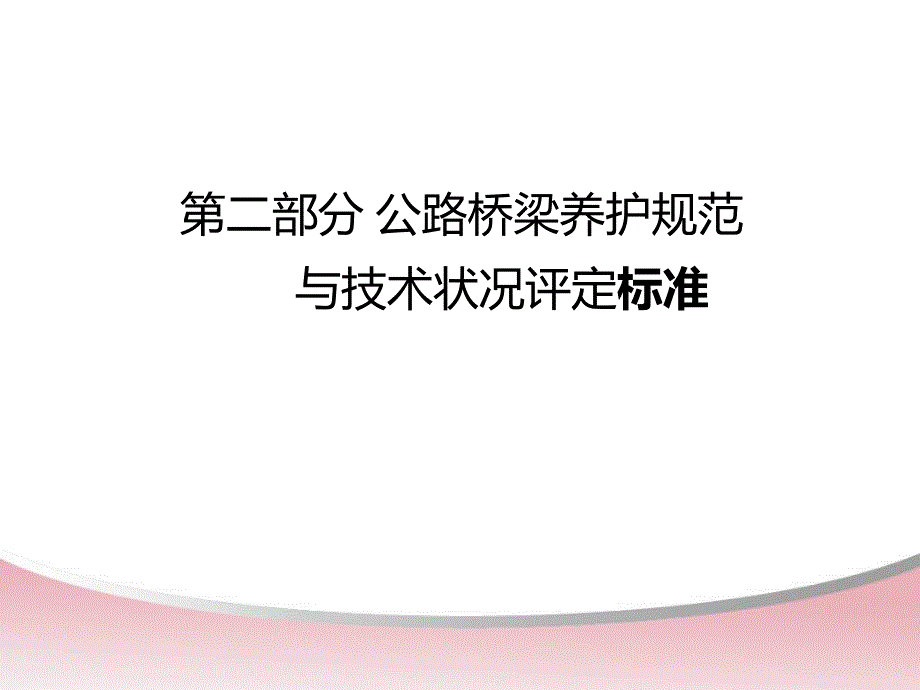

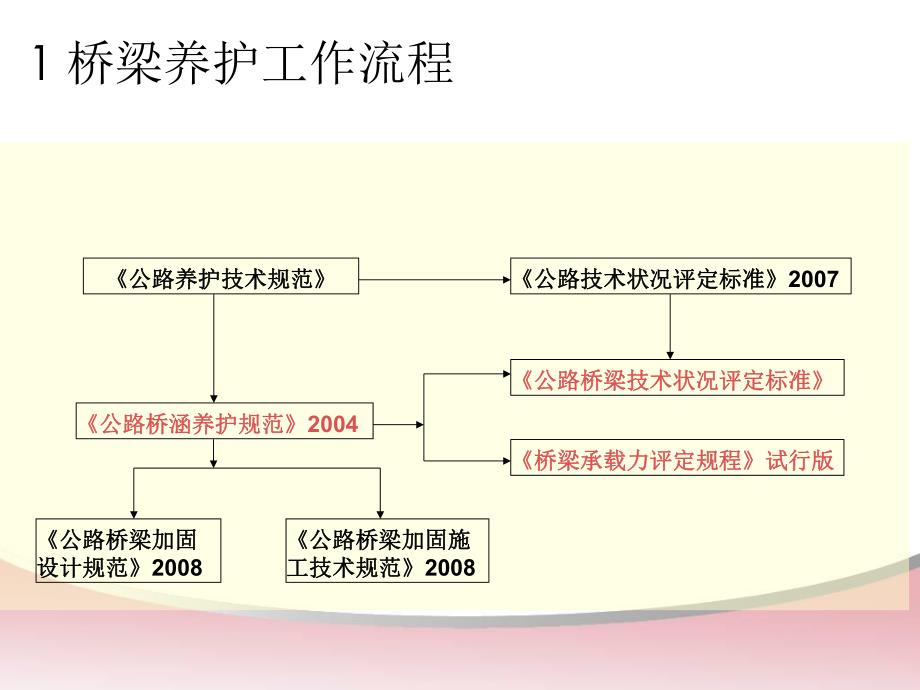

1、第二部分 公路桥梁养护规范 与技术状况评定标准1 桥梁养护工作流程公路桥涵养护规范公路桥涵养护规范2004公路养护技术规范公路养护技术规范 公路桥梁技术状况评定标准公路桥梁技术状况评定标准公路技术状况评定标准公路技术状况评定标准2007桥梁承载力评定规程试行版桥梁承载力评定规程试行版公路桥梁加固公路桥梁加固设计规范设计规范2008公路桥梁加固施公路桥梁加固施工技术规范工技术规范20082 公路桥梁养护的主要内容和基本要求 1.建立、健全公路桥涵的检查、评定制度。对公路桥涵构造物进行周期检查，系统地掌握其技术状况，及时发现缺损和相关环境的变化。按桥梁检查结果，对桥梁技术状况进行分类评定，制定相应

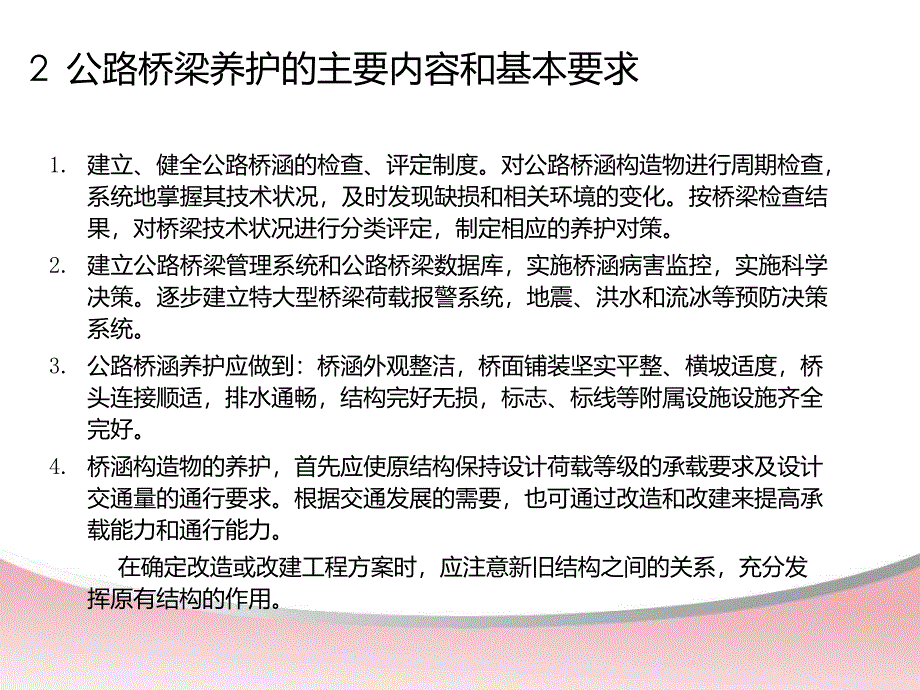

2、的养护对策。2.建立公路桥梁管理系统和公路桥梁数据库，实施桥涵病害监控，实施科学决策。逐步建立特大型桥梁荷载报警系统，地震、洪水和流冰等预防决策系统。3.公路桥涵养护应做到：桥涵外观整洁，桥面铺装坚实平整、横坡适度，桥头连接顺适，排水通畅，结构完好无损，标志、标线等附属设施设施齐全完好。4.桥涵构造物的养护，首先应使原结构保持设计荷载等级的承载要求及设计交通量的通行要求。根据交通发展的需要，也可通过改造和改建来提高承载能力和通行能力。在确定改造或改建工程方案时，应注意新旧结构之间的关系，充分发挥原有结构的作用。5.养护作业和工程实施应注意保障车辆、行人的安全通行及环境保护。6.桥涵构造物养护应
3、有对付洪水、流冰、泥石流和地震等灾害的防护措施，同时备有应急交通方案。7.新建或改建桥梁交工接养，应有完备的交接手续并提供成套技术资料。特大、大桥应配置养护设施、机具，设置养护工作通道、扶梯、吊杆、平台，设计单位应提供养护技术要点及要求。未配置或配置不能完全满足养护工作需要的，可根据实际需要予以增添。8.桥涵构造物的检查及技术状况评定、养护对策，维修、加固、改建的竣工验收等有关技术文件，均应按统一格式完整地归入桥梁养护技术档案及数据库。3 桥梁养护应遵循的技术政策 公路桥涵养护工作按“预防为主，防治结合”的原则，以桥面养护为中心，以承重部件为重点，加强全面养护。推广应用先进的养护技术和科学的管
4、理办法，改善养护生产手段，提高养护技术水平，大力推广和发展公路桥涵养护机械。公路桥涵的养护按其工程性质、规模大小、技术难易程度划分为小修保养、中修、大修、改建和专项工程五类。桥涵养护工程应重视经济技术方案的必选，并充分利用原有工程材料和原有工程设施，以降低成本。重视环境保护和环境综合治理。4 4 桥梁养护管理的工作流程 桥梁亦有“生老病死”的自然规律。近年来一些地方出现桥梁坍塌事故，引起社会各界对桥梁养护的重视。对于特大型桥梁，应该建立桥梁健康监测系统，以保证其能够长期处于“健康状态”。对于一般桥梁，应建立定期健康检查、评价机制及安全预警机制，及时发现问题，以保证其至少能够处于“亚健康状态”。
5、公路旧桥健康养护流程主要由五个重要环节构成：A A观旧桥检查：对旧桥材料质量和工作性能等所作的一般调查，以目测为主。B B诊旧桥检测：对旧桥材料质量和工作性能等所作的更加精确的检测、试验等。CC断旧桥评定：对已建成桥梁的使用状况及承载能力等进行综合的评价。D D修旧桥维修：对已建成桥梁上危害桥梁正常运营的部分进行的小修小养工作。E E治旧桥加固：通过加强构件和对重大病害进行彻底整治来提高桥梁承载力的措施。5 5 桥梁检查 桥梁检查通过对桥梁的技术状况及缺陷和损伤的性质、部位、严重程度及发展趋势，弄清出现缺陷和损伤的主要原因，以便能分析和评价既存缺陷和损伤对桥梁质量和使用承载能力的影响，并为桥梁
6、维修和加固设计提供可靠的技术数据和依据。因此，桥梁检查是进行桥梁养护、维修与加固的先导工作，是决定维修与加固方案可行和正确与否的可靠保证。它是桥梁评定、养护、维修与加固工作中必不可少的重要组成部分。这就是国内外为什么十分重视桥梁检查工作的主要原因。5.1 5.1 公路旧桥的三查 旧桥检查按照规范分为经常性检查、定期检查和特殊检查三种（简称三查）。经常检查主要指对桥面设施、上部结构、下部结构及附属构造的技术状况进行日常巡视检查，及时发现缺损并进行小修保养工作。定期检查按规定周期，对桥梁主体结构及其附属构造物的技术状况进行定期跟踪的全面检查。主要检查各部件的功能是否完善有效，构造是否合理耐用，发现
7、需要大、中修、改善或限制交通的桥梁缺损状况；同时检查小修保养状况。特殊检查是查清桥梁病害原因、破损程度、承载能力、抗灾能力，确定桥梁技术状况的工作。分为专门检验和应急检查 1）专门检验：对需要进一步判明损坏原因、缺损程度或使用能力的桥梁，要求针对病害进行专门的现场试验检测、检算与分析等鉴定工作，以便进行有效的养护。2）应急检查：当桥梁遭受洪水、流冰、漂流物、船舶撞击、滑坡、地震、风灾和超重车辆自行通过等自然灾害或事故后，应立即对结构作详细检查。查明破损状况，采取应急措施，尽快恢复交通。5.1.1 5.1.1 经常检查 经常检查又叫日常检查或例行检查，以直接目测为主，配合简单工具量测。由县级公路
8、管理机构专职桥梁养护工程师（或技术员）负责，旨在确保结构功能正常，使结构能得到及时的养护和保养或紧急处理，对需要检修和一些重大问题作出报告。公路养护技术规范JTG H10-2009规定经常检查每季度不少于一次。（2004养护规范规定每月至少一次）（在诸如大风雨、暴雨和洪水等特殊自然现象发生之后，对暴露性建筑物还应进行更大规模的经常检查）。经常检查中发现桥梁重要部件存在明显缺损时，应及时向上级提交专项报告。经常检查的成果，填写附录B。日常检查：日常检查：基础下沉：桥面线形变化桥面铺装的局部破损反映出的T梁铰缝破坏基础差异承降：护栏标高变化和护栏开裂5.1.2 5.1.2 定期检查定期检查周期根据
9、技术状况确定，最长不得超过三年。新建桥梁交付使用一年后，进行第一次全面检查。临时桥梁每年检查不少于一次。在经常检查中发现重要部（构）键的缺损明显达到三、四、五类技术状况时，应立即安排一次定期检查。定期检查的主要工作有：1.现场校核桥梁基本数据。2.当场填写“桥梁定期检查记录表”，记录各部件缺损状况并做出技术状况评分。或者参照填写以下表格1.实地判断缺损原因，确定维修范围及方式。2.对难以判断损坏原因和程度的部件，提出特殊检查（专门检查）的要求。3.对损坏严重、危及安全运行的危桥，提出限制交通或改建的建议。4.根据桥梁的技术状况，确定下次检查时间。定期检查的成果，填写附录A和C。定期检查后应提出
10、的文件桥梁定期检查数据表。每天检查的桥梁现场记录，应在次日内整理成每座桥梁定期检查数据表。典型缺损和病害的照片及说明。缺损状况的描述应采用专业标准术语，说明应对缺损的部位、类型、性质、范围、数量和程度等。两张总体照片。一张桥面正面照片，在低桩号侧引道中心拍摄。另一张为桥梁立面照片，在桥梁上游侧拍摄。桥梁清单。桥梁基本状况卡片。定期检查完成后，应将本次检查的桥梁各部件技术状况评定结果登记在桥梁基本数据表内。5.1.2 5.1.2 定期检查桥梁定期检查后应提交报告，定期检查报告通常包括以下内容：本次定期检查涉及到的所有桥梁的小修保养情况。需要大中修或改建的桥梁计划，说明大中修或改建的项目，拟用修建
11、或改善方案、估计费用和实施时间等。要求特殊检查的桥梁报告，说明需要检验的项目及理由。需限制交通或中断交通的桥梁建议报告。5.1.3 5.1.3 特殊检查特殊检查应委托有相应资质和能力的单位承担以下四种情况下应作专门检查：1.定期检查中难以判明损坏原因及程度的桥梁。2.桥梁技术状况为四、五类者。3.拟通过加固手段提高荷载等级的桥梁。4.条件许可时，特殊重要的桥梁在正常使用期间可周期性进行荷载试验。桥梁遭受洪水、流冰、滑坡、地震、风灾、漂流物或船舶撞击，因超重车辆通过或其他异常情况影响造成损害时，应进行应急检查。部位洪水滑坡地震超重车过桥(改造前)撞击上部 栏杆损坏桥体位移和损坏落梁、排水设施失效
12、 因桥台推出而压屈 落梁、支座损坏、错位梁、拱、桥面板裂缝、支座损坏、承载力测定被撞构件及联系部位破坏、支座破坏下部因冲刷而产生的沉陷和倾斜桥台推出胸墙破坏沉陷、倾斜位移、圬土破坏、抗震墩破坏墩台裂缝、沉陷墩台位移以下情况下应作应急检查6 6 公路桥梁技术状况评定公路桥梁评定是对桥梁的使用功能(宏观)、使用价值(微观)、承载能力(微观)进行的综合评价。通过旧桥评定，可鉴定其是否仍具有原设计的工作性能及承载能力，进而为桥梁的维修、改造、加固提供决策性的意见。公路桥梁评定是一个综合评价的问题，涉及到评定方法与评定标准(依据相关标准、规范、试验结果及专家经验等所制定的分类等级)。桥梁状况评定，涉及到
13、许多相关因素：一条线路包括许多桥梁；一座桥梁包括上部、下部和基础，每部分又包含许多基本构件；一个基本构件，因设计、施工、使用中的多种原因可能存在一种或多种缺损；可见，公路旧桥评定是十分复杂的。公路养护技术规范JTG H10-2009规定桥梁技术状况评定按照公路技术状况评定标准（JTG H20）执行。桥梁技术状况评定等级 技术状况评定等级桥梁总体技术状况描述处治对策1完好或良好状态。全新状态、功能完好(或没有设置的构造部件)日常保养2较好状态。有轻微缺损，对桥梁使用功能无影响小修、保养3较差状态。有中等缺损，尚能维持正常作用功能，缺损恶化会发展中修4差的状态。有大的缺损，严重影响桥梁使用功能，或
14、预期不能通行，不能保证正常的使用功能，需要进行交通管制，必要时需要限制交通。大修、加固、改建5危险状态。存在严重缺损，主要构件不能正常使用，危及运营安全，需要限制交通。加固、改建、重建6.1 规范采用方法一般规定 桥梁技术状况评定是依据桥梁定期检查资料，通过对桥梁各部件技术状况的综合评定，确定桥梁的技术等级，提出各类桥梁的养护措施。桥梁技术状况评定由负责定期检查者进行。6.2一般评定桥梁部件缺损状况评定方法 缺损状况及标度组合评定标度缺损程度及标度程度 小 大 少 多 轻度 严重标度 0 1 2缺损对结构使用功能的影响程度无、不重要小、次要大、重要 0+1+2 0 1 2 1 2 3 2 3
15、4以上两项评定组合标度 0 1 2 3 4缺损发展变化状况的修正趋向稳定发展缓慢发展较快-10+1 0 1 2 3 0 1 2 3 4 1 2 3 4 5 最终评定结果 0 1 2 3 4 5桥梁技术状况及分类完 良 较 较 差 危好 好 好 差 的 险 一 二 三 四 五 类 类 类 类 类注：“0”表示完好状态，或表示没有设置的构造部件，如调治构造物“5”表示危险状态，或表示原无设置，而调查表明需要补设的结构部件推荐的桥梁各部位权重及综合评定方法推荐的桥梁各部位权重及综合评定方法 6.36.3公路桥梁技术状况评定标准评定方法公路桥梁技术状况评定标准评定方法 将公路桥涵养护规范将公路桥涵养护
