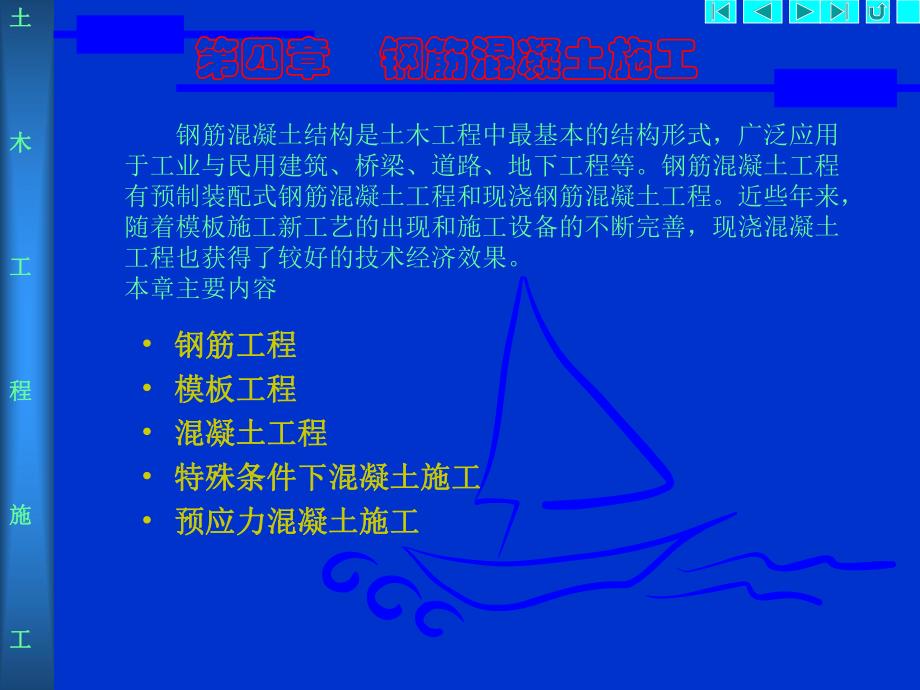

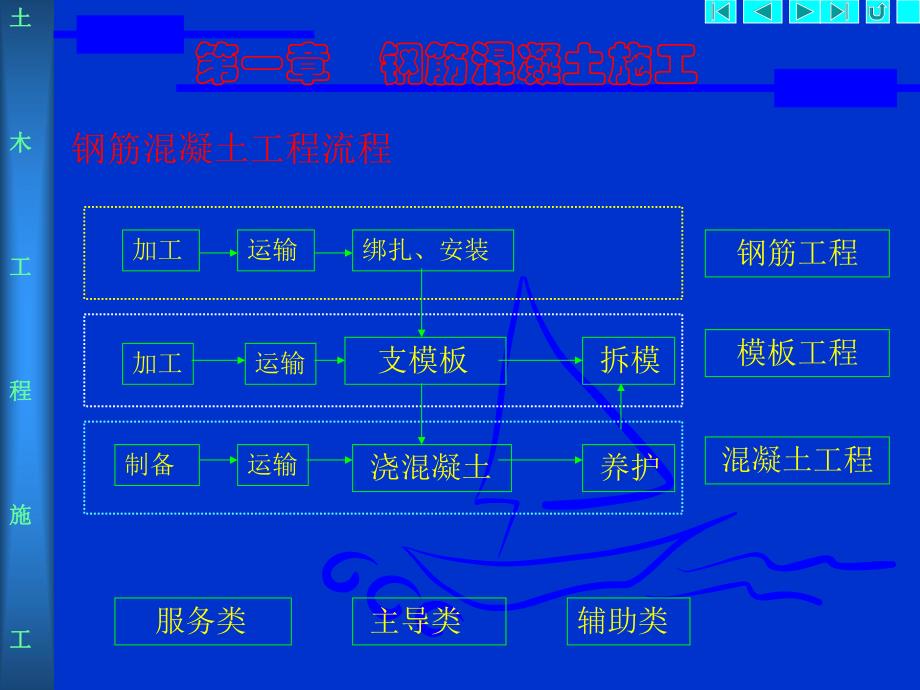

1、土土木木工工程程施施工工第四章 钢筋混凝土施工 钢筋工程钢筋工程 模板工程模板工程 混凝土工程混凝土工程 特殊条件下混凝土施工特殊条件下混凝土施工 预应力混凝土施工预应力混凝土施工 钢筋混凝土结构是土木工程中最基本的结构形式，广泛应用于工业与民用建筑、桥梁、道路、地下工程等。钢筋混凝土工程有预制装配式钢筋混凝土工程和现浇钢筋混凝土工程。近些年来，随着模板施工新工艺的出现和施工设备的不断完善，现浇混凝土工程也获得了较好的技术经济效果。本章主要内容土土木木工工程程施施工工钢筋混凝土工程流程 服务类 主导类辅助类钢筋工程模板工程混凝土工程加工运输绑扎、安装 支模板制备 浇混凝土 养护 拆模加工运输运

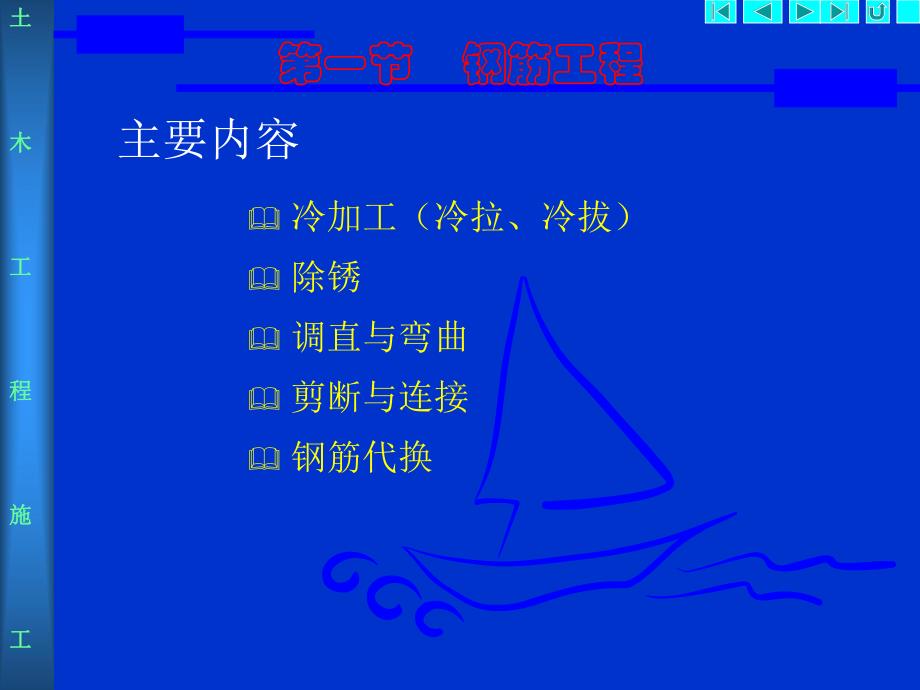

2、输第一章 钢筋混凝土施工土土木木工工程程施施工工第一节 钢筋工程&冷加工（冷拉、冷拔）&除锈&调直与弯曲&剪断与连接&钢筋代换主要内容土土木木工工程程施施工工第一节 钢筋工程一、冷拉一、冷拉l冷拉冷拉：在常温下对钢筋进行强力拉伸，拉应力超过钢筋的屈服强度，使钢筋产生塑性变形，以达到调直钢筋、提高强度节约钢材的目的。l原理原理：见见图图 l应用应用：需要提高钢筋强度或降低成本，在设计允许范围内，具有冷拉设备l设备设备:组成设备能力计算及设备选择（）l质量要求：质量要求：（1）外观不能有裂纹和缩径；（2）力学性能指标符合要求（见表）l工艺参数工艺参数冷拉应力：见表冷拉率：见表冷拉速率：1m/min
3、l质量控制方法（质量控制方法（）冷拉应力控制法：控制冷拉应力冷拉率控制法：控制冷拉率土土木木工工程程施施工工冷拉原理冷拉原理钢筋冷拉原理图第一节 钢筋工程土土木木工工程程施施工工冷拉设备组成冷拉设备组成 拉力设备（卷扬机、滑轮组）、承力结构、测量设备、回程装置、连拉力设备（卷扬机、滑轮组）、承力结构、测量设备、回程装置、连接件（夹具）接件（夹具）123456789126321451011冷拉设备（a）用荷重架回程；（b）用滑轮组回程 1-卷扬机；2-滑轮组；3-冷拉小车；4-钢筋夹具；5-钢筋；6-地锚；7-防护壁；8-标尺；9-回程荷重架；10-连接杆；11-弹簧测力计；12-回程滑轮组 第
4、一节 钢筋工程土土木木工工程程施施工工1)1(n1nfffKTKFQ选择冷拉设备应满足选择冷拉设备应满足：AQ冷拉设备能力冷拉设备能力滑轮阻的工作线数。青铜轴套滑轮单个滑轮的阻力系数，设备阻力，滑轮组省力系数；卷扬机牵引力（设备冷拉能力（式中，nffkNFKkNTQ;04.1;105);kN);第一节 钢筋工程土土木木工工程程施施工工第一节 钢筋工程滑轮组省力系数 滑轮门数 3 4 5 6 7 8 工作线数 6 7 8 9 10 11 12 13 14 15 16 17 省力系数 0.184 0.160 0.142 0.129 0.119 0.110 0.103 0.096 0.091 0.0
5、87 0.082 0.080 K冷拉钢筋的力学性能 冷 弯 屈服强度(N/mm2)抗拉强度(N/mm2)伸长率10(%)项 次 钢筋级别 直径(mm)不小于 弯曲角度 弯曲直径 1 冷拉 612 280 370 11 180 3d0 2 冷拉 825 2840 450 430 510 490 10 10 90 90 3 d0 4 d0 3 冷拉 840 500 570 8 90 5 d0 4 冷拉 1028 700 835 6 90 6 d0 土土木木工工程程施施工工冷拉控制应力及最大冷拉率 钢筋级别 用以控制冷拉时(N/mm2)用以测定冷拉率时(N/mm2)最大冷拉率(%)级 280 310
6、 10 级 d=2840 450 430 480 460 5.5 级 d=840 500 530 5 级 d=1028 700 730 4 12d25d第一节 钢筋工程土土木木工工程程施施工工质量控制方法质量控制方法l冷拉应力控制法冷拉应力控制法：控制冷拉应力逐渐施加拉力直至达到上表的控制应力数值为止；检查冷拉率，若冷拉率小于上表最大冷拉率，则合格；反之，要通过实验检查力学性能指标，判断是否合格l冷拉率控制法冷拉率控制法：控制冷拉率先由试验确定钢筋的冷拉率（测定时冷拉应力见表）；由冷拉率计算钢筋的伸长量；逐渐施加拉力直至钢筋伸长达到计算的伸长量为止。l应用：一般采用冷拉应力控制法；对同炉批钢筋
7、可采用冷拉率控制法第一节 钢筋工程土土木木工工程程施施工工例题例题1 同炉批级22钢筋采用冷拉率控制法冷拉，求（1）试验测定冷拉率时的拉力（2）取4根标距l=10d试件试验，测定伸长量分别为11.2、10、12、13mm、该批钢筋控制冷拉率是多少（3）钢筋长度为24m，则钢筋冷拉长度控制值是多少 【解】(1)P=4803.1416 222/4=182.5(kN)(2)1=11.2/10d=11.2/220 100%=5.1%;2=4.5%;3=5.45%;4=5.9%45.5%应剔除%02.53/%)45.5%5.4%1.5(3)l=24 5.02=1.2m第一节 钢筋工程土土木木工工程程施施
8、工工 冷拉设备50kN卷扬机，鼓筒直径D=400mm，转数m=8.7r/min.六门滑轮组、工作线数n=13。实测摩阻力F=10KN。求（1）设备能力Q；（2）冷拉速度V；（3）能否用该设备采用冷拉应力控制法冷拉级32mm钢筋？【解】（1）Q=T/KF=50/0.09610=511kN （2）Dm/n=(3.14160.4 8.7)/13 0.84m/minm/min （3）A=430 d2/4=430 3.1416 322/4 346kN Q=511KN,可以例题例题2第一节 钢筋工程土土木木工工程程施施工工第一节 钢筋工程 二、冷拔二、冷拔l冷拔冷拔：将68的级光面钢筋在常温下强力拉拔使其
9、通过特制的钨合金拔丝模孔，钢筋轴向拉伸径向压缩，使钢筋产生较大塑性变形其抗拉强度提高50%90%，塑性降低硬度提高l应用应用：钢丝，其余同前l设备设备：拔丝机和拔丝模孔l质量要求质量要求：外观和力学指标符合要求l有关工艺参数有关工艺参数总压缩率=（d12-d02)/d02:b5由8拔制 b3、b4由6.5拔制拔丝模空前后径比:1:1.15拔丝次数n:由前两参数求得 6.5-5.5-4.6-4 (n=3)冷拔速率：0.20.3m/s钢筋冷拔示意图土土木木工工程程施施工工三、除锈三、除锈钢丝刷喷砂酸洗手动扳手弯曲钢筋弯曲机弯曲锤直调直机调直冷拉调直第一节 钢筋工程土土木木工工程程施施工工第一节 钢
10、筋工程六、剪断六、剪断1、下料长度计算下料长度计算设计图纸注明的钢筋尺寸是外包尺寸（轮廓尺寸）；钢筋下料量取的是钢筋的轴线尺寸；轴线尺寸=外包尺寸+端部弯钩增长值 弯曲部分量度差2、剪断方法剪断方法：钢筋剪断机、手动切断器（300mm;纵向受压筋 200mm）级受拉筋端部要做弯钩l接头位置接头位置距离弯折点不小于10d避开最大弯矩处受力筋接头位置要错开 从接头中心到塔接长度的1.3倍范围内，有绑扎接头受力筋面积占受力筋总截面积的百分率 受压区：50%；受拉区：25%第一节 钢筋工程土土木木工工程程施施工工v机械连接机械连接l冷挤压连接冷挤压连接径向挤压套管连接轴向挤压套管连接l锥形螺纹套管连接
11、锥形螺纹套管连接径向挤压套管连接 锥形螺纹钢筋连接1-钢筋；2套筒；3锥螺纹第一节 钢筋工程土土木木工工程程施施工工八、钢筋代换八、钢筋代换l应用应用：施工时确实缺乏设计图纸中要求的钢筋l代换方法代换方法1、构件按强度控制-采用“等强代换”：A2fy2A1fy12、构件按最小配筋率控制-采用“等面积代换”：A2 A13、当构件按裂缝宽度或挠度控制时，钢筋代换需进行裂缝宽度或挠度验算l代换后检验代换后检验 是否满足规范要求的各项规定1、抗裂性要求高的构件，不宜用光面钢筋代换变形钢筋2、代换不宜改变构件截面的有效高度，若改变，需进行截面强度的复核3、代换后的钢筋用量不大于原设计用量的5%，不低于2
12、%4、满足构造要求，最小钢筋直径、间距、根数、锚固长度等l征得设计单位同意征得设计单位同意第一节 钢筋工程土土木木工工程程施施工工v例题例题l某梁宽250mm,主筋3根级20钢筋（fy1=340N/mm2),现场无此筋，试分别用24及20级钢筋（fy2=240N/mm2)代换，各需要几根？一排能否布置得下？l【解】依题意，采用等强代换A2fy2A1fy1y1412y422122fnfndd即，22212112yyfdfdnn根）(395.2:2424024340203222n)(525.4:2024020340203222根n钢筋间距钢筋间距=（250-225）-3 24/2=6425，能布置得下，能布置得下钢筋间距钢筋间距=（250-225）-5 20/4=25 25，能布置得下，能布置得下第一节 钢筋工程
