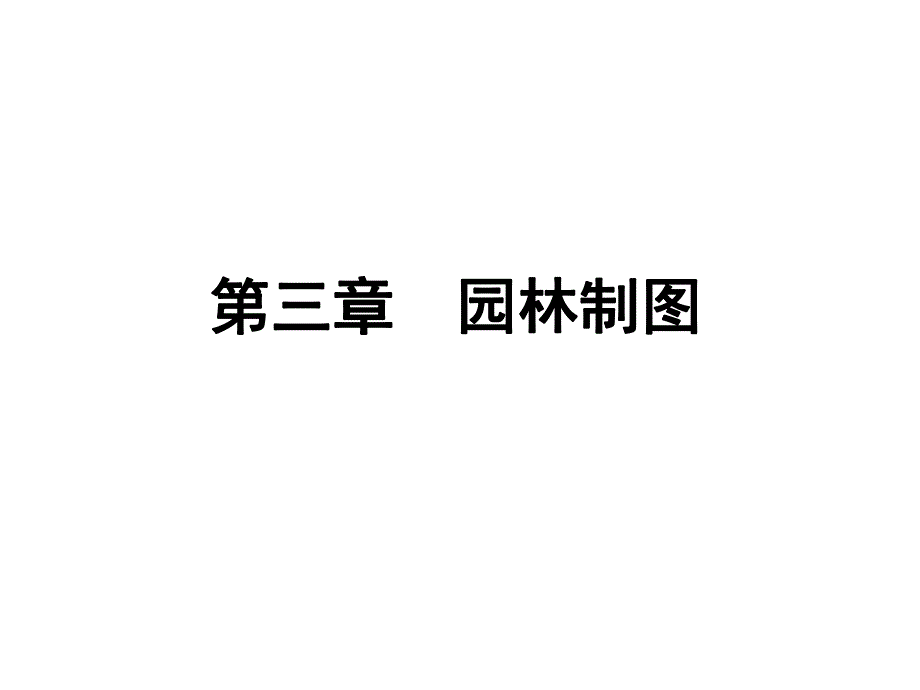

4园林制图2.ppt_第1页
第1页 / 共52页
4园林制图2.ppt_第2页
第2页 / 共52页
4园林制图2.ppt_第3页
第3页 / 共52页
4园林制图2.ppt_第4页
第4页 / 共52页
4园林制图2.ppt_第5页
第5页 / 共52页
4园林制图2.ppt_第6页
第6页 / 共52页
4园林制图2.ppt_第7页
第7页 / 共52页
4园林制图2.ppt_第8页
第8页 / 共52页
4园林制图2.ppt_第9页
第9页 / 共52页
4园林制图2.ppt_第10页
第10页 / 共52页
亲,该文档总共52页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《4园林制图2.ppt》由会员分享,可在线阅读,更多相关《4园林制图2.ppt(52页珍藏版)》请在第壹文秘上搜索。

1、第三章第三章 园林制图园林制图第一节第一节 园林平面图园林平面图一一、园林平面图分类、园林平面图分类基本资料类基本资料类(base information)1 区域位置图(regional and vicinity maps)1)区域图(regional maps)表示规划对象和与之相关的整体区域相对关系的平面图。(常用于尺度较大的规划对象。)2)邻近位置图(vicinity maps)表示规划(设计)对象和相邻地区(地段)相对关系的平面图。2 基础资料图(base information maps)1)地形图(topographic map)表示设计基地内地物(人工构筑物、植物)和地貌的平面

2、图。2)分类资料图(classified information maps)表示设计基地内单项指标的平面图。如土壤、植被、坡度、高程、用地情况等。分析资分析资料类料类(analysis maps)1 基地分析图(site analysis maps)根据设计的需要,对基地进行综合分析的平面图。2 设计概念图(design concept maps)设计过程中,记录和描述设计思考演进过程的平面图。(常用泡泡图和概念图来表达)图式设计(Graphic design)的表达方法 1 设计主体设计主体(Principal parts)主体采用较醒主体采用较醒目的独立符号。目的独立符号。注意在同幅图注意

3、在同幅图中符号类型不中符号类型不宜太多。宜太多。2 相互关系相互关系(Relationships)不同的线型说不同的线型说明不同的关系。明不同的关系。箭头具有较强箭头具有较强的指向性。的指向性。澳大利亚 昆士兰理工大学花园角校区中心广场设设计计概概念念图图设计图设计图(design maps)1 设计草图(preliminary design maps)在分析的基础上,对基地进行初步设计的平面图。(根据项目的要求和设计深度的不同,可以有一草、二草、多草的可能。)设计方案设计方案王羲之纪念园王羲之纪念园吴家骅设计2 正图(final site plan)或主要规划图(master plan)最终

4、完成的基地规划(设计)平面图。按规划进程分按规划进程分:规划阶段:总体(分区)规划图、控制性规划图、详细规划图等 设计阶段:初步设计图、扩初设计图、施工设计图等 规划总平面按内容分:按内容分:竖向(地形)、植被、建筑、道路、工程管线、铺装等 设计总平面 设计总平面 详细设计平面图详细设计平面图 扩初设计平面图扩初设计平面图 施工图施工图(working drawing)1、硬质景观施工图硬质景观施工图 对设计对象在平面上的位置、尺寸、材料、施工方式进行详细说明的,用于指导施工的平面图。2、种植施工图:、种植施工图:在植物种植名录中,一般采用先针叶、后阔叶,先常绿、后落叶,先乔木、后灌木、再草本

5、的先后顺序排列。植物种植名录植物种植名录图例 序号 名称 拉丁学名 规格 数量 备注二二 园林平面图的画法园林平面图的画法植物画法植物画法(vegetation)1.乔、灌木(单株)画法乔、灌木(单株)画法 分枝法 (branches)质感法(texture)轮廓法(outline)综合法2 树群树群(树丛树丛)画法画法 轮廓法 重叠法3 绿篱、草坪画法绿篱、草坪画法水体画法水体画法(water)道路画法道路画法(road)铺装画法铺装画法(floor tile)山石画法山石画法 (rock and stone)(rock and stone)第二节第二节 园林剖、立面图园林剖、立面图一一 园林剖、立面图分类园林剖、立面图分类剖面图(剖面图(regular section)剖切面上的物象在垂直面上的正投影。立面图立面图(elevation)立面图:设计对象及其环境在垂直面上的正投影。剖面透视图(剖面透视图(section-perspective)将剖切面及其后可见物象以透视的形式进行表现。二二 园林剖、立园林剖、立面图画法面图画法植物画法植物画法(vegetation)1 树形与枝干形态 2 树叶画法 3 乔木画法乔木画法乔木画法乔木画法 质感法质感法乔木画法 质感法乔木画法 质感法4 树木的前后层次画法其他景素画法其他景素画法
