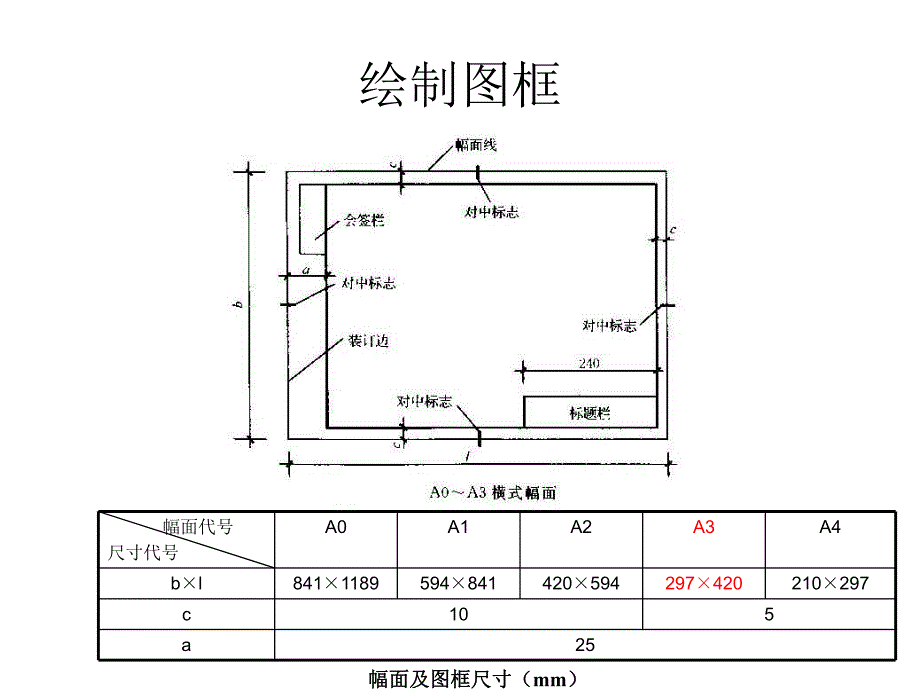

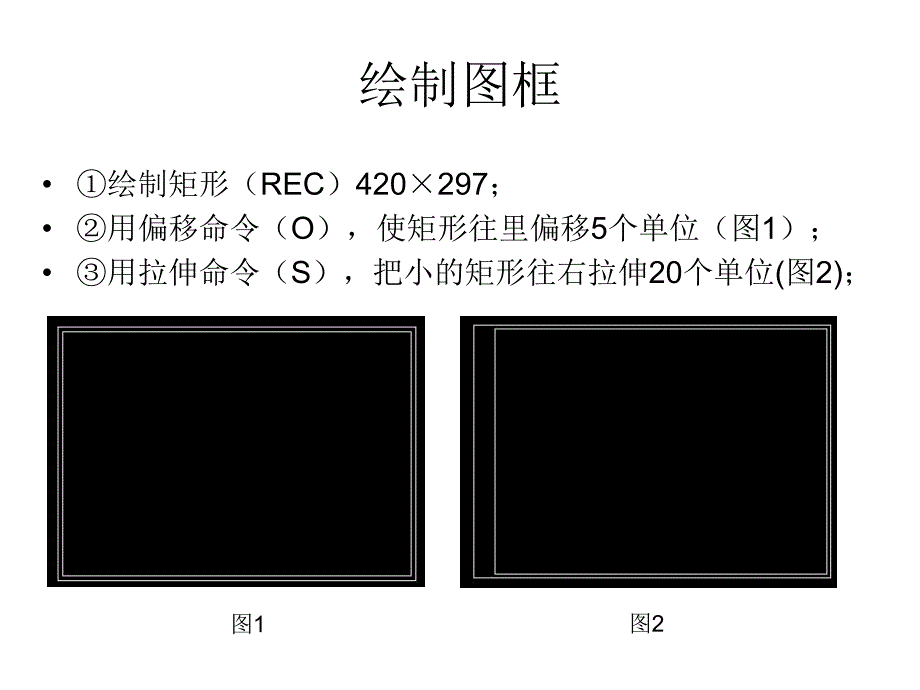

1、绘制图框 幅面代号尺寸代号A0A1A2A3A4bl 8411189594841420594297420210297c105a25幅面及图框尺寸（幅面及图框尺寸（mm）绘制图框 绘制矩形（REC）420297；用偏移命令（O），使矩形往里偏移5个单位（图1）；用拉伸命令（S），把小的矩形往右拉伸20个单位(图2)；图1图2绘制图框 在较小的矩形的右下角绘制一个14032的矩形，再用直线（L）绘制如图所示尺寸的标题栏（图3）；标注文字（图3），大的文字高度为8，小的文字高度为4。图3绘制图框 在标题栏上方绘制指北针，圆的半径为12，字母N的高度为7，内接三角形底边宽为3（可用多线绘制），得到图4;
2、调整线条颜色，外框为蓝色，里面较小的矩形为粉红色，右下角标题栏外框为红色，得到图5,可以用图块存盘命令（W）将图框作为块保存（命名为A3）。图4图5 注意：绘图时结构图严格按照1：1的比例进行绘制，绝对不能将结构图进行缩放；只能将图框进行放大。图框放大的比例结构长度与图框边长的比值图框放大的比例结构长度与图框边长的比值3.1设置绘图环境 图层设置3.2绘制轴线 设置图层轴线轴线为当前层，用直接命令（L）、偏移命令（O）绘制墙体轴线，轴线从上到下间距为5100、1800、5100，从左到右的间距都为3600。3.2绘制轴线 用画圆（C）、文字（DT），给轴线编号，圆圈直径为8或10，数字、字母的
3、高度为7。然后使用SC命令将其放大100倍。3.3绘制墙线 设置图层墙体墙体为当前层 方法一：用多义线（PL）、偏移（O）、修剪（TR）等命令绘制；方法二：用多线(ML)等 命令绘制（下图）。3.3绘制墙线 将绘制的多线分解（X），然后用修剪（TR）等命令删除多线相交处多余的线条。3.4绘制窗洞线、门洞线 用直线（L）、偏移（O）、修剪（TR）、阵列命令（AR）绘制窗洞线。上下两排窗洞线距离两侧轴线为1050，窗户宽为1500，执行矩形阵列时的行间距为12130，列间距为3600；左边山墙中间的窗户宽为1200。3.4绘制窗洞线、门洞线 用直线（L）、偏移（O）、修剪（TR）、阵列命令（AR）
4、绘制门洞线。中间两排门洞线距离两侧外墙为1180，门的大小为1000，执行矩形阵列时的行间距为1800，列间距为3600；右边山墙中间的门大小为1200。3.4绘制窗洞线、门洞线 用修剪（TR）命令删去窗洞线、门洞线之间多余的墙线。3.5绘制窗线 设置图层门窗门窗为当前层，用直线（L）、阵列（AR）等命令绘制。一个完整的窗线是4条直线，间隔分别为130、120、120。3.6绘制门及开启线 用多义性（PL）、阵列（AR）、镜像（MI）等命令绘制。门可以用宽度为45的多线绘制，中间两排门的大小为1000；侧门2扇，大小为600，正门6扇，大小为840。3.7绘制散水 设置图层O为当前层，用直线（
5、L）、偏移（O）等命令绘制外围的散水。3.8绘制楼梯间设置楼梯图层为当前层，主要应用直线（L）、偏移（O）、修剪（TR）、多义线（PL）等命令。3.9文字标注 设置文字标注样式3.9文字标注 进行文字标注 设置当前层为文字标注，标注文字标注，标注门、窗、标高等，需要绘制或者插入标高符号图块，标高中的控制符为%P。3.10尺寸标注 设置尺寸标注样式（将1：1的相关数据乘以100倍）3.10尺寸标注 设置尺寸标注样式3.10尺寸标注 设置尺寸标注样式3.10尺寸标注 设置尺寸标注样式3.10尺寸标注 设置尺寸标注样式3.10尺寸标注 设置当前层为尺寸标注尺寸标注，用线性标注、连续标注、基线标注等方式标注三道图形尺寸。3.11加入图框 插入图块（I）A3，并将其放大（SC）100倍，移动图框将绘制好的平面图包含于图框中，加上图名“底层平面图”（文字高度为700），下划线(多义线PL绘制)，以及比例尺“1:100”（文字高度为400）。
