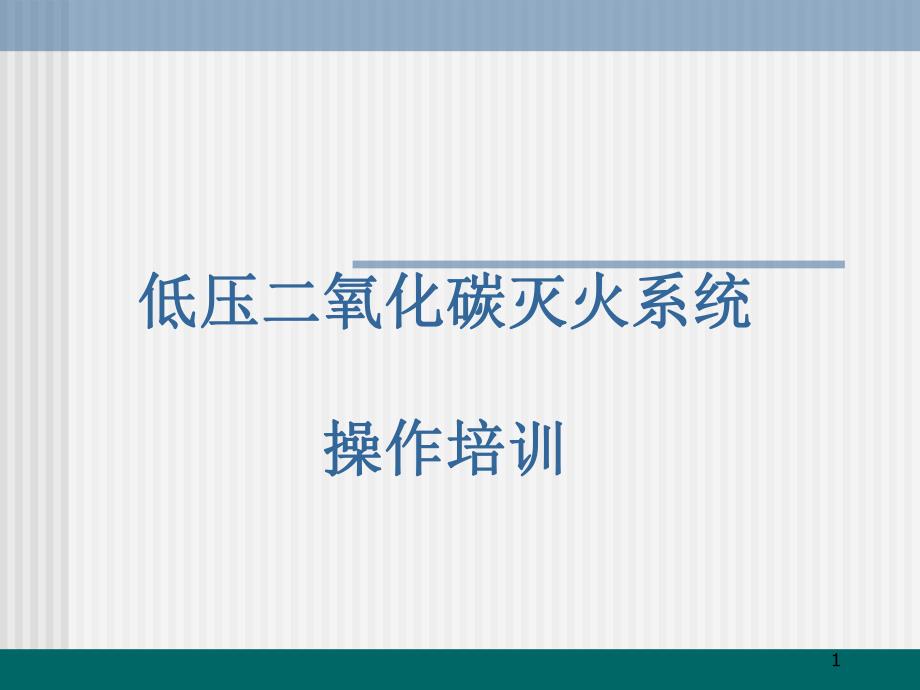

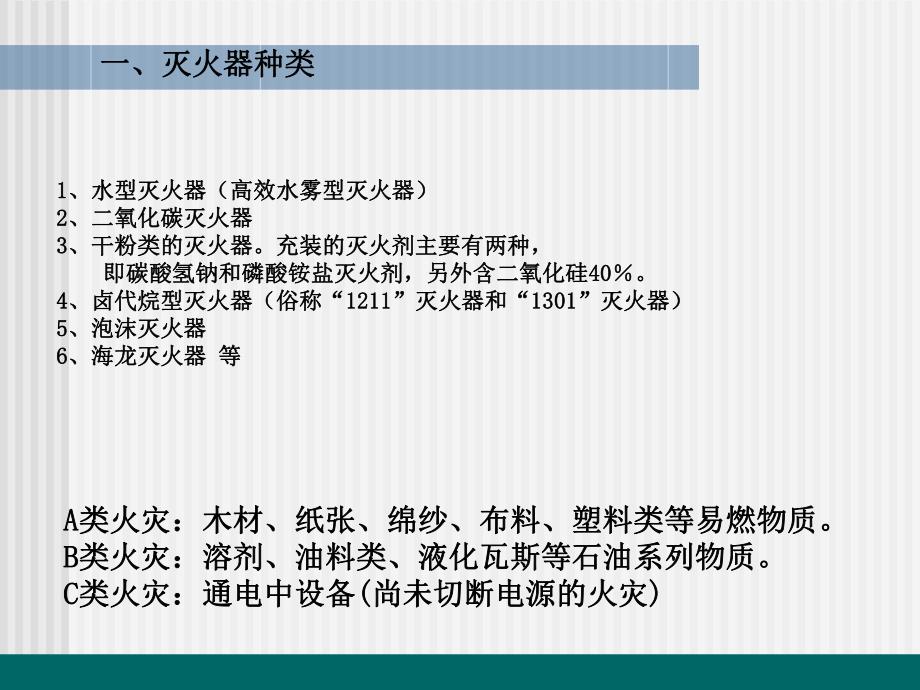

1、1低压二氧化碳灭火系统低压二氧化碳灭火系统操作培训操作培训一、灭火器种类一、灭火器种类1 1、水型灭火器（、水型灭火器（高效水雾型灭火器高效水雾型灭火器）2 2、二氧化碳灭火器二氧化碳灭火器 3 3、干粉类的灭火器。充装的灭火剂主要有两种，、干粉类的灭火器。充装的灭火剂主要有两种，即碳酸氢钠和磷酸铵盐灭火剂，另外含二氧化硅即碳酸氢钠和磷酸铵盐灭火剂，另外含二氧化硅4040。4 4、卤代烷型灭火器（俗称、卤代烷型灭火器（俗称“1211”1211”灭火器和灭火器和“1301”1301”灭火器）灭火器）5 5、泡沫灭火器、泡沫灭火器 6 6、海龙灭火器、海龙灭火器 等等A A类火灾：木材、纸张、绵纱

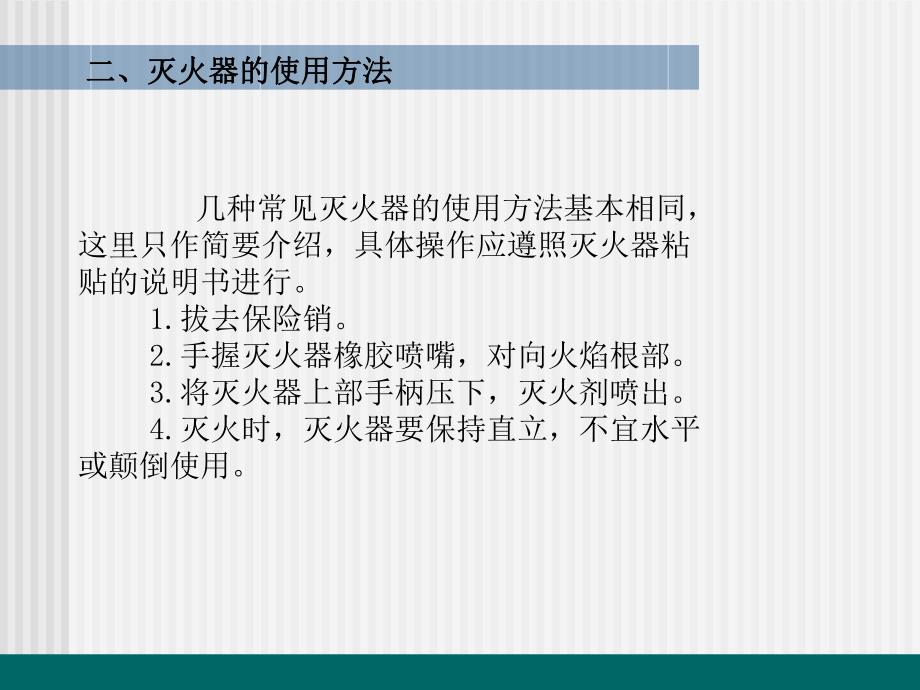

2、、布料、塑料类等易燃物质。类火灾：木材、纸张、绵纱、布料、塑料类等易燃物质。B B类火灾：溶剂、油料类、液化瓦斯等石油系列物质。类火灾：溶剂、油料类、液化瓦斯等石油系列物质。C C类火灾：通电中设备类火灾：通电中设备(尚未切断电源的火灾尚未切断电源的火灾)几种常见灭火器的使用方法基本相同，这里只作简要介绍，具体操作应遵照灭火器粘贴的说明书进行。1.拔去保险销。2.手握灭火器橡胶喷嘴，对向火焰根部。3.将灭火器上部手柄压下，灭火剂喷出。4.灭火时，灭火器要保持直立，不宜水平或颠倒使用。二、灭火器的使用方法二、灭火器的使用方法三、低压二氧化碳灭火系统三、低压二氧化碳灭火系统设 计压 力(MPa)灭
3、火剂储存温度(0C)充装率(kg/l)使用环境温度 (0C)工作电压(V)整机功耗（kw)启动方式2.5-200C-180C0.95-230C+550CAC220/380DC2436自动、电气手动、机械应急1、技术特性、技术特性基本参数储存压力：1.92.1MPa 灭火剂储存温度：2018-序号 名称 功能1制冷机确保储罐中二氧化碳长期处于低温低压状态2储罐储存低温低压的二氧化碳灭火剂3维修阀平时常开，检修主阀时关闭4主阀平时关闭，灭火时开启释放二氧化碳灭火剂5电磁阀控制主阀、选择阀的启闭6安全泄压阀当系统管道中压力过高时，膜片爆破，保护系统7选择阀控制二氧化碳灭火剂的流动方向8压力开关将选择
4、阀的启闭状态反馈信号给装置控制柜9自锁压力开关灭火剂通过时，反馈信号给报警灭火控制器10装置控制柜对储罐实行状态监控并执行灭火指令11报警灭火控制器实现火灾报警功能并发出灭火指令12喷嘴喷射二氧化碳灭火剂，实施灭火13火灾探测器探测火警信号并反馈给报警灭火控制器14手动控制盒实现系统电气手动操作和紧急停止操作15放气显示提醒现场人员二氧化碳灭火剂已释放16声光报警器系统探测到火警后发出声光报警2、CO2系统各主要部件名称及其功能(一)系统正常时 平时储罐中CO2灭火剂的温度为-20-18，对应压力为1.92.1MPa，控制柜上有压力、液位显示区，可显示压力、液位是否适中。并可通过观察储罐上的压
5、力表和液位仪读出储罐中的CO2灭火剂的压力和重量。当储罐液位处于上、下限时，控制柜会发出声光报警信号。液位处于下限时应及时补充灭火剂；当储罐压力达到2.2MPa或低于1.8MPa时,控制柜发出声光报警信号。当储罐中压力达到2.1MPa时，控制柜发出指令启动制冷机开始制冷工作，当压力下降至1.9MPa时,制冷机停止工作。当压力上升至2.38MPa时，储罐上安全阀打开，排出部分CO2气体，压力下降至2.15MPa时安全阀关闭。3、工作原理、工作原理1)、自动控制2)、电气手动控制3)、机械应急手动控制4)、紧急停止(二二)系统灭火控制方式系统灭火控制方式(二二)系统灭火控制方式系统灭火控制方式n1
6、)、自动控制、自动控制n 将报警灭火控制器和装置控制柜上控制方式选择键均拨到将报警灭火控制器和装置控制柜上控制方式选择键均拨到“自动自动”位置时，灭火系统处于自动位置时，灭火系统处于自动控制状态，当保护区发生火情，火灾探测器发出火灾信号，报警灭火控制器即发出声、光报警信控制状态，当保护区发生火情，火灾探测器发出火灾信号，报警灭火控制器即发出声、光报警信号，同时发出联动指令，关闭各类联锁设备，经过一段延时时间号，同时发出联动指令，关闭各类联锁设备，经过一段延时时间(一般为一般为30s)，向装置控制柜发，向装置控制柜发出灭火指令，打开电磁阀释放启动气体，打开相应的选择阀，几秒钟后发出指令打开主阀，
7、释放出灭火指令，打开电磁阀释放启动气体，打开相应的选择阀，几秒钟后发出指令打开主阀，释放灭火剂，实施灭火。灭火剂，实施灭火。n2)、电气手动控制、电气手动控制n当报警灭火控制器上控制方式选择键拨到当报警灭火控制器上控制方式选择键拨到“手动手动”位置，控制柜控制方式选择键拨到位置，控制柜控制方式选择键拨到“自动自动”时，灭时，灭火系统处于手动控制状态。当保护区发生火情，按下手动控制盒或装置控制柜上启动按钮即可按火系统处于手动控制状态。当保护区发生火情，按下手动控制盒或装置控制柜上启动按钮即可按规定程序启动灭火系统释放灭火剂，实施灭火。在自动控制状态，仍可实现电气手动控制。规定程序启动灭火系统释放
8、灭火剂，实施灭火。在自动控制状态，仍可实现电气手动控制。n当报警灭火控制器不能给装置控制柜发出灭火指令时，可在装置控制柜上直接实现电气手动控制。当报警灭火控制器不能给装置控制柜发出灭火指令时，可在装置控制柜上直接实现电气手动控制。将装置控制柜上控制方式选择键拨到将装置控制柜上控制方式选择键拨到“自动自动”位置，直接按相应保护区的选择阀启动键，即可按规位置，直接按相应保护区的选择阀启动键，即可按规定程序启动灭火系统释放灭火剂，实施灭火，灭火后，选择阀和主阀均能按预先设定的程序自动定程序启动灭火系统释放灭火剂，实施灭火，灭火后，选择阀和主阀均能按预先设定的程序自动关闭；或将装置控制柜上控制方式选择
9、键均拨到关闭；或将装置控制柜上控制方式选择键均拨到“手动手动”位置后，先按相应保护区的选择阀启动键，位置后，先按相应保护区的选择阀启动键，再按主阀启动键，即可释放灭火剂，实施灭火。再按主阀启动键，即可释放灭火剂，实施灭火。n3)、机械应急手动控制、机械应急手动控制n当保护区发生火情，报警灭火控制器不能发出灭火指令时，应通知有关人员撤离现场，关闭联动当保护区发生火情，报警灭火控制器不能发出灭火指令时，应通知有关人员撤离现场，关闭联动设备，手动打开控制相应保护区选择阀及控制主阀的电磁阀设备，手动打开控制相应保护区选择阀及控制主阀的电磁阀，即可打开选择阀和主阀，释放灭，即可打开选择阀和主阀，释放灭火
10、剂，实施灭火。火剂，实施灭火。n4)、紧急停止、紧急停止n 当发生火灾警报，但在延时时间内未发现有火情，不需启动灭火系统进行灭火时，可按下手当发生火灾警报，但在延时时间内未发现有火情，不需启动灭火系统进行灭火时，可按下手动控制盒或报警灭火控制器上的紧急停止按钮，即可阻止控制器灭火指令的发出。即使在灭火剂动控制盒或报警灭火控制器上的紧急停止按钮，即可阻止控制器灭火指令的发出。即使在灭火剂释放过程中，亦可按装置控制柜上的主阀停止键和主阀关闭键，再按选择阀复位键，即可关闭主释放过程中，亦可按装置控制柜上的主阀停止键和主阀关闭键，再按选择阀复位键，即可关闭主阀和选择阀，停止喷射灭火剂。阀和选择阀，停止
11、喷射灭火剂。4、低压二氧化碳自动灭火系统动作程序、低压二氧化碳自动灭火系统动作程序5、充装二氧化碳充装二氧化碳 当储罐与二氧化碳槽罐车停放位在水平和垂直方向上距离很近(不超过10m)时，可直接在储罐站的外墙体(与槽罐车接近的一面墙)上预留开口，也可考虑直接利用门、窗；当储罐站与槽罐车停放位在水平和垂直方向上距离较远时(大于10m，但须小于50m)，可考虑预留充装管道。空储罐充装二氧化碳时，将储罐的气、液相接口分别用充装管道与槽罐车上的气、液相接头连接好，检查储罐上的压力表、液位仪及控制柜是否处于正常工作状态，然后按以下步骤进行充装操作：1、打开排污阀、放空阀，将槽罐车上液相充装阀微微开启，向储
12、罐内输入二氧化碳，因二氧化碳迅速气化后，从放空阀排出，使储罐温度下降，并可同时排出储罐中的脏物。2、稍后关闭放空阀，继续充装CO2，待储罐内压力升高至1MPa时，开大液相充装阀，此时打开气相平衡阀及测满阀，向储罐罐装二氧化碳液体。如储罐压力升高过快,可打开测满阀，放出部分气态二氧化碳降低储罐压力(不得低于1MPa)以便加快充装速度。3、充装时应时刻注意观察液位仪，待充装到位后(充装过程中因储罐中二氧化碳液面波动，液位仪读数显示可能会有一定的误差，可同时观察测满阀，当测满阀排出二氧化碳液体时表示已充装到位)，关闭储罐及槽罐车上的液相充装阀、气相平衡阀、测满阀。打开充装接口处的残夜排放阀、残气排放
13、阀，以排出充装管道中的残余二氧化碳(应考虑储罐间的通风状况，必要时可通过打开槽车端的残夜排放阀、残气排放阀来排放残余二氧化碳)，再拆除充装管道。对储罐补充二氧化碳时，1)步可省略。注注:1)、操作时可参看系统随机原理图、操作时可参看系统随机原理图,以便识别各种阀门。以便识别各种阀门。2)、液位仪在充装及正常使用时、液位仪在充装及正常使用时,液面计上阀、液面计下阀处于液面计上阀、液面计下阀处于 开启状态开启状态,平平衡阀处于关闭状态。衡阀处于关闭状态。3)、充装完毕后，如测满阀的进口端管路有结霜现象，说明充装过量，应打开、充装完毕后，如测满阀的进口端管路有结霜现象，说明充装过量，应打开测满阀，释
14、放出多余的二氧化碳液体。测满阀，释放出多余的二氧化碳液体。充装步骤充装步骤序号名称功能平时状态1罐体储存二氧化碳灭火剂2测满阀充装时打开，显示储罐中二氧化碳是否充满关闭3气相维修阀关闭后可检修气相部分的阀门和管路打开4防爆装置储罐超压时，膜片爆破，确保储罐安全受压5气相平衡阀充装时打开，回流二氧化碳气体，平衡压力关闭6残气排放阀充装时关闭，充装完打开排出充装软管中残气关闭7安全阀储罐压力过高时自动开启排气,保护储罐(2只)关闭8三通转换阀完成两只安全阀的相互切换9放空阀排放储罐中残夜关闭10排污阀清洁储罐时排放储罐中脏物关闭11残液排放阀充装时关闭，充装完打开排出充装软管中残夜关闭12液相充装
15、阀充装时打开，通过二氧化碳液体关闭13液位仪下阀控制液位仪高压(储罐底面压力)进口打开14电接点压力表显示储罐中压力并反馈给控制柜实现高、低压报警打开15平衡阀平衡液位仪两进口压力关闭16液位仪显示储罐中液位受压17液位仪上阀控制液位仪低压(储罐上液面压力)进口打开18压力开关将储罐中压力反馈给控制柜，控制制冷机组启闭受压储罐上主要部件及功能储罐上主要部件及功能 废气排放阀废气排放阀残液排放阀残液排放阀液体进出口阀液体进出口阀气体通过阀气体通过阀气体通过阀气体通过阀气体通过阀气体通过阀主主阀阀关关开开维修阀维修阀侧满阀罐体气相维修阀防爆装置气相平衡阀残气排放阀7安全阀8气体通过阀14电接点压力
