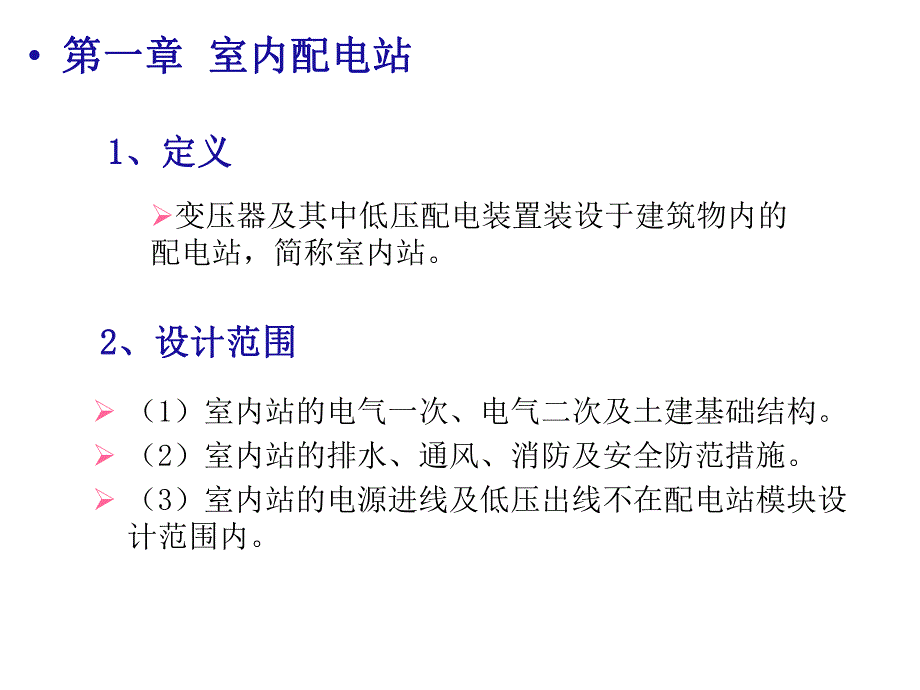

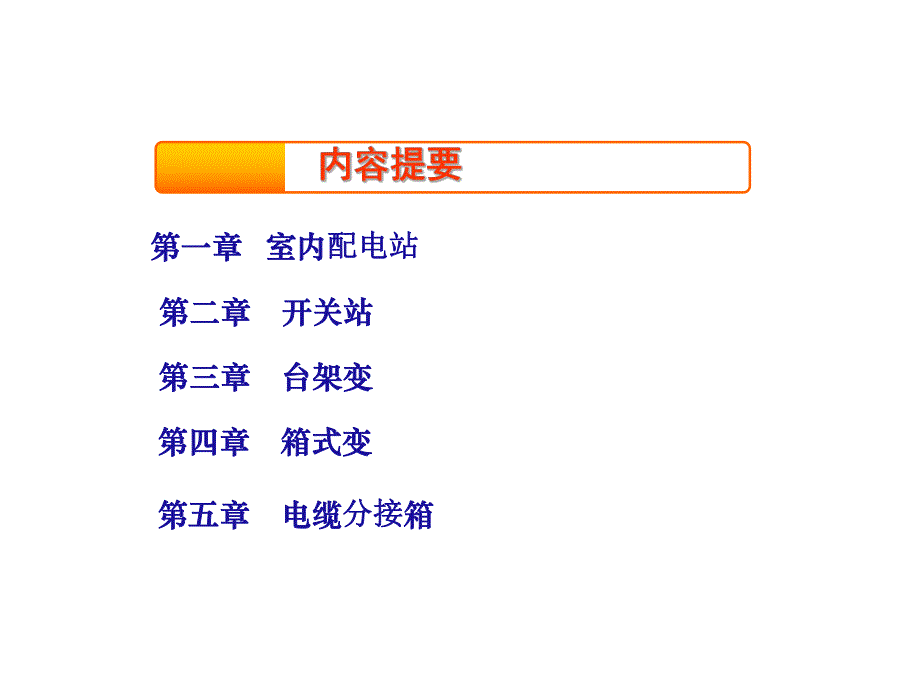

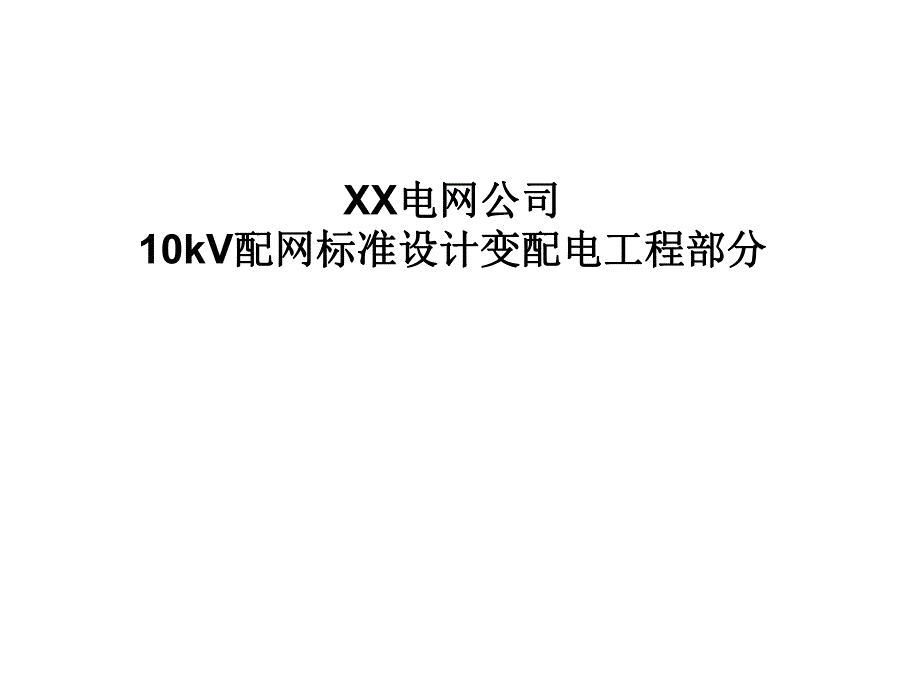

1、XX电网公司电网公司10kV配网标准设计变配电工程部分配网标准设计变配电工程部分第一章第一章 室内室内配电站配电站 第二章第二章 开关站开关站第四章第四章 箱式变箱式变 第三章第三章 台架变台架变第五章第五章 电缆电缆分接分接箱箱变压器及其中低压配电装置装设于建筑物内的配电站，简称室内站。（1）室内站的电气一次、电气二次及土建基础结构。（2）室内站的排水、通风、消防及安全防范措施。（3）室内站的电源进线及低压出线不在配电站模块设 计范围内。第一章第一章 室内配电站室内配电站1 1、定义、定义2 2、设计范围、设计范围（1 1）10kV10kV配电装置模块根据配电装置模块根据10kV10kV配电
2、装置的配电装置的设设备类型及接线方式备类型及接线方式进行划分。进行划分。（3 3）低压配电装置模块根据低压配电装置的）低压配电装置模块根据低压配电装置的设设备类型、以及配套变压器的容量及台数备类型、以及配套变压器的容量及台数进行划分。进行划分。（2 2）变压器模块根据）变压器模块根据变压器的类型及容量变压器的类型及容量进行划进行划分。分。（4 4）建筑结构模块根据）建筑结构模块根据设备类型、设备布置方设备类型、设备布置方式以及设备数量式以及设备数量进行划分。进行划分。第一章第一章 室内配电站室内配电站3 3、模块的划分方法、模块的划分方法1）高压开关柜选用真空或SF6柜系列，包括全封闭全绝缘的
3、SF6柜；2）变压器宜选用S11及以上系列；3）低压柜应选用GGD型固定柜或GCK型抽屉柜；4）避雷器应无间隙金属氧化锌避雷器；5）无功补偿装置宜采取动态无功补偿装置；6）低压开关宜选用动作电流可调式的空气开关。主要设计原则主要设计原则4 4（1 1）建设规模）建设规模1）主变压器：主变容量干变为100800kVA，油变为100 630kVA，按1台设计；2）10kV进线及出线：12回；3）低压出线：48回。装变容量在100kVA及以上的配电站，必须进行无功补偿,补偿容量根据负荷的性质确定，一般按变压器容量的2040在低压配电室集中补偿。（3 3）无功补偿）无功补偿（2 2）主要一次设备的）主
4、要一次设备的选择选择 第一章第一章 室内配电站室内配电站第一章第一章 室内配电站室内配电站 （1 1）关于模块的组合方案问题）关于模块的组合方案问题 10kV配电装置模块、主变模块、低压配电装置模块等电气设计模块，原则上可以自由组合，从而派生出许多新的设计方案。建筑模块没有单独设计高压室、变压器室、低压室等设计模块，而是将配电站土建作为一个整体进行设计，因此不能通过自由组合的方式派生出不同的建筑模块方案。本标准设计只是根据上述三种配电装置的常用布置方式进行设计建筑模块。当采用非常规形式时，需要自行设计建筑模块。5 5、标准设计使用注意事项、标准设计使用注意事项（2）关于模块组合时边界条件的问题
5、）关于模块组合时边界条件的问题 1）室内站的电源进线及低压出线不在配电站模块设计范围内。第一章第一章 室内配电站室内配电站（2 2）关于模块组合时边界条件的问题）关于模块组合时边界条件的问题 2）10kV配电装置模块与10kV变压器对接时的联络电缆采用YJV-8.7/15-370电力电缆,电缆材料包含在本模块内。3）配变模块仅包括配变本身设备及安装，配变与10kV配电装置模块及低压配电装置模块对接时的联络电缆，不包括在本模块内。第一章第一章 室内配电站室内配电站（2）关于模块组合时边界条件的问题）关于模块组合时边界条件的问题 4）低压配电装置设计模块与10kV配变模块相连接的低压电缆或母线槽包
6、括在本模块内。5）建筑模块包括10kV配电装置的布置、配电站的建筑结构、照明系统、接地系统及相关标准化配置等。第一章第一章 室内配电站室内配电站 第一章第一章 室内配电站室内配电站（3）其他方面需要注意的问题）其他方面需要注意的问题 1）本标准设计未能涵盖配网自动化方面的内容，仅在一次设备选择方面考虑了具备配网自动化的实施条件。关于配电自动化的配电终端、通讯设备、电源设备等未进行设计，在建筑模块内也未考虑上述设备的安装位置。2）为更好地对设备进行防雷以及过电压保护，低压避雷器选择了YH1.5W5-0.28/1.3型避雷器。第一章第一章 室内配电站室内配电站（3 3）其他技术方面的问题）其他技术
7、方面的问题 3）使用南网标准设计时，应在设计说明中注明本设计采用的南网标准设计模块编号，并在套用图纸中列出模块对应的设计图纸。模块编号模块编号模块名称模块名称模块描述模块描述CSG-10B-NZ-G08 10kV配电装置模块配电装置模块2进线，进线，2出线，进线柜采用出线，进线柜采用SF6负荷开关，出线负荷开关，出线柜采用柜采用“熔断器熔断器+SF6负荷开关负荷开关”组组CSG-10B-NZ-BY09 主变模块主变模块油浸式变压，容量油浸式变压，容量630kVACSG-10B-NZ-D05低压配电装置模块低压配电装置模块配套两台配套两台400630kVA变压器，采用变压器，采用GCK3型低型低
8、压柜，两进两出两补偿一母联配置压柜，两进两出两补偿一母联配置CSG-10B-NZ-J09建筑模块建筑模块2 台油浸式变压器，双层布置，一层设两个独台油浸式变压器，双层布置，一层设两个独立变压器室，二层设高低压配电室，高低压配立变压器室，二层设高低压配电室，高低压配电柜同室布置电柜同室布置 第二章第二章 开关站开关站1 1、定义、定义 在中压配电网中设有母线及其进出线设备、完成接在中压配电网中设有母线及其进出线设备、完成接受并分配电力、能开断电流的配电设施，分为小型开关受并分配电力、能开断电流的配电设施，分为小型开关站、中心开关站两种型式。站、中心开关站两种型式。2 2、设计范围、设计范围 开关
9、站的设计范围为开关站进线柜电源进线端开关站的设计范围为开关站进线柜电源进线端至开关站出线柜出线端的设计，开关站的电源进线至开关站出线柜出线端的设计，开关站的电源进线电缆以及出线电缆不在本设计模块范围内电缆以及出线电缆不在本设计模块范围内 。第二章第二章 开关站开关站3、模块的划分方法、模块的划分方法 开关站的设计模块划分为开关站的设计模块划分为10kV配电装置模块及配电装置模块及建筑模块建筑模块：1）10kV配电装置模块根据配电装置的类型及电气接线进行划分；2）建筑模块根据配电装置的类型、规模及布置型式进行划分。第二章第二章 开关站开关站4 4主要设计原则主要设计原则 4 第二章第二章 开关站
10、开关站标准设计使用注意事项标准设计使用注意事项5 5（1）关于模块组合时的边界条件问题：10kV开关站的电源进线以及出线电缆不在设计范围内；建筑模块包括10kV配电装置的布置、开关站的建筑结构、照明系统、接地系统及相关标准化配置等。第二章第二章 开关站开关站标准设计使用注意事项标准设计使用注意事项5 5（2）其他技术方面的问题：本标准设计为涵盖配网自动化方面的内容，仅在一次设备选择方面，考虑了具备配网自动化的实施条件。关于配电自动化的配电终端、通讯设备、电源设备等模块未进行设计，但在建筑模块内已经考虑了上述设备的安装位置。第三章第三章 台架变台架变定义定义1 1变压器安装在露天台架或杆上的配电
11、站。通常由跌变压器安装在露天台架或杆上的配电站。通常由跌落式熔断器、配电变压器和低压计量、配电以及补落式熔断器、配电变压器和低压计量、配电以及补偿装置组成偿装置组成 。设计范围设计范围2 2 变压器安装在露天台架或杆上的台架变。通常由跌落式熔断器、配电变压器和低压计量、配电、补偿装置组成 电源进线与台架引下线的电源进线与台架引下线的“T“T“接点至台架变低压配接点至台架变低压配电箱低压出线路侧。台架变的电源进线以及低压出电箱低压出线路侧。台架变的电源进线以及低压出线不在设计范围内线不在设计范围内 。模块划分方法模块划分方法3 3台架变模块根据变压器的容量进行划分。台架变模块根据变压器的容量进行
12、划分。第三章第三章 台架变台架变主要设计原则主要设计原则4 4（1 1）建设规模）建设规模 主变压器：油变为30500kVA；低压出线：28回。（2 2）位置选择）位置选择 1）接近负荷中心2）进、出线方便；3）不应设在多尘或腐蚀性气体较多的场所；4）不应设在容易沉积可燃粉尘、可燃纤维且严重影响变压器安全运行的场所;5）不宜设在易受车辆碰撞的场所;6）下列电杆不宜装设变压器台架：转角杆、分支杆；设有中压接户线或中压电缆的电杆；设有线路开关设备的电杆；交叉路口的电杆等。第三章第三章 台架变台架变（3 3）主要一次设备的选择）主要一次设备的选择:1）跌落式熔断器应选用可靠性高、体积小以及少维护的新
13、型熔断器，并应根据安装地点系统最大运行方式下的三相短路电流和系统最小运行方式下的二相短路电流分别校验跌落式熔断器的上限值和下限值。当安装地点的短路电流不符合跌落式熔断器的使用要求时，应采用断路器。2）变压器宜选用S11系列及以上节能环保型的油浸式无励磁调压电力变压器。3）避雷器应选择密封结构良好的无间隙金属氧化锌避雷器。4）台架引下线应选用架空绝缘导线。5）低压配电箱应防水防尘，箱体采用不锈钢或SMC复合材料箱体，低压开关宜选用动作电流可调式的空气开关。第三章第三章 台架变台架变标准设计使用标准设计使用注意事项注意事项5 52 23 34 41 1l台架变的电源进线以及低压出线不在设计范围内。
14、模块即方案，本部分标准设计不存在模块间对接方面的问题。l 标准设计图纸中，低压配电箱安装在台架下面的基础上，为防止攀爬，配电箱的基础比配电箱略小。在实际施工中，当不具备条件时，配电箱的安装位置和安装方式也可根据实际情况进行适当调整。关于台架的接地问题关于台架的接地问题l配变高低压侧避雷器和变压器低压侧中性点的接地引下线应在变压器金属外壳接地螺栓处连接，再通过截面不小于25mm2的单塑黄绿双软铜芯线与接地网的引上线连接板在距离地面高度不小于2.5米处连接，且台架的接地接地网的接地引上线应采16热镀锌圆钢，以防偷盗。关于台架安全方面的问题关于台架安全方面的问题 l 没有围栏的变压器台架下面不应设置
15、便于攀爬台架的物体，以防小孩攀爬触电。第四章第四章 箱式变箱式变定义定义1 1 预装箱式变电站是指预装的并经过型式试验的成套设备。主要元件包预装箱式变电站是指预装的并经过型式试验的成套设备。主要元件包括变压器、高压开关设备和控制设备、低压开关设备和控制设备、相括变压器、高压开关设备和控制设备、低压开关设备和控制设备、相应的内部连接线（电缆、母线和其他）和辅助设备。应的内部连接线（电缆、母线和其他）和辅助设备。这些元件用一个这些元件用一个公用的外壳或一组外壳封闭起来公用的外壳或一组外壳封闭起来 。1.1美式箱变美式箱变1.2欧式箱变欧式箱变 美式箱变是指将变压器及美式箱变是指将变压器及高压部分采
