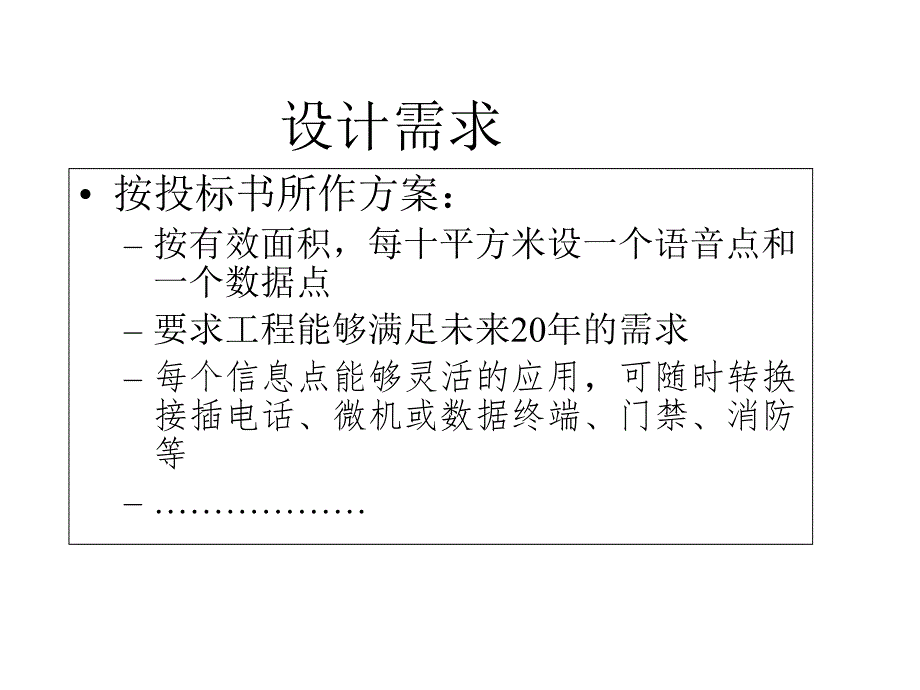

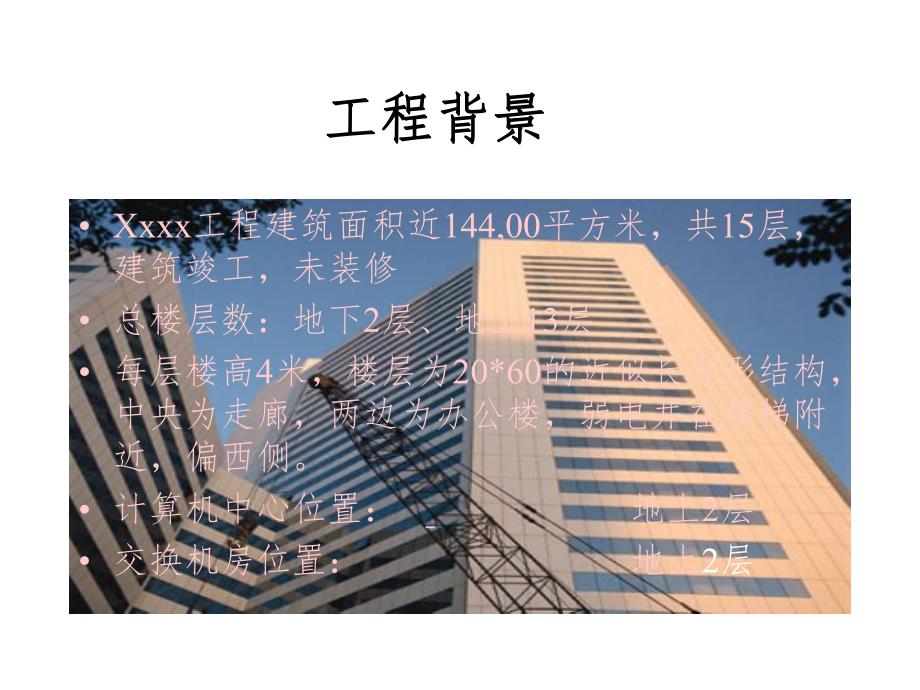

1、F-NET-NET综合布线系统综合布线系统方案设计与预算 工程背景工程背景 Xxxx工程建筑面积近144,00平方米，共15层，建筑竣工，未装修 总楼层数：地下2层、地上13层 每层楼高4米，楼层为20*60的近似长方形结构，中央为走廊，两边为办公楼，弱电井在楼梯附近，偏西侧。计算机中心位置：地上2层 交换机房位置：地上2层设计需求 按投标书所作方案：按有效面积，每十平方米设一个语音点和一个数据点 要求工程能够满足未来20年的需求 每个信息点能够灵活的应用，可随时转换接插电话、微机或数据终端、门禁、消防等 设计依据设计依据 综合布线国际标准综合布线国际标准 ISOIEC11801 商业建筑物电
2、信布线标准商业建筑物电信布线标准美国国家标准美国国家标准 TIAEIA568A 建筑与建筑群综合布线系统工程设计规范建筑与建筑群综合布线系统工程设计规范 YD/T926.1-1997大楼通信综合布线系统标准（邮电部部颁行业标准）用户提供的技术需求报告相关计算步骤 本方案根据TIA/EIA568-B1 水平线独立应用的原则，为端到端超五类(FristNET)配置高速数据点。并可随着用户的进一步应用需求，通过相应适配器或转换设备，满足门禁系统、视频监控(CCTV)，有线电视(CATV)以及多媒体会议电视等系统的传输应用。整个布线系统由工作区子系统，水平干线子系统，管理子系统，主干子系统，设备间子系
3、统及建筑群子系统等六个子系统构成。方案设计充分考虑了高度的可靠性，高速率传输特性，灵活性及可扩充性。按照标准按照标准,保证考虑周到保证考虑周到,整个布线系统分为不同的子系统整个布线系统分为不同的子系统W W o or rk k A A r re ea aH H o or ri iz zo on nt ta al lR R i is se er r B B a ac ck kb bo on ne eA A d dm m i in ni is st tr ra at ti io on nE Eq qu ui ip pm m e en nt tC C a am m p pu us s B B a a
4、c ck kb bo on ne e水平系统水平系统-信息模块数量信息模块数量/种类，面板型号种类，面板型号/数量；数量；水平线缆种类水平线缆种类/数量；数量；用户区跳线类型用户区跳线类型/数量数量；主干系统主干系统-语音主干类型语音主干类型/数量；数量；数据主干类型数据主干类型/数量；数量；设备间系统设备间系统-语音主设备间内配线架类型语音主设备间内配线架类型/数量；数量；数据主设备间内配线架类型数据主设备间内配线架类型/数量；数量；相关跳线类型相关跳线类型/数量；数量；其他系统其他系统-铜缆安装工具铜缆安装工具/测试仪表；测试仪表；光缆安装工具光缆安装工具/消耗品消耗品/测试仪表；测试仪表
5、；建筑群系统建筑群系统-室外铜缆类型室外铜缆类型/数量；数量；室外光缆类型室外光缆类型/数量；数量；电气保护配线架类型电气保护配线架类型/数量；数量；管理系统管理系统-楼层配线间内水平配线架类型楼层配线间内水平配线架类型/数量；数量；楼层配线间内语音楼层配线间内语音/数据主干配线架类型数据主干配线架类型/数量；数量；相关跳线类型相关跳线类型/数量；数量；工作区子系统的设计工作区子系统的设计 每层楼面积为1200平方米，实际可用面积约为1000平方米，合计信息点和语音点各100个。工作区子系统由各个办公区域构成，其中均为六类配置，可支持2.4Gbps的数据网络通讯及多媒体通信，包括网络应用及话音
6、通信。数据线使用F-NET FD8CM-7FT原装跳线100条W W o or rk k A Ar re ea a水平子系统设计水平子系统设计 每层楼设管理间一个，靠近弱电井，各点到楼层管理间子系统水平线缆最长为50米，最短为10米。线缆从天花板上走。H H o or ri iz zo on nt ta al l根据性能指标要求：水平子系统采用超五类铜缆超五类铜缆方案，高速数据及语音传输均采用超五类铜缆超五类铜缆配置，此种配置具有较高的性能价格比，同时系统应用也具有互换性，对于高速网络，语音，多媒体及楼宇自动化等系统应用可灵活互换，互为备份，既考虑到系统投资的经济性又兼顾到将来的网络宽带化发展
7、需求。水平子系统材料选用水平子系统材料选用 数据系统及语音系统均采用增强型超五超五类铜缆类铜缆系统，信息模块采用(FMPS100E），水平线缆采用先进的FC8001线缆，面板采用国标8602 或8601 水平线平均距离水平线平均距离=(最远点距离最远点距离+最近点距最近点距离离)/2*1.1+7（每层楼高度余量）（每层楼高度余量）+7(米米余量余量)线缆箱数线缆箱数=总点数总点数/(305米米/水平线平均距水平线平均距离离)+1 水平子系统材料选用及数量计算水平子系统材料选用及数量计算水平系统走线示意图水平系统走线示意图每层水平子系统及工作区子系统所需材料每层水平子系统及工作区子系统所需材料计
8、算如下：计算如下：所需2口墙上型面板8602=100个所需CAT 5+铜缆水平子系统平均距离：(50+10)/2*1.1+7747米每箱线可拉水平线数：305476.4（取6根）8001004 CSL=200/6+1=34箱所需超五类模块FMGS300BH-262=200个其他垂直主干子系统的设计垂直主干子系统的设计 垂直主干线系统由连接主设备间MDF与各管理子系统IDF之间的干线光缆及大对数电缆构成 语音及电控信号主干采用SYSTIMAX 1061025五类大对数电缆 R Ri i s se er r B Ba ac ck kb bo on ne e垂直主干子系统示意图垂直主干子系统示意图P
9、BX主 机 房配 线 架配 线 架粗 钢 筋大 对 数 电 缆或 光 纤竖井H O ST垂直干线材料计算垂直干线材料计算 6芯室内多模光纤FFC-006D-LRX=148米1514=358米 5类25对大对数线8001025CSL(每层四根），按实际长度算需要6轴；或三类100对大对数8010100AGY（每层一根）3轴。管理子系统的设计管理子系统的设计 管理子系统由15个楼层分设的管理间构成，办公楼其他楼层设子管理间。管理间位于楼层弱电竖井旁的配线间内，第2层信息点直接纳入MDF管理区。A A d dm m i in ni is st tr ra at ti io on nA A d dm
10、m i in ni is st tr ra at ti io on n IDF安排在每层的竖井附近处，以节省线缆长度及客户的投资。铜缆主干采用8001025五类大对数电缆，建议主干端语音配线架采用110型卡接式配线架并机柜式安装，既方便语音跳线同时安装体积小，密度大，产品型号为F110DW-100FT，主干线缆按每个语音信息点配1对主干线缆配置。110型卡接式配线架安装说明型卡接式配线架安装说明 数据信息点主干端由于采用光纤系统，每个IDF分别由MDF引入1条6芯多模光纤，建议采用FCF024光纤配线架，采用FCF12ST panel 偶合器面板和6个 FC20A-2多模耦合器。光纤管理配线系
11、统光纤管理配线系统 数据信息点水平方按全机柜式卡接式配线架配置，每个信息点配置一个信息口，采用全机柜式快接式配线架配置：FPatchMAX-GS2160，所需数量由各IDF按数据信息点除以24得出。此处共有100个点，需要的数量为5个。用FD8CM型跳接软线，可灵活地实现网络配置的改变。数据管理配线系统数据管理配线系统 用110型卡接式配线架F100DW-100FT管理水平子系统语音信息点。采用FCCWF1或F110P2CAT5型超五类快接跳线跳接水平子系统和垂直子系统110配线架，可灵活地实现语音配置的改变。语音管理配线系统语音管理配线系统每层管理子系统所需材料计算如下：每层管理子系统所需材
12、料计算如下：水平数据接入用FPM-2160B-24GS=100/24=5个，千兆跳线FD8CM 100条垂直数据接入用FCF024一个，FCF12ST panel一个，ST光纤接口FP20C-Z-125 6个，耦合器FC20A-2 6个，FFL2EP-SC 3根垂直语音接入用F110DW2-100FT=100对/100=1个(或水平共用300FT两个)，F110C-5两包；与水平子系统跳接用FCCW-F1 2轴或F110P2CAT5-5B 100根其它水平语音接入用F110DW2-100FT=100/24=5个(或1个，每根抽一对)连接块110C-4 10包（或110C-5 2包）设备间子系统
13、设备间子系统 语音及数据的主设备间子系统均位于大厦的2层的设备机房内，主干线路经过主跳线架(MDF)连接到各系统主机系统 本层数据主配线架采用全机柜式快接式配线架配置：FPatchMAX-GS2160 语音主配线架采用F110PB2-900FT 设备间数据主配线架全部采用光纤配线架机柜安装E Eq qu ui i p pm me en nt tS Su ub bs s y y s s t t e em mM MD DF F语音语音MDF配线架配置配线架配置 MDF主干线主干线对对F110PB2-900FTF110PB2-300FTFCCW-F1 跳线跳线 10003个2个个5轴光纤主设备间配置
14、光纤主设备间配置 品名光纤光纤芯数芯数 FCF024FFC12ST panelST光纤接头光纤接头FP20C-Z-125光纤磨光纤磨接耗材接耗材FD182038SC-ST跳线跳线数量 9044180130建筑群子系统的设计建筑群子系统的设计本综合布线系统方案无建筑群子系统C C a a m mp p u u s s B B a a c c k k b b o o n n e e线材预算表线材预算表 楼层楼层水平水平平均平均距离距离(M)垂直垂直平均平均距离距离(M)数据数据点数点数语音点语音点数数水平线水平线总长度总长度（M）语音主语音主干线总干线总长度长度（M）所需水平线总长度：所需水平线总
15、长度：折合：折合：390 箱箱 （305米米/箱）箱）所需语音主干线总长度：所需语音主干线总长度：折合：折合：6 轴轴 （305米米/轴）轴）所需主干线光纤总长度：所需主干线光纤总长度：358 米米线材预算表线材预算表 FFL2EP-SC-10多模光纤跳线(ST-SC)(10FT)条若干FCF024FCF02419in机柜式光纤接续箱个1212ST12芯ST光纤连接面板(配600A)个924ST24芯ST光纤连接面板(配600A)个3183U1光纤盖板(配600A)个12ABC-006D-LRX6芯室内多模光缆米274D8CM-7FT千兆比高速数据跳线(7FT)条若干110P2CAT5-5B快
