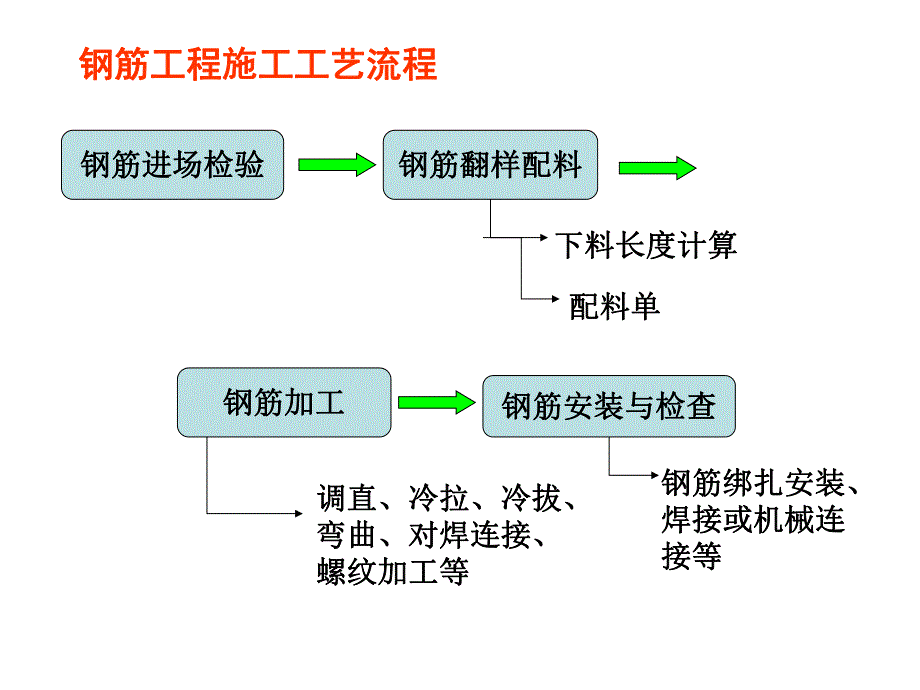

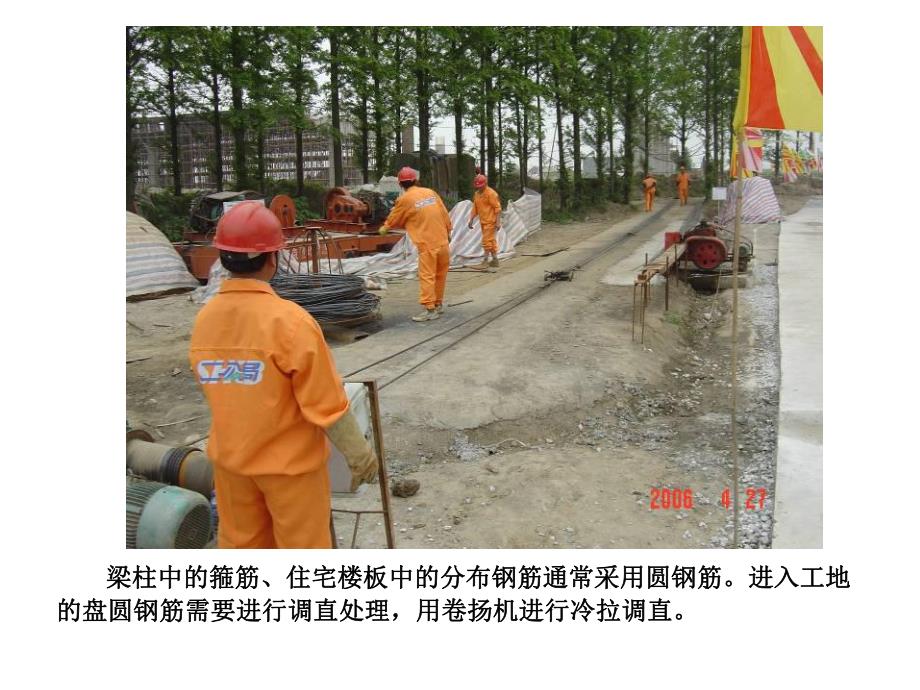

1、 5 钢筋工程钢筋进场检验钢筋进场检验钢筋翻样配料钢筋翻样配料钢筋加工钢筋加工钢筋安装与检查钢筋安装与检查下料下料长度计算长度计算配料单配料单调调直、冷拉、冷拔、直、冷拉、冷拔、弯曲、对焊连接、弯曲、对焊连接、螺纹加工等螺纹加工等钢筋绑扎安装、钢筋绑扎安装、焊接或机械连焊接或机械连接等接等钢筋工程施工工艺流程钢筋工程施工工艺流程 梁柱中的箍筋、住宅楼板中的分布钢筋通常采用圆钢筋。进入工地梁柱中的箍筋、住宅楼板中的分布钢筋通常采用圆钢筋。进入工地的盘圆钢筋需要进行调直处理，用卷扬机进行冷拉调直。的盘圆钢筋需要进行调直处理，用卷扬机进行冷拉调直。工地上也可采用钢筋调直机对盘圆钢筋调直，并完成定长工
2、地上也可采用钢筋调直机对盘圆钢筋调直，并完成定长切断下料。切断下料。钢筋调直机调直钢筋调直机调直 对于粗钢筋，可采用专用钢筋切断机切断。对于粗钢筋，可采用专用钢筋切断机切断。工地加工的各种规格箍筋、梁筋、板筋等应分工地加工的各种规格箍筋、梁筋、板筋等应分类堆放整齐。类堆放整齐。以往箍筋的弯曲通常采用人工弯曲，现采用专用的箍筋以往箍筋的弯曲通常采用人工弯曲，现采用专用的箍筋弯曲机机械弯曲，提高了工效，降低了劳动强度。弯曲机机械弯曲，提高了工效，降低了劳动强度。梁板钢筋的绑扎安装要求整齐，符合设计图的配筋要求。梁板钢筋的绑扎安装要求整齐，符合设计图的配筋要求。钢筋马凳，保证板上钢筋马凳，保证板上层
3、钢筋网的高度层钢筋网的高度 保证柱、墙主筋保护保证柱、墙主筋保护层厚度的塑料卡具层厚度的塑料卡具 钢筋的保护层厚度直接影钢筋的保护层厚度直接影响了混凝土结构的耐久性，国响了混凝土结构的耐久性，国外对钢筋保护层的厚度控制很外对钢筋保护层的厚度控制很严，国内也开始重视，使用了严，国内也开始重视，使用了专用塑料卡具。专用塑料卡具。电渣压力焊是粗钢筋焊接连接的一种方法。其接头费用低，经电渣压力焊是粗钢筋焊接连接的一种方法。其接头费用低，经济实用，适用于济实用，适用于1828的竖向钢筋连接。的竖向钢筋连接。钢筋焊接连接钢筋焊接连接电渣压力焊电渣压力焊将被连接钢筋插入夹钳将被连接钢筋插入夹钳向焊剂盒内倒入
4、焊剂向焊剂盒内倒入焊剂将电极钳夹住被连钢筋将电极钳夹住被连钢筋摇动手柄轻提上钢筋引弧摇动手柄轻提上钢筋引弧 引弧后连续通电，钢筋端面在渣池中熔化，熔化引弧后连续通电，钢筋端面在渣池中熔化，熔化到一定量时加压挤压。到一定量时加压挤压。打开焊接盒，回收焊剂打开焊接盒，回收焊剂渣壳包裹着钢筋接头，并保温渣壳包裹着钢筋接头，并保温 敲除渣壳，露出具有金属光泽的电渣压力焊接头。敲除渣壳，露出具有金属光泽的电渣压力焊接头。钢筋气压焊是一种经济不用电的钢筋连接方法，图为日本钢筋气压焊是一种经济不用电的钢筋连接方法，图为日本在多层住宅楼的梁中将气压焊应用于水平钢筋的连接。在多层住宅楼的梁中将气压焊应用于水平钢
5、筋的连接。钢筋焊接连接钢筋焊接连接气压焊气压焊 图图为在为在南京古南都饭店工程地下室施工工地上，进行钢筋气南京古南都饭店工程地下室施工工地上，进行钢筋气压焊应用的表演。操作工人将夹钳夹住上、下钢筋端部，点燃压焊应用的表演。操作工人将夹钳夹住上、下钢筋端部，点燃气压焊的焊炬。气压焊的焊炬。焊炬点燃后，套入钢筋连接部位，先用强焊炬点燃后，套入钢筋连接部位，先用强焰焰对连对连接部位上下轻微移动加热。接部位上下轻微移动加热。用强用强焰焰对钢筋端面加热后，集中用中焰。加热，使对钢筋端面加热后，集中用中焰。加热，使钢筋连接的两端面加热至热塑状态。钢筋连接的两端面加热至热塑状态。待钢筋两连接端面加热至热塑状
6、态后，连接手待钢筋两连接端面加热至热塑状态后，连接手动液压加压器，逐渐对上、下两钢筋加压。动液压加压器，逐渐对上、下两钢筋加压。边加压边加热，两钢筋连接端面紧密接触在一起，金边加压边加热，两钢筋连接端面紧密接触在一起，金属原子互相扩散，形成有效的连接。属原子互相扩散，形成有效的连接。加热加压的钢筋连接头呈红热竹节状，夹钳的刚度很重要。加热加压的钢筋连接头呈红热竹节状，夹钳的刚度很重要。钢筋机械连接的方法之一为螺纹套筒连接。早期多为车销锥螺纹套筒钢筋机械连接的方法之一为螺纹套筒连接。早期多为车销锥螺纹套筒连接，后改进为与母材等强的滚轧（或镦粗）直螺纹套筒连接。连接，后改进为与母材等强的滚轧（或镦
7、粗）直螺纹套筒连接。锥螺纹加工锥螺纹加工钢筋机械连接钢筋机械连接螺纹套筒连接螺纹套筒连接 钢筋机械接头的加工及现场安装多采用专业分包的形式，图为滚轧钢钢筋机械接头的加工及现场安装多采用专业分包的形式，图为滚轧钢筋直螺纹的机械加工。筋直螺纹的机械加工。已加工的滚轧直螺纹已加工的滚轧直螺纹 钢筋连接时，先将套筒旋入钢筋一端，并将另一根被连钢筋的钢筋连接时，先将套筒旋入钢筋一端，并将另一根被连钢筋的一端旋入套筒一端旋入套筒 用专用钢筋扳手拧紧，并检查钢筋端部旋入套筒的螺牙量用专用钢筋扳手拧紧，并检查钢筋端部旋入套筒的螺牙量 柱子钢筋连接时，顶部的柱子钢筋连接时，顶部的工人将钢筋插入柱箍内侧，底工人将
8、钢筋插入柱箍内侧，底部工人将加工的钢筋端部螺牙部工人将加工的钢筋端部螺牙对准套筒，中部的工人用专用对准套筒，中部的工人用专用扳手旋紧螺纹，形成三人基本扳手旋紧螺纹，形成三人基本组合作业组。组合作业组。钢筋机械连接钢筋机械连接冷压套筒连接冷压套筒连接 冷压套筒钢筋连接是利用钢套筒的变形，与变形钢筋咬合冷压套筒钢筋连接是利用钢套筒的变形，与变形钢筋咬合在一起形成良好的连接。由于钢套筒的长度相对长，其经济指在一起形成良好的连接。由于钢套筒的长度相对长，其经济指标比滚轧直螺纹套筒连接差，现逐渐被直螺纹套筒连接取代。标比滚轧直螺纹套筒连接差，现逐渐被直螺纹套筒连接取代。冷压套筒采用液压千斤顶冷压套筒采用
9、液压千斤顶作为压接钳，操作时对钢筋作为压接钳，操作时对钢筋的间距有一定要求，图为南的间距有一定要求，图为南京玄武湖隧道主体结构施工京玄武湖隧道主体结构施工时钢筋的连接采用冷压套筒时钢筋的连接采用冷压套筒连接，后改为直螺纹套筒连连接，后改为直螺纹套筒连接。接。冷压套筒连接主要为径向冷压技术。图为当年南京冷压套筒连接主要为径向冷压技术。图为当年南京古南都饭店的地下室底板古南都饭店的地下室底板40钢筋的钢筋的8000个接头应用个接头应用了该技术。了该技术。冷压套筒连接的接头质量可靠，特别适用于大冷压套筒连接的接头质量可靠，特别适用于大直径钢筋的连接以及受疲劳荷载的结构钢筋连接。直径钢筋的连接以及受疲劳荷载的结构钢筋连接。
