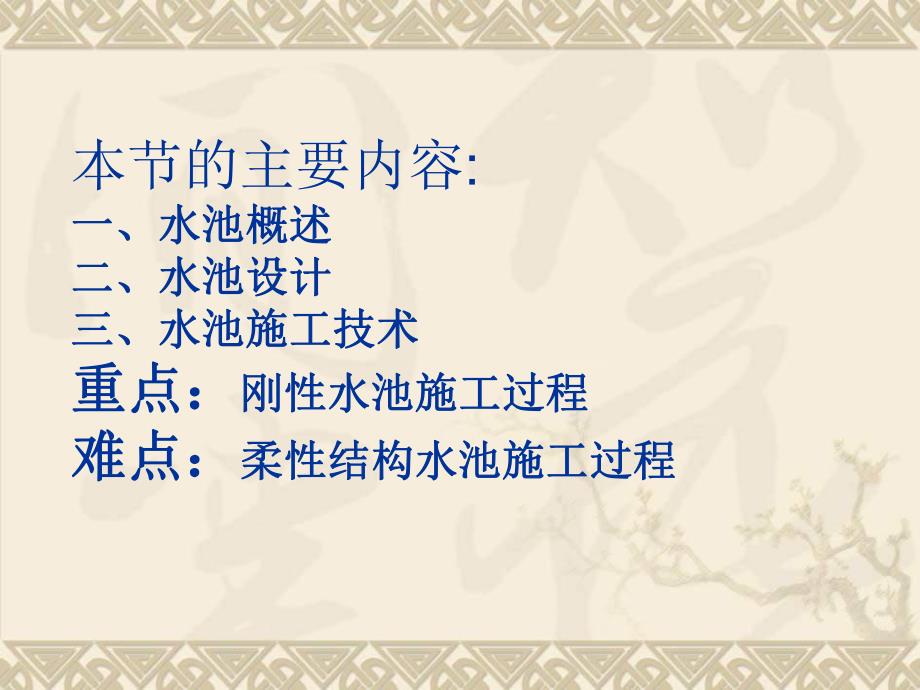

1、第三章第三章 水景工程水景工程园林技术专业园林技术专业 复习复习:v1、人工湖基址对土壤的要求有哪些？v2、人工湖的施工要点有哪些？本节的主要内容:一、水池概述一、水池概述二、水池设计二、水池设计三、水池施工技术三、水池施工技术重点：重点：刚性水池施工过程刚性水池施工过程难点：难点：柔性结构水池施工过程柔性结构水池施工过程v一、水池概述一、水池概述v水池在园林中的用途很广泛，可用作广场中心、道路尽端以及和亭、廊、花架等各种建筑等建筑小品组合形成富于变化的各种景观效果。常见的喷水池、观鱼池、海兽池及水生植物种植池等都属于这种水体类型。水池平面形状和规模主要取决于园林总体规划以及详细规划中的观赏与
2、功能要求，水景中水池的形态种类众多，深浅和材料也各不相同。v 二、水池设计二、水池设计v水池设计包括平面设计、立面设计、剖面结构设计、管线设计等。v1）水池的平面设计显示水池在地面以上的平面位置和尺寸。水池平面可以标注各部分的高程，标注进水口、溢水口、泄水口、喷头、集水坑、种植池等的平面位置以及所取剖面的位置等内容。第二节第二节 水池工程水池工程v2）水池的立面设计反映主要朝向立面的高度和变化，水池的深度一般根据水池的景观要求和功能要求而定。水池池壁顶面与周围的环境要有合适的高程关系，一般以最大限度的满足游人的亲水性要求为原则。池壁顶除了使用天然材料，表现其天然特性外，还可用规整的形式，加工成
3、平顶或挑伸，或中间折拱或曲拱，或向水池一面倾斜等多种形式。v3）水池的剖面设计应从地基至池壁顶注明各层的材料和施工要求。剖面应有足够的代表性。如一个剖面不足以反映时可增加剖面。v4）水池的管线设计v水池中的基本管线包括给水管、补水管、泄水管、溢水管等。有时给水与补水管道使用同一根管子。给水管、补水管和泄水管为可控制的管道，以便更有效地控制水的进出。溢水管为自由管道，不加闸阀等控制设备以保证其畅通。对于循环用水的溪流、跌水、瀑布等还包括循环水的管道。对配有喷泉、水下灯光的水池还存在供电系统设计问题。v一般水景工程的管线可直接敷设在水池内或直接埋在土中。大型水景工程中，如果管线多而且复杂时，应将主
4、要管线布置在专用管沟内。v水池设置溢水管，以维持一定的水位和进行表面排污，保持水面清洁。溢水口应设格栅或格网，以防止较大漂浮物堵塞管道。v水池应设泄水口,以便于清扫、检修和防止停用时水质腐败或结冰，池底都应有不小于0.01的坡度，坡向泄水口或集水坑。水池一般采用重力泄水，也可利用水泵的吸水口兼作泄水。v5）其他配套设计v在水池中可以布设卵石、汀步、跳水石、跌水台阶、置石、雕塑等景观设施，共同组成景观。对于有跌水的水池，跌水线可以设计成规整或不规整的形式，是设计时重点强调的地方。池底装饰可利用人工铺砌砂土、砾石或钢筋混凝土池底，再在其上选用池底装饰材料。v 三、水池施工技术三、水池施工技术v目前
5、，园林上人工水池从结构上可以分为，刚性结构水池、柔性结构水池，临时简易水池三种，具体可根据功能的需要适当选用v1）刚性水池施工技术 v 刚性结构水池施工也称钢筋混凝土水池，池底和池壁均配钢筋，因此寿命长、防漏性好，适用于大部分水池（图（图4.5）。钢筋混凝土水池的施工过程可分为；v材料准备池面开挖池底施工浇注混凝土池壁混凝土抹灰试水等。v 施工准备v 混凝土配料 基础与池底：水泥1份，细沙2份，粒料4份，所配的混凝土型号为C20。池底与池壁：水泥1份，细沙2份，0.62.5cm粒料3份，所配的混凝土型号为C15。防水层：防水剂3份，或其他防水卷材。v 添加剂 混凝土中有时需要加入适量添加剂，常
6、见的有：U型混凝土膨胀剂、加气剂、氯化钙促凝剂、缓凝剂、着色剂等。v 池底池壁必须采用425号以上普通硅酸盐水泥，水灰比0.55；粒料直径不得大40mm，吸水率不大于1.5，混凝土抹灰和砌砖抹灰用325号水泥或425号水泥。v场地放线 根据设计图纸定点放线。放线时，水池的外轮廓应包括池壁厚度。为使施工方便，池外沿各边加宽50cm，用石灰或黄沙放出起挖线，每隔510m(视水池大小)打一小木桩，并标记清楚。方形(含长方形)水池，直角处要校正，并最少打三个桩，圆形水池，应先定出水池的中心点，再用线绳(足够长)以该点为圆心，水池宽的一半为半径(注意池壁厚度)划圆，石灰标明，即可放出圆形轮廓。v 池基开
7、挖。目前挖方有人工挖方和人工结合机械挖方，可以根据现场施工条件确定挖方方法。开挖时一定要考虑池底和池壁的厚度。如为下沉式水池，应做好池壁的保护，挖至设计标高后，池底应整平并夯实，再铺上一层碎石、碎砖作为底座。如果池底设置有沉泥池，应结合池底开挖同时施工。v池基挖方会遇到排水问题，工程中常用基坑排水，这是既经济又简易的排水方法。此法是沿池基边挖成临时性排水沟，并每隔一定距离在池基外侧设置集水井，再通过人工或机械抽水排走，以确保施工顺利进行v池底施工 v混凝土池底这种结构的水池，如其形状比较规整，则50m内可不做伸缩缝。如其形状变化较大，则在其长度约20 m处并在其断面狭窄处，做伸缩缝。一般池底可
8、根据景观需要，进行色彩上的变化，如贴蓝色的瓷砖等，以增加美感。混凝土池底施工要点如下：v依情况不同加以处理。如基土稍湿而松软时，可在其上铺以厚10的碎石层，并加以夯实，然后浇灌混凝土垫层。v混凝土垫层浇完隔12天(应视施工时的温度而定)，在垫层面测量确定底板中心，然后根据设计尺寸进行放线，定出柱基以及底板的边线，画出钢筋布线，依线绑扎钢筋，接着安装柱基和底板外围的模板。v在绑扎钢筋时，应详细检查钢筋的直径、间距、位置、搭接长度、上下层钢筋的间距、保护层及埋件的位置和数量，看其是否符合设计要求。上下层钢筋均应用铁撑(铁马凳)加以固定，使之在浇捣过程中不发生变化。如钢筋过水后发生锈，应进行除锈处理
9、。v底板应一次连续浇完，不留施工缝。施工间歇时间不得超过混凝土的初凝时间。如混凝土在运输过程中产生初凝或离析现象，应在现场进行二次搅拌后方可入模浇捣。底板厚度在20cm以内，可采用平板振动器，20cm以上则采用插入式振动器。v池壁为现浇混凝土时，底板与池壁连接处的施工缝可留在基础上20cm处。施工缝可留成台阶形、凹槽形、加金属止水片或遇水膨胀橡胶带。各种施工缝的优缺点及做法见表4.1。表表 4.1 各种施工缝的优缺点及做法各种施工缝的优缺点及做法 v水池池壁施工技术v人造水池一般采用垂直形池壁。垂直形的优点是池水降落之后，不至于在池壁淤积泥土，从而使低等水生植物无从寄生，同时易于保持水面洁净。
10、垂直形的池壁，可用砖石或水泥砌筑，以磁砖、罗马砖等饰面，甚至做成图案加以装饰。v混凝土浇筑池壁的施工技术v做水泥池壁，尤其是矩形钢筋混凝土池壁时，应先做模板以固定之，池壁厚1525cm，水泥成分与池底同。目前有无撑及有撑支模两种方法。有撑支模为常用的方法。当矩形池壁较厚时，内外模可在钢筋绑扎完毕后一次立好。浇捣混凝土时操作人员可进入模内振捣，并应用串筒将混凝土灌入，分层浇捣。矩形池壁拆模后，应将外露的止水螺栓头割去。池壁施工要点：vA.水池施工时所用的水泥标号不宜低于425号，水泥品种应优先选用普通硅酸盐水泥，不宜采用火山灰质硅酸盐水泥和粉煤灰硅酸盐水泥。所用石子的最大粒径不宜大于40mm，吸
11、水率不大于1.5。vB.池壁混凝土每立方米水泥用量不少于320kg，含砂率宜为3540，灰砂比为1：21：2.5，水灰比不大于0.6。vC.固定模板用的铁丝和螺栓不宜直接穿过池壁。当螺栓或套管必须穿过池壁时，应采取止水措施。常见的止水措施有：螺栓上加焊止水环，止水环应满焊，环数应根据池壁厚度确定；套管上加焊止水环，在混凝土中预埋套管时，管外侧应加焊止水环，管中穿螺栓，拆模后将螺栓取出，套管内用膨胀水泥砂浆封堵；螺栓加堵头，支模时，在螺栓两边加堵头，拆模后，将螺栓沿平凹坑底割去角，用膨胀水泥砂浆封塞严密；vD.在池壁混凝土浇筑前，应先将施工缝处的混凝土表面凿毛，清除浮粒和杂物，用水冲洗干净，保持
12、湿润。再铺上一层厚2025mm的水泥砂浆。水泥砂浆所用材料的灰砂比应与混凝土材料的灰砂比相同。v E.浇筑池壁混凝土时，应连续施工，一次浇筑完毕，不留施工缝。v F.池壁有密集管群穿过预埋件或钢筋稠密处浇筑混凝土有困难时，可采用相同抗渗等级的细石混凝土浇筑。vG.池壁混凝土浇筑完后，应立即进行养护，并充分保持湿润，养护时间不得少于14昼夜。拆摸时池壁表面温度与周围气温的温差不得超过15。v 混凝土砖砌池壁施工技术v 用混凝土砖砌造池壁大大简化了混凝土施工的程序。但混凝土砖一般只适用于古典风格或设计规整的池塘。混凝土砖10 cm厚，结实耐用，常用于池塘建造；也有大规格的空心砖，但使用空心砖时，中
13、心必须用混凝土浆填塞。有时也用双层空心砖墙中间填混凝土的方法来增加池壁的强度。用混凝土砖砌池壁的一个好处是，池壁可以在池底浇筑完工后的第二天再砌。一定要趁池底混凝土未干时将边缘处拉毛，池底与池壁相交处的钢筋要向上弯伸入池壁，以加强结合部的强度，钢筋伸到混凝土砌块池壁后或池壁中间。由于混凝土砖是预制的所以池壁四周必须保持绝对的水平。砌混凝土砖时要特别注意保持砂浆厚度均匀。v 池壁抹灰施工技术v 抹灰在混凝土及砖结构的池塘施工中是一道十分重要的工序。它使池面平滑，不会伤及池鱼。此外，池面光滑也便于清洁工作。v 砖壁抹灰施工要点v A.内壁抹灰前2天应将墙面扫清，用水洗刷干净，并用铁皮将所有灰缝刮一
14、下，要求凹进11.5cm。v B.应采用325号普通水泥配制水泥砂浆，配合比1：2，必须称量准确，可掺适量防水粉，搅拌均匀。vC.在抹第一层底层砂浆时，应用铁板用力将砂浆挤入砖缝内，增加砂浆与砖壁的粘结力。底层灰不宜太厚，一般在510mm。第二层将墙面找平，厚度512mm。第三层面层进行压光，厚度23mm。v D.砖壁与钢筋混凝土底板结合处，要特别注意操作，加强转角抹灰厚度，使呈圆角，防止渗漏。v E.外壁抹灰可采用1：3水泥砂浆一般操作法。v 钢筋混凝土池壁抹灰要点vA.抹灰前将池内壁表面凿毛，不平处铲平，并用水冲洗干净。vB.抹灰时可在混凝土墙面上刷一遍薄的纯水泥浆，以增加粘结力。其它做法
15、与砖壁抹灰相同。v压顶v规则水池顶上应以砖、石块、石板、大理石或水泥预制板等作压顶。压顶或与地面平，或高出地面。当压顶与地面平时，应注意勿使土壤流入池内，可将池周围地面稍向外倾。有时在适当的位置上，将顶石部分放宽，以便容纳盆钵或其它摆饰。v刚性水池施工工程质量要求v 1)砖壁砌筑必须做到横圆竖直，灰浆饱满。不得留踏步式或马牙搓。砖的强度等级不低于MU7.5，砌筑时要挑选，砂浆配合比要称量准确，搅拌均匀。v 2)钢筋混凝土壁板和壁槽灌缝之前，必须将模板内杂物清除干净，用水将模板湿润。v3)池壁模板不论采用无支撑法还是有支撑法，都必须将模板紧固好，防止混凝土浇筑时，模板发生变形。v 4)防渗混凝土
16、可掺用素磺酸钙减水剂，掺用减水剂配制的混凝土，耐油、抗渗性好，而且节约水泥。v 5)矩形钢筋混凝土水池，由于工艺需要，长度较长，在底板、池壁上没有伸缩缝。施工中必须将止水钢板或止水胶皮正确固定好，并注意浇注，防止止水钢板、止水胶皮移位。v 6)水池混凝土强度的好坏，养护是重要的一环。底板浇筑完后，在施工池壁时，应注意养护，保持湿润。池壁混凝土浇筑完后，在气温较高或干燥情况下，过早拆模会引起混凝土收缩产生裂缝。因此，应继续浇水养护，底板、池壁和池壁灌缝的混凝土的养护期应不少于14天。v试水v 试水工作应在水池全部施工完成后方可进行。其目的是检验结构安全度，检查施工质量。试水时应先封闭管道孔。由池顶放水入池，一般分几次进水，根据具体情况，控制每次进水高度。从四周上下进行外观检查，做好记录，如无特殊情况，可继续灌水到储水设计标高。同时要做好沉降观察。v灌水到设计标高后，停1天，进行外观检查，并做好水面高度标记，连续观察7天，外表面无渗漏及水位无明显降落方为合格。水池施工中还涉及到许多其它工种与分项工程，如假山工程、给排水工程、电气工程、设备安装工程等，可参考其它相关章节或其它相关书籍。v）柔
