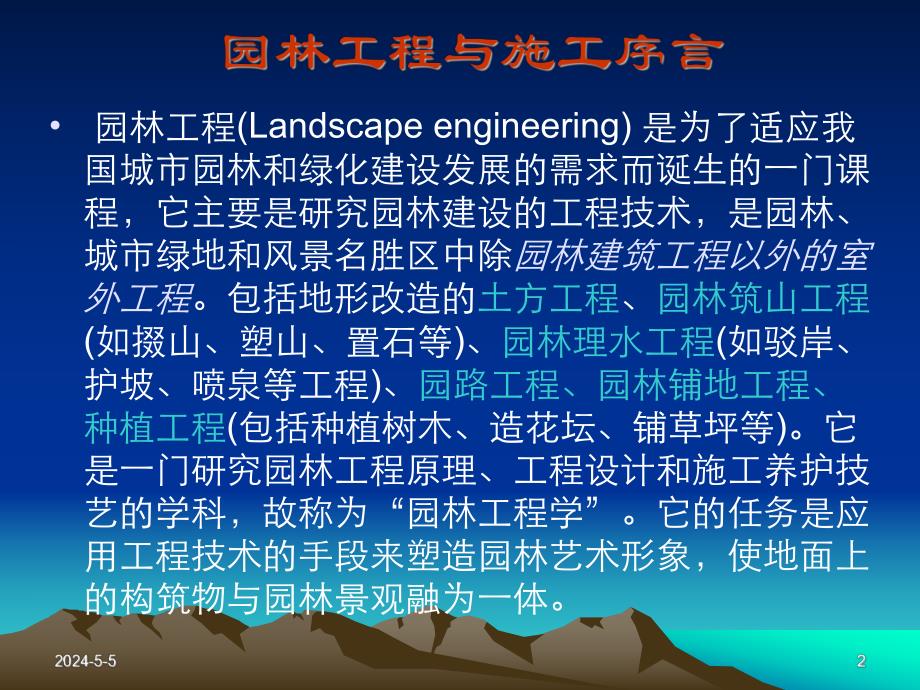

1、 园林工程(Landscape engineering)是为了适应我国城市园林和绿化建设发展的需求而诞生的一门课程，它主要是研究园林建设的工程技术，是园林、城市绿地和风景名胜区中除园林建筑工程以外的室外工程。包括地形改造的土方工程、园林筑山工程(如掇山、塑山、置石等)、园林理水工程(如驳岸、护坡、喷泉等工程)、园路工程、园林铺地工程、种植工程(包括种植树木、造花坛、铺草坪等)。它是一门研究园林工程原理、工程设计和施工养护技艺的学科，故称为“园林工程学”。它的任务是应用工程技术的手段来塑造园林艺术形象，使地面上的构筑物与园林景观融为一体。本课程包括地形与土方工程、假山与石景工程、园林挡墙景观工程

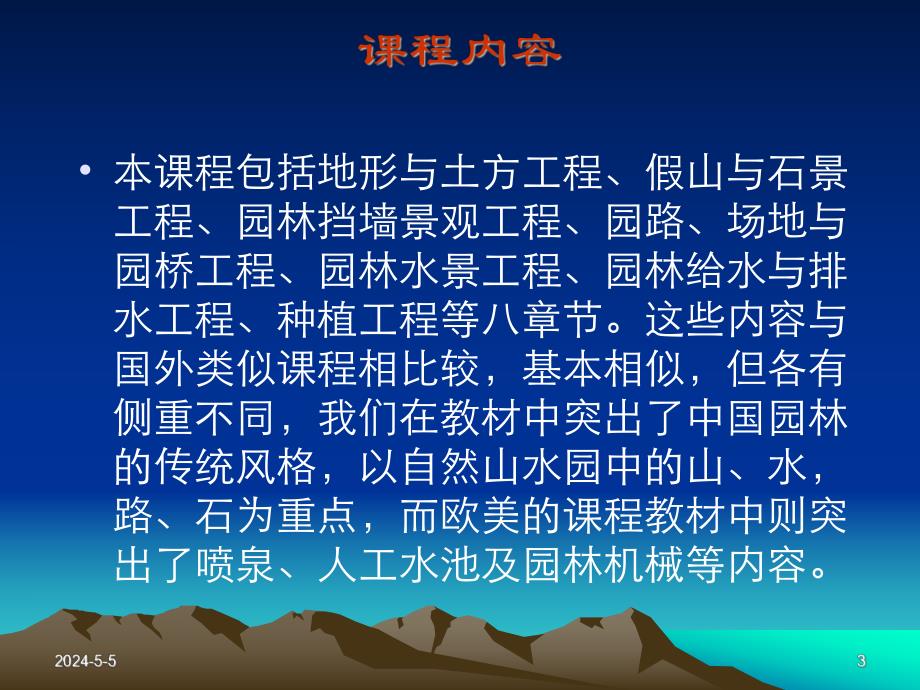

2、、园路、场地与园桥工程、园林水景工程、园林给水与排水工程、种植工程等八章节。这些内容与国外类似课程相比较，基本相似，但各有侧重不同，我们在教材中突出了中国园林的传统风格，以自然山水园中的山、水，路、石为重点，而欧美的课程教材中则突出了喷泉、人工水池及园林机械等内容。中华人民共和国成立以来，在园林工程方面得以长足的发展，各种新材料、新技术充分的运用到园林工程的施工技术中，大树移植、塑山、塑石等方面都有引人注目的经验，使园林工程的施工成为既有科学性，又将技术性和园林艺术相结合，致使中国的园林作品进入世界。园林工程要求将园林艺术与市政工程融为一体，使之不仅有其实用性，更要求其与周围的园林环境相协调。
3、园林工程是一门实践性很强的课程，要求学生通过课堂授课、课程设计、实践实习、现场教学等教学环节，将理论与实际相结合以完成本课程的学习。地形与土方工程 4课时 假山与石景工程 2课时 园林挡墙景观工程 2课时 园路、场地与园桥工程 4课时 园林水景工程 2课时 园林给排水工程 2课时 园林绿化工程施工技术要点 4课时 课程考查考试2课时 另安排园林工程参观实习30学时1.吴为廉著 景园建筑工程规划与设计 同济大学出版社 1996年2梁伊任等编著 园林工程 气象出版社 1999年 3袁海龙主编 园林工程设计 化学工业出版社 2005年4金涛、杨永胜主编 居住区环境景观设计与营建 中国城市出版社 20
4、03年 第一节：地形与土方设计 主要介绍地形的作用，竖向设计的原则和方法；第二节：土方工程量的计算 是本章的重点，要求学生熟练掌握2-3种土方工程量的计算方法，掌握土方平衡的处理方法；第三节:土石方工程施工 一般了解常见土石方挖方和填方的放坡、排水、放线、压实 的基本要求。教学要求 ：重点掌握 方格网计算法、断面计算法，内插法求方格交叉点标高、求填挖零点线的公式；了解土山堆造的方法与步骤。园林地形的功能与作用 骨架作用 空间作用 背景作用 造景作用 观景作用 工程作用 坡向：地表倾斜面的朝向，阴坡 阳坡 坡度：地表倾斜的程度 陡坡 缓坡 坡角：坡面与水平地面的夹角 地貌：地球表面自然面貌起伏状
5、态 如山地，丘陵，平原等 地形：地面上各种高低起伏的形状 等高线:将地面上标高相同的点相连接而成的直线或曲线称为等高线.丘山地貌：地表切割深度20-200m,断面坡度小于5%为丘陵；切割深度200m以上，坡度大于5%为山地。岩溶地貌 溶洞 喀斯特地形景观 平原地貌：海岸地貌:流水地貌:竖向设计：是指在场地上进行垂直于水平面方向的布置和处理竖向设计的内容1.地形的设计和整理2.园路广场桥涵及铺装场地的竖向设计3.建筑及园林小品的高程4.植物种植场地的坡度和高程5.排水设计与管道综合竖向设计的原则:1.功能优先，造景并重2.利用为主，改造为辅3.因地制宜，顺应自然4.就地取材，就近施工5.填挖结合
6、，土方平衡 场地种类 最大 最小 最适 草坪 33 1.0 1.5-10 运动草坪 2 0.5 1 栽植地表 视土质而定 0.5 3-5 铺装场地:平原 1 0.3 铺装场地:丘陵 3 0.3 高程箭头法 断面法 设计等高线法1、坡度公式 i=h(等高距)/L（水平距）2、断面积算法公式 V=1/2(f1+f2)L纵横断面法规划示例1.体积公式法 即把地形近似的假定为锥体、棱台、球缺、圆台等几何体，利用立体几何公式计算土方量 此处有误 V=1/3r2h其中：v=体=圆周率 3.1416r=半径h=高度 在等高线处沿水平方向截取断面，上下两层断面面积的平均值乘以等高距即可求得该两层断面之间的土方
7、量施工准备挖方与土方转运如何放坡如何进行填方施工固土的方法挖方放坡：密实的碎石类土 1:0.5-1:1 粘土、黄土 1:1-1:1.25 硬质岩石 1：0.2-1：0.5 软质岩石 1:0.5-1:1堆放边坡：不超过土壤的自然安息角 工程上一般要求是1:1.5,相当于坡角34度坡度比例是正切值，即高度：水平距离 定点放线：分层划定范围，立标高杆 堆造山体：分层堆土，压实后再放下一层的范围线，同时注意保护所立标高杆 悬崖的堆造：用编织袋装土可堆出200%的坡度，即63度角，外侧可复湿土种草 用假山石砌筑石壁，要注意分层将长条石深入土山内，并将土方压实后才能施工上一层，以免土方压实的压力把石壁推倒。43.2443.4443.6443.6443.3443.3444.0444.04a 43.24 b43.1443.72 c 43.3443.94 d43.5444.09 e43.7444.5643.94f 42.79 g 43.0443.34 h 43.2443.70 i 43.4444.00 j 43.6444.2543.34k 42.35 L42.34 m 43.18 n 43.43 o 43.89
