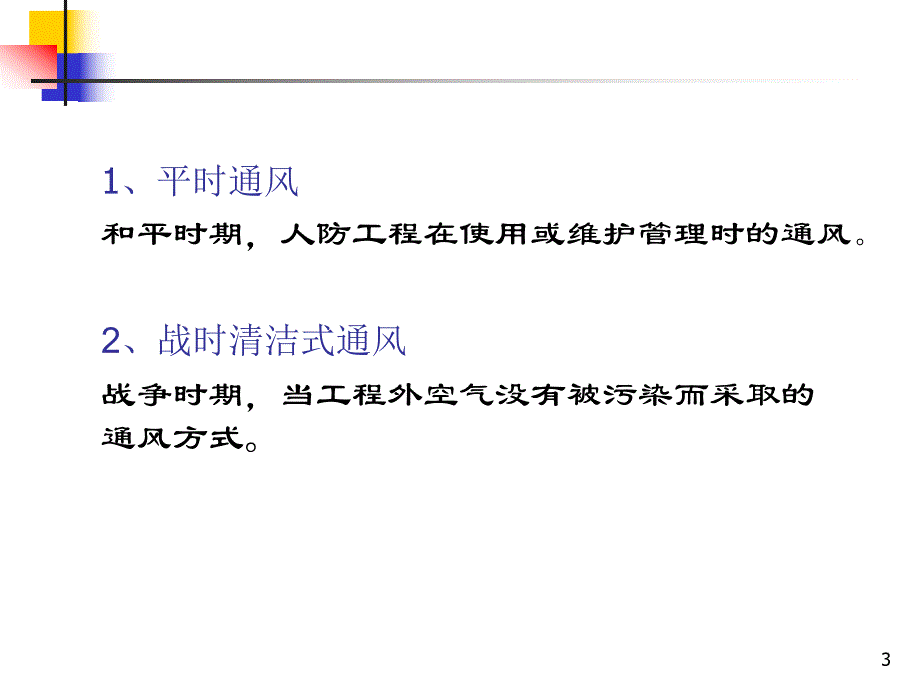

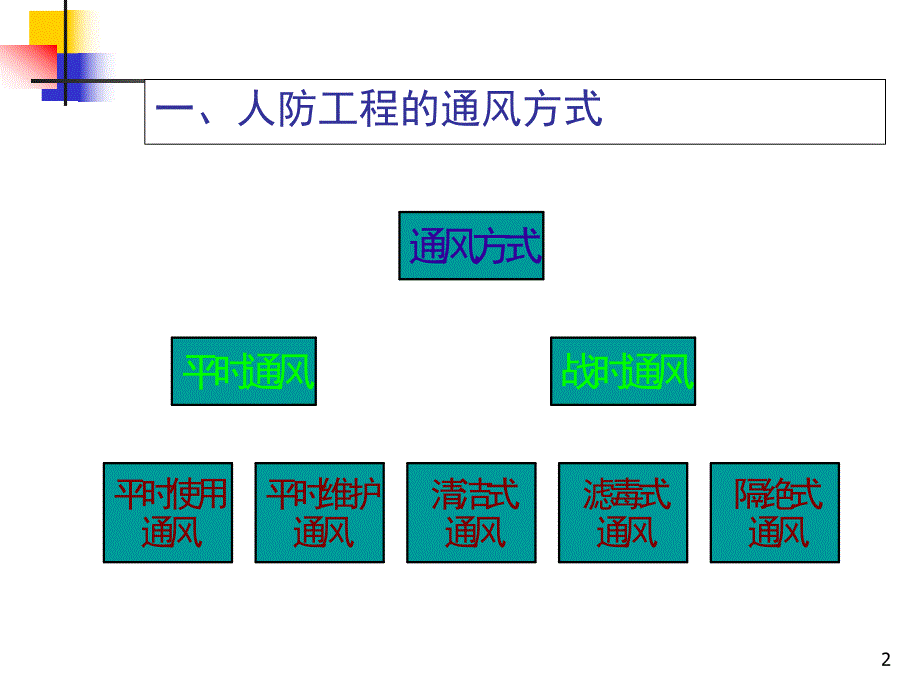

1、1第一部分 人防工程通风系统人防工程通风给排水施工讲座2一、人防工程的通风方式平 时 使 用通 风平 时 维 护通 风平 时 通 风清 洁 式通 风滤 毒 式通 风隔 绝 式通 风战 时 通 风通 风 方 式31、平时通风和平时期，人防工程在使用或维护管理时的通风。2、战时清洁式通风战争时期，当工程外空气没有被污染而采取的通风方式。43、滤毒式通风当敌人进行原子、化学或细菌武器袭击时，工程外空气被沾染，进入工程内部的空气需要经过除尘滤毒处理，用过的废气靠超压排风系统排出工程，这种通风方式称为“滤毒式通风”。转换时机（1）有人员急需进出工程，需要造成工程内一定的超压值，为防毒通道通风换气，排除因
2、人员进出带进防毒通道的染毒空气（2）毒剂沿缝隙进入工程，将威胁人员安全时（3）当工程隔绝一段时间后，空气中的二氧化碳浓度上升到规定标准，难以继续隔绝维持时。54、隔绝式通风当工程转入隔绝防护时，利用工程内的空气维持人员的呼吸，此时，关闭工程与外界联系的所有孔、口、门、进排风机，开启回风口，启动送风机，造成工程内部空气的循环，这种通风方式称之为隔绝式通风。转换时机（1）当敌人对该地区实施核化生武器袭击警报拉响时（2）工程外处于大面积火灾时（3）外界空气污染情况下，滤毒设备失效时（4）通风孔口堵塞，通风设备已遭破坏时。6清洁式通风隔绝式通风清洁式通风滤毒式通风7二、进风系统的组成（1）进风口上必须
3、设置与工程相应的消波装置；（2）进风管道上应设置能滤除放射性的滤尘器，且这种滤尘器应有一定的抗冲击波余压的能力；（3）进风管道上还应设置专用的密闭阀门，以阻止有毒空气经风管进入工程内，密闭阀门也应有一定的抗冲击波余压的能力；（4）进风管道上应设置能有效消除空气中化学毒剂的专用过滤吸收设备。这种设备也应具有一定的抗冲击波余压的能力；（5）进风管道应有相应的抗冲击波或冲击波余压破坏的强度，以及防止有毒空气渗入（出）的密闭性能。进风系统要求:8二、进风系统的组成n清洁通风和滤毒通风合用进风机12345671防冲击波设备 2粗滤器 3手电动密闭阀门 4电加热器 5精滤器 6换气堵头 7过滤吸收器 8超
4、压管 9插板阀899二、进风系统的组成n清洁通风和滤毒通风合用进风机（清洁式）12345671防冲击波设备 2粗滤器 3手电动密闭阀门 4电加热器 5精滤器 6换气堵头 7过滤吸收器 8超压管 9插板阀8910二、进风系统的组成n清洁通风和滤毒通风合用进风机12345671防冲击波设备 2粗滤器 3手电动密闭阀门 4电加热器 5精滤器 6换气堵头 7过滤吸收器 8超压管 9插板阀8911二、进风系统的组成1238n清洁通风与滤毒通风分设进风机451防冲击波设备 2粗滤器 3手电动密闭阀门 4电加热器 5精滤器 6换气堵头 7过滤吸收器 8超压管 9插板阀712二、进风系统的组成1238n清洁通
5、风与滤毒通风分设进风机451防冲击波设备 2粗滤器 3手电动密闭阀门 4电加热器 5精滤器 6换气堵头 7过滤吸收器 8超压管 9插板阀713二、进风系统的组成1238n清洁通风与滤毒通风分设进风机451防冲击波设备 2粗滤器 3手电动密闭阀门 4电加热器 5精滤器 6换气堵头 7过滤吸收器 8超压管 9插板阀714n清洁通风和滤毒通风合用进风机12345671防冲击波设备 2预滤器 3手电动密闭阀门 4插板阀 5进风机 6换气堵头 7过滤吸收器 8超压管8二、进风系统的组成15二、进风系统的组成n清洁通风和滤毒通风合用进风机（清洁式）12345671防冲击波设备 2预滤器 3手电动密闭阀门
6、4插板阀 5进风机 6换气堵头 7过滤吸收器 8超压管816二、进风系统的组成n清洁通风和滤毒通风合用进风机（滤毒式）12345671防冲击波设备 2预滤器 3手电动密闭阀门 4插板阀 5进风机 6换气堵头 7过滤吸收器 8超压管817二、进风系统的组成1234567541防冲击波设备 2预滤器 3手电动密闭阀门 4插板阀 5进风机 6换气堵头 7过滤吸收器 8超压管n清洁通风与滤毒通风分设进风机18n清洁通风与滤毒通风分设进风机（清洁式）1234567541防冲击波设备 2预滤器 3手电动密闭阀门 4插板阀 5进风机 6换气堵头 7过滤吸收器 8超压管191234567541防冲击波设备 2
7、预滤器 3手电动密闭阀门 4插板阀 5进风机 6换气堵头 7过滤吸收器 8超压管n清洁通风与滤毒通风分设进风机（滤毒式）20n清洁通风与隔绝通风系统234511防冲击波设备 2预滤器 3手电动密闭阀门 4插板阀 5进风机 21二、进风系统的组成n清洁通风与隔绝通风系统（清洁式）234511防冲击波设备 2预滤器 3手电动密闭阀门 4插板阀 5进风机 22二、进风系统的组成n清洁通风与隔绝通风系统（隔绝式）234511防冲击波设备 2预滤器 3手电动密闭阀门 4插板阀 5进风机 233-23-2注:1.消波设施 2.滤尘器 3.密闭阀门 4.进风机 5.换气阀门 6.过滤吸收器4-25215d3
8、-4值班室3-36400d2400扩散室防毒通道4-1=2.0p&450dpM1318FM13181二、进风系统的组成24三、排风系统的组成1）排风系统上须增设专用的（超压）自动排气阀门或防爆超压自动排气活门。由于过滤式通风时，工程内应有3050Pa的超压值，该设备就是这种既能控制超压值，又能在此超压作用下自动排气的装置。2）战时防空地下室的排风系统必须设置在战时主要出入口处。因为战时在滤毒通风时若有人员出入防空地下室，就会将放射性沾染、化学毒剂、生物战剂以及被这些有毒物质污染的空气带入工程内，造成工程内部染毒，因此，在战时主要出入口处设专用的房间-洗消间（或简易洗消间），靠超压排风来阻止有毒
9、空气随出入人员带入工程内部。排风系统要求:25n排风系统图排风机脱衣间淋浴间穿衣检查间排风竖井26排风机脱衣间淋浴间穿衣检查间n排风系统图（清洁式）排风竖井27排风机脱衣间淋浴间穿衣检查间n排风系统图（过滤式、局部超压）排风竖井28排风机脱衣间淋浴间穿衣检查间n排风系统图（过滤式、全工程超压）排风竖井29d&=1.0注:1.排风机 2.密闭阀门 3.自动排气阀门 4.通风短管 5.防爆活门女厕所开水间男厕所1&=2.0315d2-12-2穿衣间淋浴间脱衣间检查间45032-342-4排风扩散室&=2.0315d5d&=2.0M1318215M13182-5FM1318排风竖井三、排风系统的组成
10、30人防工程通风设备31悬 摆铰 页构造：由底座板、悬摆板、绞页和挡板组成。原理：通风时，空气通过悬摆板和底座板间张开的空间和板上的孔眼流进排出工程；冲击波来临时，悬摆板在冲击波压力下，与底座板重合，将冲击波挡在工程外面。一、悬板式防爆波活门32二、胶管式防爆波活门钢 管 座胶 管卡 箍底 座 板33三、手动密闭阀门34四、过滤吸收器进657894出35五、排气活门36五、排气活门37通风系统设备的布置扩 散 室预 滤 室除 尘 室滤 毒 室 三 防值 班 室风 机 室活 门 室测 压 管换 气 阀插 板 阀超 压 管38通风系统设备的布置扩散室预滤室 三防值班室风机室活门室除尘滤毒室39通风
11、系统设备的布置滤毒器40第二部分 人防工程给排水系统41（一）、核生化武器对人防工程给排水系统的影响1、核爆炸冲击波：破坏工程外部的取水构筑物、水净化设备、加压设备及管道系统；通过给排水管道进出口传入工程内部，破坏内部给排水设备。422、化学毒剂按毒害作用可分为6类：神经性毒剂，是现今毒性最强的毒剂，人员中毒后会迅速出现神经系统症状。主要代表有沙林、塔崩、梭曼和维埃克斯等，这类毒剂都含有磷，又称“含磷毒剂”。沙林的吸入半数致死剂量（LCt50）为70100mgmin/m3，皮肤吸收半数致死剂量（LD50）为24mg/Kg。维埃克斯的吸入半数致死剂量（LCt50）为40mgmin/m3，皮肤吸收
12、半数致死剂量（LD50）为0.09mg/Kg。糜烂性毒剂，又称起疱剂，是一类接触后能引起皮肤、眼、呼吸道等局部损伤，吸收后出现不同程度的全身反应的毒剂。主要代表有芥子气和路易氏剂等。43 全身中毒性毒剂，经呼吸道吸入后，能与细胞色素氧化酶结合，破坏细胞呼吸功能，导致组织缺氧的一类毒剂。高浓度吸入可致呼吸中枢麻痹，死亡极快。主要代表有氢氰酸、氯化氢等。窒息性毒剂，有称肺刺激剂，主要损伤呼吸系统，引起急性中毒肺水肿，导致缺氧和窒息。主要代表有光气、双光气等。44 失能性毒剂，可以引起思维、情感和运动机能障碍，使人员暂时丧失战斗能力的毒剂。这类毒剂的种类繁多，美军主要装备的有毕兹。刺激剂，接触后对眼
13、和上呼吸道有强烈的刺激作用，能引起眼痛、流泪、喷嚏和胸痛的一类毒剂。主要代表有苯氯乙酮、亚当氏气、西埃斯。453、生物战剂 生物战剂按危害程度分为失能性生物战剂和致死性生物战剂。一般把致死率在10以下的生物战剂列为失能性生物战剂，如委内瑞拉马脑脊髓炎病毒、立克次体、葡萄球菌肠毒素等。这类战剂能使大批人员失去活动能迫使对方消耗大量的人力、物力。病死率超过10的生物战剂列为致死性生物战剂，如肉毒素、黄热病毒、鼠疫杆菌等。46 按是否有传染性分为传染性生物战剂和非传染性战剂。传染性生物战剂，可通过病人的呼吸道、消化道等排出体外，引起健康人感染发病，如天花病毒、流感病毒、鼠疫杆菌、霍乱弧菌等微生物属于
14、传染性生物战剂，主要用于攻击敌人的战略后方。非传染性生物战剂，不能从病人体内排出传染，如布鲁氏杆菌、肉毒素杆菌等，适用于攻击与己方距离较近的部队、登陆或空降作战前的对方阵地。按潜伏期可分为长潜伏期与短潜伏期两类，如Q立克次体进入人体后，要经过23周方能发病，属长潜伏期生物战剂。葡萄球肉毒素经呼吸道吸入中毒后，24小时即可发生症状，属短潜伏期生物战剂。47一、一般规定6.1.1 防空地下室上部建筑管道穿过防空地下室的人防围护结构时，应符合3.1.6条的规定。3.1.6条的规定的要点：1、与人防无关的管道不得进入；2、要采取防护密闭措施；3、管径不宜大于DN150mm486.1.2 防空地下室给水
15、引入管、排水出户管、通气管、供油管的防护密闭措施应符合下列要求：1 符合以下条件之一的管道穿墙（穿板），应在其穿墙（穿板）处设置刚性防水套管：1）当管道穿过防空地下室的顶板、外墙、密闭隔墙及防护单元之间的防护密闭隔墙时；2）当管径小于或等于DN150mm的管道穿过乙类防空地下室临空墙或穿过核5级、核6级和核6B级的甲类防空地下室临空墙时。492 符合以下条件之一的管道穿临空墙，应在其穿墙处设置外侧加防护挡板的刚性防水套管：1）当管径大于DN150mm的管道穿过防空地下室临空墙；2）当管径小于或等于DN150mm的管道穿过核4级、核4B级的甲类防空地下室临空墙时。50普通防水翼环防护密闭翼环51
16、52536.2.1 防空地下室宜采用城市市政给水管网或防空地下室的区域水源供水。在有条件时，可采用自备内水源或自备外水源供水。防空地下室自备水源的取水构筑物宜用管井。自备内水源取水构筑物应设于清洁区内。在自备内水源与外部水源(如城市市政给水管网)的连接处，应设置有效的隔断措施。自备外水源取水构筑物的抗力应与其供水的防空地下室中抗力最高的相一致。54二、给水55解释：外水源防空地下室外部的水源，包括城市自来水和专为防空地下室服务的外部水源。城市自来水为水源的特点是：水质、水量可靠，成本低，但战时安全性较差，多用于平时供水以及临战前为人防工程内部补充供水。是人防工程最常用的水源。专用外部水源：建于人防工程外部的水源，一般用于远离城市自来水供水管网，同时工程内部无可靠内水源的情况。可靠性差，不宜采用 自备内水源 地下室清洁区内的水源。其特点是：一般为机井或大口井、水质较好、防护问题容易解决、战时供水可靠。但维护管理较麻烦，平时使用达到国家生活饮用水卫生标准较困难，故多用于战时供水。566.2.2 防空地下室平时用水量定额应符合现行建筑给水排水设计规范（GB50015）的有关规定。6.2.3
