《优质熟料设计.ppt.ppt》由会员分享，可在线阅读，更多相关《优质熟料设计.ppt.ppt（19页珍藏版）》请在第壹文秘上搜索。

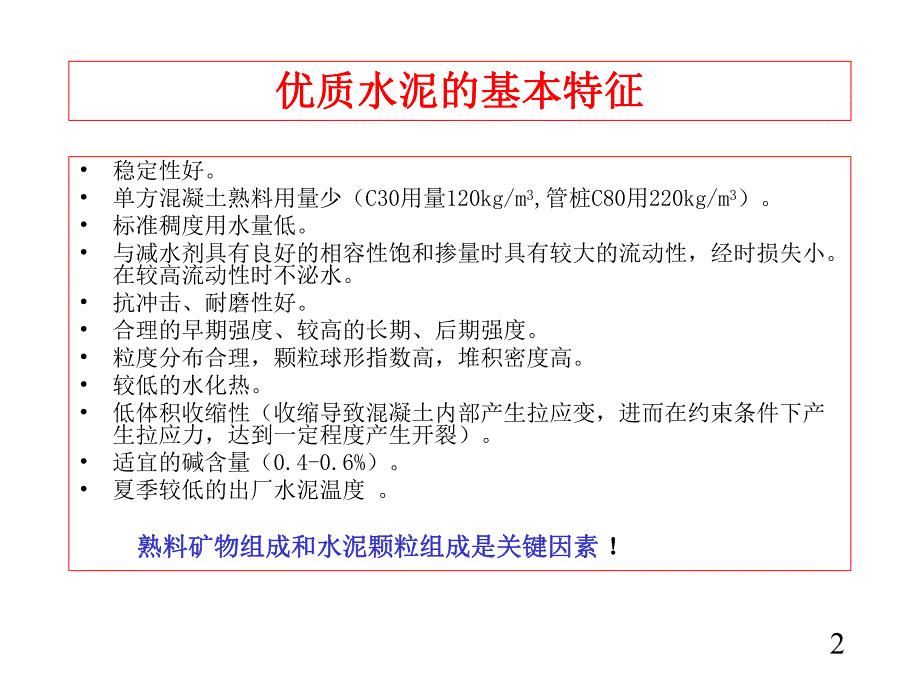

1、1目录目录 优质水泥的基本特征优质水泥的基本特征 优质熟料的基本特征优质熟料的基本特征 岩相分析岩相分析 熟料质量控制要点熟料质量控制要点2优质水泥的基本特征优质水泥的基本特征稳定性好。单方混凝土熟料用量少（C30用量120kg/m3,管桩C80用220kg/m3）。标准稠度用水量低。与减水剂具有良好的相容性饱和掺量时具有较大的流动性，经时损失小。在较高流动性时不泌水。抗冲击、耐磨性好。合理的早期强度、较高的长期、后期强度。粒度分布合理，颗粒球形指数高，堆积密度高。较低的水化热。低体积收缩性（收缩导致混凝土内部产生拉应变，进而在约束条件下产生拉应力，达到一定程度产生开裂）。适宜的碱含量（0.4

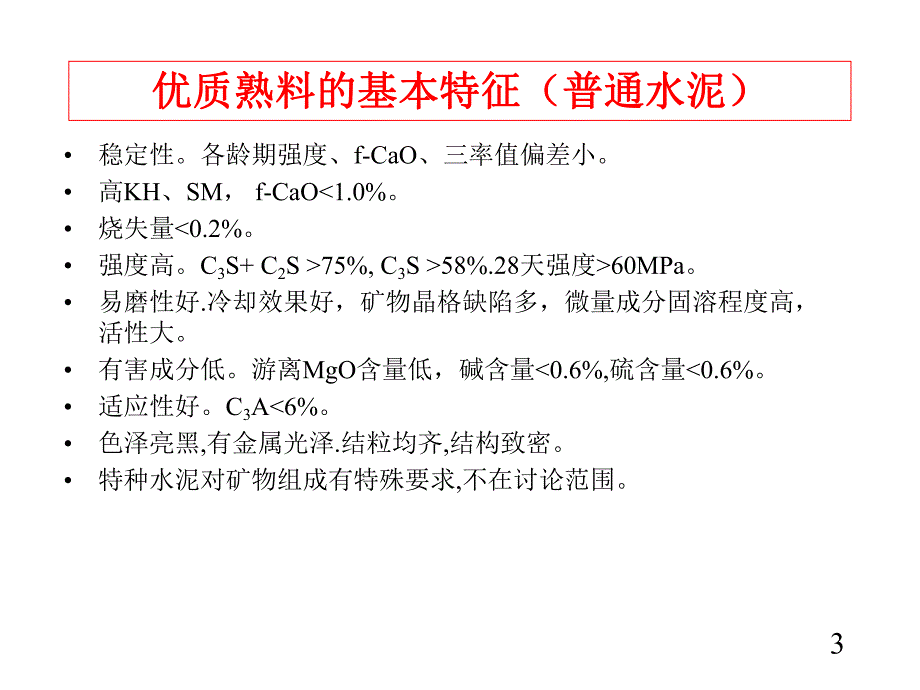

2、-0.6%）。夏季较低的出厂水泥温度。熟料矿物组成和水泥颗粒组成是关键因素熟料矿物组成和水泥颗粒组成是关键因素！3优质熟料的基本特征（普通水泥）优质熟料的基本特征（普通水泥）稳定性。各龄期强度、f-CaO、三率值偏差小。高KH、SM，f-CaO1.0%。烧失量75%,C3S 58%.28天强度60MPa。易磨性好.冷却效果好，矿物晶格缺陷多，微量成分固溶程度高，活性大。有害成分低。游离MgO含量低，碱含量0.6%,硫含量0.6%。适应性好。C3A6%。色泽亮黑,有金属光泽.结粒均齐,结构致密。特种水泥对矿物组成有特殊要求,不在讨论范围。4岩相分析岩相分析优质熟料矿物具有良好的岩相结构，晶型完整
3、，边棱均齐光洁，包裹体少。晶体尺寸适中，几何轴比大。矿物分布均匀，界面清晰。C3S有3种晶系7种变型(1070,1060,990,920,520),对应R-M-M-M-T-T-T,R型为三方晶系,M型为单斜晶系,T型为三斜晶系,这些晶体结构相近.纯 C3S在常温下为三斜晶系(T型),如含有少量MgO、Al2O3、Fe2O3、R2O等形成固溶体则为M型或R型，通常阿利特为M型或R型。高温煅烧或煅烧时间延长有利于形成M型或R型，这两种晶型强度比T型高。纯C2S有5种晶型转变(1425,1160,680,630,500),对应-h-l-,在烧成温度较高、冷却较快的熟料中因为固溶氧化物以型存在。C2S
4、 在500 下易有密度3.29g/m3的型转变为密度2.97g/m3的型，体积膨胀10%导致熟料粉化。型C2S几乎没有水硬性。贝利特为单斜晶系，正常情况下有交叉双晶条纹，烧成温度低或冷却慢的，则呈现平行双晶条纹。5岩相分析岩相分析中间相。纯C3A为等轴晶系，无多晶转化。也可固溶部分氧化物且随着固溶的碱含量增加，从立方晶体向斜方晶体转变。在反光显微镜下，快冷呈点滴状，慢冷呈矩形或柱形。因反光能力差呈暗黑色，为黑色中间相。铁相固溶体。熟料中含铁相复杂，是C6A2F-C6AF2连续固溶体的一部分，成分接近C4AF。为白色中间相。含C4AF高的熟料难磨，但抗冲击性能和抗硫酸盐性能好，在道路水泥和抗硫酸
5、盐水泥中含量较高。玻璃体。熔融液相的部分在较快的冷却速度下来不及结晶成为过冷液体。主要成分有Al2O3、Fe2O3、R2O、MgO等，快冷则玻璃体含量多（8-22%）而C3A、C4AF少，慢冷则少（0-2%）。游离氧化钙和方镁石。游离氧化钙在偏光显微镜下为无色圆粒颗粒，有明显解理。水化慢体积膨胀7.9%，造成水泥浆体局部膨胀应力。方镁石或溶解于C4AF、C3S形成固溶体，或溶于玻璃体，或以游离状态存在。前两种形式无害，约为2%，后者水化慢，体积膨胀148%，导致安定性不良。678贝利特的显微结构：反光显微镜下呈圆粒状，也可见其他不规则形状。正常熟料中具有黑白交叉双晶条纹；低温煅烧且慢冷熟料中常
6、发现有平行双晶。91011配料方案 笔者不完全同意该实验的结论（以该厂的原燃材料条件完全可以做得更好，而且实验安排过于简单），但给我们提供了解决问题的分析思路。实验结果的因素相关性定量地给出了相关程度，是工艺管理精细化水平的标志。结论在水泥行业大量的事例标本中有代表性，但是熟料率值的选择范围不是可以设定的，而是由本地原料情况决定的。如江西万年青水泥，铜陵海螺水泥，广东梅州水泥，SM、IM都不在范围内。华新案例：05年阳新熟料强度低（50左右），在石灰石品位得不到改善的情况下通过提高熟料SM情况有所提高。12岩相分析 岩相图片根据典型矿物岩相特征和含量，来判断熟料煅烧存在的缺陷。有代表性的有：均
7、匀性(视域内矿物分布均匀)；生料细度粗(贝利特周边有游离钙簇)；欠烧(A矿少晶面不清晰,B矿不具有双晶)；过烧(阿利特界面侵蚀)；还原气氛或含硫高(有二价铁矿物,手指状、树叶状B矿多）；冷却效果差（B矿呈花蕾状、脑状，观察到型。C3A呈四方片状或叶片状，冷却好时则是点滴状、点线状、骨骼状）。13存在的共性问题存在的共性问题 岩相试验揭示的问题岩相试验揭示的问题武穴秭归昭通襄樊恩施黄石DK株洲武穴鹤峰恩施万源宜昌宜昌株洲阳新鹤峰入窑生料入窑生料成分波动成分波动大大生料细度生料细度粗粗n 生料细度粗，入窑成分波动大图中 C2S fCaO信阳公司 图中灰颜色颗粒为C3S，上图熟料C3S含量高；图中没
8、有发现C2S和fCaO成簇的现象，说明生料均匀性好。襄樊 鹤峰秭归 秭归信阳信阳渠县渠县西藏西藏涪陵涪陵株洲株洲熟料冷熟料冷却效果却效果差差要内存要内存在还原在还原气氛气氛n 窑内存在还原气氛，熟料冷却慢图中深灰色块状（）为C3S；蓝色（）为C2S，C2S是由于窑内存在还原气氛和熟料冷却慢造成C3S转化而成；浅灰色（）为C3A，量很多，图中C3A为正交晶系结构，该类型的C3A活性很高，会造成水泥凝结时间短，外加剂适应性差。西藏1#窑黄石公司图中灰色块状（）为C3S，C3S边缘整齐说明熟料有较好的冷却条件，C3S颗粒均齐，说明矿物发育好；蓝色（）为C2S，量较少，并为分散分布；浅色（）为中间项，
9、充足而均匀，C3A为立方晶系结构，这种类型的C3A，不会影响水泥凝结时间异常。14安定性合格。f-CaO1.5%,游离MgO5%。全S0.6%,R2O0.6%。烧失量0.2%(不含未燃烬碳粒)。重金属、放射性物质达到安全标准。中热水泥、高抗水泥对C3A有特殊要求。道路水泥对C4AF有特殊要求。熟料质量控制要点安全153、熟料质量控制要点稳定原燃材料来源稳定。石灰石、煤炭均化。案例：宜昌公司6月铝值校正原料出现变化，引起窑长期波动。出磨生料、入窑生料偏差在质量KPI范围内。减少堵仓事故，计量准确，生料库均化效果好。热工制度稳定，提高操作水平，减少停窑次数，系统漏风、结皮情况较好。熟料强度、f-C
10、aO偏差在质量KPI范围内。16合理的率值选择，推荐高KH(0.90-0.92)、高SM(2.5-2.8)、中IM(1.5-1.7)。但从水泥工作性能的角度，国外水泥界流行中KH(0.89-0.91)、高SM(2.5-2.8)、低IM(0.9-1.2)的理论实践。良好的热工制度，涉及到烧成温度(高温可以固溶更多的微量氧化物,提高硅酸盐矿物活性减少溶剂矿物含量,对熟料强度及外加剂相容性都有利)、冷却速度(快冷使中间体析晶减少,对水泥和外加剂的相容性有利)、烧成气氛(还原气氛使Fe2O3 还原成更低熔点的FeO,物料结粒大,黄心料多。A矿发育不良，B矿晶型不好，C3A多。暗色中间体析晶严重，水泥强
11、度下降，需水量增大，外加剂相容性变差），薄料快烧，活泼有力的火焰。合理的中间产品质量控制。生料细度200m筛余1%,煤粉水分1.5%,煤粉细度8%,无烟煤则1300g/l,f-CaO1.0%,全S0.6%,R2O0.7%,强度春冬好,夏秋差(下降3-5兆帕)。夏秋两季,冷却媒质温度高,熟料冷却效果差.碱进入玻璃态的比例少(这部分不影响强度),固溶到C3S、C3A矿物的比例大。硅酸盐矿物少量固溶氧化物、碱能提高活性，碱含量达到0.70.9区间，将引起熟料强度显著下降。行动方案 寻找低碱硅质原料寻找低碱硅质原料(京兰永兴熟料碱高,热天用硅石代替50%页岩,熟料强度提高2-3兆帕)。强化熟料冷却效果强化熟料冷却效果。建立硫碱平衡（硫碱比0.81.2），减少原料硫碱摄入；窑减产，操作上燃烧器伸进窑内200左右产生后冷却带，提高烧成带温度；在窑限产前提下，有条件控制生料细度，游离石灰控制在1%以下。减少有害成分对强度的影响。结论：上策是替换富含碱原料避开高碱危险区，其次只能是在维持窑正常运转的结论：上策是替换富含碱原料避开高碱危险区，其次只能是在维持窑正常运转的前提下，尽可能降低碱对强度的影响，很难消除影响。前提下，尽可能降低碱对强度的影响，很难消除影响。高碱熟料案例分析襄樊公司
