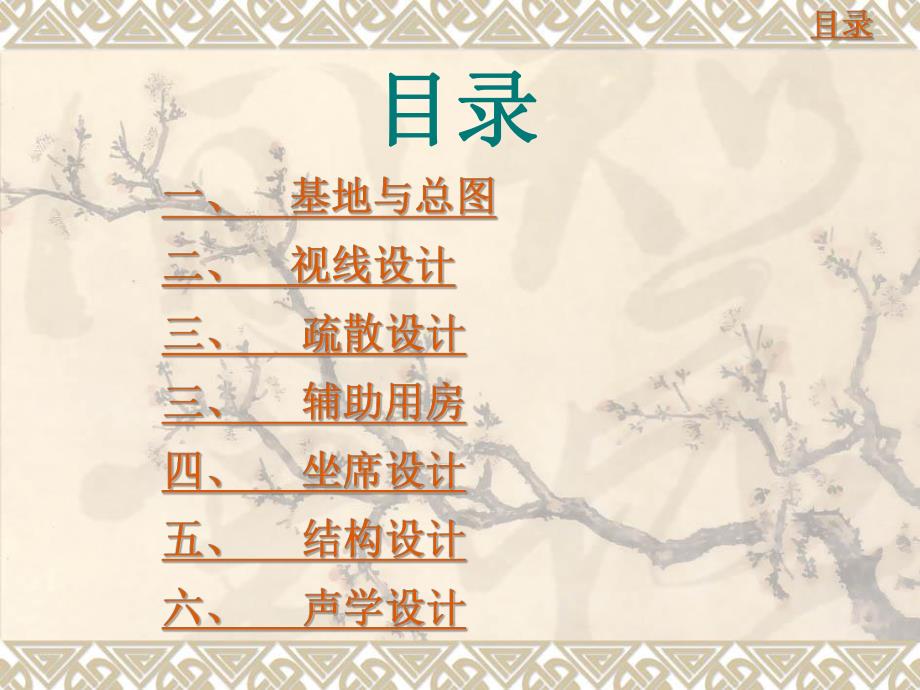

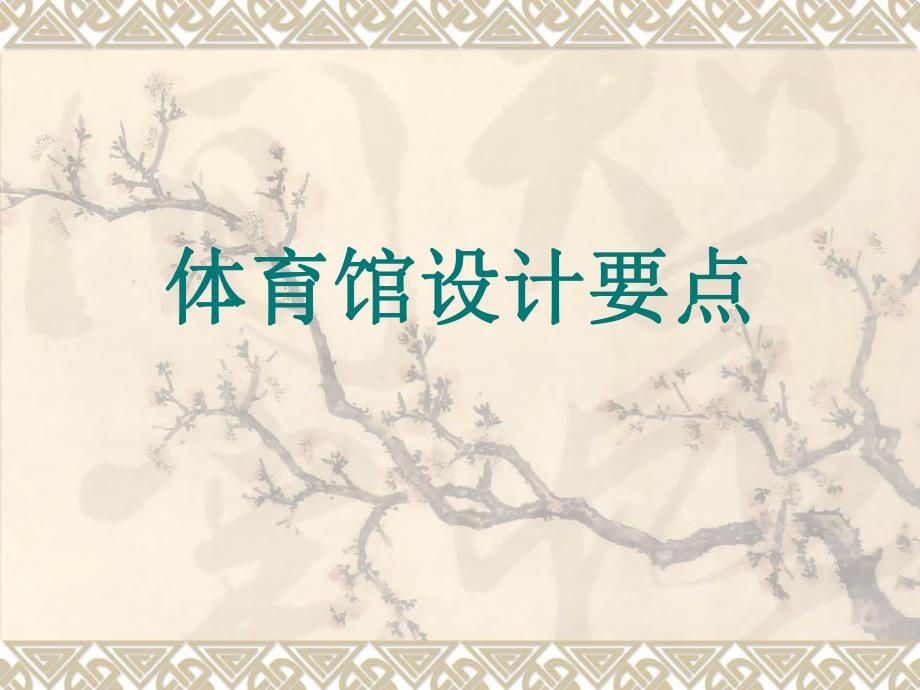

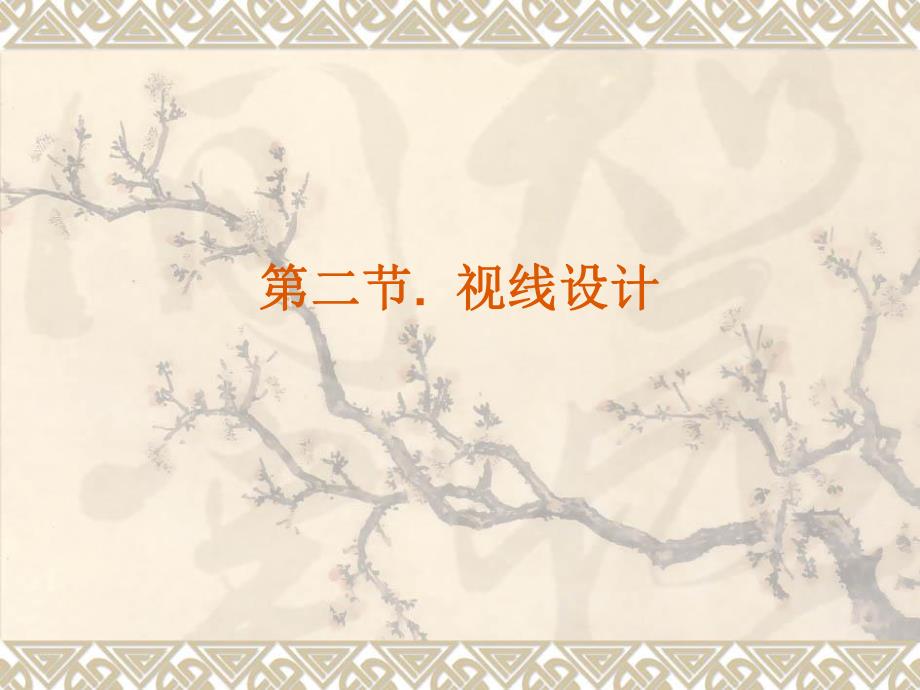

1、体育馆设计要点体育馆设计要点目录目录第二节第二节.视线设计视线设计（一）基本要求v1 通视：视线无遮挡，看得见观赏对象；v2 明视：看得清观赏对象，应控制视距：v3 真实：视线同画面的成角小会导致透视变形过大，引起视觉失真，所以应控制视线同画面的角度。v4 舒适：以观赏范围不小于人眼的中心视野和不超出周围视野为宜。（二）主要影响因素v1 通视：视线设计的基本前提。v2 明视：其影响因素有三，视距、识别尺度、视点选定。视距、识别尺度、视点选定。v3 真实：其影响因素主要有方位角和高度角方位角和高度角。视距与识别尺度v视距：坐席至视点的水平距离v识别尺度：观赏对象代表部位的尺寸。视距与识别尺度v注
2、：若在大型场馆观赏识别尺度较小的项目时，可通过改换较大的识别对象或者使用极限视距来降低其明视的要求。视点选定v视点：体育场地上相对于坐席的 最远点，成为平面视点。v视点选定：剖面视线设计视点的 选择为保证所有座席都能看到全 部场地，应是距本看台最近的最 不利点。2024-5-59体育馆：视点应选在场地边线上或其上空3050cm，圆形场 地应选在F1或F2，不宜选择F3。视点选定方位角与高度角v 方位角：座席至场地中心点的连线与场地短轴的夹角，此角度越小，真实性越好。v高度角：人眼至场地中心点的连线与以人眼所处水平面的夹角。观众席布局应进行视觉质 量评价根据视觉质量分区 图，控制比赛厅的尺寸。三
3、.视觉质量评价1 最大视距之内的坐席可按每增减识别尺度1CM，其清晰视距随之减少8.6M为极差排列档次。2 透视变形每折减20%为一区，相应的方位角分别是37 53 66.5 78.5 90度。坐席每经一区视质下降1.6M 视距，5区合8M，视距降一个档次。v比赛厅轮廓尺寸参考（四）剖面视线设计看台剖面视线设计可采用数解法进行计算或者作图法直接绘制。常用的计算方法有1 任意台计算法2 逐排计算方法3 折线计算方法4 活动席计算方法1 任意阶计算方法Y:台阶高度，一般控制在50CM 之内，不能超过60CM,超过要加扶手栏杆。D:排深，当坐席设靠椅时，一般取7585CM,条凳取6576cm,首排一般加宽到100cm.X:起始距离，看台前言之剖面视点水平距离。一般35MY1:首排高度，考虑替补运动员在缓冲带上行走不至遮挡观众视线。一般80100CM。C：视线升高差，一般为6CM,排数多的时候4CM.眼位高度：中国人座视眼高115cm,站视眼高160cm.1 任意阶计算方法根据每一排的高度逐一计算。2逐排计算方法将46排为一组整体升高，便于施工。3 折线计算法多功能体育馆在观赏小场地体育赛事和文艺演出是多布置活动性的观众坐席。4 活动席计算方法
