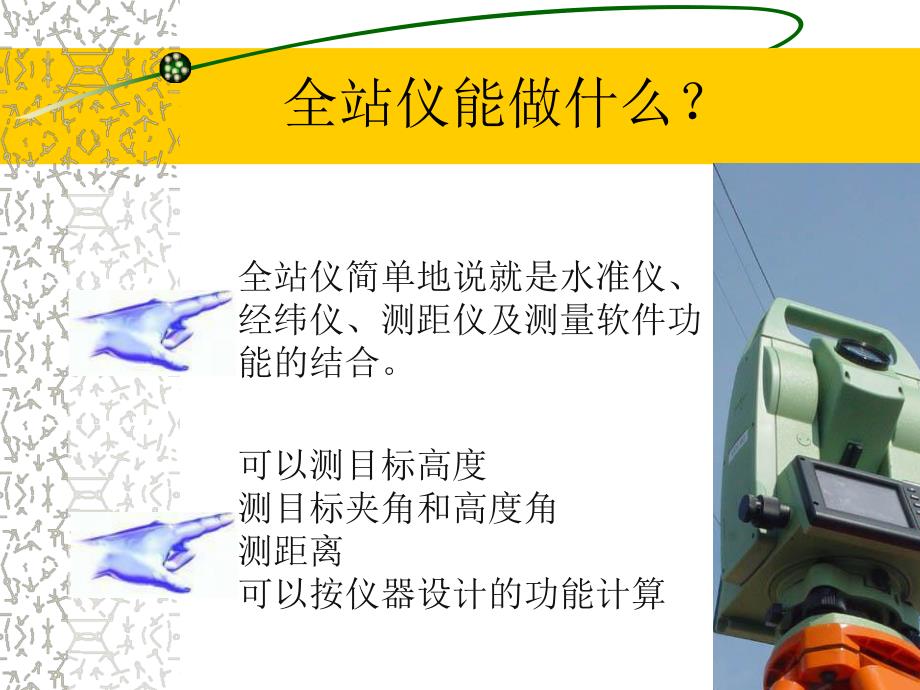

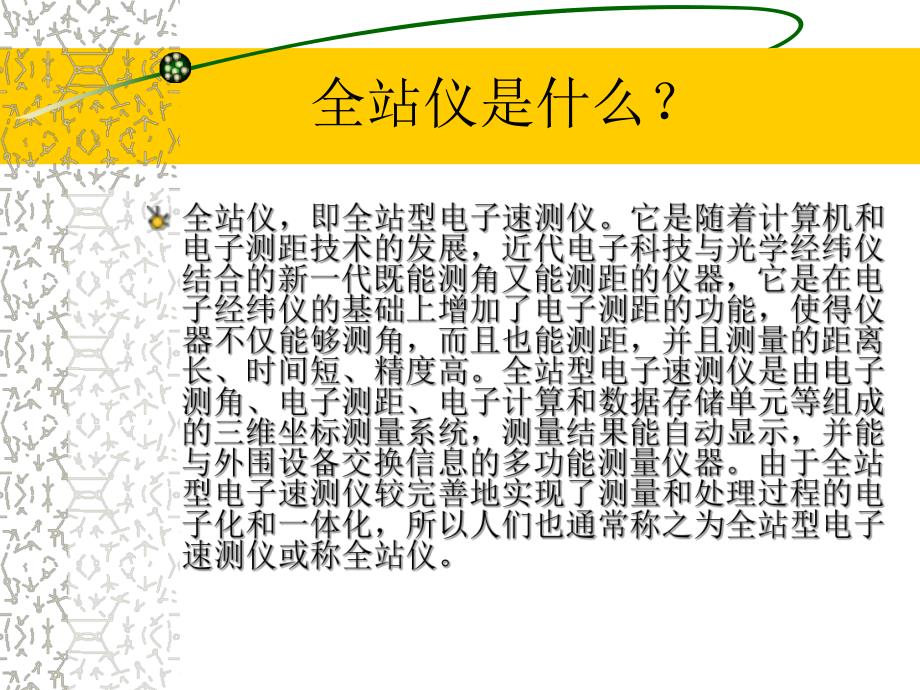

1、全站仪是什么？全站仪能做什么？全站仪简单地说就是水准仪、经纬仪、测距仪及测量软件功能的结合。可以测目标高度测目标夹角和高度角测距离可以按仪器设计的功能计算全站仪的硬件功能1、电子测角，数字显示2、电子测距，数字显示3、自动计算，数字显示4、自带存储空间用于存入和测量数据。全站仪的用途及工作原理主要用途：测距、测角。可以代替经纬仪，但不能代替水准仪。2秒全站仪测角精度与2秒的经纬仪完全相同，而高差测量是通过垂直角和水平距离计算出来的，对于高精度的水准来说，全站仪的精度不够，但可以用限制距离的测量方式代替低等级的水准测量。全站仪测角部分采用“角度度盘+角度传感器”获得角度的数字化数据，测距部分与光
2、电测距仪完全相同，而且大多采用电磁波测相技术实现的。坐标放样坐标测量边角放样对边测量悬高测量直线放样面积测量后方交会高程传递相对直线坐标坐标正反算相对直线放样线路放样断面测量地形测量全站仪常见机载应用程序种类全站仪必备的硬件功能读数头测角测角：提供水平角（HAR）和竖直角(VA)测距头测距测距：提供水平距离(HD)和高差(VD)全站仪的两种测距方式1、红外测距2、激光测距全站仪的两种测角方式1、光栅增量式测角 2、绝对编码式测角 苏州一光全站仪型号OTS612/615OTS712/715RTS612/615RTS712/715绝对编码绝对编码OTS238/538OTS632/635(N)OTS
3、702/705RTS238/538RTS632/635RTS602/605RTS702/705光栅增量光栅增量激光测距激光测距红外测距红外测距测角方式测距方式角度距离计算坐标公式x=测站x+平距 COS(方位角方位角）y=测站y+平距 SIN(方位角方位角）全站仪的距离计算测量工作需要的是平距和高差影响平距的参数有天顶角和斜距i测站点SV AH D目标点TZsZttS DV D=SD SIN（VA）=SD COS（VA）设置测站定向后，全站仪可以为我们提供些什么数据？测站点到目标点的平距参与坐标计算测站点到目标点的高差用于计算坐标点的高程（H）测站点到目标点的方位角，用于计算目标点的平面坐标。
4、测量坐标、夹角、距离利用全站仪数字化测图1、全站仪野外采集坐标、绘制草图。2、全站仪数据下载到电脑进行数据格式转换。3、坐标数据展绘到成图软件。4、根据野外草图绘制地形图。5、编辑地形图。6、地形图输出，地形图入库。坐标放样操作1、输入待放样点坐标仪器计算出测站到待放样点间的距离和方位角进入放样界面将水平角差调到0度0分0秒或接近0度指挥棱镜进入望远镜照准后测距根据屏幕提示的距离差指挥棱镜前后左右移动重新照准、测距、指挥棱镜移动直到屏幕显示的角度差和距离差满足放样要求。后方交会测角交会：需要测量至少三个已知点。边角交会：需要测量至少两个已知点。全站仪一般是用边角交会后方交会操作（根据仪器的不同
5、，有的会要求一次把所有要测的点的坐标全部调入，有的会要求调一个测一个）（仪器会读取当前的角度和距离）（根据读取的角度距离数据和调入的测量点坐标计算出待测点的坐标，测量点多于2个点时则进行平差处理）OABPbaXY后方交会计算tantantantan)(tantanABBApyyxxxtantantantan)(tantanABBApxxyyybcacb2arccos222acbca2arccos222180 fc角度闭合差在容许范围内时，以 改正和角，并代入下式3f后方交会适用范围1、需要引一个控制点2、控制点的精度要求较高，极差测坐标不能满足精度要求。3、在待测点上有两个或两个以上的控制点通
6、视。OABPbaXY角距放样1、参考方向2、待放样点与参考方向的夹角3、待放样点到仪器的水平距离已知夹角和距离的放样方式如：线路放样圆形建筑或椭圆形建筑角距放样30度对边测量操作照准第一点后按测距确认将该点作为基点照准第二点后按测距确认后即显示两点间的平距、高差和斜距照准其它点测距、确认对边测量：不在待测点上架设仪器的情况下，利用两个点的假设坐标来计算它们之间的平距、斜距和高差。对边测量按功能分为相邻对边测量和放射对边测量两种：适用于测定相邻两点间的距离，如：AB、BC.间的距离。适用于测量各点相对于某基点的距离，如：AB、BC间的距离。222212121ZZYYXXdSD222121YYXX
7、dHD21ZZdVD适用：横断面测量、桩间距测量、楼间距测量。对边测量用于横断面测量第一步、基点测量。要求跑镜员报回当前棱镜高度，操作人员输入当前棱镜的正确高度，跑镜员在中桩上安置棱镜后，瞄准棱镜后测距，并将该点确定为基点。第二步、变坡点测量跑镜人员在变坡点上架设棱镜。跑镜人员应报回棱镜高度和当前位置（位于中桩左边还是右边）。操作员输入跑镜人员报回的棱镜高，照准棱镜测距。测距完成后检查当前变坡点的选择是否正确，再根据跑镜员报回的位置按左负右将dHD记入第一行偏距行，dVD记入第二行高差行。记录结束后开始一下变坡点的测量。断面号：K104540基点高程：734.256m偏距m 1.55.6527
8、.5412.3226.55416.840高差m1.1211.5641.7541.2412.0125.124高程m 对边测量用于横断面测量高程(m)偏距(m)23.5m0.00m8.763 12.57420.15220.15221.984 22.851面积测量面积测量依次测量待测区域的各特征点的坐标，或调取已经存储的坐标数据来计算待测区域的面积。1、可以任意点设站，尽可能保证一站可以测完所有特征点。2、如果不能一站测完所有点，则可以分块测量所有特征点在同一坐标系下的坐标值进行调用计算（600/700），也可以分块测量后面积相加(630/600/700)。3、测量的特征点越多，精度越高。4、测量不
9、需要闭合到起点。分块面积测量返回调取坐标计算面积返回提高面积测量精度加密前加密后返回所有特征点都只要测一次返回悬高测量间接测量目标高度，适用于无法直接测量高 度的时候。分类：1、有棱镜高 2、无棱镜高悬高测量操作1、把棱镜放在待测目标正下方。2、输入当前棱镜高。3、瞄准棱镜测距。4、转动望远镜照准待测目标，仪器显示当前高度。1、把棱镜放在待测目标正下方。2、输入当前棱镜高。3、瞄准棱镜测距。4、转动望远镜照准0高度点后将该点设为0高度点。5、转动望远镜照准待测目标，仪器显示当前高度。悬高测量原理（有棱镜高）（有棱镜高）)sin(1VASDHD)cos(11VASDVD2122tan)sin(t
10、anVAVASDVAHDVDHPVASDVAVASDHPVDVD.)cos(tan)sin(.12112悬高返回1、把棱镜放在待测目标正下方。2、输入当前棱镜高。(P.H)3、测量棱镜距离。（SD、VA1）4、转动望远镜照准待测目标，仪器显示当前高度。（VA2）悬高测量原理（无棱镜高）（无棱镜高）返回)sin(VASDHD11tan)sin(tan1VAVASDVAHDVD1212tan)sin(tan)sin(VAVASDVAVASDVDVD悬高222tan)sin(tanVAVASDVAHDVD1、把棱镜放在待测目标正下方。2、瞄准棱镜测距。(SD,VA)3、转动望远镜照准0高度点后将该点
11、设为0高度点。(VA1)4、转动望远镜照准待测目标，仪器显示当前高度。(VA2)相对直线坐标相对坐标系的建立起点A（0,0,0）终点B（100,0,0）2038测站C(20,38,H)测量起点A测量终点B获得测站的相对坐标测量其它的待测点，获得待测点的相对坐标先通过两个点定义一条基线，以起点为坐标原点，起点到终点的方向作为X轴的正方向，顺时针方向90为Y轴正方向建立一个独立的坐标系。操作相对直线坐标计算原理测站坐标计算)cos(22122213HDHDHDHDHD已知数据：HD1、HD2、32sinarcsinHDHD起点A终点B测站CHD1HD2HD3sincos11HDyHDxssHD1:
12、C到A的距离HD2:C到B的距离HD3:A到B的距离 :ACB :BAC直线放样注意事项：1、施测前必须设置测站和定向。2、起点和终点坐标可以调取，也可以实地测量。3、按起点到终点为前进方向，偏距按左负右正输入。通过两个已知点定义一条基线，输入距离起点的长度和偏距计算出坐标进行放样。直线放样操作步骤直线放样计算原理90 AZAZn360)cos()cos(1nnAZdAZlxx)sin()sin(1nnAZdAZlyyd:输入的长度l:输入的偏距角度偏心法测坐标在待测目标无法直接放置棱镜时，可以待测目标旁边等距离处放置棱镜，以获得待测目标的距离、再照准待测目标中心获得方位角即可计算出待测目标的
13、坐标。角度偏心法操作电子经纬仪的功能水平角置零水平角锁定左右角切换角度坡度切换角度复测测距（已经连接测距头）照明电子经纬仪与光学经纬仪的区别DT100DT2000000000000001060000水平角置零功能：将水平角设为000。适用情况：从已知方向拨一个已知角度。激光经纬仪适用于大型船舶的制造；中小型水坝坝体位移测量；重型机器的窗身校正，机件变形测量；港口、桥梁工程；大型管道、管线的铺设；隧道、井巷工程；高层建筑、大型塔架；飞机机架安装；天顶方向的垂线测量；J2-JDEJ2-JDEJ2-JDA/J2-JCJ2-JDA/J2-JCLT200LT200LTLT激光投线仪提供水平和竖直方向的激
14、光线激光投线仪LX310DT/410DT激光投线仪激光扫平仪JP3JP300激光垂准仪提供上下两条垂直线适用：电梯安装、高层建筑。JC100技术参数仪器型号JC100上对点精度2(中误差)下对点精度2(中误差)自动安平范围3工作范围上、下150米遥控距离30米激光波长635nm电源4.8V 可充电电池连续工作时间约12小时工作温度-20-50仪器尺寸mm160 x230仪器重量Kg4.5Kg线路认识常见平曲线组成直线段圆曲线段缓和曲线段了解线路的中线、前进方向、左右边线、五大桩、主点命名方法、偏角、转点、线路的组成。平曲线了解ZH1HY1QZ1JD1YH1HZ1ZY2QZ2YZ2YZ2)(偏角)(偏角路线的转折角右左1JD2JD路线前进方向180右180左时为右偏角180时为左偏角180P356里程桩的命名各桩的桩号表示该桩距路线起点的里程，例如：某交点桩距路线起点的距离为3135.12m，其桩号为JD3+135.12。P356竖曲线180)(arctanarctan2121iiii为凸形0为凹形0)(1i)(1i)(1iP386竖曲线计算RRO2xyACBDE1i2i)(2121iiRT切线长：)(L21iiR曲线长：)(2121iiRT外矢距：Rxyii22各点的标高改正值：计算示例：P387
