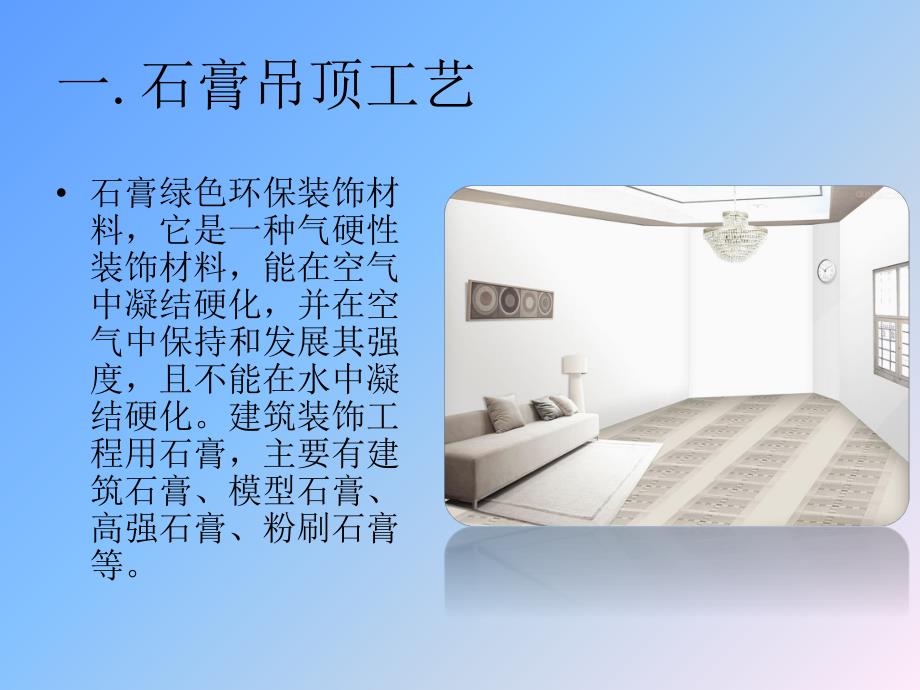

1、吊顶施工工艺一.石膏吊顶工艺 石膏绿色环保装饰材料，它是一种气硬性装饰材料，能在空气中凝结硬化，并在空气中保持和发展其强度，且不能在水中凝结硬化。建筑装饰工程用石膏，主要有建筑石膏、模型石膏、高强石膏、粉刷石膏等。石膏板介绍石膏板介绍 普通纸面石膏板、耐火纸面石膏板等。长度有1800，2100，2400，2700，3000，3300和3600mm；宽度有900，1200nun；厚度有9，12，15，18mm(耐火板还有21mm和25mm厚)，多用9mm和12mm；1、建筑装饰建筑装饰石膏石膏1、建筑装饰石膏的生产生产石膏的主要原料是含硫酸钙的天然石膏或含硫酸钙的化工副产品和废渣。制备建筑装饰石
2、膏的方法是将天然或二水石膏在干燥条件下加热至107170，脱去部分水即成熟石膏。2、建筑装饰石膏的形成石膏水搅拌石膏与水发生化学反应二水石膏胶体凝聚并转化为晶体晶体逐渐变大、交错、共生、搭接产生强度硬化形成制品。3、建筑石膏的性质凝结硬化快、强度较低；体积略有膨胀；孔隙率大、保湿、吸声性能较好；耐水性差、抗冻性差；调温、调湿性较好；具有良好的防火性。4、建筑装饰石膏的技术要求建筑石膏的技术要求主要有强度、细度和凝结时间，并且按强度、细度和凝结时间可规划为合格品、优等品等级别。5、装饰石膏的应用在室内作为装饰材料较为适合，作为绝热、保湿、吸声和防火也适宜；同时还可以用作石膏模面灰浆、装饰制品和石
3、膏板、装饰花、装饰配件、石膏角线等。2 2、其他其他石膏石膏1、模型石膏模型石膏也称型半水石膏，其杂质少，色白，主要用于陶瓷的制坯工艺，少量用于装饰浮雕，石膏工艺品；同时大量运用在装饰圆雕上，其材料塑性强、价格便宜，多用于一些工艺品及塑像制品。2、高强石膏将生石膏放置于高压蒸锅内，在压力0.13MPa，温度124下蒸炼，形成熟石膏，再磨细，得到的白色粉末成为高强石膏。高强石膏主要用于室内高级抹灰材料、各种石膏板材料、嵌条、大型石膏浮雕画、大型石膏雕塑。3、粉刷石膏粉刷石膏是一种新型的抹灰材料，是无水石膏和半水石膏的混合型材料。此材料作为建筑施工内墙装修时，操作十分简便，在使用前，只需将清水混凝
4、土墙表面上的灰尘、滑腻、污垢等清楚干净，就可以使用粉刷石膏进行抹灰，并且以此成活率高，项目进度效率高，速度快3 3、石膏装饰石膏装饰制品制品1、石膏板材类制品性质：石膏板是以石膏为主要原料。加入纤维、胶粘剂、稳定剂，经混炼、压制、浇注干燥而成，所有的纤维材料加入玻璃纤维，以增强板材的强度。版面可制成平面，也可制成有浮雕图案，以及带有小孔、洞的装饰石膏板。具有防火、隔音、重量轻、强度高、收缩率小的特点，且稳定性好、不老化、防虫蛀、施工简便。特点：a、生产能耗低、效率高。b、质量。c、保温隔热。d、防火性强。e、隔音好。f、装饰功能好。g、可施工性强。h、居住性能良好、绿色环保。i、节省空间。分类
5、：装饰石膏板、纸面石膏板、嵌式石膏板、耐火纸面石膏板、耐水纸面石膏板、吸声用穿孔石膏板。艺术石膏类制品：石膏造型；装饰石膏角线；石膏壁画；石膏艺术顶棚、灯圈、角花；石膏艺术廊柱；石膏切块；4 4、石膏制品的施工石膏制品的施工工艺工艺主要主要施工机具施工机具直流电焊机、电动无齿锯、手电钻、螺丝刀、射钉枪、线坠、靠尺等。工艺流程工艺流程弹线安装吊顶安装主龙骨安装次龙骨起拱调平安装装饰石膏板（矿棉板）施工方法施工方法（1）根据图纸先在墙上、柱上弹出顶棚标高水平墨线，在顶板上画出吊顶布局，确定吊杆位置并焊接在原预留吊筋上。（2）根据吊顶标高安装大龙骨，基本定位后调节吊挂，抄平下皮（注意起拱量）；再根据
6、板的规格确定中、小龙骨位置。（3）主龙骨间距一般为1000mm，龙骨接头要错开；（4）施工过程中应注意各工种之间的配合，待顶棚内的风口、灯具、消防管线的施工完毕，通过各种试验后方可安装面板。（5）装饰石膏板、矿棉板安装。应注意石膏板、矿棉板的表面色泽，必须符合规范要求，对石膏板、矿棉板的几何尺寸进行核定，偏差在1mm；安装方法安装方法（1）搁置平放法。采用T形铝合金龙骨或轻钢龙骨，可将装饰石膏板或矿棉板搁置在由T形龙骨组成的各个格栅上，即完成吊顶安装。（2）螺钉固定法。当采用U形轻钢龙骨时，装饰石膏板或矿棉板可用镀锌自攻螺钉固定在U形龙骨上，孔眼用腻子补平，再用与板面颜色相同的色浆涂刷。如用木
7、龙骨时，装饰石膏板可用镀锌圆钉或木钉与木龙骨钉牢，钉子与板面距离不应小于15mm，钉子间距为150mm左右，宜均匀布置。钉帽嵌入石膏板深度0.5-1mm为宜，应涂刷防锈漆；钉眼用腻子补平，再用与板面颜色相同的色浆涂刷。（3）粘贴安装法。采用轻钢龙骨促成的隐蔽式装配吊顶时，可采用胶粘剂将装饰石膏板、矿棉板直接粘贴在龙骨上。常见施工缺陷及预防措施常见施工缺陷及预防措施（1）吊顶不平。主龙骨安装时吊杆调平不认真，会造成各吊杆点的标高不一致；施工时因认真操作，检查各吊杆点的紧挂程度，并拉通线检查标高与平整度是否符合设计要求，和规范标准的规定。（2）轻钢龙骨局部节点构造不合理。吊顶轻钢骨架在留洞、灯具口
8、、通风口等处，应按图纸上的相应节点构造设置龙骨及连接件，使构造符合图纸上的要求，以保证吊挂的刚度。（3）轻钢骨架吊固不牢。顶棚的轻钢骨架影调在主体结构上，并应拧紧吊杆螺母，以控制。及固定设计标高。顶棚内的管线、设备件不的掉固在轻钢骨架上。，（4）罩面板切块间缝隙不直。照片板规格有偏差、安装不正都会造成这种缺陷。施工时应注意板块规格，拉线找正安装固定时保证平整对直。（5）牙缝条、压边条不严密。不选择平直，加工条材料规格不一致。使用时应经过选择，操作拉线，找正后固定、压粘。（6）颜色不均匀。石膏板、矿棉板吊顶要注意板块的色差，一方颜色不均匀的质量弊病。二、二、PVCPVC吊顶施工工艺 PVC塑料板
9、吊顶一般用于室内洗手间、厨房等区域的吊顶，目前此种类型的吊顶已经越来越多的被铝合金装饰板吊顶所取代，故目前已较少应用。1、材料准备材料准备轻钢龙骨、配件、吊杆、膨胀螺栓、PVC板等，进场检验合格且是否有出厂合格证及材料质量证明。2、机具准备机具准备型材切割机、电动曲线锯、手电钻、电锤、自攻螺钉钻、手提电动砂纸机等。3、作业条件作业条件1、在所要吊顶的范围内，机电安装均已施工完毕，各种管线均已试压合格，且已经过隐蔽验收。2、已确定灯位、通风口及各种照明孔口的位置。3、顶棚罩面板安装前，应作完墙地、湿作业工程项目。4、搭好顶棚施工操作平台架子。5、木头架顶棚在大面积施工前，应做样板间，对顶棚的起拱
10、度、灯槽、窗帘盒、通风口等处进行构造处理，经鉴定后再大面积施工。4、施工工艺施工工艺 1、工艺流程 基层清理弹线安装龙骨弱电、综合布线敷设隐蔽检查安装PVC板成品保护分项验收；2、弹线：根据吊顶设计标高弹吊顶线作为安装的标准线。3、安装龙骨：一般采用木头龙骨，吊顶主龙骨间距为9001000mm。安装龙骨时，应将主龙骨吊挂件连接在主龙骨上，拧紧螺丝，并根据要求吊顶起拱1200，随时检查龙骨的平整度。房间内主龙骨沿灯具的长方向排布，注意避开灯具位置；走廊内主龙骨沿走廊短方向排布；4、隐蔽检查：在水电安装、试水、打压完毕后，应对龙骨进行隐蔽检查，合格后方可进入下道工序；5、安装饰面板：PVC板选用认
11、可的规格形式，PVC板直接搭在龙骨上即可。随安板随安配套的小龙骨，安装时操作工人须戴白手套，以防止污染。600600PVC板安装详图如下：5、质量质量要求要求 1、主控项目主控项目(1)、吊顶标高、尺寸、起拱和造型应符合设计要求。(2)、饰面材料的材质、品种、规格、图案和颜色应符合设计要求。(3)、饰面材料的安装应稳固严密。饰面材料与龙骨的搭接宽度应大于龙骨受力面宽度的2/3。(4)、吊杆、龙骨的材质、规格、安装间距及连接方式应符合设计要求。木龙骨应进行防腐、防火处理。(5)、明龙骨吊顶工程的吊杆和龙骨安装必须牢固。2、一般项目、一般项目(1)、饰面材料表面应洁净、色泽一致，不得有翘曲，裂缝及
12、缺损。饰面板与明龙骨的搭接应平整、吻合，压条应平直、宽度一致。(2)、饰面板上的灯具、烟感器、喷淋头、风口蓖子等设备的位置应合理、美观，与饰面板的交接应吻合、严密。(3)、吊顶内填充吸声材料的品种和铺设厚度应符合设计要求，并应有防散落措施。(4)、明龙骨吊顶工程安装的允许偏差和检验方法应符合下表的规定。6、成品成品保护保护 1、轻钢骨架、罩面板及其他吊顶材料在入场存放、使用过程中应严格管理，保证不变形、不受潮、不生锈.2、装修吊顶用吊杆严禁挪做机电管道、线路吊挂用；机电管道、线路如与吊顶吊杆位置矛盾，须经过项目技术人员同意后更改，不得随意改变、挪动吊杆。3、吊顶龙骨上禁止铺设机电管道、线路。4
13、、为了保护成品，罩面板安装必须在棚内管道、试水、保温等一切工序全部验收后进行。5、设专人负责成品保护工作，发现有保护设施损坏的，要及时恢复。6、工序交接全部采用书面形式由双方签字认可，由下道工序作业人员和成品保护负责人同时签字确认，并保存工序交接书面材料，下道工序作业人员对防止成品的污染、损坏或丢失负直接责任，成品保护专人对成品保护负监督、检查责任。7、安全措施、安全措施 1、现场临时水电设专人管理，不得有长流水、长明灯。2、工人操作地点和周围必须清洁整齐，做到活完脚下清，工完场地清，制定严格的成品保护措施。3、持证上岗制：特殊工种必须持有上岗操作证，严禁无证上岗。4、中小型机具经检验合格，履
14、行验收手续后方可使用。同时应由专门人员使用操作并负责维修保养。必须建立中小型 机具的安全操作制度，并将安全操作制度牌挂在机具旁明显处。5、中小型机具的安全防护装置必须保持齐全、完好、灵敏有效。6、使用人字梯攀高作业时只准一人使用，禁止同时两人作业。吊顶龙骨安装前，应按设计要求对房间净高、洞口标高和吊顶内的管道、设备及其支架的标高进行交接检验。金属埋件、吊杆、龙骨应经过表面防腐处理；木质吊杆、龙骨及饰面板必须进行防腐和防火处理。重型灯具、电扇及其他重型设备严禁安装在吊顶工程的龙骨上。安装饰面板前应完成吊顶内管道和设备的调试及验收。饰面材料的材质、品种、规格、图案和颜色应符合设计要求。当饰面材料为玻璃板时，应使用安全玻璃或采取可靠的安全措施。吊杆、龙骨以及暗龙骨吊顶的饰面材料必须安装牢固。明龙骨吊顶的饰面材料必须安装稳固严密，与龙骨的搭接宽度应大于龙骨受力面宽度的2/3。金属吊杆、龙骨的接缝应平整、吻合，颜色一致，无翘曲、锤印。木质吊杆、龙骨应平整、顺直，无劈裂、变形。饰面材料表面应洁净、色泽一致，不得有翘曲、裂缝及缺损。压条应平直、宽窄一致；饰面板与明龙骨的搭接应平整、吻合。接缝应按工艺标准进行防裂处理。吊顶内填充吸声材料的品种和铺设厚度应符合设计要求，并应有防散落措施。
