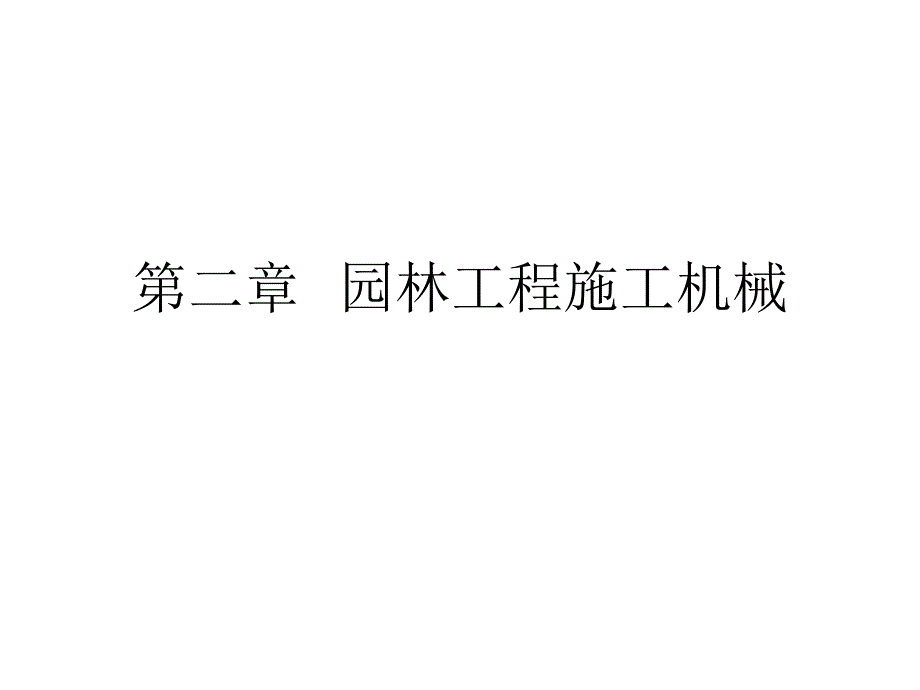

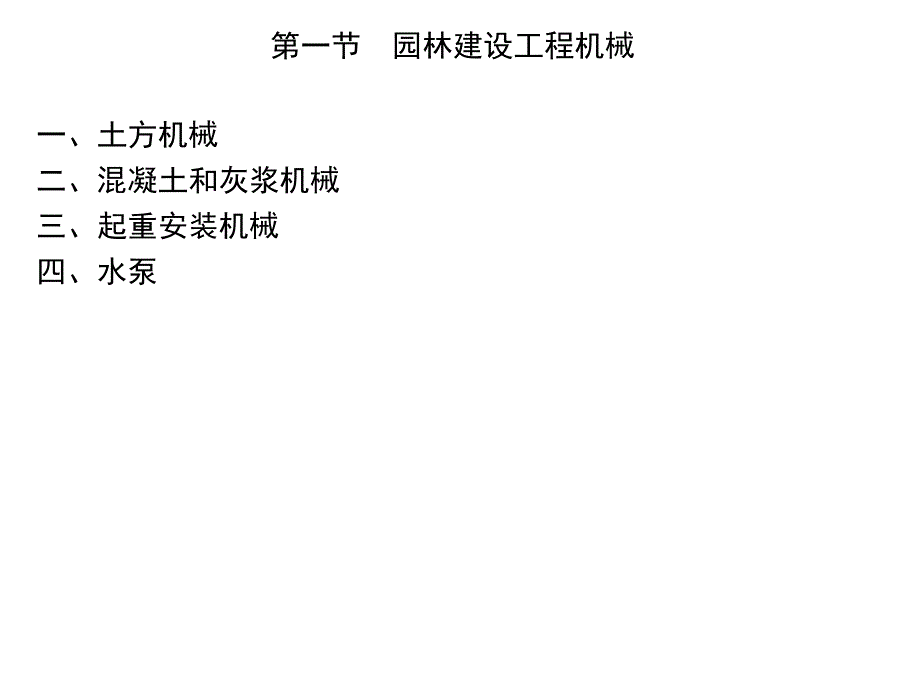

1、园林工程施工第二章 园林工程施工机械第一节园林建设工程机械一、土方机械二、混凝土和灰浆机械三、起重安装机械四、水泵一、土方机械1.推土机图-上海型推土机构造示意图推土刀下撑臂上撑臂“”形架5液压油缸6引导轮7托带轮8支重轮9驱动轮10履带一、土方机械表-推土机主要技术数据和工作性能一、土方机械2.铲运机图-拖式铲运机的构造a)2.5型铲运机b)6型铲运机1拖把2前轮3油管4辕架5工作油缸6斗门7铲斗8机架9后轮10尾架一、土方机械图-自行式型铲运机的构造1驾驶室2前轮3中央枢架4转向油缸5辕架6提斗油缸7斗门8铲斗9斗门油缸10后轮11尾架一、土方机械表-铲运机的主要技术规格一、土方机械图-型
2、挖掘机的结构1铲斗油缸2斗杆油缸3动臂油缸4回转油马达5散热器6滤油器7磁性滤油器8液压油箱9发动机10油泵11背压阀12后四路组合阀13前四路组合阀14中央回转接头15回转制动阀16限速阀17行走油马达18减速器一、土方机械3.单斗挖掘机4.压实机图-履带式单斗挖掘机的结构及工作性能示意图a)正铲b)反铲c)拉铲d)抓铲一、土方机械图2-6两轮光碾压路机外形图一、土方机械图2-7蛙式夯土机外形图1夯头2夯架3、6三角胶带4传动轴架5底盘7三角胶带轮8电动机9手把一、土方机械表2-3蛙式夯土机的主要技术数据和工作性能一、土方机械图2-8HZ380A型电动振动式夯土机外形尺寸和构造示意1电动机2
3、传动胶带3振动体4手把5支撑板6弹簧7夯板一、土方机械表2-4电动振动式夯土机的主要技术数据和工作性能5.机动翻斗车一、土方机械图2-9翻斗车外形示意图二、混凝土和灰浆机械1.混凝土机械(1)混凝土搅拌机混凝土搅拌机按搅拌混凝土过程分为周期性搅拌机和连续性搅拌机两大类。图2-10250型自落式鼓形搅拌机外形图1三通阀操纵杆2水箱3天轮4搅拌筒5电动机6水泵7进料斗8进料斗提升手柄9进料斗下降手柄10振动装置11出料手轮12出料槽二、混凝土和灰浆机械图2-11375A型强制式搅拌机外形图1上料手柄2料斗下降手柄3出料手柄4上料斗5水箱6水泵7上料斗导轨8搅拌筒二、混凝土和灰浆机械(2)混凝土泵混
4、凝土泵是将混凝土拌合物由料斗沿管道输送到浇筑设计标高的机械设备。图2-12内部振动器外形图1、11轴承2振动棒外壳3偏心轴4、6软管接头5软轴7软管锁紧扳手8增速器9电动机转子轴10胀轮式防逆装置12增速小齿轮13提手14电源开关15转盘二、混凝土和灰浆机械(3)振动器混凝土拌合物，由于泵、石材料的摩阻力和水泥浆的黏附力，在模板中是不能自行密实的，因此常依靠振动器来捣实成形。图2-13H5型外部振动器外形图1轴承座2轴承3偏心轮4键5螺钉6转子轴7长螺栓8端盖9电源线10接线盒11定子12转子13定子紧固螺钉14外壳15地脚螺钉孔2.灰浆机械二、混凝土和灰浆机械(1)灰浆搅拌机灰浆搅拌机按生产
5、过程分为周期生产与连续生产两种，按安装方式分为移动式与固定式两种。(2)灰浆输送泵灰浆输送泵用于建筑工程中灰浆的垂直和水平输送，在空气压缩机的配合下进行墙面和篷顶的抹灰喷涂施工。图2-14H200B型灰浆搅拌机外形图二、混凝土和灰浆机械图2-15隔膜式灰浆输送泵外形图三、起重安装机械图2-16履带式起重机外形图1.起重机三、起重安装机械(1)履带式起重机履带式起重机是自行式、全回转、接触面积较大、重心较低的起重机。(2)轮胎式起重机轮胎式起重机是一种自行式、全回转、起重机构安装在以轮胎为行走轮的特种底盘上的起重机，如图2-17所示。图2-17Q151型轮胎式起重机外形图(3)汽车式起重机汽车式
6、起重机是一种自行式、全回转、起重机三、起重安装机械构安装在通用特制汽车底盘上的起重机，如图2-18所示。图2-183型汽车式起重机外形图三、起重安装机械(4)塔式起重机塔式起重机是一种具有竖直塔身和回转起重臂的起重机。2.升降葫芦表2-5SH型环链手拉葫芦技术规格三、起重安装机械图2-19轨道式塔式QT10型起重机外形图1起重臂2塔身3变幅卷扬机4起重卷扬机5变幅指示器6环行集电器7回转机构8回转架9回转支承装置10电缆卷筒11配重箱12三角架13变幅定滑轮组14变幅钢丝绳15变幅动滑轮组16起重臂拖拉绳17起重钢丝绳18拉杆19起升高度限位器20起重吊钩组21夹轨器22行走机构23驾驶室24
7、螺旋千斤顶25行走车架三、起重安装机械图2-20SH型环链手拉葫芦三、起重安装机械图2-21MD型电动葫芦四、水泵图2-22悬臂式离心泵结构示意图1泵盖2泵体3叶轮4水封环5填料6填料压盖7挡水圈8轴承端盖9挡油圈甲10定位套11油标尺12泵轴13滚动轴承14挡油圈乙15挡套16键17减漏环18叶轮螺母19托架第二节栽植养护工程机械一、栽植机械二、整修机械一、栽植机械(1)挖坑机图2-23WD80型悬挂式挖坑机1减速箱2钻头3机架4传动轴5升降油缸一、栽植机械表2-6悬挂式挖坑机主要技术参数一、栽植机械图2-24手提式挖坑机a)W3型动力挖穴机b)单人便携式挖穴机一、栽植机械(2)开沟机开沟机
8、除能开设种植沟外，还可用于开掘排水沟渠和灌溉沟渠，主要有铧式和旋式两种类型。图2-25铧式开沟机a)K90开沟犁1操纵系统2绞盘箱3被动锥形轮4行走轮5、6机架7钢索8滑轮9分土刀10主翼板11副翼板12压道板13尾轮14侧压板15翻土板16犁尖17拉板18牵引钩b)K40液压开沟犁1拖拉机2橡胶软管3机架4行走轮5限深梁6油缸7连接板8犁壁9侧压板10犁铧11分土刀12拐臂13牵引拉板14牵引环一、栽植机械图2-26单圆盘旋转开沟机1减速箱2开沟圆盘3悬挂机架4切土刀(3)液压移植机液压移植机又称为自动植树机，一、栽植机械液压移植机的型号很多，我国引进的液压移植机挖坑直径为1980mm、深1
9、450mm，能移植胸径在250mm以下的树木，液压移植机的主要技术参数见表2-7。表2-7液压移植机主要工作参数一、栽植机械图2-28草坪机二、整修机械图2-27草坪车(1)草坪车将草坪的修剪机构安装在行走动力车上，二、整修机械如图2-27所示。(2)草坪机草坪机如图2-28所示，将工作机构安装在四轮小车上，使用小型汽油机作动力，由人推动行走工作，割草宽度可达1000mm。(3)无动力滚刀草坪机如图2-29所示，由人推行而进行草坪的修剪作业，割草宽度为500mm之内。(4)草坪打孔机草坪打孔机如图2-30所示，主要作草地松土工作，以加强土壤的透气性。(5)电动割灌机电动割灌机如图2-31所示，
10、主要切割细小的乔木。二、整修机械图2-29无动力滚刀草坪机二、整修机械图2-30草坪打孔机二、整修机械图2-31电动割灌机二、整修机械图2-32绿篱机二、整修机械图2-33油锯(6)绿篱机绿篱机如图2-32所示，二、整修机械用于修剪绿篱或进行树木造型作业。(7)油锯油锯如图2-33所示，可用于伐树、截木、去枝，还可以用于树木的整形、修剪。1.推土机在土石方工程中可以作哪些施工作业？2.简述自行式铲运机与拖式铲运机的区别之处。3.单斗挖土机有哪些施工作业方式？各有哪些特点？4.分别简述压路机、蛙式打夯机、振动压实机压实土方的原理。5.混凝土搅拌机的搅拌原理有哪几种？各有什么特点？6.混凝土振动机有哪几种？各适用于哪种类型的工程施工？7.自行式起重机一般有哪几种？各有什么性能特点？8.作业面潜水泵有哪些功能特点？9.简述挖坑机的施工作业原理？二、整修机械10.开沟机的基本用途有哪些？11.何谓液压移植机？一般有哪些功能？12.草坪机与草坪车各有什么特点？13.分别简述割灌机、绿篱机、油锯的功能特点。
