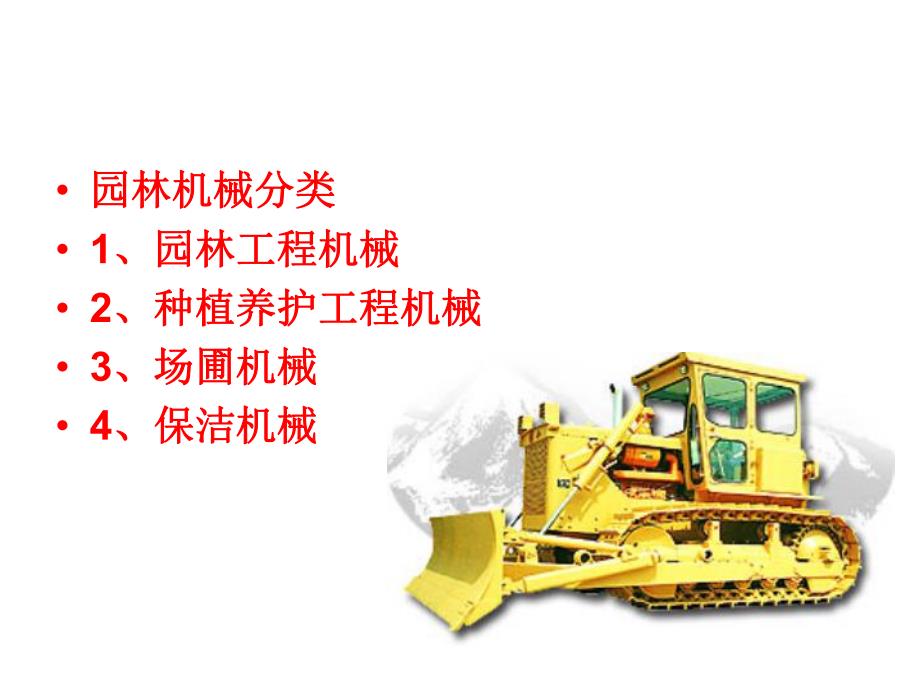

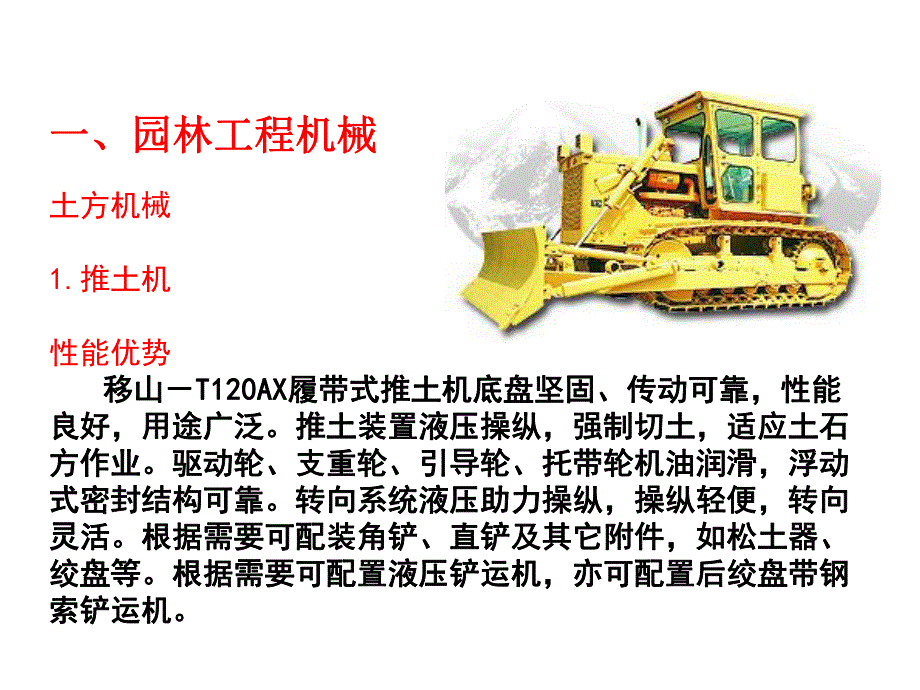

1、 园林机械分类园林机械分类 1、园林工程机械、园林工程机械 2、种植养护工程机械、种植养护工程机械 3、场圃机械、场圃机械 4、保洁机械、保洁机械一、园林工程机械一、园林工程机械 土方机械1.推土机性能优势 移山移山T120AXT120AX履带式推土机底盘坚固、传动可靠,性能履带式推土机底盘坚固、传动可靠,性能良好,用途广泛。推土装置液压操纵,强制切土,适应土石良好,用途广泛。推土装置液压操纵,强制切土,适应土石方作业。驱动轮、支重轮、引导轮、托带轮机油润滑,浮动方作业。驱动轮、支重轮、引导轮、托带轮机油润滑,浮动式密封结构可靠。转向系统液压助力操纵,操纵轻便,转向式密封结构可靠。转向系统液压

2、助力操纵,操纵轻便,转向灵活。根据需要可配装角铲、直铲及其它附件,如松土器、灵活。根据需要可配装角铲、直铲及其它附件,如松土器、绞盘等。根据需要可配置液压铲运机,亦可配置后绞盘带钢绞盘等。根据需要可配置液压铲运机,亦可配置后绞盘带钢索铲运机。索铲运机。结构特点结构特点 主离合器主离合器为干式、非常结合、带分离制动器。为干式、非常结合、带分离制动器。变速箱变速箱采用直齿轮常啮合式、飞溅润滑、手操纵前进采用直齿轮常啮合式、飞溅润滑、手操纵前进5档、后档、后 退退4档。档。转向离合器转向离合器为干式、多片、圆柱螺旋弹簧压紧、手操纵、油为干式、多片、圆柱螺旋弹簧压紧、手操纵、油 压助力。压助力。转向制

3、动器转向制动器为干式、脚踏带式、带停车制动装置。为干式、脚踏带式、带停车制动装置。终传动终传动为直齿轮、两级减速、飞溅润滑。为直齿轮、两级减速、飞溅润滑。行走系统行走系统为悬架方式为悬架方式 半刚性、平衡梁式半刚性、平衡梁式参数规格参数规格 部件 T120AX 发动机型号 6135AK-2C 额定功率(Kw/rpm)88/1500 燃油消耗率(g/KWh)231 推土铲形式 角铲最小回转半径(m)3.1 爬坡能力()30最大牵引力(KN)118.95履带接地长度(mm)2532 长宽高(mm)541237762790 2.2.铲运机铲运机 铲运机是一种利用装在前后轮轴或左右履带之间的带有铲刃的

4、铲斗,在行进中顺序完成铲削、装载、运输和卸铺的铲土运输机械。适用范围适用范围 铲运机主要用于中距离(1002000m)大规模土方转移工程。它能综合地完成铲土、装土、运土和卸铺四个工序,并能控制填土铺层厚度、进行平土作业和对卸下的土进行局部碾压等。铲运机适于级土壤的铲运作业,在级土壤或冻土中进行铲运作时,应预先进行松土;铲运机不能在混有大石块、树桩的土壤中作业。铲运机的适用范围上要取决于运距、机种、道路状况和运输材料的性质等。铲运机是根据运距、地形、土质来选用,其中经济适用运距和作业阻力是选择铲运机的主要依据。当运距在100-600m,用拖式铲运机最经济;当运距在600 2000m时,宜用轮胎自

5、行式铲运机。当运距短,场地狭小时,可用履带自行式铲运机。铲运机适宜于在含水量较小的砂粘土上作业,而在干燥的粉土、砂加卵石与含水量过大的湿粘土上工作时,生产率则大为下降。参数规格参数规格 CTY系列铲运机配套动力 58.8KW 自重 2.44t台2.61t台 斗容 2.54m3 外形尺寸 574825182346mm 切土宽度 1970mm 系统压力 10Mpa 3.3.平地机平地机 VOLVO G710B是业界最高产的中型平地机之一。切割能力7697公斤,推送能力9143公斤,G710B是场地准备和维护的理想工具。封闭的中央液压系统提供精细平地需要的平滑、统一的液压反应。参数规格参数规格 G7

6、10B 性能参数发动机 Volvo D7DGAE2驱动轮 6总长度,mm 9,093 总宽度,mm 2,489 轮距,mm 6,096 刮板距,mm 2,616 平地机性能平地机性能 VOLVO 平地机由VOLVO9.6升和7.1升涡轮增压、中间冷却、高燃耗经济性、高性能、低排放、电控喷射式柴油发动机提供动力。所有发动机都符合欧洲2号和环保局II级标准。冷却是通过恒温控制的变速风扇完成的,只在需要冷却的时候才工作,这意味着功率利用最优、燃耗较低。全轮驱动模式可以以20.4mph(32,7 km/h)的速度进行工作,是排雪作业的最佳选择。在2轮驱动时,只有前轮以0-2.0 mph(0-3,2 k

7、m/h)速度运转,极适合低速精细平地作业;4.4.挖掘装载机挖掘装载机 3CX3CX挖掘装载机特点挖掘装载机特点 发动机:四缸直喷柴油发动机,齿轮驱动冷却水泵,铸铁发动机底壳,离心式机油及燃油滤清器,油水分离器,双级空气滤清器,加热冷启动装置。转向系统:采用主液压泵通过转向先导阀实现静压转向。在发动机发生故障时,仍然有紧急转向。电器和仪表:12伏负极搭铁,采用的线路及连接组件均符合IP69浸水实验检测标准。除主保险盘外,还在电瓶阳极处附有主电路保护器。平顺行驶系统:JCB的平顺行驶系统(SRS)由一个充氮和油的蓄能器组成,和装载提升油缸安装在一起。系统启动时,装载提长油缸浮动,它平衡了路面和工

8、作表面的起伏波动,使驾驶平顺。JCB动力侧移:只有JCB具有动力侧移,驾驶员可以通过操作驾驶室内的脚踏板,由液压系统驱动,实现挖掘器的横向侧移。具有了这种特性,就不再需要使用挖掘机斗来推动挖掘器横向侧移,从而避免了损坏路面,以及频繁的调整机器位置。液压系统:开式的液压系统采用了两个齿轮泵和液压速度控制,并带有压力随动阀,这样就可以根据挖掘工况自动的调节液压动力,从而提挖掘性能。3CX3CX挖掘装载机静态尺寸挖掘装载机静态尺寸 A行驶状态总长5.62米B轴距2.17米C旋转中心到后桥轴心距离1.36米D稳定器离地间隙0.37米E旋转立轴离地间隙0.52米 F方向盘中心水平高度1.94米 G驾驶室

9、顶高度2.87米压实机械1.铺地平板夯产品特点:产品特点:为铺设地砖(包括彩砖等)设计的专用平板夯,工作效率高,铺设效果好;底部采用特别硬质橡胶,噪音低,不损坏地砖。应用范围应用范围:城市人行道;城市广场;公园、绿化带、社区人行道。2.2.蛙式夯土机蛙式夯土机蛙式夯土机参数规格蛙式夯土机参数规格 激振力 140-150次/min 振动频率 1.5KW 行走速度 8-12m/min 总重量 145kg 外型尺寸 560120mm 发动机 Y90L-4 3.振动压路机产品特点:产品特点:在路面的压实施工中,大多已采用振动压路机,因此在路面的压实施工中,大多已采用振动压路机,因此在级配设计和实验室已

10、越来越多地采用振动压实的方法进行在级配设计和实验室已越来越多地采用振动压实的方法进行设计及制备试件。它与其它方法比较,具有模拟实际现场施设计及制备试件。它与其它方法比较,具有模拟实际现场施工状况,不破坏级配、压实的密实度高等优点,工状况,不破坏级配、压实的密实度高等优点,混凝土和灰浆机械1.混凝土搅拌机产品特点:产品特点:靠均匀布置在筒内的高低叶片,使物料作升降及轴向运动,使混凝土搅拌得更强烈,同时用一套动力完成提升与搅拌,降低了能耗和价格,又保证了搅拌质量,且生产效率高、安全可靠、操作方便、易于维修 应用范围应用范围:该机可搅拌塑性及半流动性混凝土,适用于道路、桥梁、建筑、水电等施工工地 性

11、能指标性能指标 出料容量 L 500 进料容量 L 800 生产率 m3/h15-20 拌筒转速 r/min14 骨料最大粒径 mm80 搅拌功率 kw11 外形尺寸 mm345022653495 整机质量 kg32002.振动器原理:原理:振动器利用激振装置产生振动,并将振动传给混凝土,使其密实的设备。最早出现的振捣器是风动柱塞式,继之生产电动偏心式。30年代有了行星滚锥高频振动原理。50年代末,电动行星滚锥型高频插入式振捣器得到普及。近年来,为了适应混凝土材料和施工方法变化的需要,新型结构的振捣器不断问世。混凝土振捣器工作时,使混凝土内部颗粒之间的内摩擦力和粘着力急剧减小,混凝土呈重质液体

12、状态。骨料相互滑动并重新排列,骨料之间的空隙被砂浆填充,气泡被挤出,从而达到捣实的效果。振捣器按工作方式分插入式(内部)、附着式(外部)和平板式(表面);按动力分电动式、风动式、内燃式和液压式;按振动频率分中频、高频和复频式;按激振原理分偏心式、行星式、往复式和电磁式等。偏心式振捣器是在振动棒内装置偏心转轴,转轴高速旋转产生离心力,通过轴承传递给振动棒使之振动。其主要特点是振捣器产生的振动频率与转轴的转速相等。这类振捣器的结构简单,性能稳定可靠。行星式振捣器是在振动棒内装有与转轴相连并悬置的滚锥体,当转轴旋转时,滚锥体沿振动棒内壁的滚道滚动,从而产生行星运动,即与转轴相连接的滚锥体,除绕其轴线

13、和驱动软轴同速自转外,同时还沿振动棒内壁的滚道作周期的反向公转运动,从而使振动棒产生高频振动。插入式振动器插入式振动器 ZN ZN型行星插入式振型行星插入式振动器广泛适用于各种塑动器广泛适用于各种塑性,半干硬性,干硬性性,半干硬性,干硬性混凝土的振捣施工。混混凝土的振捣施工。混凝土经过振动,其内部凝土经过振动,其内部空气被排出,各掺合料空气被排出,各掺合料组成均匀密实,从而可组成均匀密实,从而可提高结构强度,保证工提高结构强度,保证工程质量,同时缩短混凝程质量,同时缩短混凝土凝固时间土凝固时间 筛砂机筛砂机 系列滚筒破碎筛砂机是由摆线针轮减速机通过链传动带滚筒旋转,砂块与筛筒一起滚动,当砂块被

14、带到一定高度后自由落下,从而砂块与砂块之间产生相互冲击和磨擦,并同时透过筛而达到破碎和筛分的目的。参数规格参数规格 型号 S4220 生产能力(m 3/h)20滚筒直径(mm)900滚筒长度(mm)1800滚筒转速(r/分)23电机功率(Kw)2.2抽风量(m3/h)2000 输送机械输送机械 泵车泵车 起重机械起重机械 卷扬机卷扬机 该系列产品主该系列产品主要用于起卸和牵引要用于起卸和牵引重物,具有体积小、重物,具有体积小、性能好、安全可靠性能好、安全可靠等优点,可与塔式等优点,可与塔式起重机配套使用,起重机配套使用,也可在建筑工地、也可在建筑工地、厂矿企业、交通运厂矿企业、交通运输、仓库码

15、头等场输、仓库码头等场地单独使用,是起地单独使用,是起吊重物的必备设备。吊重物的必备设备。电控慢速卷扬机电控慢速卷扬机 本系列为蜗轮杆减速机传动卷扬机。主要用于卷扬、拉卸、拖曳重物。如各种大中型砼、钢结构及机械设备的安装和拆卸。适用于建筑安装公司、矿区、工厂的土木建筑及安装工程。电控高速卷扬机电控高速卷扬机 手拉葫芦手拉葫芦 手拉葫芦,又名倒链手拉葫芦或手动吊机电动葫芦电动葫芦 电动葫芦电动葫芦,简称电葫芦。由电动机、传动机构简称电葫芦。由电动机、传动机构和卷筒或链轮组成,分钢丝绳电动葫芦和环链电和卷筒或链轮组成,分钢丝绳电动葫芦和环链电动葫芦两种。通常用自带制动器的鼠笼型锥形转动葫芦两种。通

16、常用自带制动器的鼠笼型锥形转子电动机(或另配电磁制动器的圆柱形转子电动子电动机(或另配电磁制动器的圆柱形转子电动机)驱动,起重量一般为机)驱动,起重量一般为 0.10.18080吨,起升高度吨,起升高度为为3 33030米。多数电动葫芦由人用按纽在地面跟随米。多数电动葫芦由人用按纽在地面跟随操纵,也可在司机室内操纵或采用有线(无线)操纵,也可在司机室内操纵或采用有线(无线)远距离控制。电动葫芦除可单独使用外,还可同远距离控制。电动葫芦除可单独使用外,还可同手动、链动或电动小车装配在一起,悬挂在建筑手动、链动或电动小车装配在一起,悬挂在建筑物的顶棚或起重机的梁上使用。物的顶棚或起重机的梁上使用。进口进口 国产国产提水机械提水机械 1.离心泵离心泵SH双吸离心泵双吸离心泵用途:用途:SH型离心泵用来输送不含固体颗粒及温度型离心泵用来输送不含固体颗粒及温度不超过不超过80的清洁液体,本型泵输送液体流量的清洁液体,本型泵输送液体流量Q范围由范围由112到到460立方米立方米/时,总扬程时,总扬程H范围由范围由9米米到到13米。米。结构:结构:SH型泵的泵体是水平中开式,具有单级,型泵的泵体是水
