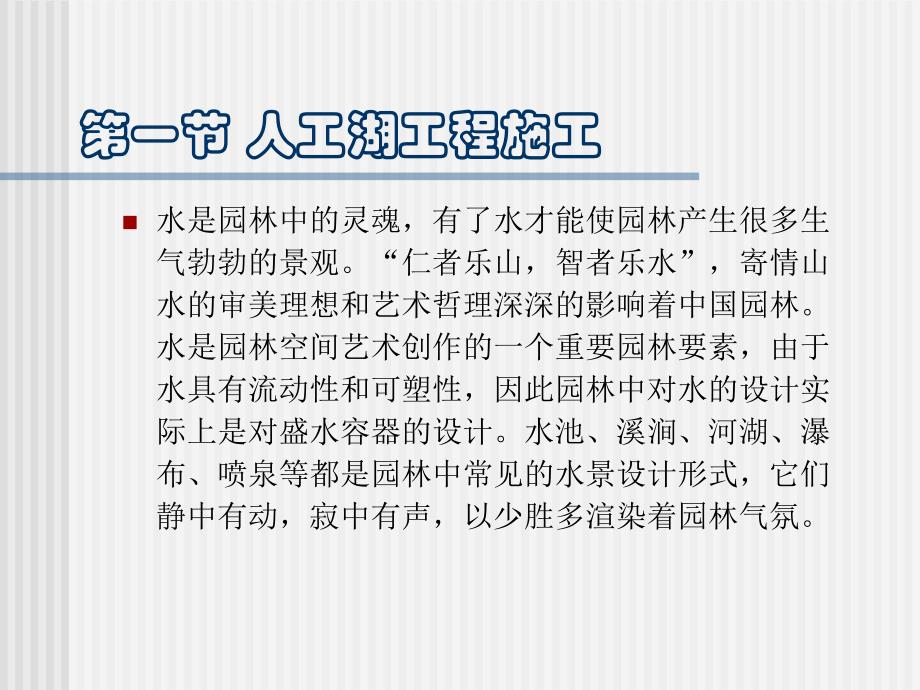

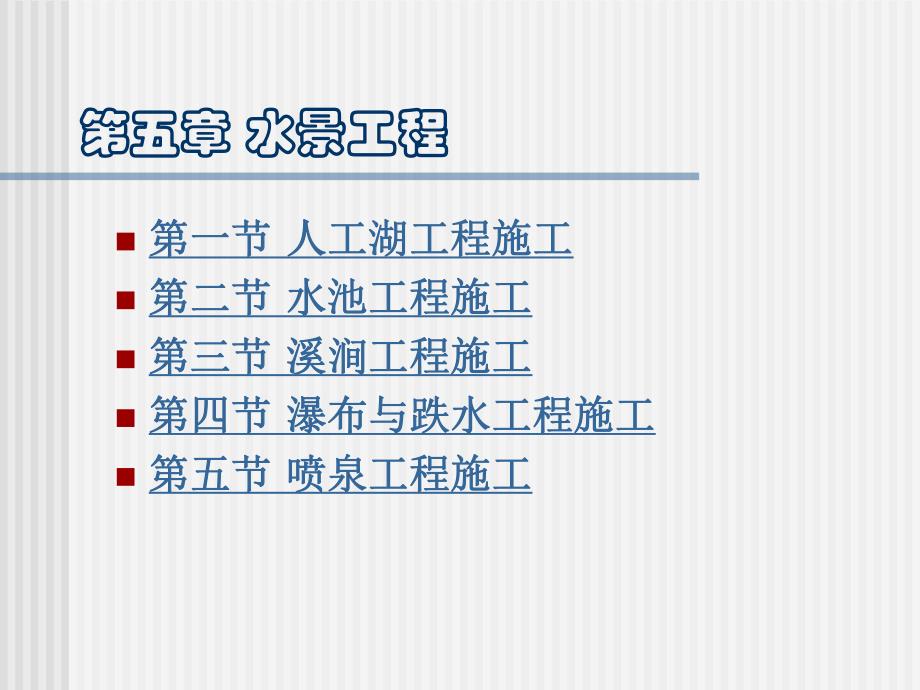

1、 水景工程水景工程第五章第五章 水景工程水景工程n第一节第一节 人工湖工程施工人工湖工程施工n第二节第二节 水池工程施工水池工程施工n第三节第三节 溪涧工程施工溪涧工程施工n第四节第四节 瀑布与跌水工程施工瀑布与跌水工程施工n第五节第五节 喷泉工程施工喷泉工程施工第一节第一节 人工湖工程施工人工湖工程施工n水是园林中的灵魂，有了水才能使园林产生很多生气勃勃的景观。“仁者乐山，智者乐水”，寄情山水的审美理想和艺术哲理深深的影响着中国园林。水是园林空间艺术创作的一个重要园林要素，由于水具有流动性和可塑性，因此园林中对水的设计实际上是对盛水容器的设计。水池、溪涧、河湖、瀑布、喷泉等都是园林中常见的水
2、景设计形式，它们静中有动，寂中有声，以少胜多渲染着园林气氛。第一节第一节 人工湖工程施工人工湖工程施工n水景工程是与水体造园相关的所有工程的总称。n根据水流的状态可将水景分为静态水体和动态水体两种。静态水体，也称静水，一般指园林中以片状汇聚的水面为景观的水景形式，如湖、池等。其特点是宁静、祥和、明朗。它作用主要净化环境、划分空间、丰富环境色彩、增加环境气氛。第一节第一节 人工湖工程施工人工湖工程施工n动态水景以流动的水体，利用水姿、水色、水声来增强其活力和动感，令人振奋。形式上主要有流水、落水和喷水三种。流水如小河、小溪、涧，多为连续的、有宽窄变化的带状动态水景如瀑布、跌水等，这种水景立面上必
3、须有落水高差的变化；喷水是水受压后向上喷出的一种水景形式，如喷泉等。第一节第一节 人工湖工程施工人工湖工程施工n按其形式不同，园林水体可分为自然水体、规则水体和混合式水体。自然式指边缘不规则、变化自然的水体，如保持天然的或模仿天然形状的河、湖、池、溪涧、泉、瀑等，水体随地形变化而变化，常与山石结合。规则式指边缘规则，具有明显轴线的水体。一般由人工开凿成几何形状的水环境按水体线型可以分为几何型和流线型。混合水体指前两种形式交替穿插形成的水环境。使水体更富于变化，适用于水体组景。第一节第一节 人工湖工程施工人工湖工程施工n按水体的功能分成观赏性水体和开展水上活动水体两种。n观赏性水体是以装饰性构景
4、为主的面积较小的水体。具有很强的可视性、透景性。n开展水上活动的水景可以开展水上活动，如游船、游泳、垂钓滑冰等具有一定面积的水环境。此类水体活动性与观赏性相结合，并要求有较好的水质、较缓的驳岸和流畅的岸线。大多数综合性公园都属于此类。第一节第一节 人工湖工程施工人工湖工程施工n湖属于静态水体，有天然湖和人工湖之分。前者是自然的水域景观，如著名的南京玄武湖、杭州西湖、广东星湖等。人工湖则是人工依地势就低挖掘而成的水域，沿岸因境设景，自然天成图画，如深圳仙湖和一些现代公园的人工大水面。湖的特点是水面宽阔平静，具有平远开朗之感。此外，湖往往有一定的水深以利于水产。湖岸线和周边天际线较好，还常在湖中利
5、用人工堆土成小岛，用来划分水域空间，使水景层次更为丰富。第一节第一节 人工湖工程施工人工湖工程施工n按结构分类：简易湖、硬质驳岸胡、混凝土湖n简易湖：指由人工挖掘的，湖底、湖壁只经过简单夯实加固的自然式湖体。这种湖一般建设在地下水位较低之处。n施工方法：根据图纸进行定点放线、开挖；基本轮廓挖掘完成之后再进行湖底和湖壁的处理。湖底通常采用素土夯实或3:7灰土夯实的方法防渗，湖壁的施工采用素土夯实，湖壁应分层夯实加固。n优缺点：施工简便、冻胀对它的破坏较小，但湖壁不够坚固。经波浪的反复冲刷易发生局部坍塌。需经常补水第一节第一节 人工湖工程施工人工湖工程施工n硬质驳岸胡：指驳岸由石材砌筑而成的湖。n
6、施工方法：根据图纸先挖出轮廓，再制作湖底，湖底一般为素土夯实或3:7灰土夯实。n优缺点：施工简便、冻胀对它的破坏较小，但湖壁不够坚固。经波浪的反复冲刷易发生局部坍塌。需经常补水n混凝土湖：指人工湖的湖底和湖壁均由水泥浇筑，这种湖一般较小，多以规则形式出现。第一节第一节 人工湖工程施工人工湖工程施工第一节第一节 人工湖工程施工人工湖工程施工n园林中利用湖体来营造水景，应充分体现湖的水光特色。n（1）要注意湖岸线的水滨设计，注意湖岸线的“线形艺术”，以自然曲线为主，讲究自然流畅，开合相映。下面是湖岸线平面设计的几种基本形式（如图）（如图）；图 4.1 湖岸线平面设计形式 第一节第一节 人工湖工程施
7、工人工湖工程施工n（2）要注意湖体水位设计，选择合适的排水设施，如水闸、溢流孔(槽)、排水孔等；n（3）要注意人工湖的基址选择，应选择壤土、土质细密、土层厚实之地，不宜选择过于黏质或渗透性大的土质为湖址。如果渗透力较大，必须采取工程措施设置防漏层。第一节第一节 人工湖工程施工人工湖工程施工第一节第一节 人工湖工程施工人工湖工程施工第一节第一节 人工湖工程施工人工湖工程施工n园林驳岸是在园林水体边缘与陆地交界处，为稳定岸壁，保护湖岸不被冲刷或水淹所设置的构筑物。园林驳岸也是园景的组成部分。在古典园林中，驳岸往往用自然山石砌筑，与假山、置石、花木相结合，共同组成园景。驳岸必须结合所在具体环境的艺术
8、风格、地形地貌、地质条件、材料特性、种植特色以及施工方法、经济要求来选择其结构形式，在实用、经济的前提下注意外形的美观，使其与周围景色相协调。第一节第一节 人工湖工程施工人工湖工程施工第一节第一节 人工湖工程施工人工湖工程施工第一节第一节 人工湖工程施工人工湖工程施工n与城市河湖接壤的驳岸，应按照城市规划河道系统规定的平面位置建造。园林内部驳岸则根据设计图纸确定平面位置。技术设计图上应该以常水位线显示水面位置。整形驳岸，岸顶宽度一般为3050cm。如驳岸有所倾斜则根据倾斜度和岸顶高程向外推求。第一节第一节 人工湖工程施工人工湖工程施工n岸顶高程应比最高水位高出一段距离，一般是高出25cm至1m
9、。一般的情况下驳岸以贴近水面为好。在水面积大、地下水位高、岸边地形平坦的情况下，对于人流稀少的地带可以考虑短时间被洪水淹没以降低由大面积垫土或增高驳岸的造价。n驳岸的纵向坡度应根据原有地形条件和设计要求安排，不必强求平整，可随地形有缓和的起伏，起伏过大的地方甚至可做成纵向阶梯状。第一节第一节 人工湖工程施工人工湖工程施工n由于池底地基强度和岸顶荷载不一而造成不均匀的沉陷，使驳岸出现纵向裂缝甚至局部塌陷。n在寒冷地区水深不大的情况下，可能由于冰胀而引起基础变形。n木桩做的桩基则因受腐蚀或水底一些动物的破坏而朽烂。n在地下水位很高的地区会产生浮托力影响基础的稳定。第一节第一节 人工湖工程施工人工湖
10、工程施工第一节第一节 人工湖工程施工人工湖工程施工第一节第一节 人工湖工程施工人工湖工程施工第一节第一节 人工湖工程施工人工湖工程施工第一节第一节 人工湖工程施工人工湖工程施工第一节第一节 人工湖工程施工人工湖工程施工第一节第一节 人工湖工程施工人工湖工程施工n块石护坡施工n开槽铺倒滤层，砌坡脚石铺砌块石，补缝勾缝。n草皮护坡施工n植被护坡的坡面构造从上到下的顺序是：植被层、坡面根系表土层和底土层。第二节第二节 水池工程施工水池工程施工n块石护坡施工n开槽铺倒滤层，砌坡脚石铺砌块石，补缝勾缝。n草皮护坡施工n植被护坡的坡面构造从上到下的顺序是：植被层、坡面根系表土层和底土层。第二节第二节 水池
11、工程施工水池工程施工第二节第二节 水池工程施工水池工程施工第二节第二节 水池工程施工水池工程施工第二节第二节 水池工程施工水池工程施工n水池设计包括平面设计、立面设计、剖面结构设计、管线设计等。n（1）水池的平面设计显示水池在地面以上的平面位置和尺寸。水池平面可以标注各部分的高程，标注进水口、溢水口、泄水口、喷头和集水坑、种植池等的平面位置以及所取剖面的位置等内容第二节第二节 水池工程施工水池工程施工n（2）水池的立面设计反映主要朝向立面的高度和变化，水池的深度一般根据水池的景观要求和功能要求而定。水池池壁顶面与周围的环境要有合适的高程关系，一般以最大限度的满足游人的亲水性要求为原则。n（3）
12、水池的剖面设计应从地基至池壁顶注明各层的材料和施工要求。剖面应有足够的代表性。第二节第二节 水池工程施工水池工程施工n（4）水池的管线设计n水池中的基本管线包括给水管、补水管、泄水管、溢水管等。有时给水与补水管道使用同一根管子。n（5）其他配套设计n在水池中可以布设卵石、汀步、跳水石、跌水台阶、置石、雕塑等景观设施，共同组成景观。n对于有跌水的水池，跌水线可以设计成规整或不规整的形式，是设计时重点强调的地方。n池底装饰可利用人工铺砌砂土、砾石或钢筋混凝土池底，再在其上选用池底装饰材料。第二节第二节 水池工程施工水池工程施工第二节第二节 水池工程施工水池工程施工第二节第二节 水池工程施工水池工程
13、施工第二节第二节 水池工程施工水池工程施工第三节第三节 溪涧工程施工溪涧工程施工n水景设计中的溪流形式多种多样，其形态可根据水量、流速、水深、水宽、建材以及沟渠等自身的形式而进行不同的创作设计。n日本园林的溪流中，为尽量展示溪流、小河流的自然风格，常设置各种主景石，如隔水石(铺设在水下，以提高水位线)、切水石或破浪石(设置在溪流中，使水产生分流的石头)、河床石(设在水面下，用于观赏的石头)、垫脚石(支撑大石头的石头)、横卧石(压缩溪流宽度、因此形成隘口、海峡的石头)等。在天然形成的溪流中设置主景石，可更加突出其自然魅力。第三节第三节 溪涧工程施工溪涧工程施工n溪流设计要点溪流设计要点n 明确溪
14、流的功能，如观赏、嬉水、养殖昆虫植物等。依照功能进行溪流水底、防护堤细部、水量、水质、流速设计调整。n对游人可能涉入的溪流，其水深应设计在30cm以下，以防儿童溺水。同时、水底应作防滑处理。另外，对不仅用于儿童嬉水、还可游泳的溪流，应安装过滤装置(一般可将瀑布、溪流、水池的循环、过滤装置集中设置)。n 为使庭园更显开阔，可适当加大自然式溪流的宽度，增加曲折，甚至可以采取夸张设计。第三节第三节 溪涧工程施工溪涧工程施工n溪流设计要点溪流设计要点n对溪底，可选用大卵石、砾石、水洗砾石、瓷砖、石料等铺砌处理，以美化景观。大卵石、砾石溪底尽管不便清扫，但如适当加入砂石、种植苔藻，会更展现其自然风格，也
15、可减少清扫次数。n栽种石菖蒲、芦苇等水生植物处的水势会有所减弱，应设置尖桩压实植土。n水底与防护堤都应设防水层，防止溪流渗漏。第三节第三节 溪涧工程施工溪涧工程施工n溪涧的结构设计溪涧的结构设计n护坡结构n溪涧结构第四节第四节 瀑布与跌水工程施工瀑布与跌水工程施工第四节第四节 瀑布与跌水工程施工瀑布与跌水工程施工n瀑布一般由背景、上游积聚的水源、落水口、瀑身、承水潭及下流的溪水组成。人工瀑布常以山体上的山石、树木组成浓郁的背景，上游积聚的水(或水泵动力提水)感至落水口，落水口也称瀑布口，其形状和光滑程度影响到瀑布水态，其水流量是瀑布设计的关键。瀑身是观赏的主体，落水后形成深潭经小溪流出。其模式
