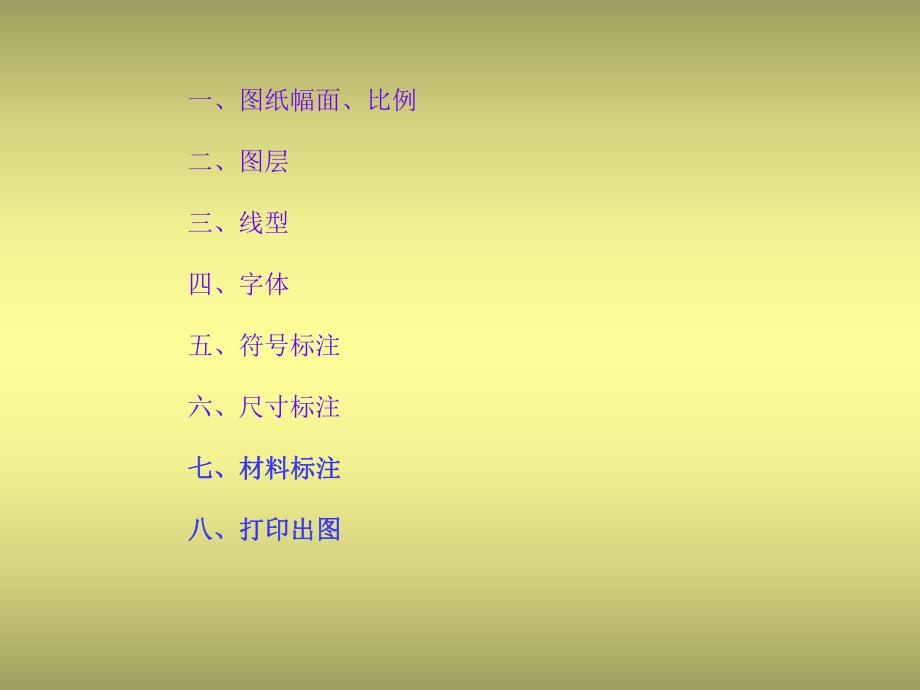

1、园林景观工程CAD施工图绘制流程 总则总则1.制图规则，保证制图质量，提高制图效率，做到图面清晰、规范、美观。2.以国家现行制图标准为依据，结合我 公司的制图风格而成。3.图纸须以mm为单位按实际尺寸精确绘 制。图纸应均衡、整齐、清晰、美观。一、图纸幅面、比例二、图层三、线型四、字体五、符号标注六、尺寸标注七、材料标注七、材料标注八、打印出图八、打印出图景观设计流程景观设计流程 1.设设 计计 任任 务务 书书 2.方方 案案 文本文本 3.初步设计初步设计文本文本 4.施工图设计施工图设计 蓝图蓝图 5.技技 术术 交交 底、后期配合。底、后期配合。一、图纸幅面、比例幅面代号A0A1A2A3
2、A4841 1189594 841420 594297 420210 297 常用比例可用比例总图 1:300、1:400、1:500、1:6001:750、1:1000、1:2000放大平面图1:100、1:200、1:300 1:150 、1:250详图、大样图1:50、1:30、1:20、1:10、1:51:75、1:60、1:40、1:25、1:15、1:3 、1:2二、图层专业间或组内人员之间 工作衔接更方便、直观，提高工作效率。1）0层不做为绘图层；当使用自动标注后，AutoCAD会自动生成一个名 为Defpoints的层，此层不得做为绘图层。2）要求图层清晰，图层名能贴切表达该层
3、的内容、功用、材质等特性。不要所以内容都在统一图层表达。3）所有图层内元素的颜色、线型均应随层，不宜直接给某个图元指定颜 色、线型。4）原有建筑、原有道路、原有植物均应单独建层，图层名分别为“L-原 有建筑”，线型Continuous，“L-原有建筑”除建筑首层外墙线外宜 为粗线或打印粗颜色，内部建筑其他颜色设置为253号线。三、线型 常用的线型种类主要有：实线、虚线、点画线、双点画线、折断线、波浪线等。线型种类和用途名 称线 型线宽用 途实线粗0.41.一般作主要可见轮廓线 2.平、剖面图中主要构配件断面的轮廓线 3.建筑立面图中外轮廓线 4.详图中主要部分的断面轮廓线和外轮廓线 5.总平面
4、图中新建建筑物的可见轮廓线 6.水面界限中0.251.建筑平、立、剖视图中一般构配件的轮廓线 2.平、剖视图中次要断面的轮廓线 3.总平面图中新建道路、桥涵、围墙及其他设施的可见轮廓线和区域分界线细0.101.填充线、铺装分割线 2.水体填充线 3.建筑平面图（淡显80%）其他0.181.其他颜色线虚线粗0.41.围墙轮廓线 2.基地范围中0.25b1.一般不可见轮廓线 2.建筑构造及建筑构配件不可见轮廓线细0.181.图纸中辅助构图线名 称线 型线 宽用 途点划线颜色分水线、中心线、对称线、定位轴线折断线颜色不需画全的断开界线线型种类和用途图线示例图线的画法四、字体一一.文字标注设置：文字标
5、注设置：标注文字均使用hztxt，二一般规定：二一般规定：设计内容标注文字高3.5mm，尽可能对齐标注。尺寸标注数字高3.5mm。等高线标注数字高3mm，坡度、坡长标注数字高3mm。三三.特殊规定：特殊规定：楼号、户型、分区、市政路等环境标注文字使用方黑体字。楼号标注文字字高6mm，户型标注文字高6mm。CAD景观平面整理一、清理掉多余的数据一、清理掉多余的数据1.地形（现状等高线）2.地貌（道路、水沟、池塘、高压线、土坡、堤岸）3.现状需保留元素（保留树种、保留构筑物等）一、清理掉多余的数据一、清理掉多余的数据B.建筑总平建筑总平1.道路系统及道路中心线2.消防车道及消防登高面3.标高数据（
6、道路、水体、墙体、地库顶板）4.地下车库范围线5.建筑单体二、建筑单体更新二、建筑单体更新A.主体建筑主体建筑1.建筑一层平面2.定位轴线（房屋主要承重构件（墙、柱、粱）位置及标注尺寸的基线）3.建筑范围线（建筑落地线注意建筑外墙装饰面、集水沟、阳台）4.建筑一层室内外标高5.建筑层高及编号二、建筑单体更新二、建筑单体更新B.辅助设施辅助设施1.墙体高度五、标注符号 索引符号索引符号 详图符号详图符号 引出线引出线(文字说明)(文字说明文字说明)(编号编号)(图号图号)对称符号 连接符号 指北针及风向玫瑰六、尺寸标注尺寸的组成：尺寸界线、尺寸线、尺寸起止符号、尺寸数字。尺寸标注时应注意的问题标
7、高的标注标高的单位为米，图上不必注明标高的标注符号上（下）应加注高程数字，零点标高注写为+0.000水面高程（水位）符号同立面高程符号，并在水面线以下绘三条细实线坡度的标注 坡度=两点间的高度差（通常为1）/两点间的水平距离；坡度平缓时，坡度可用百分数表示，箭头表示下坡方向。多层结构尺寸的标注 文字说明的次序应与构造的层次一致。一个工程项目中，整套图纸所注写的建筑物、构筑物、景观小品、铺装材料等的名称应统一。材料名称一般规定如下：厚度/规格/面质/颜色/材质（厚*长*宽）。例如：30厚200 X 600烧毛面浅灰色花岗岩花岗岩：（1）、按颜色分：浅灰色、深灰色、黄色、红色、黑色。（2）、按质感
8、分：光面、烧毛面、荔枝面、剁斧面。七、材料名称标注七、材料名称标注一.一.按照绘图时设置颜色、线型制作打印样式。按照绘图时设置颜色、线型制作打印样式。二.二.导入打印样式表导入打印样式表三.三.打印出图打印出图八、打印出图八、打印出图甲方提供的cad原始底图一、要哪些原始资料（建筑施工图一层总平面图，管网，竖向，红线，地下车库范围等）复制底图（另存）在此总平面图基础上检查。1.查底图是否为三维图纸；2.查底图坐标是否准确；3.查底图尺寸单位是否准确（mm）；二、清理底图：1.清理掉我们不需要的、不合理的线型信息；2.图纸上保留哪些资料：1）一层的文字说明（商店。）、楼号、楼层高度、一层门窗位置
9、、建筑轴线,原始资料经济技术指标 比如停车数量等（这个在方案阶段就该注意了）.2）消防登高面（施救面，扑救面），着火时消防车开进来时用的，一般在建筑出入口一侧，建筑往外5米内的植物不得超过4米，5米到12米内不得有超高的植物，而且是软质植物，车可以碾过去的3）构筑物要把底层平面放进去，以建筑轴线对应点为基准，屋顶面用虚线。3.图层、线型、颜色整理：三、抓出比例，添加文字平面布置图给人第一感觉是：图中应直观地告诉施工人员路与景观的大体布置。用虚线明确标出消防道的中心线，用更细的虚线标出次干道的中心线。四、描图：1.扫描：手绘方案图纸转化为电子图2.CAD中光栅插入底图，将底图后置准备描图3.创建图层：根据性质不同，创建不同名称、颜色图层4.图纸上各元素尺寸（如宽度、长度、半径）调整为整数。
