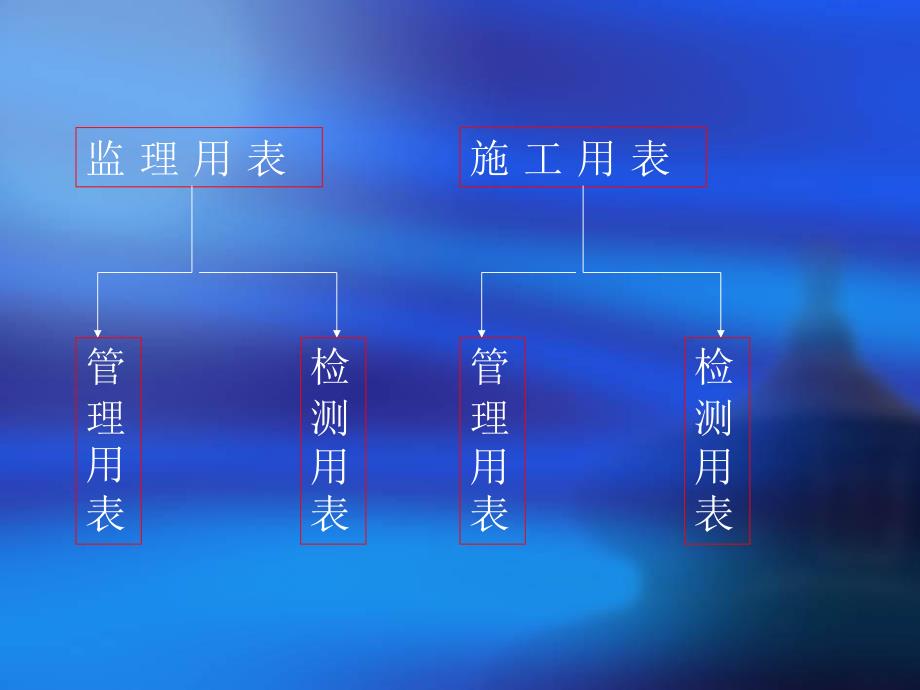

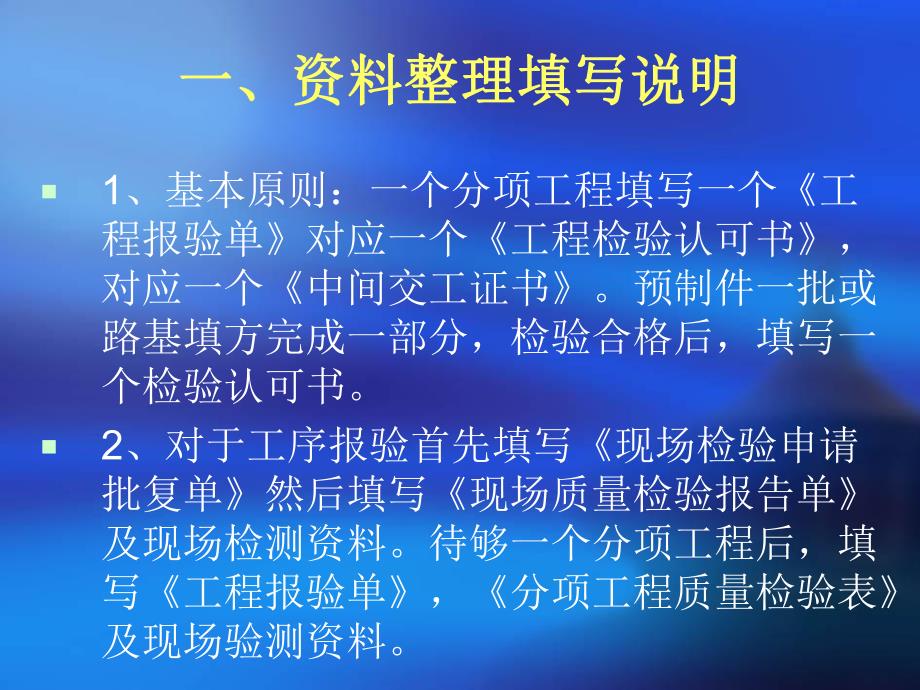

1、工 程 用 表 填 写说 明 监 理 用 表施 工 用 表管理 用表检测 用 表管理 用 表检测 用 表一、资料整理填写说明一、资料整理填写说明1、基本原则：一个分项工程填写一个工程报验单对应一个工程检验认可书，对应一个中间交工证书。预制件一批或路基填方完成一部分，检验合格后，填写一个检验认可书。2、对于工序报验首先填写现场检验申请批复单然后填写现场质量检验报告单及现场检测资料。待够一个分项工程后，填写工程报验单，分项工程质量检验表及现场验测资料。路槽以下填方填写现场质量检验报告单后填写路基土层质量检验表附标高测量记录，压实度测量记录，含水量测量记录，二级路，90区完成后填写压实度汇总表，路床
2、填方时加填宽度、厚度、横坡、平整度检测表。路槽报验时填写工程报验单土方路基分项工程质量检验表，附标高测量记录、加填宽度、厚度、横坡平整度验测表及压实度汇总评价分析表仅对陆槽压实度汇总，弯沉测量记录直接在记录后对弯沉进行评价分析。4、小型构件单独预制，按一个分项工程打开工申请，按工序检查进行报验，不进入评定。5、对于半刚性路面层，分两层施工时，按两个单层填报。单层施工或每一层，每完成一段报验时，待够一个分项工程（1公里左右）后填写工程报验单，基层或底基层、分项工程质量检验表，宽度、厚度、横坡、平整度检测表附标高测量记录。压实度测量记录，含水量测量记录，无侧限抗压强度试验。附压实度汇总评价分析表路
3、面结构层厚度汇总评价分析表无侧限抗压强度试验汇总评价分析表。6、沥青砼路面分两层施工，第一层每一自然段（约1公里左右）完成后填写现场质量检验报告单，沥青砼面层每场质量检验报告单，宽度，厚度、横坡、平整度检测表附标高测量记录，压实度测量记录，油石比。第二层每完成1公里左右够一个分项工程时填写工程报验单、沥青砼面层分项工程质量检验表。附压实度汇总评价分析表路面结构厚度汇总评价分析表弯沉测定实验记录。7、路缘石、路边石1公里为一个分项工程，填写一个开工申请。8、标志、标线1公里为一个分项工程，填写一个开工申请。二、工程质量评定二、工程质量评定21一般规定一般规定 2.1.1 根据建设任务、施工管理和
4、质量评定的需要，应在施工准备阶段按本标准将建设项目划分为单位工程、分部工程和分项工程。施工单位、工程监理单位和建设单位应按相同的工程项目划分进行工程质量的监控和管理。1 单位工程在建设项目中，根据签订的合同，具有独立施工条件的工程。2、分部工程在单位工程中，应按结构部位、路段长度及施工特点或施工任务等划分为若干个分部工程。3、分项工程 在分部工程中，应按不同的施工方法、材料、工序及路段长度等划分为若干个分项工程。2.1.2工程质量检验评分以分项工程为单元，采用100分制进行。在分项工程评分的基础上，逐级计算各相应分部工程、单位工程、合同段和建设项目评分值。2.1.3工程质量评定等级分为合格与不
5、合格，应按分项、分部、单位工程、合同段和建设项目逐级评定。2.1.4施工单位应对各分项工程按本标准所列基本要求、实测项目和外观鉴定进行自检，按“分项工程质量检验评定表”及相关施工技术规范提交真实、完整的自检资料，对工程质量进行自我评定。工程监理单位应按规定要求对工程质量进行独立抽检，对施工单位检评资料进行签认，对工程质量进行评定。建设单位根据对工程质量的检查及平时掌握的情况，对工程监理单位所做的工程质量评分及等级进行审定。质量监督部门、质量检测机构可依据本标准对公路工程质量进行检测、签定。2.2 工程质量评分工程质量评分 2.2.1 分项工程质量评定分项工程质量检验内容包括基本要求、实测项目、
6、外观鉴定和质量保证资料四个部分。只有在其使用的原材料、半成品、成品及施工工艺符合基本要求的规定，且无严重外观缺陷和质量保证资料真实并基本齐全时，才能对分项工程质量进行检验评定。涉及结构安全和使用功能的重要实测项目为关键项目（在文中以标识），其合格率不得低于90，且检测值不得超过规定极值，否则必须进行返工处理。实测项目的规定极值是指任一单个检测值都不能突破的极限值。不符合要求时该实测项目为不合格。采用所列方法进行评定的关键项目，不符合要求时则该分项工程评为不合格。分项工程的评分值满分为100分，按实测项目采用加权平均法计算。存在外观缺陷或资料不全时，应予以减分。分项工程得分=【检查项目得分*权值
7、】/【检查项目权值】分项工程评分值=分项工程得分外观缺陷减分资料不全减分基本要求检查 分项工程所列基本要求，对施工质量优劣具有关键作用，应按基本要求对工程进行认真检查。经检查不符合基本要求规定时，不得进行工程质量的检验和评定。实测项目计分对规定检查项目采用现场抽样方法，按照规定频率和下列计分方法对分项工程的施工质量直接进行检测计分。检查项目除按数理统计方法评定的项目外，均应按单点（组）测定值是否符合标准要求进行评定，并按合格率计分。检查项目合格率=检查合格的点（组）数/该检查项目的全部检查点（组）数*100检查项目得分=检查项目合格率*100外观缺陷减分对工程外表状况应逐项进行全面检查，如发现
8、外观缺陷，应进行减分。对于较严重的外观缺陷，施工单位须采取措施进行整修处理。资料不全减分 分项工程的施工资料和图表残缺，缺乏最基本的数据，或有伪造涂改者，不予检验和评定。资料不全者应予减分，减分幅度可按标准逐款检查，视资料不全情况，每款减13分。2.2.2 分部工程和单位工程质量评分分项工程和分部工程区分为一般工程和主要（主体）工程，分别给以1和2的权值。进行分部工程和单位工程评分时，采用加权平均值计算法确定相应的评分值。分部（单位）工程评分值=【分项（分部）工程评分值*相应权值】/【分项（分部）工程权值】2.2.3 合同段和建设项目工程质量评分合同段和建设项目工程质量评分值公路工程竣工（交）
9、工验收办法计算。2.2.4质量保证资料施工单位应有完整的施工原始记录、试验数据、分项工程自检数据等质量保证资料，并进行整理分析，负责提交齐全、真实和系统的施工资料和图表。工程监理单位负责提交齐全、真实和系统的监理资料。质量保证资料应包括以下六个方面：所有原材料、半成品和成品质量检验结果；材料配比、拌和加工控制检验和试验数据；隐蔽工程施工记录和施工监控资料；各项质量控制指标的试验记录和质量检验汇总图表。施工过程中遇到的非正常情况记录及其对工程质量影响分析。施工过程中如发生质量事故，经处理补救后，达到设计要求的认可证明文件。2.3工程质量等级评定2.3.1 分项工程质量等级评定 分项工程评分值不小
10、于75分为合格，小于75分者为不合格。评定为不合格的分项工程，经加固、补强或返工、调测，满足设计要求后，可以重新评定其质量等级，但计算分部工程评分值时按其复评分值的90计算。2.2.3分部工程质量等级评定 所属各分项工程全部合格，则该分部工程评为合格；所属任一分项工程不合格，则该分部工程为不合格。2.2.3单位工程质量等级评定单位工程质量等级评定 所属各分部工程全部合格，则该单位工所属各分部工程全部合格，则该单位工程评为合格；所属任一分部工程不合格，程评为合格；所属任一分部工程不合格，则该单位工程为不合格。则该单位工程为不合格。2.3.4合同段和建设项目质量等级评定合同段和建设项目质量等级评定
11、 合同段和建设项目所含单位工程全部合合同段和建设项目所含单位工程全部合格，其工程质量等级为合格；所属任一单格，其工程质量等级为合格；所属任一单位工程不合格，则合同段和建设项目为不位工程不合格，则合同段和建设项目为不合格合格 三、质量评定填写三、质量评定填写公路工程用表主要分为管理用表和施工资料用表。管理用表1.开工报告2.公路开工报告3.分项工程开工申请报告4.分项工程开工申请报表5.每周工作计划6.月工程进度计划表7.月工程进度表8.工程质量事故处理报告9.进场材料报告单10.进场机械检验单11.进场主要机械月报表 施工资料用表1.施工放样报验单2.中间检验申请单3.工程报验单4.中间交工证
12、书5.工程检验认可书6.单位工程质量检验评定表7.分部工程质量检验评定表8.分项工程质量检验评定表（施工表）9.分项工程质量检验评定表（监理表）10.现场质量检验报告单11.检验记录表12.检验汇总表13.检验评定表3.1排水工程排水工程3.1.1一般规定3.1.1.1排水工程应按设计要求及施工规范的要求，依据实际地形，选择合适的位置，将地面水和地下水排出路基以外。3.1.1.2 集水井、排水管、急流槽和土沟可按照本章标准进行评定。3.1.2管节预制3.1.2.1基本要求 所用的水泥、砂、石水、外加剂和掺和料的质量和规格应符合有关要求，按规定的配合比施工。砼应符合耐久性（抗冻、抗渗、抗侵蚀）等
13、设计要求。不得出现露筋和空洞现象。3.1.2.2实测项目见表3.1.13.1.2.3外观鉴定 蜂窝、麻面面积不得超过该面面积的1。不符合要求时，每超过1减3分；深度超过10mm的必须处理。3.1.3管道基础及管节安装3.1.3.1基本要求管材必须逐节检查，不得有裂缝、破损。基础砼强度达到5MPa以上时，方可进行管节铺设。管道铺设应平顺、稳固，管底坡度不得出现反坡，管节接头处流水面高差不得大于5mm。管内不得有泥土、砖石、砂浆等杂物。管道内的管口缝，当管径大于750mm时，应在管内作整圈勾缝。管口内缝砂浆平整密实，不得有裂缝、空鼓现象。抹带前，管口必须洗刷干净，管口表面应平整密实，无裂缝现象。抹
14、带后应及时覆盖养生。设计中要求防渗漏的排水管须做渗漏试验，渗漏量应符合要求。3.1.3.2实测项目见表3-23.1.3.3外观鉴定管道基础砼表面平整密实，侧面蜂窝不得超过该面积的1，深度不超过10mm。不符合要求时，减13分。管节铺设直顺，管口缝带圈平整密实，无开裂现象。不符合要求时，每处减12分。抹带接口表面应密实光洁，不得有间断和裂缝、空鼓。不符合要求时，每处减12分。集水井砌筑 3.1.4.1基本要求 井基砼强度达到5MPa以上时，方可砌筑井体。砌筑砂浆配合比准确，井壁砂浆饱满，灰缝平整。井框、井盖安装必须平稳，井口周围不得有积水。3.1.4.2实测项目见表3-3项次检查项目规定值或允许
15、偏差检查方法和频率权值1砂浆强度(MPa)在合格标准内按要求检查32轴线偏位(mm)50经纬仪：每个集水井检查13井的长、宽(mm)20尺量：每个集水井检查14井底高程(mm)15水准仪：每个集水井检查15井盖与相邻路面高差(mm)-4，0水准仪、水平尺：每个集水井检查23.1.4.3外观鉴定 井内砂浆抹面无裂缝。不符合要求时，减12分。井内平整，收分均匀。不符合要求时，减12分。3.1.5 土沟 3.1.5.1基本要求土沟边坡必须平整、坚实、稳定，严禁贴破。沟底应平顺整齐，不得有松散土和其他杂物，排水畅通。3.1.5.2实测项目 见表3-4 表3-4 土沟实测项目3.1.5.3外观鉴定 沟底
16、无明显凹凸不平或阻水现象。不符合要求时，减12分。3.2路基土方工程路基土方工程3.2.1一般规定3.2.1.1土方路基的实测项目技术指标的规定值或允许偏差按二级公路设定，土方路基压实度按二级公路设定。3.2.1.2本章规定的实测项目的检查频率，如果检查路段以延米计时，则为双车道公路每一检查段内的最低检查频率；多车道公路必须按车道数与双车道之比，相应增加检查数量。3.2.2土方路基3.2.2.1基本要求在路基用地和取土坑范围内，应清除地表植被、杂物、淤泥和表土，按规范和设计要求对基底进行压实。路基填料应符合规范和设计的规定，经认真调查、试验后合理选用。填方路基须分层填筑压实，每层表面平整，路拱合适，排水良好。施工临时排水系统应与设计排水系统结合，避免冲刷边坡，勿使路基附件积水。在设定取土区内合理取土，不得滥开滥挖。完工后应按要求对取土坑和弃土场进行整修，保持合理的几何外形。3.2.2.2实测项目（见表3-5）3.2.2.3外观鉴定路基表面平整，边线直顺，曲线圆滑。不符合要求时，单向累计长度每50m减12分。路基边坡坡面平顺、稳定，不得亏坡，曲线圆滑。不符合要求时，单向累计长度每50m减
