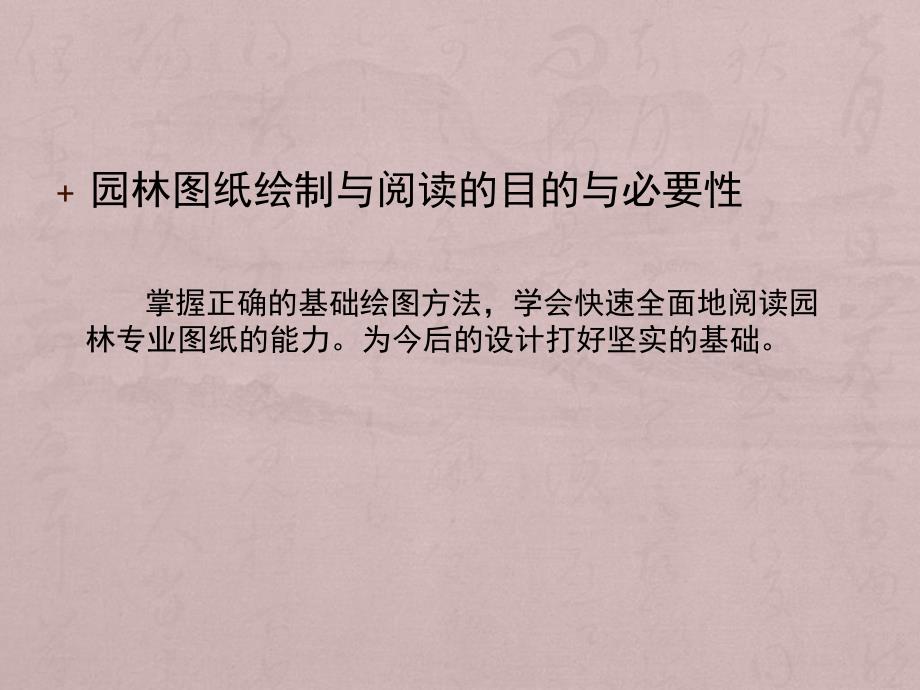

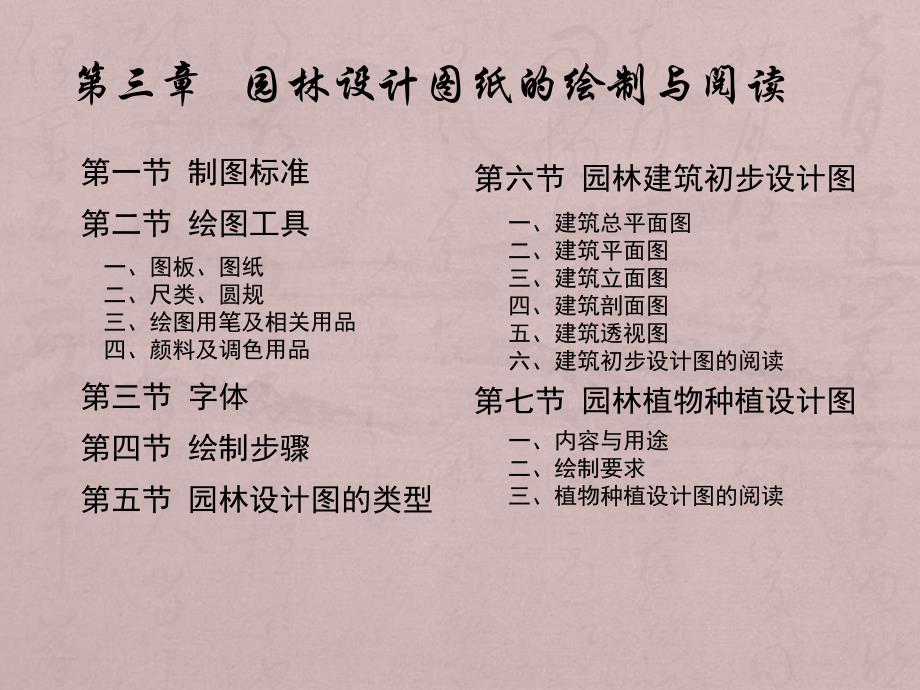

1、第三章第三章 园林设计图纸的绘制与阅读园林设计图纸的绘制与阅读+园林图纸绘制与阅读的目的与必要性 掌握正确的基础绘图方法，学会快速全面地阅读园林专业图纸的能力。为今后的设计打好坚实的基础。第一节 制图标准 第二节 绘图工具 一、图板、图纸 二、尺类、圆规 三、绘图用笔及相关用品 四、颜料及调色用品 第三节 字体 第四节 绘制步骤 第五节 园林设计图的类型第六节 园林建筑初步设计图 一、建筑总平面图 二、建筑平面图 三、建筑立面图 四、建筑剖面图 五、建筑透视图 六、建筑初步设计图的阅读第七节 园林植物种植设计图 一、内容与用途 二、绘制要求 三、植物种植设计图的阅读第三章 园林设计图纸的绘制与
2、阅读1.1.图线图线 （课本P59 表3-1）+图线主要有：实线、虚线、点划线、双点划线、折断线、波浪线等 一般分为粗、中、细三种线宽+线宽b指图线的粗度，线宽互成一定的比例，即：粗线：中粗线：细线=4:2:1，其中：b=0.13，0.18，0.25，0.35，0.5，0.7，1.0，1.4，2.0。线宽之间公比 1：2b约等于1：1.4。统一图样中，同类图线的宽度应一致。根据图形的大小，若大图，选大值，否则选小值。第一节 制图标准 名 称线 型线宽用 途实线粗b1.一般作主要可见轮廓线 2.平、剖面图中主要构配件断面的轮廓线 3.建筑立面图中外轮廓线 4.详图中主要部分的断面轮廓线和外轮廓线
3、 5.总平面图中新建建筑物的可见轮廓线中0.5b1.建筑平、立、剖视图中一般构配件的轮廓线 2.平、剖视图中次要断面的轮廓线 3.总平面图中新建道路、桥涵、围墙及其他设施的可见轮廓线和区域分界线 4.尺寸起止符号细0.25b1.总平面图中新建人行道、排水沟、草地、花坛等可见轮廓线，原有建筑物、铁路、道路、桥涵、围墙等的可见轮廓线 2.图例线、索引符号、尺寸线、尺寸界线、引出线、标高符号、较小图形的中心线虚线粗b1.新建筑物的不可见轮廓线 2.结构图上不可见钢筋及螺栓线中0.5b1.一般不可见轮廓线 2.建筑构造及建筑构配件不可见轮廓线 3.总平面图计划扩建的建筑物、铁路、道路、桥涵、围墙及其他
4、设施的轮廓线 4.平面图中吊车轮廓线细0.25b1.总平面图中原有建筑物和道路、桥涵、围墙等设施的不可见轮廓线 2.结构详图中不可见钢筋混凝土构件轮廓线 3.图例线线型的种类和用途名 称线 型线 宽用 途点划线粗b1.吊车轨道线2.结构图中的支撑线中0.5b土方填挖区的零点线细0.25b分水线、中心线、对称线、定位轴线双点划线粗b预应力钢筋线中0.5b相关专业制图标准细0.25b假想轮廓线、成型前原始轮廓线等折断线细0.25b不需画全的断开界线波浪线细0.25b1.不需画全的断开界线2.构造层次的断开界线线型的种类和用途图线示图线示例例2.2.比例比例l比例的大小是指图形尺寸与实际尺寸比值的大
5、小l不同类型纸比例不同（课本P60 表3-2）3.3.建筑制图统一标准建筑制图统一标准 (课本P60-67）木材夯实土壤普通砖混凝土钢筋混凝土砂、灰土常用建筑材料图例+符号 详图、索引符号详图、索引符号索引标志：索引标志：标注在被索引的局部或构件旁标注在被索引的局部或构件旁用来注明被索引的局部或构件用来注明被索引的局部或构件详图的编号详图的编号及详图及详图所在的所在的图纸编号图纸编号+符号 引出线；共用引出线引出线；共用引出线 对称符号；连接符号对称符号；连接符号 指北针与风向频率玫瑰图指北针与风向频率玫瑰图(文字说明文字说明)(文字说明文字说明)(文字说明文字说明)(文字说明文字说明)引出线
6、应以细实线绘制,斜线与水平方向成30、45、60度，文字说明宜注写在横线的上方，也可注写在横线的端部。同时引出几个相同部分的引出线，宜相互平行，也可画成集中于一点的放射线。文字说明文字说明文字说明文字说明指北针的形状，其圆的直径宜为24mm，用细实线绘制；指北针尾部最后宽度宜为3mm，指北针头部应注“北”或“N”字。需用较大直径绘制指北针时，指针尾部宽度宜为直径的1/8。对称线用细点画线绘制；平行线用细实线绘制，其长度宜为6-10mm，每对的间距宜为2-3mm；对称线垂直平分于两对平行线，两端超出平行线宜为2-3mm。连接符号应以折断线表示需连接的部位。两部位相距过远时，折断线两端靠图样一侧应
7、标注大写拉丁字母表示连接编号。两个被连接的图样必须用相同的字母编号。+尺寸标注 线性尺寸一般由：尺寸线、尺寸界线、尺寸起止符号、线性尺寸一般由：尺寸线、尺寸界线、尺寸起止符号、尺寸数字组成尺寸数字组成尺寸标注尺寸标注+尺寸标注 尺寸线尺寸线用用细实线细实线绘制，平行于被注长度绘制，平行于被注长度平行排列的尺寸线，平行排列的尺寸线，小尺寸小尺寸离轮廓线离轮廓线近近，大尺寸大尺寸离离轮廓线轮廓线远远所有图形线不得作尺寸线所有图形线不得作尺寸线+尺寸标注 尺寸界线尺寸界线用用细实线细实线绘制绘制一端离开图形轮廓线一端离开图形轮廓线不小于不小于2mm2mm，一端，一端超出超出尺寸线尺寸线2-2-3mm
8、3mm必要时图形线可用作尺寸界线必要时图形线可用作尺寸界线+尺寸标注 尺寸起止符号尺寸起止符号用用中粗斜短线中粗斜短线绘制绘制与尺寸线成顺时针与尺寸线成顺时针4545半径、直径、角度和弧长用箭头表示半径、直径、角度和弧长用箭头表示+尺寸标注 尺寸数字尺寸数字图样上的尺寸单位，除图样上的尺寸单位，除标高及总平面图标高及总平面图以以米米（m m）为）为单位，其余以单位，其余以毫米毫米（mmmm）为单位）为单位一般情况下一般情况下标注应与尺寸线平行标注应与尺寸线平行，在，在3030斜线范围斜线范围内为特殊标注内为特殊标注当尺寸界线较密时，尺寸数字没有足够位置注写，当尺寸界线较密时，尺寸数字没有足够位
9、置注写，可用引出线可用引出线尺寸数字尺寸数字+尺寸标注 圆、弧半径的标注圆、弧半径的标注 圆、弧直径的标注圆、弧直径的标注半径的尺寸线，应一端从圆心开始，另一端画箭头指至圆弧。半径数字前应加注半径符号“R”。标注圆的直径时，应加直径符号，在圆内标注的尺寸线应通过圆心，两端箭头画至圆弧。半径、直径的尺寸标注+尺寸标注 角度的标注角度的标注尺寸线是以尺寸线是以该角的顶点该角的顶点为圆心的圆弧为圆心的圆弧没有足够位置画起止符号时，可省去箭头或用圆点没有足够位置画起止符号时，可省去箭头或用圆点代替代替角度数字一律角度数字一律水平水平注写注写角度的标注角度的标注+尺寸标注 标高标高一般标高的形式：标高符
10、号以一般标高的形式：标高符号以直角三角形直角三角形表示，用表示，用细实线细实线绘制绘制总平面图的室外整平标高的形式：符号以总平面图的室外整平标高的形式：符号以涂黑的三角形涂黑的三角形表示表示标高符号的标高符号的尖端应指至被注的高度尖端应指至被注的高度，尖端可，尖端可向下也可向上向下也可向上；标；标高数字注写在标高符号的高数字注写在标高符号的左侧或右侧左侧或右侧标高数字以标高数字以米米为单位为单位,注写到注写到小数点以后第三位小数点以后第三位；在总平面图；在总平面图中可注写到中可注写到小数点以后第二位小数点以后第二位零点标高应注写成零点标高应注写成0.0000.000，正数标高不注，正数标高不注
11、“+”，负数标高应，负数标高应注注“-”同一位置注写多个标高数字同一位置注写多个标高数字-2.8002.8000.000标高一.图板、图纸(课本P68)1.1.图板图板0号1200X900mm 1号900X600mm 2号600X450mm2.2.图纸图纸种类：种类：绘图纸、水彩纸、草图纸(拷贝纸)、复印纸，其它第二节 绘图工具+图纸幅面和格式(GB/T50001-2001)常用的图纸为常用的图纸为A3A3图纸：图纸：297297420420（mm)mm)尺寸代号幅面代号A0A1A2A3A4bl841 1189594 841420 594297 420210 297c105a25A0A0A3A
12、3立式幅面立式幅面A4A4立式幅面立式幅面标题栏标题栏会签栏会签栏 二.尺类、圆规（课本P70）1.1.尺类尺类 种类：种类：丁字尺、直尺、三角板、曲线板、云形规、蛇形尺、半圆规、比例尺、界尺、模板 2.2.圆规圆规（圆规、分规、点划规）三.绘图用笔及相关用品（课本P72）1.1.绘图用笔绘图用笔种类：种类：铅笔（HB B 2B 2H）、针管笔、美工笔、彩色铅笔与马克笔、毛笔、扁刷（羊毫刷）2.2.其他：其他：乳胶、胶带、绘图橡皮、擦图片四.颜料及调色用品（课本P73）1.1.颜料：颜料：水彩（盒装）、水粉（大袋）2.2.调色用品：调色用品：白色调色盘、杯状容器、笔洗1.汉字2.长仿宋字的写法
13、3.美术字的写法4.数字及字母的写法(课本P73)第三节 字体1.准备阶段2.画底稿线3.加深底稿线4.上墨线(课本P76)第四节 绘图步骤1.园林总体规划设计图2.竖向设计图3.种植设计图4.立面图5.剖面图6.透视图方案设计初步设计(扩初)施工图设计第五节 园林设计图的类型1.园林总体规划设计图 园林总体规划设计图简称总平面图，它表明了一个区域范围内园林总体规划设计的内容，反映了组成园林各个部分之间的平面关系及长宽尺寸，是表现总体布局的图样。总平面图的具体内容：1）表明用地区域现状及规划的范围。2）表明对原有地形地貌等自然状况的改造和新的规划。3）以详细尺寸或坐标网络标明建筑物、道路、水体
14、系统及地下或架空管线的位置和外轮廓，并注明其标高。4）标明园林植物的种植位置。园林总体规划设计图 2.竖向设计图：又称地形图，主要反映规划用地范围内的地形设计情况、山石、水体、道路和建筑的标高，以及他们之间的高度差别，并为土方工程和土方调配以及预算、地形改造的施工提供依据。竖向设计图3.种植设计图：主要反映规划用地范围内所设计植物的种类、数量、规格、种植位置、配置方式、种植形式及种植要求的图纸。为绿化种植施工提供依据。种植设计图4.立面图 立面图是为了进一步表达园林设计意图和设计效 果的图样，它着重反应立面设计的形态和层次的变化。立面图5.剖面图 剖面图用于园林土方工程、园林水景、园林建筑、园
15、林小品、园林园桥等单体设计。它主要揭示内部空间布置、分层情况、结构内容、构造形式、断面轮廓、位置关系以及造型尺度，是具体施工的重要依据。剖面图6.透视图 透视图是反应某一透视角度设计效果的图样。它把局部园林景观用透视的方法表现出来，好像是一幅自然风景照片。这种图具有直观的立体景象，能清楚表明设计意图，但在透视图上，不能注出各部分的远近长宽高的尺度，所以透视图不是具体施工的依据。鸟瞰图是反应园林全貌的图样，其性质与透视图一样。不同的是，鸟瞰图的视点较高，如同飞鸟从高空中往下看。它主要帮助人们了解整个园林的设计效果。透视图一、建筑总平面图:建筑总平面图是表示新建建筑所在基地内总体布置的水平投影图。
16、图中要标示出新建工程的位置、朝向以及室外场地、道路、地形、地貌、绿化等情况。它是用来确定建筑与环境关系的图纸，为以后的设计、施工提供依据。绘制要求：1.熟悉建筑总平面中的图例，遵守图例要求 2.标注标高 3.新建工程定位 4.画出地下管线或构筑物位置 5.绘制比例、风玫瑰图，注写标题栏 第五节 园林建筑初步设计图二、建筑平面图 建筑平面图是沿建筑物窗台以上部位（没有门窗的建筑要过支撑柱部位）经水平切割后所做的剖面图。建筑平面图除应表明建筑物的平面形状、房间布置以及墙、柱、门、窗、楼梯、台阶、花池等位置外，还要标注必要的尺寸、标高及有关说明。如图：绘制要求：1.选择比例、布置图面 2.画定位轴线 3.线型 4.尺寸标注 定位轴线用细点划线绘制，其端部绘制直径为8mm的细实线圆，在圆圈中书写轴线编号。规定横向轴线编号用阿拉伯数字，自左向右顺序编写；竖向轴线编号用拉丁字母（除I、O、Z），自下而上顺序编写。三、建筑立面图 建筑立面图是将建筑物的立面向与其平行的投影面投影所得的投影图。建筑立面图应反映建筑物的外形及主要部位的标高。绘制要求：1.线型 2.尺寸标注 3.绘制配景四、建筑剖面图 建
