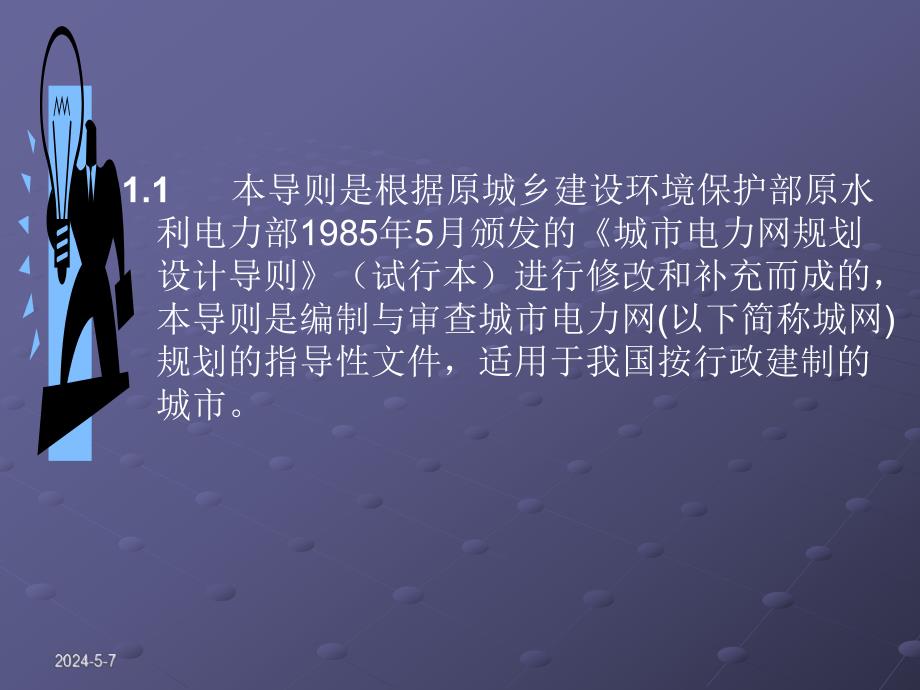

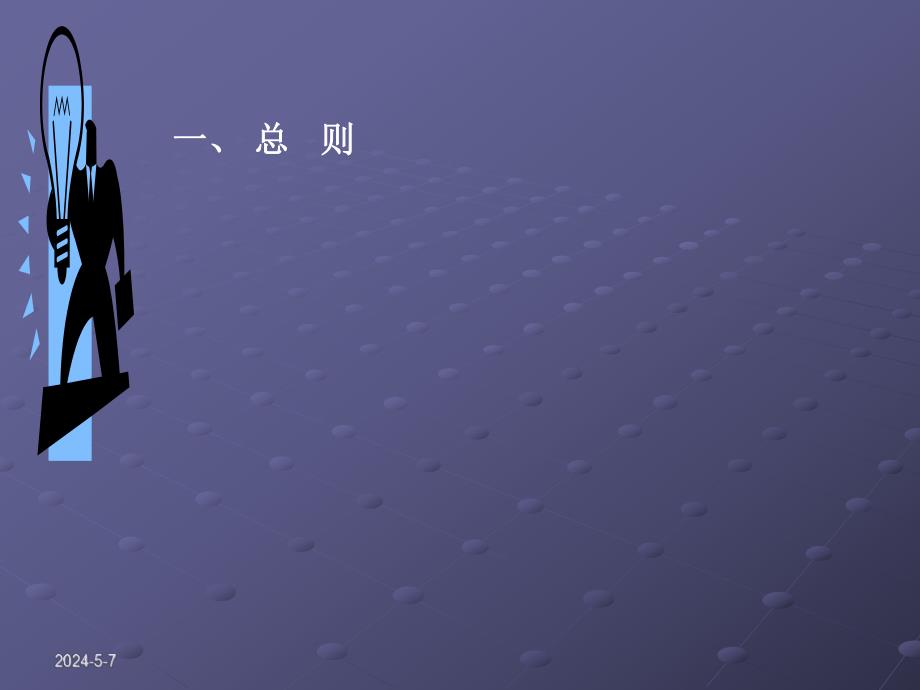

1、一、一、总总 则则1.1 本导则是根据原城乡建设环境保护部原水利电力部1985年5月颁发的城市电力网规划设计导则（试行本）进行修改和补充而成的，本导则是编制与审查城市电力网(以下简称城网)规划的指导性文件，适用于我国按行政建制的城市。1.2 城网是城市范围内为城市供电的各级电压电网的总称，是电力系统的主要负荷中心，又是城市现代化建设重要基础设施之一。各 城市应根据中华人民共和国城市规划法的相关规定，编制城网规划，并纳入相应的城市规划。1.3 城网规划是城市总体规划的重要组成部分，应与城市的各项发展规划应相互紧密配合、同步实施。110kV变电所变电所10kV母线母线 另一另一110kV变电所变电
2、所用户用户图图A用户负荷在30005000kW时，需视情况按上图A或图B定用户负荷大于8000kW时，需作可行性研究确定。用户负荷在2000kW3000kW，而附近又没有另外的大负荷时，可由开闭所直供用户，如图B10kV开闭所开闭所10kV母线母线 用户用户图图B当几个用户的负荷之和在2000kW3000kW时，而又要求双电源供电时，可采用双环网供电，在两条电缆末端不设环网开关。如图C。10kV开闭所开闭所10kV母线母线用户用户图图C 双环网双环网用户用户用户用户当几个用户和公用配电室负荷不大，不要求双电源时，可采用单环网供电，即一根电缆从开闭所一段母线经过几个用户（或配电室）后回到另一段母线，中间在负荷平衡点断开或在开闭所一侧断开。如图D。图图D 单环网单环网10kV开闭所开闭所10kV母线母线用户用户用户用户用户用户用户用户
