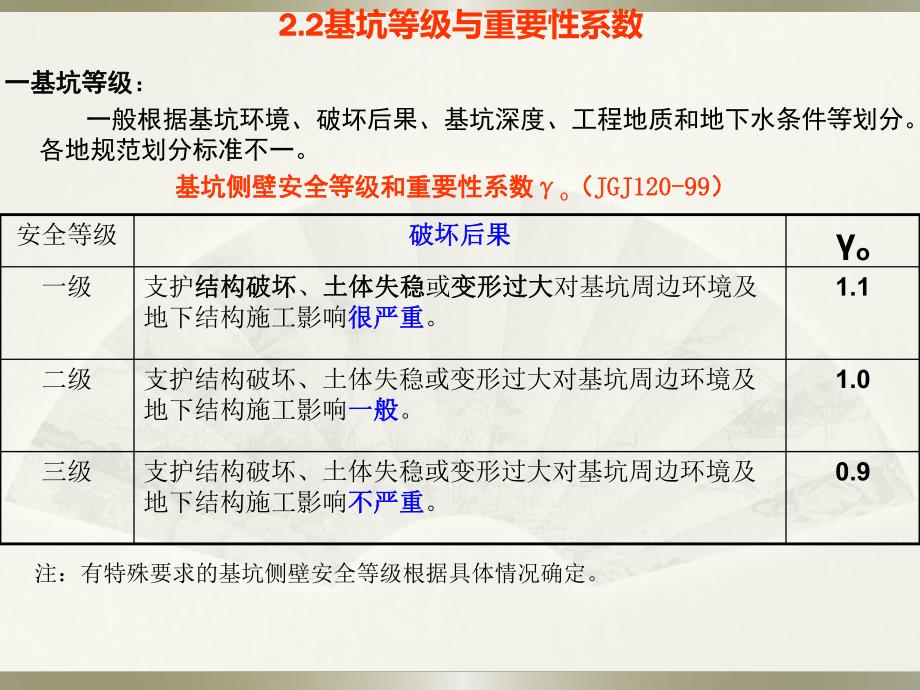

1、第二章 基坑工程设计原则及荷载2.1 2.1 基坑设计基本要求1 1安全可靠安全可靠：满足支护结构本身强度、稳定性、变形强度、稳定性、变形要求。2 2经济合理经济合理：在安全可靠的前提前提下，从工期、造价、材工期、造价、材料、设备、人工、环境料、设备、人工、环境 保护保护综合分析确定具有明显技术经济效益技术经济效益的方案。3 3施工便利并保证工期施工便利并保证工期：在安全可靠、经济合理的前提下，最大限度的满足方便施工（例如：合理的支撑布置、便于挖土施工等），缩短工期。4 4信息化设计和施工。信息化设计和施工。2.22.2基坑等级与重要性系数一基坑等级一基坑等级：一般根据基坑环境、破坏后果、基坑
2、深度、工程地质和地下水条件等划分。各地规范划分标准不一。基坑侧壁安全等级和重要性系数基坑侧壁安全等级和重要性系数o o（JGJ120-99JGJ120-99）安全等级破坏后果破坏后果o一级支护结构破坏结构破坏、土体失稳土体失稳或变形过大变形过大对基坑周边环境及地下结构施工影响很严重很严重。1.1二级支护结构破坏、土体失稳或变形过大对基坑周边环境及地下结构施工影响一般一般。1.0三级支护结构破坏、土体失稳或变形过大对基坑周边环境及地下结构施工影响不严重不严重。0.9注：有特殊要求的基坑侧壁安全等级根据具体情况确定。基坑工程安全等级划分（基坑工程安全等级划分（JGJ72-2004）安全等级基坑环境
3、、破坏后果、基坑深度、工程地质和地下水条件一级周边环境条件复杂；破坏后果严重；基坑深度h12m；工程地质条件复杂；地下水位很高、条件复杂、对施工影响严重。二级周边环境条件较复杂；破坏后果较严重；基坑深度6mh12m；工程地质条件较复杂；地下水位较高、条件较复杂、对施工影响较严重。三级周边环境条件简单；破坏后果不严重；基坑深度h6m；工程地质条件简单；地下水位低、条件简单、对施工影响轻微。注注：从一级开始，有二项或二项以上，最先符合该基坑等级标准者，即可定位该等级高层建筑岩土工程勘察规范高层建筑岩土工程勘察规范（JGJ 72-2004）基坑等级确定说明基坑等级确定说明：1基坑环境条件：指临近既有
4、建（构）筑物、管线、道路的重要性、邻近程度重要性、邻近程度、荷载大小、基础类型和埋深、变形控制要求等；2破坏后果：包括对本工程或周边环境的破坏后果；3工程地质条件复杂程度：按照侧壁软土、砂土层的性质和厚度衡量；4地下水位低：指地下水位低于基坑深度；浙江省建筑基坑支护技术规程浙江省建筑基坑支护技术规程基坑等级 上海市上海市基坑工程设计规程（DBJ08-61-97）基坑等级等级重要性一级1）支护结构作为主体结构的一部分；2）基坑深度H 10m；3）2H范围内范围内有历史文物、近代优秀建筑、重要管线等需严加保护。二级除一、三级以外的基坑。三级H7m，且周围环境无特殊要求时。环境无特殊要求时。基坑位于
5、：地铁、隧道等大型地下设施安全保护区范围地铁、隧道等大型地下设施安全保护区范围内；城市生命线工程城市生命线工程；对位移有特殊要求的精密仪器使用场所；位移有特殊要求的精密仪器使用场所；等建筑物等建筑物附近的基坑工程按照市府有关文件和规定执行。多为一级。设计依据国家及地区的有关规范及规程场地岩土工程地质勘察资料与工程有关的施工图，特别是基础平面布置图、总平图、桩位及详图周围环境资料施工条件2.2 土压力一一 支护结构设计的荷载及其组合支护结构设计的荷载及其组合(1)土压力；(2)水压力(静水压力、渗流压力、承压水压力)；(3)基坑周围的建筑物及施工荷载引起的侧向压力；(4)温度应力；(5)临水支护
6、结构的波浪作用力和水流退落时的渗透力；(6)作为永久结构时的相关荷载。其中，对一般支护结构，其荷载主要是土压力、水压力。二 土压力 静止土压力主动土压力被动土压力建筑基坑支护技术规程几种情况下的土压力土墙上的土压力应为土压力与水压力之和。挡土墙类型及其对土压力的影响常用地表荷载的处理方法一地表集中荷载折算成均布超载一地表集中荷载折算成均布超载：高大钊：深基坑工程第二版，机械工业出版社，20021 1繁重的起重机械繁重的起重机械：距离支护结构1.5m内，按照60KPa取值；距离支护结构1.5m3m内，按照40KPa取值；2 2轻型公路轻型公路：按照5KPa取值；3 3重型公路重型公路：按照10KPa取值；4 4铁道铁道：按照20KPa取值；2.3.32.3.3常用地表荷载的处理方法二高层建筑二高层建筑均布荷载均布荷载取值取值：机械工业部设计研究院：多层与高层建筑结构设计技术规定，1993.9结构类型结构类型墙体材料墙体材料自重自重/KPa框架框架轻质墙轻质墙812砖墙砖墙1014框框-剪剪轻质墙轻质墙1014砖墙砖墙1216剪力墙剪力墙混凝土混凝土1418
