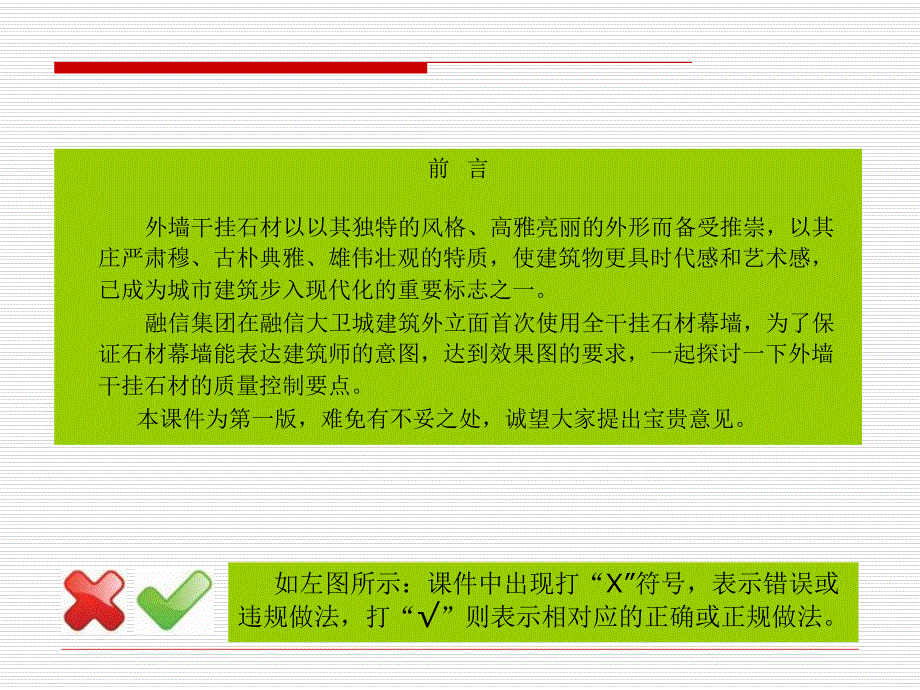

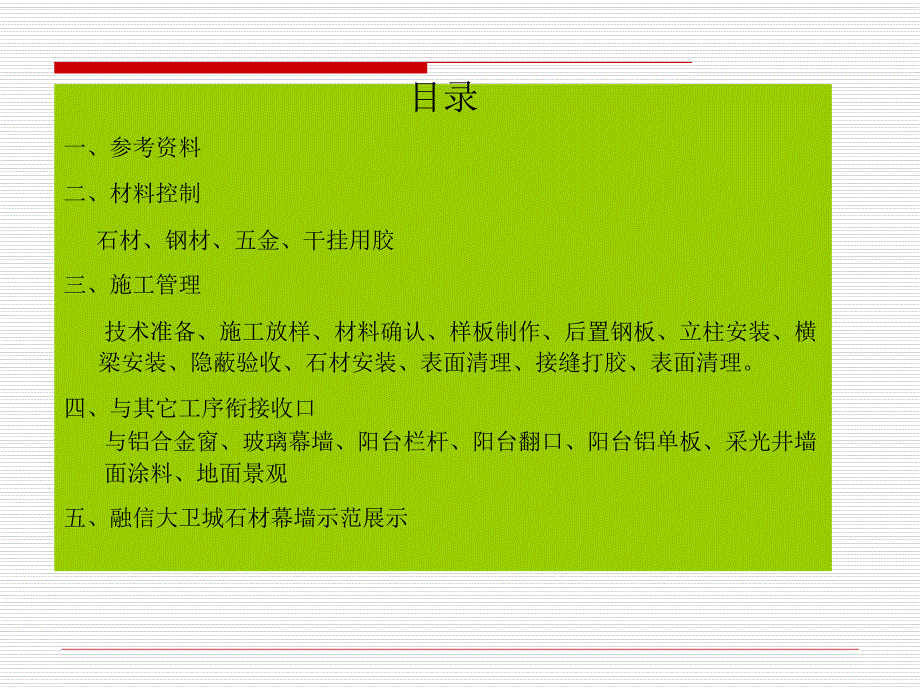

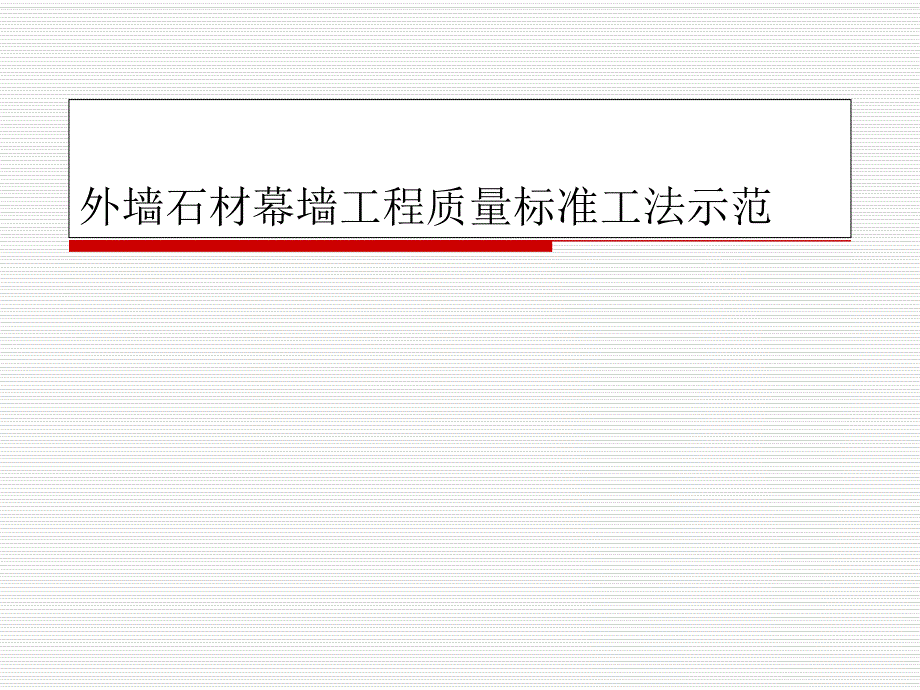

1、外墙石材幕墙工程质量标准工法示范前 言 外墙干挂石材以以其独特的风格、高雅亮丽的外形而备受推崇，以其庄严肃穆、古朴典雅、雄伟壮观的特质，使建筑物更具时代感和艺术感，已成为城市建筑步入现代化的重要标志之一。融信集团在融信大卫城建筑外立面首次使用全干挂石材幕墙，为了保证石材幕墙能表达建筑师的意图，达到效果图的要求，一起探讨一下外墙干挂石材的质量控制要点。本课件为第一版，难免有不妥之处，诚望大家提出宝贵意见。如左图所示：课件中出现打“X”符号，表示错误或违规做法，打“”则表示相对应的正确或正规做法。目录一、参考资料二、材料控制 石材、钢材、五金、干挂用胶三、施工管理 技术准备、施工放样、材料确认、样
2、板制作、后置钢板、立柱安装、横梁安装、隐蔽验收、石材安装、表面清理、接缝打胶、表面清理。四、与其它工序衔接收口 与铝合金窗、玻璃幕墙、阳台栏杆、阳台翻口、阳台铝单板、采光井墙 面涂料、地面景观五、融信大卫城石材幕墙示范展示 1、参考资料、参考资料1、金属与石材幕墙工程技术规范 JGJ 133-20012、混凝土结构后锚固技术规程 JGJ145-20043、建筑装饰装修工程质量验收规范 GB 50210-20014、建筑施工高处作业安全技术规范 JGJ 90-91 5、建筑用硅酮结构密封胶 GB/16776-20036、干挂石材幕墙用环氧胶粘剂 JC887-20017 7、高强耐侯结构钢 GB/
3、T41718、焊接结构用耐侯钢 GB/T41729、干挂饰面石材及其金属挂件 JC830.1-830.2200510、建筑设计防火规范 GBJ16-87(2001年版)11、建筑幕墙质量验收标准 GB5021012、建筑幕墙工程质量检测标准 JGJ/T139-200113、外幕墙装饰工程施工合同及其附件14、外幕墙装饰工程施工图纸 2、材料控制、材料控制石材样品确认材料样板的选定:材料加工前必须对由建设单位建筑设计师对主样板进行确认，并封存。设计师签名确认沙漠棕大啡珠金麻利石材矿源确认 在石材供应商提供矿源点样品与设计确认样品基本一致的情况下，对矿源进行考察，确认矿源点整体颜色纹路的稳定性，成
4、材率以及开采荒料是否能满现场施工需要，包括质量、进度的要求。沙漠棕矿源沙漠棕荒料 矿山开采出来的荒料，根据每一个层面按顺序进行编号，编号按开采顺序编，同一个立面石材应在同一开采层。石材板材加工 重点是在毛板开出后应立即与样板比较，符合后在毛板上进行编号，后续工序按编号顺序进行加工，以保证同一层面开采的石材用在同一立面。粗加工完成后，对加工好的板材进行板面光度、板材平整度、板面胶补质量等验收。“荒料切割”后在“开取毛板”上进行编号，后续工序按编号顺序进行加工，以保证同一层面开采的石材用在同一立面。石材表面必须在粗磨后刷一道AB胶作防护处理后再进行抛光。补胶补胶石材防护处理防护到位，形成荷叶效应，
5、水珠滚动。成品石材六个表面采用油性防水的美国“道康宁”或德国的“雅科美AKEMI”石材防护剂作防护处理。注意事项注意事项：1、处理表面必须是清洁的、干燥的且无涂层。2、理想工作温度515，辊、喷或涂刷后避免阳光直接照射及防潮，6小时左右直到产品完全硬化，防水效果形成防护不到位，石材吸水变色，水流淌。石材装箱打包1、单箱总重量不得超过0.8吨。2、木箱垫板、围边、盖板等选用优质条木，确保强度可靠。3、板材装箱时大理石光面对光面，中间用泡沫或珍珠棉隔开，用珍珠棉包裹四角，防止崩角，花岗石光面对背面包装，中间用泡沫或珍珠棉隔开。4、所有箱内空隙必须用泡沫填充塞实，不能有任何空隙与晃动。箱内泡沫必须干
6、净无污，无杂物。钢架槽钢、角钢热镀锌颜色较暗，表面色泽不均。1.应保证采用热镀锌热镀锌钢构件，包括槽钢、角钢、后置钢板等，规格尺寸应符合设计要求。2.冷镀层均匀，厚度很薄；热镀层较厚，厚度不均匀。3.冷镀层因为较薄，耐蚀性较差；热镀层因为较厚是冷镀锌的几十倍，而且与基体金属形成渗入层，耐蚀性好。4.热镀锌外观较电镀锌稍微粗糙，呈银白色，外观容易产生工艺水纹和少许滴瘤，尤其是在工件的一端较为明显。冷镀锌表面光亮，色泽均匀。五金挂件、螺栓不锈钢试液滴试后呈蓝灰色3041.以上外露五金件应保证采用奥氏体奥氏体304牌号牌号不锈钢不锈钢材质，规格尺寸应符合设计要求。2.不锈钢五金件进场报验须附相应奥氏
7、体304牌号不锈钢材质合格证，合格证中载明：304不锈钢主要成分是碳0.08，矽1.00，锰2.00，磷0.045，硫0.03，镍8.0-10.5，铬18-20。不锈钢试液滴试后呈粉红色201干挂用胶AB胶石材安装应使用AB双组份专用干挂胶云石胶不得使用于不锈钢码件连接石材云石胶使用说明 注意事项：注意事项：合同约定“石材与不锈钢间应采用环氧树脂石材专用胶黏结”即应使用AB双组份干挂专用胶，而云石胶仅为快速定位及填补石孔及裂缝，非干挂用胶。1、云石胶通过一定量的固化剂来调配，实现快速硬化的效果，硬化后很脆，很容易开裂。应禁止使用云石胶，这种胶只适用于室内，不能用于室外。因为耐候性差。2、干挂的
8、往往是会随着时间产生变形的问题，AB胶是有弹性的，就可以避免胶缝的开列。2、施工管理、施工管理流程示意技术准备施工放样材料确认样板制作后置钢板立柱安装横梁安装隐蔽验收石材安装铝板安装接缝打胶卫生清理 深化图纸：1、施工前必须对石材图纸进行深化，明确埋件、主龙骨、次龙骨、钢架的规格尺寸及间距，并附计算书。2、核对土建门窗洞的尺寸和位置并进行调整。3、协调泛光照明、地面景观等专业，明确石材开孔的尺寸与位置及石座落地标高。施工管理技术准备施工放样：1、根据总包土建提供测设轴线控制网，对立柱位置，分层位置进行放垂直通线和水平通线，基于该线对后置埋板进行定位。2、再按幕墙设计中的完成面外皮尺寸要求，根据
9、石材在横梁上的安装距离，以及横梁在立柱上的安装距离，定位立柱离墙距离。3、根据石材立面分格的尺寸，定位横梁的上下间距，左右跨度。施工管理施工放样材料确认：1、施工单位进行石材采购时应提供采购源石材样品，经与设计师确认的材料样板比对无误后，方可进行大面采购。2、提供整套合同及设计中涉及的材料样品含：槽钢、角钢、石材用胶、不锈钢五金配件等，经建设方检查，符合设计及合同要求后，方可根据样品进行大面采购同规格、同材质材料。施工管理材料确认根据总包土建提供测设轴线控制网弹分层线。分层水平轴线施工管理施工放样根据总包土建提供测设轴线控制网弹垂直轴线。垂直轴线施工管理施工放样成品样板的制作：在建筑物选定某一
10、区域，按设计及合同要求的材料和工艺进行施工，完成后经各方确认，方可进行大面积施工。通过样板的制作，也可发现施工中的问题，可调整工艺，并确定最终外墙效果。施工管理样板制作骨架样板干挂样板内包立管应提前安装到位根据横竖轴线位置安装后置钢板。根据横竖轴线位置用后置钢板纸模在墙面画出孔位。冲击钻打孔-鼓风机吹孔-毛刷清孔-再次吹孔装化学螺栓药剂-手电钻安装螺栓-装后置钢板-待药剂固化约30分钟-复拧螺栓紧固孔位放样钻孔清孔安装螺栓施工管理后置钢板 后置锚板直接安装在粉刷层上，不符合 规范要求（粉刷层不得作为锚固基材）规范做法：规范做法：应将粉刷层清除后安装锚板，以保证化学螺栓植入深度。施工管理后置钢板
11、300X240X10镀锌Q235钢板M12*160mm化学锚栓粉刷层 立柱安装由底层安装开始，由下及上安装，第一道安装定位放线尤其重要。通过水平拉线通视及吊垂线通视定位，先点焊，待拉线及吊线校正后，再满焊，紧固螺栓固定。施工管理立柱安装水平线定位垂线定位M12*100不锈钢螺栓连接件钢管 80X40X410#镀锌槽钢 横梁安装由底层安装开始，通过水平拉线通视及吊垂线通视定位，先点焊，待拉线及吊线校正后，统一再满焊固定。横梁为L50*5镀锌角钢预制，上方须预钻孔位用于安装T形连接码件。施工管理横梁安装垂线定位石材分格高度T形连接码件安装孔位L50*5镀锌角钢1、防锈处理前：检查焊缝长度，以及是否
12、存在焊缝缺陷：裂纹、孔空、固体夹杂、未熔合、未焊透、形状缺陷等。2、板材安装前：检查焊缝的防锈处理、螺栓的紧固、伸缩节间距等。施工管理隐蔽验收螺栓的紧固焊缝及防锈处理焊缝及防锈处理伸缩节间距石材安装前做好准备工作，阳角吊线控制石材定位，预装T型不锈钢连接码件。施工管理石材安装阳角垂线定位不锈钢T型挂件施工管理石材安装AB胶填注根据吊线校正定位后拧紧螺栓切槽 短平槽的长度100mm，有效槽深度15mm，开槽宽度为6mm7mm；两短槽边距离石板两端部的距离石板厚度的3倍且85mm且180mm。两短槽边间相距600mm，故当板材整长960mm时，需在石材中间增加挂点。施工管理石材安装挂点缺漏石材长1
13、170mm，远超960mm施工管理石材安装5mm定缝螺母垫接缝高低差 石材安装应保证接缝6mm，并保持顺直，特别是相邻阴阳角的两边接缝不能有高低差，否则直接影响打胶收口的观感质量。定缝垫块应离开石材表面，往缝内放，保证为接缝施胶作业留足空间。接缝水平顺直，无高低差施工管理石材安装阳角垂线定位不锈钢T型挂件转角挂点不得遗漏AB胶填切槽施工管理铝单板安装铝单板收口安装施工管理接缝打胶泡沫棒填塞指定品牌石材专用耐侯胶 石材接缝应在表面卫生清理后，两边贴美纹纸控制缝宽，保证打胶顺直，石材拼缝内填塞泡沫棒，胶厚度控制在3mm以上。3、与其它工序衔接收口、与其它工序衔接收口 石材幕墙为上下通视，每层的铝合
