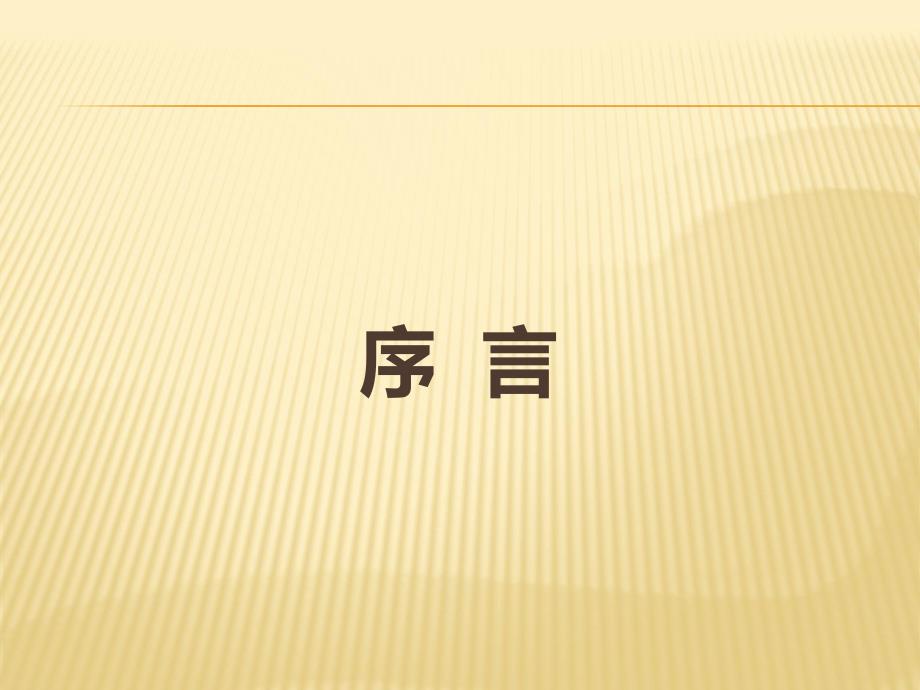

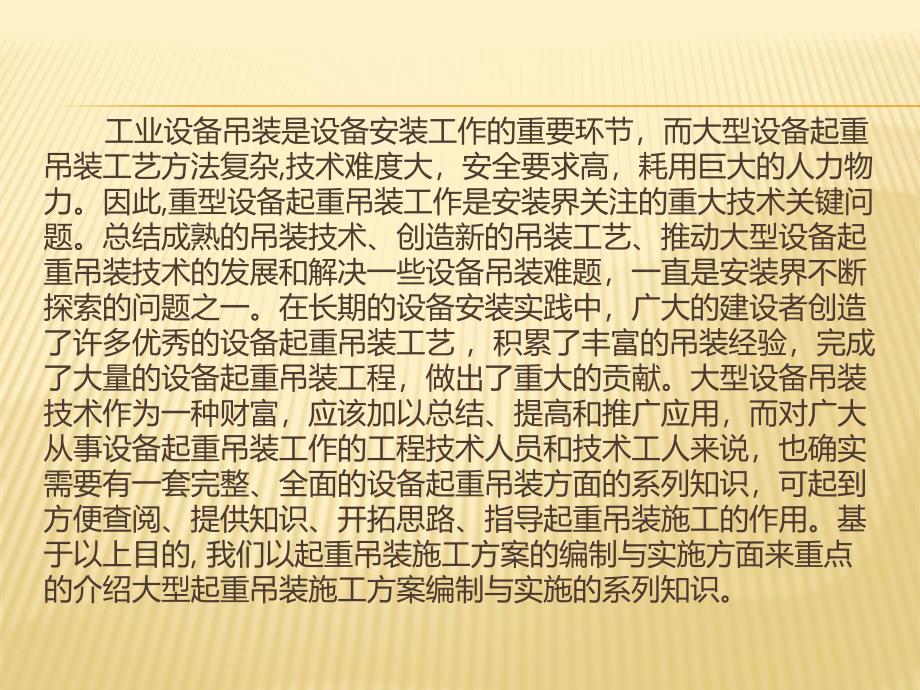

1、序 言 工业设备吊装是设备安装工作的重要环节，而大型设备起重吊装工艺方法复杂,技术难度大，安全要求高，耗用巨大的人力物力。因此,重型设备起重吊装工作是安装界关注的重大技术关键问题。总结成熟的吊装技术、创造新的吊装工艺、推动大型设备起重吊装技术的发展和解决一些设备吊装难题，一直是安装界不断探索的问题之一。在长期的设备安装实践中，广大的建设者创造了许多优秀的设备起重吊装工艺，积累了丰富的吊装经验，完成了大量的设备起重吊装工程，做出了重大的贡献。大型设备吊装技术作为一种财富，应该加以总结、提高和推广应用，而对广大从事设备起重吊装工作的工程技术人员和技术工人来说，也确实需要有一套完整、全面的设备起重吊
2、装方面的系列知识，可起到方便查阅、提供知识、开拓思路、指导起重吊装施工的作用。基于以上目的,我们以起重吊装施工方案的编制与实施方面来重点的介绍大型起重吊装施工方案编制与实施的系列知识。一般大型起重吊装施工方案有两种类型，其一是专为设备起重吊装而编制的施工方案；其二是其他专业安装方案的一个组成部分。前者用于起重吊装工程量大，吊装工艺较复杂的大型设备的起重工程，而后者用于安装和起重吊装均重要的设备安装工程。安全、快捷、经济、有序安全、快捷、经济、有序。保证设备起重吊装安全应为编制起重吊装专项施工方案的前提，起重吊装的安全性应贯穿于施工方案的始终。起重吊装设备，特别是吊装工艺复杂的大型设备，从起吊开
3、始到安全就位，要经历数个吊装步骤，闯过道道技术难关。诸多的环节和变化着的条件都可能转化为危及起重吊装安全的因素。因此，必须以科学的态度对待设备起重吊装施工方案的编制，在选择吊装工艺方法、起重设备的选型和能力的核算、吊装安全技术措施采用等几个关键问题上，必须达到安全可靠、科学合理并有效实用。编制起重吊装专项施工方案时，选择起重吊装工艺方法是核心的技术问题而方法的技术可靠性和工艺的成熟程度又是首先应考虑的。一般的做法是，依设备的形状、尺寸、质量等参数为主要条件，结合吊装场地的作业环境和起重吊装机械的能力等初拟数种可采用的工艺方法，继而从多方面进行可行性比较，从中优选。选择时应以安全为前提，以技术可
4、靠、工艺成熟为基础，再兼顾其他。设备起重吊装工程的经济效益如何，是起重吊装成果的综合反映，会受一些因素直接或间接的影响。一般讲由于科学的组织吊装施工而缩短工期；采用科学先进的吊装工艺方法，使用大型高效的吊装机械设备，提高机械设备程度化；利用以有的各种条件，减少吊装机械的使用量等都可以促成吊装经济效益的提高。使用大型高效的吊装机械，必然会提高吊装效率而缩短工期，但其经济上不一定有合理性，要对可能缩短的工期和增加的机械使用费进行权衡对比。虽然我国已有众多的吊装机械可以利用，但经济合理的尺度进行衡量。一些半机械化的吊装方法仍具有一定的生命力。大型设备或构件的起重吊装工程，具有较大的风险，一旦发生事故
5、，不仅会导致国家、集体的财产的重大损失和人身伤亡，也会导致施工队伍在声誉上和经济上的重大损失。起重吊装工程的安全关键在于合理地选择起重吊装方法，所以在选择起重吊装方法时，首先应考虑“安全”二字，特别不能因工期、成本的原因而忽视安全。工程中，进度和成本常常是一对矛盾。在保证安全和质量的前提下，在选择起重吊装方法时，应根据该起重吊装项日在整个施工进度网络中的节点位置进行，如果处于关键线路上，为保证工期，不影响其他工序的进行，应以进度要求为准，即应选择尽可能快捷的方法，而在一定程度上损失成本。但如处于非关键线路上，对工期的要求不高，则应尽可能选择低成本的方案。起重吊装工程必须有序进行，才能最大限度地
6、保证安全，在选择起重吊装方法时，应加以充分考虑，尤其在有较多设备或构件需要吊装的情况下，更要充分考虑各吊装项日的先后次序和相互的影响。大型设备起重吊装施工方案宜包括但不限于下列内容、工程概况、编制依据、起重吊装工艺方法及顺序步骤、起重吊装工艺分析与工艺设计、起重吊装平立面布置图、起重吊装工程机索具计划、起重吊装工程进度计划、起重吊装工程劳动力组织计划、施工技术措施及要求、起重吊装安全质量保证体系及措施、吊装工作危险性分析(JHA)表或HSE危害分析。、吊装应急预案。、吊装环境；、地下工程保护措施；、设备运输路线；、设备组装、吊装位置；、吊装过程中机具与设备的相对位置；、桅杆站立位置及其拖拉绳、
7、主后背绳的平面分布；、主起重机和抬尾起重机的站车位置及移动路线；、滑移尾排及牵引和后溜滑车组的设置位置；、吊装工程所用的各台卷扬机现场摆放位置及其主走绳的走向；、吊装工程所用的各个地锚的平面坐标位置；、需要做特殊处理的吊装场地范围；、吊装指挥的位置；、监测人员的位置；、电源及吊装工程的最大负荷用电量；、吊装警戒区。、钢丝绳穿绕有特殊要求；、索具系统布置有特殊要求；、吊、索具与主吊耳、溜尾吊耳的连接形式；、吊装场地承压地面及现场设备运输道路的处理有特殊要求；、平衡梁等专用吊具。大型起重吊装施工方案的内容，应视起重吊装工程的难易程度不同，内容可繁可简。起重作业的基本概况，应反映起重吊装工程或任务的
8、基本情况，一般应有以下内容：、起重作业任务名称，与吊装有关的工程介绍、地理位置等。、起重作业范围、作业时间、作业地点、作业特点及难度等。、起重作业的规模及内容。、起重吊装结构形式。吊件的材质、结构特征、吊件组成或安装后拼装以及分段吊装或整体吊装的要求。、对起重吊装工艺进行技术可行性研究、安全可靠性分析和经济合理性分析.并比较。、起重吊装方案（工艺方法)主要步骤简述。、大型设备起重吊装参数汇总表 通常用列表法来表示实物最（吊件名称、数量、单件质量、安装高度等），并加必要的文字说明。为了使编制起重吊装方案的工作建立在可靠和充分的基础上，必须掌握足够的原始资料，作为进行方案设计的依据。、工程项目的招
9、投标文件。、大型设备条件图和平面布置图。、施工现场地质资料、气象资料和吊装环境。、施工机具装备条件和吊装技术能力。、施工执行的技术规范标准。、工期要求和经济指标。、设备供货条件、吊点位置及结构形式。、建设单位对大型设备吊装的有关要求。工艺方法与要求是起重吊装作业的重要内容。编制前应认真组织调查研究，反复对比分析，充分了解现场情况，结合施工单位及周边地区的施工机械和人力情况，再进行编制。、初步选配起重机械。编制吊装方案时，应按重物的吊装高度、吊件最大质最(包括吊索具重)、作业半径等基本技术参数以及结合本企业、本地区具有的或可租借到的起重设备来初步选配起重机械、机具、工具、辅助吊具和辅助车辆等，以
10、满足起重吊装的需求并经过反复比较认定。、确定起重作业顺序。起重作业顺序一般应按设计要求来确定，每个吊件的先后吊装顺序应结合现场情况，先低后高，先里后外，吊装机械行走方便。单件吊装其工艺流程一般为绑扎吊件、起升、就位、找正、固定。、明确施工方法及步骤。从起重作业的准备开始，每一个工序、作业步骤、施工交叉，直到作业完毕等情况，均用文字叙述一遍。还应绘制起重作业工序步骤流程图。在图中注明吊件名称或工号、吊件位置、起吊或就位点及吊装机具的移动等。起重吊装工艺流程图是起重吊装方案的重要组成部分。可将起重吊装作业顺序用框图或网络的形式绘制,用此图表示各工序的衔接过程。、制定施工工序过程中的质量标准和技术要
11、求。、绘制起重吊装作业示意图，平面、立面、分段或整体吊装示意图等。针对已确定的工艺方法进行工艺分析和工艺设计计算，在工艺分析和工艺设计计算的基础上进行工艺布置。进行此项工作时应特别注意对安全性的分析和安全措施的可靠性分析。起重吊装工程的工艺分析和工艺设计计算包括两大部分：一是起重吊装用机索具；二是起重吊装工程中的被吊物件本身。根据工艺分析找出起重吊装工艺方法中的最不利工况，进行工艺设计计算，从而选择机索具，并对专用索具进行设计。根据最不利的工况，对主要的起重机械（一般指非常规起重设备桅杆等）进行强度和稳定性核算，非常规起重设备的竖立工艺分析一并进行；必要时对被吊物件本身的设备进行整体稳定和局部
12、稳定核算（如设备裙座、吊耳处等）。本项是整个起重吊装方案的核心，虽不直接面对施工工人，但它是方案审查的依据。在本项的计算中的每一个数据都必须有根据，来源清楚、可靠。、受力分析计算：对每个吊件或重要受力部位进行受力分析计算。如桅杆竖立各部位受力分析、吊件强度、吊耳计算等。、选择吊装机索具并核算：根据受力分析计算结果，合理选择吊装机索具并核算。如根据计算结果得到桅杆滑轮组、走绳及吊点受力，可选择滑轮组吨位、走绳直径、卷扬机台数及吨位、吊装绳扣直径、长度等。、主要受力和机索具列表：用列表法将最大受力部位和主要机索具的选择逐项列出，并加以说明。施工现场布置直接影响吊装作业的顺利进行.作为起重作业的现场
13、，平面布置也是确保安全作业的必要保证。起重作业现场平面布置应用文字叙述另加平面布置图。主要包括以下几个方面的内容：、施工用场地、道路。预制场地、大件组装场地、待吊位置，吊装机具组装站立场地、起重吊装时机具走向场地以及其他物料摆放场地。、水、电铺设与吊装的影响.施工用水电布置，满足大型吊装用电、高架线路及地下电缆的走向与吊装机索具之间的要求。水线的走向和地下排水沟、槽等与吊装机具的移位站立场地道路之间的距离，应符合规定要求并利于现场操作。、临时暂设。施工用临时暂设，如工具房、休息室、办公室、仓库等应布置在不影响吊装作业的地方。、现场建构筑物可能对吊装作业有影响。有些现场建构筑物可能对吊装作业有影
14、响应预先考虑并妥善安排。、吊装指挥系统及吊装警戒区。在平面布置图中标出指挥系统和警戒区。起重吊装机索具及施工手段用料计划也是吊装方案中一个重要组成部分。按照起重吊装方案中的需求，写出所用机具材料的名称、规格、型号、数量、需用时间、主要用途说明等，现有或已解决以及需要购买租借机具等来源情况，用列表法详细列出。也可附加文字说明：、起重吊装机索具分项计划表;、施工手段用料计划表。、起重吊装机索具汇总计划表 起重吊装工程进度计划一般分三个阶段：准备阶段、吊装阶段、完工退场阶段。需详细计算从准备工作到实施起重作业及吊装完退场全过程所用时间。除用文字叙述外，一般还要用网络计划图来表示。合理的劳动组合是保证
15、顺利施工的重要一个环节，在起重吊装方案中，需要事先组织安排各岗位的人员、数量，并明确相关人员职责。可用列表的方式写出主要岗位职责和人员分工。起重吊装工程的施工技术措施及要求是供施工人员在施工过程中应该掌握和达到的标准，施工技术负责人和起重吊装施工指挥人员首先应熟悉它的内容，并向有关人员进行技术交底。起重吊装工程的施工技术措施及要求应包括起重机械的安装、组装、竖立、移动等以及起重吊装用的吊索具如钢丝绳、滑车、卷扬机、锚桩等分别提出，具体要求的项目可参阅有关技术规程或借鉴已施工的起重吊装方案。为确保起重吊装工程达到安全优质的要求，起重吊装施工准备和实施过程中应建立安全质量保证体系和其岗位职责。为了
16、确保起重吊装工程符合质量标准，确保安全，必须按照施工质量、安全标准、规范及操作规程施工。这些措施必须针对性强，具体明确，容易操作，切实可行，行之有效。措施中应包括质量措施、安全技术措施及特殊措施。、质量措施：质量措施中对每个工序应达到的质量标准和技术要求要进行详细说明。检查人员执行三检制，经确认后方可转入下道工序。、安全技术措施：安全技术措施中应对关键、要害部位的作业提出技术方案和要求及安全作业方法，并进行安全技术交底，并在施工中进行检查、确认。、特殊措施：特殊措施中应包括非常规的作业，如特大型工件吊装、特殊工件吊装措施，还应包括高温、阴雨、风雷等天气情况，寒冷季节，石油化工区域内作业，复杂现场，多层交叉等作业的各项安全技术方案及措施。一般由技术人员会同安全人员以及对该项工程具有丰富实践经验的施工人员，结合施工现场的具体情况统一编制，针对起重吊装工程中存在的风险及风险评估值，提出控制危害的方法，不夸大危险，不忽略隐患，使风险得到客观、充分、有效地评估和控制。为保证建设工程中大型设备起重吊装过程中的安全，需对过程中可能出现的起重吊装事故实行有效控制，保证人员、设备、机械的安全，减少对环境
