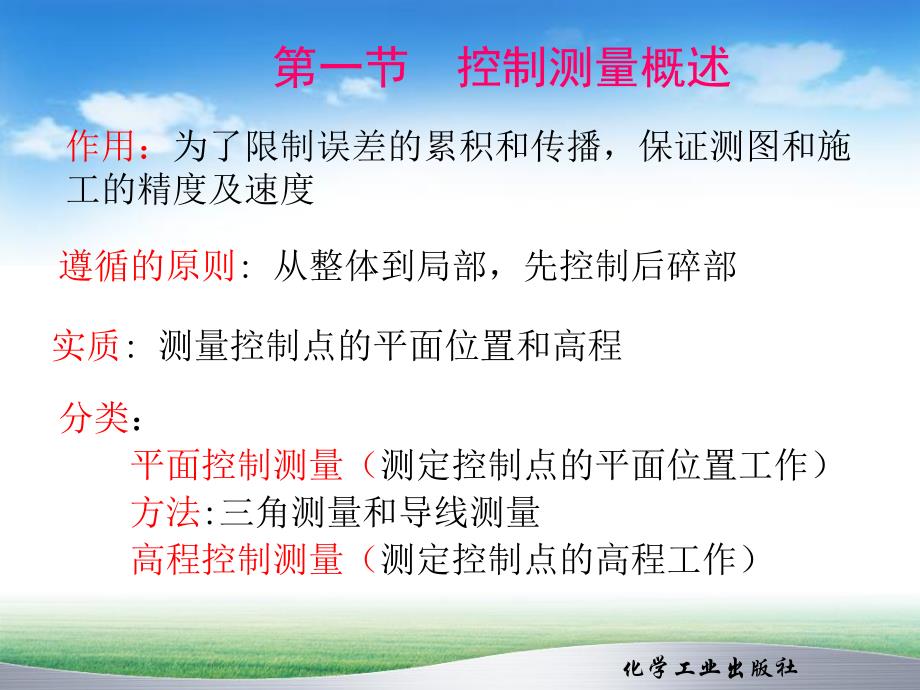

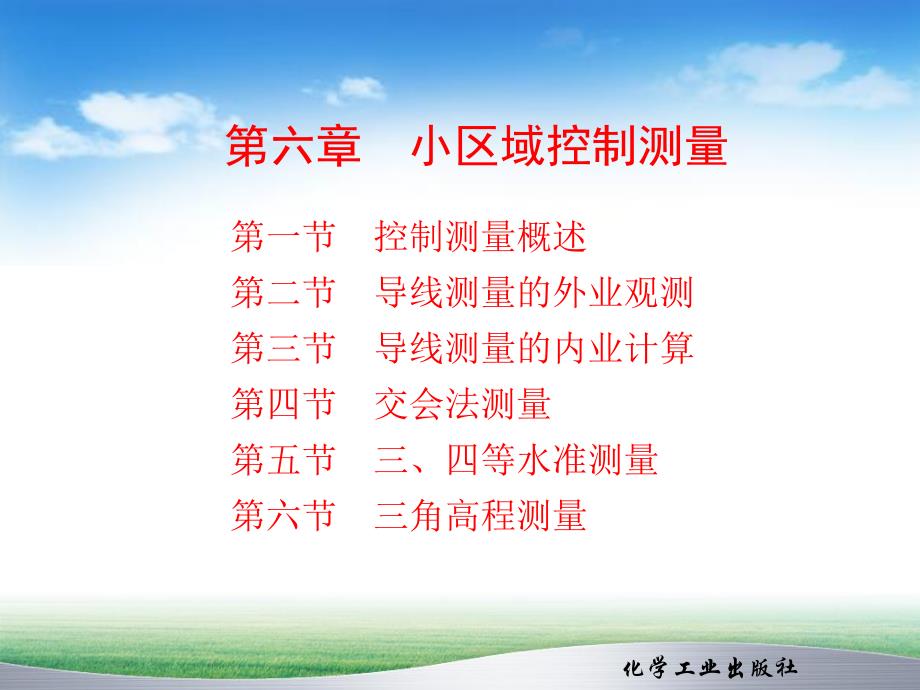

1、化学工业出版社建筑工程测量普通高等教育“十一五”国家级规划教材教育部高职高专规划教材化学工业出版社第六章 小区域控制测量第一节 控制测量概述第二节 导线测量的外业观测第三节 导线测量的内业计算第四节 交会法测量第五节 三、四等水准测量第六节 三角高程测量化学工业出版社第一节 控制测量概述作用：为了限制误差的累积和传播，保证测图和施工的精度及速度分类：平面控制测量（测定控制点的平面位置工作）方法:三角测量和导线测量高程控制测量（测定控制点的高程工作）遵循的原则:从整体到局部，先控制后碎部实质:测量控制点的平面位置和高程化学工业出版社一、平面控制测量1.三角测量控制点：有控制作用的点三角网：一系列
2、控制点组成互相连接的三角形且扩展成网状测量数据：三角形的三个内角测和其中一条边长计算结果：控制点的坐标三角点：用三角测量方法确定的平面控制点化学工业出版社国家平面控制网：全国范围内建立的三角网。按控制次序和施测精度分：一、二、三、四等。布设原则：从高级到低级，逐级加密。一等三角锁：一等三角网，沿经纬线方向布设（国家平面控制网的骨干）；二等三角网：布设于在一等三角锁环内（国家平面控制网的全面基础）；三、四等三角网：二等网的进一步加密（满足测图和施工的需要）。化学工业出版社2.导线测量导线：将相邻控制点联成直线而构成折线形。测量量：测定所有折线的边长和转折角，计算：控制点的坐标。导线点：用导线测量
3、方法确定的平面控制点。等级：一、二、三、四等。注：其中一、二等导线，又称为精密导线测量。化学工业出版社二、高程控制测量主要方法：水准测量高程控制网：在全国范围内测定一系列统一而精确的地面点的高程所构成的网建立原则：由高级到低级，由整体到局部按施测次序和施测精度分：一、二、三、四等。一等水准网：国家高程控制的骨干；二等水准网：布设于一等水准环内（国家高程控制网的全面基础）；三、四等水准网：在二等水准网的基础上进一步加密，（为测图和工程提供必要的高程控制）。化学工业出版社高程控制网建立原则：分级建立。国家水准点-三、四等水准路线三、四等水准点-等外(图根)水准点的高程水准点的间距：一般地区为2-3
4、km城市建筑区为1-2km工业区小于1km一个测区至少设立三个水准点化学工业出版社三、小区域平面控制测量测区面积（测区面积（k k）首级控制首级控制图根控制图根控制1 1-1010一级小三角或一级导线一级小三角或一级导线两级图根两级图根0.50.5-2 2二级小三角或二级导线二级小三角或二级导线两级图根两级图根0.50.5以下以下图根控制图根控制小区域平面控制网:为满足小区域测图和施工所需要而建立的平面控制网包括：首级控制网、图根控制网首级控制与图根控制的关系化学工业出版社图根控制点:直接用于测图的控制点图根点的密度:地形条件和测图比例尺测图比例尺测图比例尺1 1：5005001 1：1000
5、10001 1：200020001 1：50005000图根点密度图根点密度（点（点/km/km2 2）150150505015155 5化学工业出版社第二节 导线测量的外业观测适用范围：地物分布较复杂的建筑区和平坦而通视条件较差的隐蔽区。经纬仪导线：用经纬仪测量导线转折角，用钢尺丈量导线边长。电磁波测距导线：用测距仪或全站仪测量导线边长。化学工业出版社一、导线的布设形式附合导线、闭合导线、支导线、无定向附合导线BA12支导线支导线DAB1234闭合导线闭合导线12DB123A无定向无定向附合导线附合导线BA1C23附合导线附合导线BA1C23附合导线附合导线化学工业出版社 导线的主要技术要求
6、导线的主要技术要求等级等级测图此测图此例尺例尺导线导线长度长度（m m）平均平均边长边长（m m）往返丈往返丈量较差量较差相对误相对误差差测角测角中误中误差差”导线全导线全长相对长相对闭合差闭合差测回数测回数角度角度闭合差闭合差（”）一级一级250025002502501/20001/20000 05 51 1/10000/100002 24 4二级二级180018001801801/15001/15000 08 81/70001/70001 13 3三级三级120012001201201/10001/10000 012121/50001/50001 12 2图根图根1 1：500500500
7、50075751/30001/300020201/20001/20001 11：100010001101：20002000180化学工业出版社二、导线测量的外业工作1、踏勘选点及建立标志（1）搜集地形图和高一级控制点成果资料，并将已知控制点展绘上图；（2）在地形图上拟定导线的布设方案；（3）野外踏勘，实地核对，修改、落实点位；（4）建立标志，并绘制点之记。化学工业出版社（1）点位应选在土质坚实、视野开阔、便于保存标志、安置仪器和施测的地方；（2）相邻点之间通视良好，地势较平坦，便于测角和量距；（3）导线各边的长度应大致相等，避免相邻边长度相差悬殊，以减少测角误差；（4）导线点应有足够的密度，分
8、布较均匀，便于控制整个测区。实地选点注意事项化学工业出版社混凝土桩（永久性）混凝土桩（永久性）木桩（临时性）木桩（临时性）点之记点之记建立标志绘制点之记化学工业出版社2.边角观测(1)测边 方法：电磁波测距仪全站仪单向施测用经检定过的钢尺往返丈量化学工业出版社(2)测角左角：在导线编号顺序方向前进左侧的角右角：在前进方向右侧的角附合导线：测左角或测右角闭合导线：测内角或测外角角度观测方法：测回法化学工业出版社(3)定向导线定向(导线连接测量)：在导线起、止的已知控制点上，测定连接角的工作定向的目的：确定每条导线边的方位角分类：独立导线，用罗盘仪测定起始边的方位角；高一级控制点相连接的导线，先要
9、测出连接角，再根据高一级控制点的方位角，推算出各边的方位角。化学工业出版社第三节 导线测量的内业计算内业计算的目的：根据已知的起始数据和外业观测成果，通过误差调整，计算出各导线点的平面坐标准备工作：1.检查和整理外业观测成果2.然后绘制导线略图3.标注各项数据化学工业出版社一、闭合导线计算1.在表中填入已知数据将导线略图中的点号、观测角、边长、起始点坐标、起始边方位角填入“闭合导线坐标计算表”中。化学工业出版社2.计算、调整角度闭合差n边形闭合导线的内角和其理论值为0180)2(n理闭合导线角度闭合差：实测的内角与于理论值之差。理测f角度闭合差的调整原则：将f反符号平均分配到各观测角中，如果不
10、能均分，则将余数分配给短边的夹角。允ff 检核：化学工业出版社3.计算各边的坐标方位角（1）若是左角，则取+；若是右角，取-；（2）前若大于360o，应减去360o;小于0o时，加上360o，（3）起始边的坐标方位角最后推算出来，其推算值应与已知值相等左右后前180化学工业出版社4.坐标增量闭合差的计算与调整1212121212sincos12DyDx00理理yx测测yfxfyx理论上实际上坐标增量X、Y化学工业出版社由于 的存在，使纵、横坐标增量的代数和不能等于零，有纵、横坐标增量闭合差：yxff,22yxDfff导线全长相对闭合差：DDfDDfK1iyyiixxiDDfvDDfv分配闭合差
11、 ：yxff,yyxxfvfv化学工业出版社改正后的坐标增量：yiiixiiivyyvxx改改（五）计算各导线点的坐标值：ijijijijyyyxxx用上式最后推算出起始点的坐标，推算值应与已知值相等，以此检核整个计算过程是否有错。中国建筑工业出版社89 33 48 73 00 12107 48 24 89 36 30359 58 5466理f测120406 容fmfx10.0mfy07.0mfffyxD12.0223200190.39212.0DfKD20001容K+17+16+17+16+6689 34 0573 00 28107 48 4089 36 47360 00 0045 30 0
12、0135 55 55242 55 2745 30 00315 06 4778.16129.3480.18392.90 +2+54.78 +3-92.93+2-36.50+0.10-0.10 -1+55.750 -3+89.96 -1-71.39-0.07+0.07-92.90-36.48+74.58+55.74+89.93-71.400点点号号观测角观测角（右角）（右角）改改正正数数 改正角改正角 13241 辅辅助助计计算算坐标坐标方位角方位角 距离距离 D m点点号号13241 增量计算值增量计算值改正后增量改正后增量坐标值坐标值x my mx my mxmym500.00 500.005
13、54.80 555.74461.90645.67425.42 574.270105.22+3+74.55 -2-74.25+54.80-74.27500.00 500.00化学工业出版社二、附合导线计算1.角度闭合差计算终终f）（）（始终测始终测yyyfxxxfyx2.坐标增量闭合差计算 终边坐标方位角的推算值已知终边坐标方位角终终化学工业出版社239 29 52147 44 20214 49 52189 41 22791 45 2638180nf终始测12006 nf容15.0 xf12.0yf19.022yxfff30001479.57819.0K20001容K-9-10-10-9-382
14、39 29 43147 44 11214 49 42189 41 12791 44 4845 00 00104 29 4372 13 54116 44 48107 03 36297.262187.81493.403578.479 -8-74.40 -5+57.32-2-27.40-44.48 +6+287.80 +4+178.85 +2+89.29+555.94-74.48-57.27-27.42+287.86+178.89+89.31+556.06点点号号观测角观测角（右角）（右角）改改正正数数 改正角改正角 A1B2CD辅辅助助计计算算坐标坐标方位角方位角 距离距离 D m点点号号A1B2
15、CD增量计算值增量计算值改正后增量改正后增量坐标值坐标值x my mx my mxmym200.00 200.00125.52 487.86182.79666.75155.37 756.06-44.63化学工业出版社三、支导线计算支导线不会出现矛盾：角度闭合差坐标增量闭合差支导线没有检核限制条件支导线只适用于图根控制补点使用化学工业出版社ABP测角前方交会ABP测角侧方交会第四节交会法测量第四节交会法测量控制点的加密，可以采用导线测量，也可以采用交会定点法。根据测角、测边的不同，交会定点可分为：测角前方交会、测角侧方交会、测角后方交会、为测边交会等几种方法。化学工业出版社APBD1D2测边交会
16、CPBA测角后方交会交会角：指待定点至两相邻已知点方向的夹角范围：30o-150o化学工业出版社一、前方交会BAABABBAPBAABABBAPctanctan)(ctactanctanctan)(ctanctanXXnYYYYYXXX测角前方交会法（前方交会）：已知A（XA、YA），B（XB、YB），在A、B两点上设站，观测出、，通过三角形的余切公式求出未知点P的坐标。ABP测角前方交会N注：计算坐标，必须注意实测图形的编号与推导公式的编号要一致性。化学工业出版社三个已知点的前方交会图形22yxDf)(1.02mmMf容ABP11C22目的：校核和提高P点坐标的精度P点最后的坐标:两组坐标的平均值M-测图比例尺分母yx、ppyx、分别为两组坐标值之差化学工业出版社测PDPB计计测 APBCD检核角：检核角较差容许值410PBMS 容要避免P点处在危险圆上或危险圆附近化学工业出版社等等级级水准仪水准仪 型号型号水准尺水准尺线路长度线路长度kmkm与已知点与已知点联测联测附合成附合成 环线环线观测次数观测次数平地平地mm三三四四图根图根DS1DS3DS3DS3因瓦因瓦双面双面双面双面单面
