《屋面及防水工程讲义.ppt》由会员分享，可在线阅读，更多相关《屋面及防水工程讲义.ppt（73页珍藏版）》请在第壹文秘上搜索。

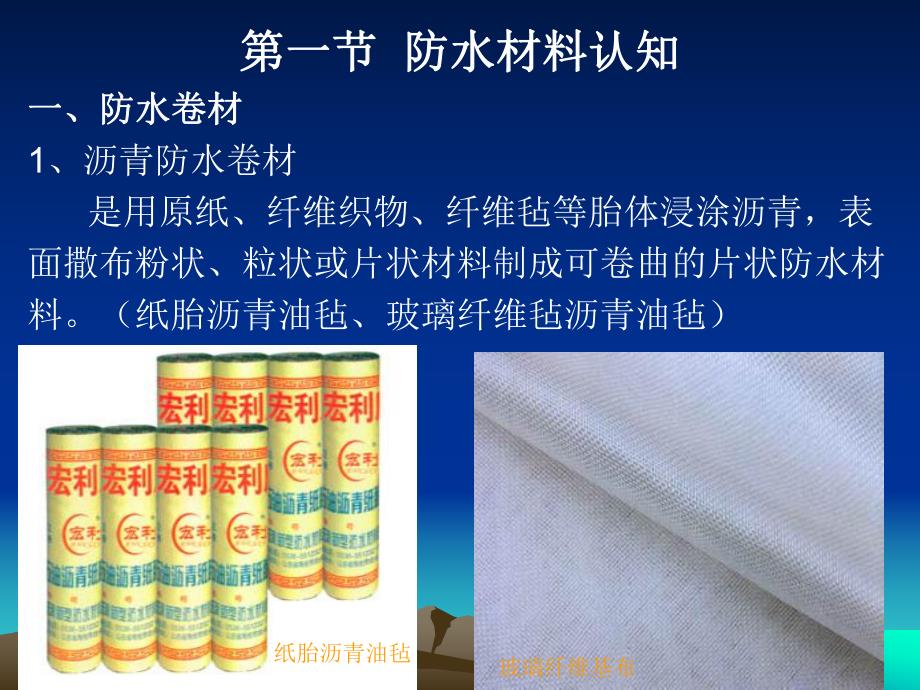

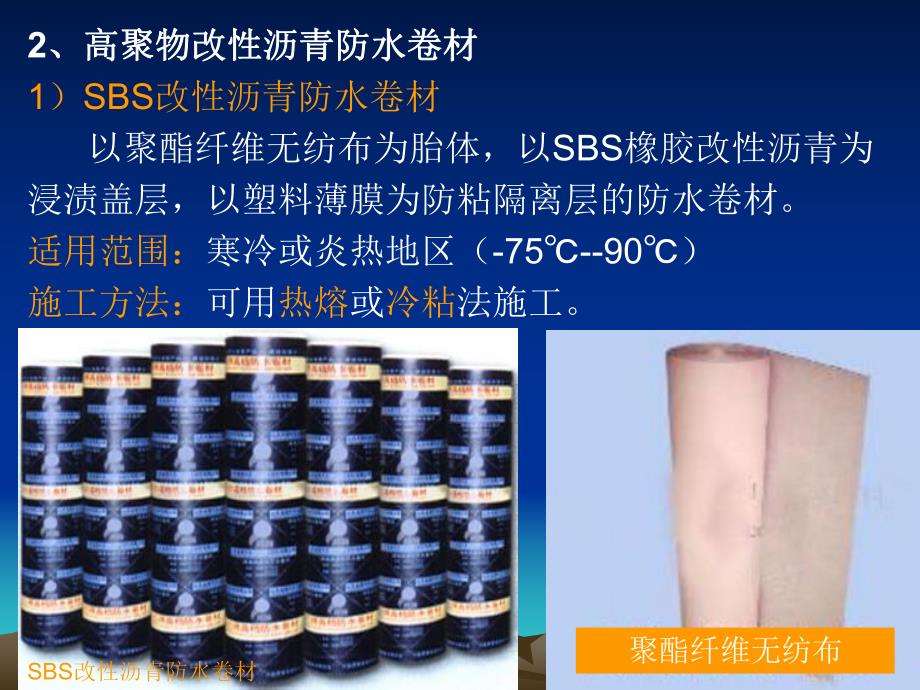

1、第一节第一节 防水材料认知防水材料认知一、防水卷材一、防水卷材1、沥青防水卷材 是用原纸、纤维织物、纤维毡等胎体浸涂沥青，表面撒布粉状、粒状或片状材料制成可卷曲的片状防水材料。（纸胎沥青油毡、玻璃纤维毡沥青油毡）纸胎沥青油毡玻璃纤维基布2、高聚物改性沥青防水卷材、高聚物改性沥青防水卷材1）SBS改性沥青防水卷材 以聚酯纤维无纺布为胎体，以SBS橡胶改性沥青为浸渍盖层，以塑料薄膜为防粘隔离层的防水卷材。适用范围：寒冷或炎热地区（-75-90）施工方法：可用热熔或冷粘法施工。SBS改性沥青防水卷材聚酯纤维无纺布2）APP改性沥青防水卷材（APP为无规聚丙烯塑料代号）以玻纤毡、聚酯毡为胎体，以APP
2、改性沥青为浸渍盖层，均匀改密的浸渍在胎体两面，采用片岩彩色砂或金属箔做面层防粘隔离材料，底面复合塑料薄膜的高档防水卷材。适用范围：炎热地区（-15-130），可用于屋面、厕浴间、地下工程、桥梁、停车场、游泳池等。施工方法：可用热熔或冷粘法施工。玻纤毡玻纤毡3）PVC改性煤焦油砂面防水卷材（PCV聚氯乙烯塑料代号）以玻纤毡为胎体，两面涂覆PVC改性煤焦油，并在油毡上表面撒以各种彩砂粒料，下表面粘贴PVC薄膜作隔离材料的防水卷材。适用范围：可用于外露或有保护层的地下、屋面、室内防潮等。施工方法：可用热熔或冷粘法施工。4）再生橡胶改性沥青防水卷材 再生橡胶粉中掺入适量的沥青和化学助剂，进行高温高压处
3、理后，再掺入一定数量的填充料，经压延击成的一种无胎基防水材料、适用范围：（-20-80），适用于屋面及地下接缝和满铺防水层，尤其适用于有保护层的屋面或基层沉降大的建筑物变形缝处的防水。施工方法：可用冷粘法施工。3、合成高分子防水卷材、合成高分子防水卷材 以合成橡胶、合成树脂或两者的共混体为基料，加入适量的化学助剂和填充料，经混炼、压延或挤出等工序加工而成的可卷曲的片状防水材料。施工方法：可用冷粘或自粘法施工主要有：三元乙丙橡胶防水卷材、丁基橡胶防水卷材、氯化聚乙烯防水卷材、氯磺化聚乙烯防水卷材、聚氯乙烯防水卷材、氯化聚乙烯橡胶共混防水卷材、三元乙丙橡胶聚乙烯共混防水卷材三元乙丙橡三元乙丙橡胶防
4、水卷材胶防水卷材氯化聚乙烯氯化聚乙烯橡胶共混防水卷材橡胶共混防水卷材氯化聚乙烯防水卷材氯化聚乙烯防水卷材二、防水涂料二、防水涂料 是一种液态或半液态的高分子物质，可用刷、喷等工艺涂布在基层表面，经溶剂或水分挥发或各组间的化学反应，形成具有一定弹性和一定厚度的连续薄膜。适用范围：适用于复杂不规则部位的防水，也可用于屋面、墙身、地下室、楼地面、设备管道等的防水。施工方法：可用冷施工法。三、建筑密封材料三、建筑密封材料1、定型密封材料：封条带、止水带。铝合金门窗橡胶封条、丁腈胶PVC门窗封条、自黏性橡胶、橡胶止水带、塑料止水带等。铝合金门窗橡胶封条铝合金门窗橡胶封条橡胶止水带橡胶止水带四、防水剂四、
5、防水剂 是由化学原料配制而成的一种能起到速凝和提高水泥或混凝土不透水性的外加剂。有机硅建筑防水剂有机硅建筑防水剂 屋面防水工程是房屋建筑的一项重要工程，根据建筑物的性质、重要程度、使用功能要求及防水层耐用年限等，将屋面防水分为四个级，并按不同等级进行设防。防水屋面的常用种类有卷材防水屋面、涂膜防水屋面和刚性防水屋面等。项目屋面防水等级建筑物类别特别重要或对防水有特殊要求的建筑重要的建筑和高层建筑一般的建筑非永久性的建筑防水层合理使用年限25年15年10年5年防水层选用材料宜选用合成高分子防水卷材、高聚物改性沥青防水卷材、合成高分子防水涂料、细石混凝土等材宜选用高聚物改性沥青防水卷材、合成高分子
6、防水卷材、合成高分子合成涂料、高聚物改性沥青防水涂料、细石混凝土、平瓦等材料应选用三毡四油沥青防水卷材、高聚物改性沥青防水涂料、合成高分子防水涂料、沥青基防水涂料、刚性防水涂料、平瓦、油毡等材料。可选用二毡三油沥青防水卷材、高聚物改性沥青防水涂料、沥青基防水涂料、波形瓦等材料。设防要求三道或三道以上防水设防，其中应有一道合成高分子防水卷材，且只能有一道厚度不小于2mm的合成高分子防水涂膜。道防水设防，其中应有一道卷材。也可采用压型钢板进行一道设防。一道防水设防，或两种防水材料复合使用。一道防水设防。建筑划分为四类：I类是特别重要的建筑，这类数量较少，如储存国宝文物库、高能物理试验室、纪念馆等，
7、这一类建筑防水应十分可靠，确保25年之内不能发生渗漏。II类是属重要建筑，如星级宾馆、展览馆、剧院、体育馆、大商场、高层建筑、银行、高精尖的厂房等。这一类建筑应确保15年内不能渗漏。III类是一般工业与民用建筑，这类建筑最多，如住宅、办公楼、校舍、一般、商店、厂房等。防水寿命为10年。IV类建筑是非永久性房屋，二三年就拆除，不需要很好的防水材料，只要5年内不漏就能满足要求，如果使用很贵的防水材料，反而造成浪费。一、卷材防水屋面一、卷材防水屋面 卷材防水屋面是用胶结材料黏贴卷材进行防水的屋面。这卷材防水屋面是用胶结材料黏贴卷材进行防水的屋面。这种屋面具有重量轻，防水性能好的优点，其防水层的柔韧种
8、屋面具有重量轻，防水性能好的优点，其防水层的柔韧性好，能适应一定的结构振动和涨缩变形。性好，能适应一定的结构振动和涨缩变形。（一）卷材屋面构造（一）卷材屋面构造图图816 卷材防水屋面构造卷材防水屋面构造（a）不保温卷材屋面；（）不保温卷材屋面；（b）保温卷材屋面）保温卷材屋面（二）卷材防水及保温层施工（二）卷材防水及保温层施工施工工序：找平层1施工找平层1表面清理、修整隔汽层施工保温层施工找平层2施工喷、涂基层处理剂节点附加层施工定位、弹线、试铺铺贴卷材收头处理、节点密封清理、检查、修整蓄水实试保护层施工1、找平层、找平层1施工要求施工要求 基层一般采用水泥砂浆、细石混凝土或沥青砂浆找平，做
9、到平整、坚实、清基层一般采用水泥砂浆、细石混凝土或沥青砂浆找平，做到平整、坚实、清洁、无凹凸型及尖锐颗粒。洁、无凹凸型及尖锐颗粒。屋面及屋面及檐口檐口、檐沟檐沟、天沟天沟找平层的排水坡度，必须符合设计要求，平屋面找平层的排水坡度，必须符合设计要求，平屋面采用结构找坡应不小于采用结构找坡应不小于3%，采用材料找坡宜为，采用材料找坡宜为2%，天沟、檐沟纵向找坡不应小，天沟、檐沟纵向找坡不应小于于1%，在与突出屋面结构的连接处（如女儿墙、天窗壁、立墙、风道口等）以，在与突出屋面结构的连接处（如女儿墙、天窗壁、立墙、风道口等）以及在屋角的转角处（檐口、天沟、屋脊、水落口等），均应做成及在屋角的转角处（
10、檐口、天沟、屋脊、水落口等），均应做成半径不小于半径不小于100mm圆弧或者钝角圆弧或者钝角。为防止由于温差及混凝土构件收缩而使防水屋面开裂，找平层为防止由于温差及混凝土构件收缩而使防水屋面开裂，找平层1宜留设宜留设分格分格缝缝，缝宽宜为缝宽宜为20mm，兼做隔汽层排气道。分格缝应留设在板端处，纵横缝的，兼做隔汽层排气道。分格缝应留设在板端处，纵横缝的最大间距为：采用水泥砂浆或细石混凝土做找平层时，不宜大于最大间距为：采用水泥砂浆或细石混凝土做找平层时，不宜大于6m，用沥青砂，用沥青砂浆做找平层时，不宜大于浆做找平层时，不宜大于4m。分隔缝处应附加。分隔缝处应附加200300mm宽的油毡，用沥
11、青宽的油毡，用沥青胶结材料单边点贴覆盖。胶结材料单边点贴覆盖。2、隔汽层施工要求、隔汽层施工要求 隔汽层可采用气密性较好的卷材或防水涂料。一般是在结隔汽层可采用气密性较好的卷材或防水涂料。一般是在结构层（或找平层）上涂刷冷底子油一道和热沥青二道，或铺设一构层（或找平层）上涂刷冷底子油一道和热沥青二道，或铺设一毡两油。毡两油。隔汽层必须是整体连续的，在屋面和垂直面衔接处，隔汽层必须是整体连续的，在屋面和垂直面衔接处，隔汽隔汽层还应延伸到保温层顶部并高出层还应延伸到保温层顶部并高出150mm，以便与防水层相接。，以便与防水层相接。采用油毡隔汽层时，采用油毡隔汽层时，油毡的搭接宽度不小于油毡的搭接宽
12、度不小于70mm。3、保温层施工要求（略）、保温层施工要求（略）保温层形式保温层形式松散松散板状板状整体整体4、找平层、找平层2施工要求施工要求 主要的施工要求同找平层主要的施工要求同找平层1，主要区别在于，找平，主要区别在于，找平层层2上面没有隔汽层，故找平层上面没有隔汽层，故找平层2的分格缝要用油膏密的分格缝要用油膏密封好。封好。5、基层处理剂施工、基层处理剂施工 基层处理剂是为了增强防水材料与基层之间的粘结力，在基层处理剂是为了增强防水材料与基层之间的粘结力，在防水层施工前，预先涂刷在基层上的涂料。其选择应与所用卷材防水层施工前，预先涂刷在基层上的涂料。其选择应与所用卷材的材性相容。常用
13、的基层处理剂有用于沥青卷材防水屋面的的材性相容。常用的基层处理剂有用于沥青卷材防水屋面的冷底冷底子油子油，用于高聚物改性沥青防水卷材的，用于高聚物改性沥青防水卷材的氯丁胶沥青乳胶、橡胶改氯丁胶沥青乳胶、橡胶改性沥青溶液、沥青溶液（冷底子油）性沥青溶液、沥青溶液（冷底子油）和用于高分子防水卷材屋面和用于高分子防水卷材屋面的聚氨酯煤焦油系的的聚氨酯煤焦油系的二甲苯溶液、氯丁胶乳溶液、氯丁胶沥青乳二甲苯溶液、氯丁胶乳溶液、氯丁胶沥青乳胶等。胶等。胶黏剂：胶黏剂：卷材防水层的粘结材料，必须选用与卷材相应的胶结剂。卷材防水层的粘结材料，必须选用与卷材相应的胶结剂。6、防水卷材施工、防水卷材施工a、时间：
14、屋面上其他工程完工，待基层处理剂干燥后。b、顺序：先高后低、先远后近,同跨屋面应由标高低处向高处进行，先铺设附加层卷材。c、方向：屋面坡度3%，屋脊（节省材料，便于施工）；坡度3%15%，可或屋脊；坡度15%或屋面受震动，屋脊（防止沥青流淌）。卷材搭接要求:a、上下两层及相邻两卷材的搭接接缝均应错开。b、长边70mm，平屋顶短边100mm；坡屋顶短边150mm；上下两层错开1/3或1/2幅宽，相邻两幅短边搭接接缝错开500mm。817 卷材搭接形式与要求卷材搭接形式与要求c、要求：垂直于屋脊的搭接缝，应顺主导风向；接头顺水流方向；每幅卷材铺过屋脊的长度不小于200mm。7 7、保护层施工、保护
15、层施工a、时间：在油毡防水层完工并经验收合格后进行。b、做法1：卷材上浇沥青胶（24mm厚），加热绿豆豆砂（35mm）到100左右撒铺在涂刷的沥青胶上，并使其1/2的粒径嵌入到沥青中，清除松散小豆石。做法2：预制板块保护层：一般采用砂或砂浆做为结合层。当采用砂做结合层时，砂应洒水压实刮平；块体对接铺砌，缝宽为10mm左右，缝用1：2的水泥砂浆勾成凹缝，并在保护层四周500mm范围内用低强度的水泥砂浆做结合层，防止砂子流失。高聚物改性沥青卷材防水屋面高聚物改性沥青卷材防水屋面1、热熔法、热熔法a、施工方法：将卷材背面喷灯或火焰喷枪加热熔化后与基层黏结在一起形成防水层。b、施工条件：可在-10C进
16、行，雨、风天不得施工，基层干燥，注意防火。c、材料要求：有出场合格证，外观质量、规格、物理性质复验合格；改性沥青涂料或胶结剂作为基层处理剂。d、施工工艺：清理基层涂刷基层处理剂铺贴卷材附加层热熔铺贴大面防水卷材热熔封边蓄水试验保护层施工质量验收。1、清理基层：干净2、涂刷基层处理剂：溶剂型橡胶改性沥青防水涂料或橡胶改性沥青胶结剂，涂刷均匀。3、铺贴卷材附加层：按设计要求在构造节点铺贴。4、热熔铺贴大面防水卷材：火焰烘烤卷材底面与基层交接处，边加热边滚压（200230C、约0.5m）。5、热熔封边：火焰烘烤熔化，抹子抹平沥青。6、蓄水试验：平屋面水没过屋面蓄水24h以上、坡屋面淋浴2h以上，无渗漏为合格。7、保护层：上人屋面铺方砖；不上人屋面涂改性沥青胶结剂，撒石片粘牢后扫除松动的。2、冷粘贴、冷粘贴a、施工方法：将胶粘剂涂刷在基层或卷材上，使卷材与基层相互黏结形成防水层。b、施工要求：胶结剂涂刷均匀、规范，铺贴密实、牢固、平整、顺直，搭接规范、可靠，接缝口严密，宽10mm。3、自粘法、自粘法a、施工方法：采用带有自粘胶的防水卷材，不加热、不涂胶结材料而进行黏结的方法。b、施工要求：基层
