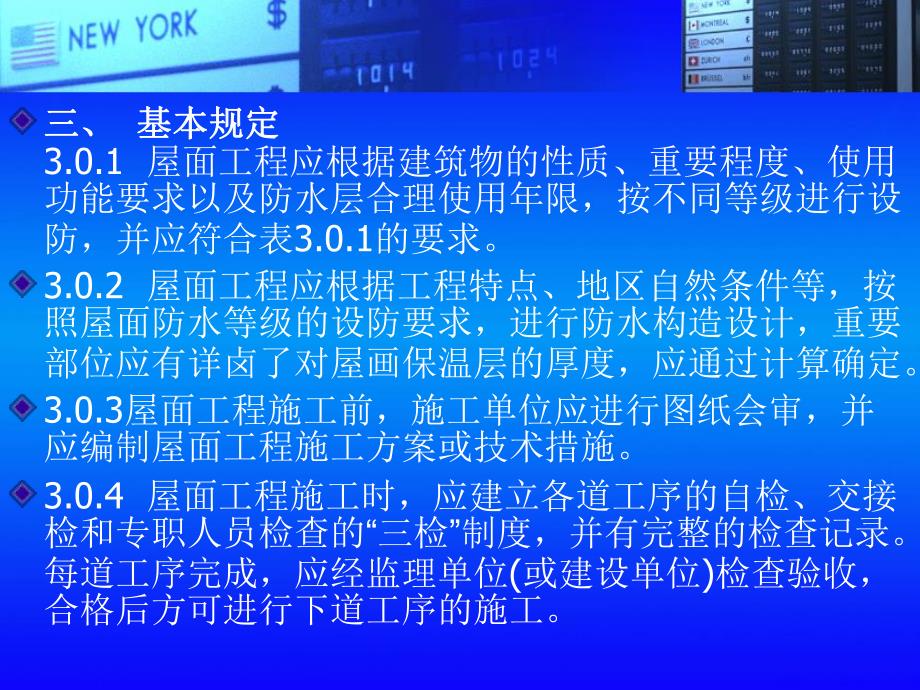

1、屋面工程屋面工程质量验收规范质量验收规范 GB 502042002三、三、基本规定基本规定3.0.1 屋面工程应根据建筑物的性质、重要程度、使用功能要求以及防水层合理使用年限，按不同等级进行设防，并应符合表3.0.1的要求。3.0.2 屋面工程应根据工程特点、地区自然条件等，按照屋面防水等级的设防要求，进行防水构造设计，重要部位应有详卤了对屋画保温层的厚度，应通过计算确定。3.0.3屋面工程施工前，施工单位应进行图纸会审，并应编制屋面工程施工方案或技术措施。3.0.4 屋面工程施工时，应建立各道工序的自检、交接检和专职人员检查的“三检”制度，并有完整的检查记录。每道工序完成，应经监理单位(或建

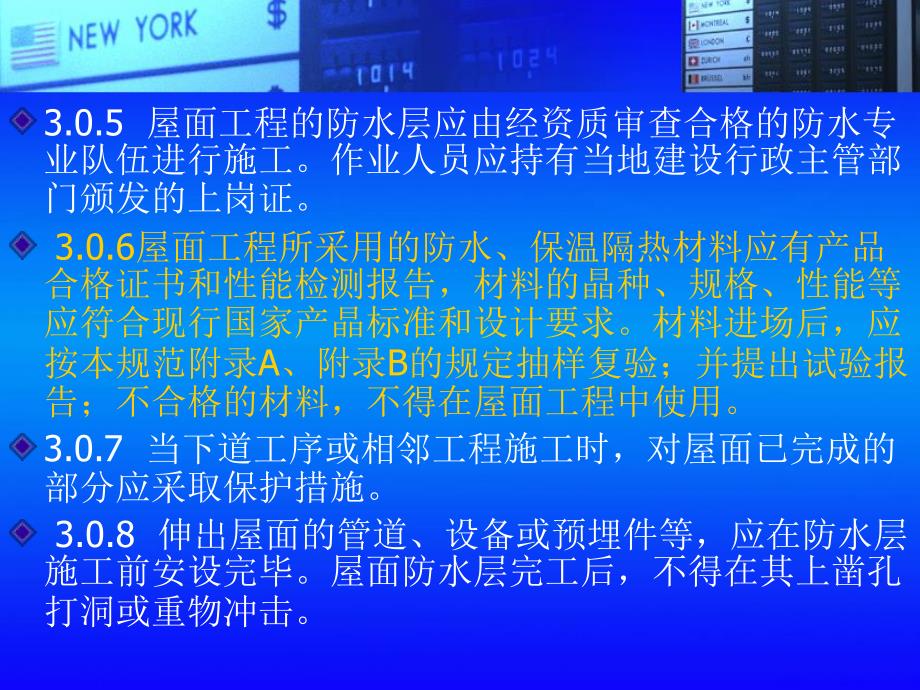

2、设单位)检查验收，合格后方可进行下道工序的施工。3.0.5 屋面工程的防水层应由经资质审查合格的防水专业队伍进行施工。作业人员应持有当地建设行政主管部门颁发的上岗证。3.0.6屋面工程所采用的防水、保温隔热材料应有产品合格证书和性能检测报告，材料的晶种、规格、性能等应符合现行国家产晶标准和设计要求。材料进场后，应按本规范附录A、附录B的规定抽样复验；并提出试验报告；不合格的材料，不得在屋面工程中使用。3.0.7 当下道工序或相邻工程施工时，对屋面已完成的部分应采取保护措施。3.0.8 伸出屋面的管道、设备或预埋件等，应在防水层施工前安设完毕。屋面防水层完工后，不得在其上凿孔打洞或重物冲击。3.
3、0.9 屋面工程完工后，应按本规范的有关规定对细部构造、接缝、保护层等进行外观检验，爿：应进行淋水或蓄水检验。3.0.10 屋面的保温层和防水层严禁在雨天、雪天和五级风及其以上时施工。施工环境气温宜符合表3.0.10的要求。3.0.11 屋面工程各子分部工程和分项工程的划分，应符合表3.0.11的要求。3.0.12 屋面工程各分项工程的施工质量检验批量应符合下列规定：1 卷材防水屋面、涂膜防水屋面、刚性防水屋面，瓦屋面和隔热屋面工程，应按屋面面积每100m2抽查一处，每处10m2，且不得少于3处。2 接缝密封防水，每50m应抽查一处，每处5m，且不得少于3处。3 细部构造根据分项工程的内容，应
4、全部进行检查。四、卷材防水屋面工程四、卷材防水屋面工程 41屋面找平层 4.1.1本节适用于防水层基层采用水泥砂浆、细石混凝土或沥青砂浆的整体找平层。4.1.2 找平层的厚度和技术要求应符合表4.1.2的规定。4.1.3 找平层的基层采用装配式钢筋混凝土板时，应符合下列规定：1 板端、侧缝应用细石混凝土灌缝，其强度等级不应低于 C20。4.1.4 找平层的排水坡度应符合设计要求。平屋面采用结构找坡不应小于3，采用材料找坡宜为2；天沟、檐沟纵向找坡4.1.5基层与突出屋面结构(女儿墙、山墙、天窗壁、变形缝、烟囱、等)的交接处和基层的转角处，找平层均应做成圆弧形，圆弧半径应符合表4.1.5的要求。
5、内部排水的水落口周围，找平层应做成略低的凹坑。变形缝，烟囱略低的凹坑。4.1.6 找平层宜设分格缝，并嵌填密封材料。分格缝应留设在 板端缝处，其纵横缝的最大间距：水泥砂浆或细石混凝找平层，不宜大于6m；沥青砂浆找平层，不宜大于4m。417 找平层的材料质量及配合比，必须符合设计要求，检验方法：检查出厂合格证、质量检验报告和计量措施。418 屋面(含天沟、檐沟)找平层的排水坡度，必须符合设 计要求。检验方法：用水平仪(水平尺)、拉线和尺量检查。419 基层与突出屋面结构的交接处和基层的转角处，均应做 成圆弧形，且整齐平顺。检验方法：规察和风量检查。4110冰泥砂浆、细石混凝土找平层应平整、压光，
6、不得有酥松、起砂、起皮现象；沥青砂浆找平层不得有拌合不匀、蜂窝现象。2 板缝宽度大于40mm或上窄下宽时，板缝内应设置构造钢筋。3 板端缝应进行密封处理。检验方法：观察检查。4111 找平层分格缝的位置和间距应符合设计要求。检验方法：观察和尺量检查。4112 找平层表面平整度的允许偏差为5mm。检验方法：用2m靠尺和楔形塞尺检查。42屋面保温层 421 本节适用于松散、板状材料或整体现浇(喷)保温层。422保温层应干燥，封闭式保温层的含水率应相当于该材料在当地自然风干状态下的平衡含水率。423屋面保温层干燥有困难时，应采用排汽措施。424倒置式屋面应采用吸水率小、长期浸水不腐烂的保温材料。保温
7、层上应用混凝土等块材、水泥砂浆或卵石做保护层；卵石保护层与保温层之间，应干铺一层无纺聚酯纤维布做隔离层。425松散材料保温层施工应符合下列规定：1 铺设松散材料保温层的基层应平整、干燥和干净.2 保温层含水率应符合设计要求。3 松散保温材料应分层铺设并压实，压实的程度与厚度应经试验确定；4 保温层施工完成后，应及时进行找平层和防水层的施工；雨季施工时，保温层应采取遮盖措施。426板状材料保温层施工应符合下列规定：1 板状材料保温层的基层应平整、干燥和干净。2板状保温材料应紧靠在需保温的基层表面上，并应铺平垫稳。3 分层铺设的板块上下层接缝应相互错开；板间缝隙应采用同类材料嵌填密实。4 粘贴的板
8、状保温材料应贴严、粘牢。427 整体现浇(喷)保温层施工应符合下列规定：1 沥青膨胀蛭石、沥青膨胀珍珠岩宜用机械搅拌，并应色泽一致，无沥青团；压实程度根据试验确定，其厚度应符合设计要求，表面应平整。2 硬质聚氨酯泡沫塑料应按配比准确计量，发泡厚度均匀致。428 保温材料的堆积密度或表观密度、导热系数以及板材的强度、吸水率，必须符合设计要求。检验方法：检查出厂合格证、质量检验报告和现场抽样复验报告。429保温层的含水率必须符合设计要求。检验方法：检查现场抽样检验报告。4210保温层的铺设应符合下列要求：1 松散保温材料：分层铺设，压实适当，表面平整，找坡正确。2 板状保温材料：紧贴(靠)基层，铺
9、平垫稳，拼缝严密，找坡正确。3 整体现浇保温层：拌合均匀，分层铺设，压实适当，表面平整，找坡正确。检验方法：观察检查。4211 保温层厚度的允许偏差：松散保温材料和整体现浇保温层为+10，5；板状保温材料为5，且不得大于4mm。检验方法：用钢针插入和尺量检查。4212 当倒置式屋面保护层采用卵石铺压时，卵石应分布均匀，卵石的质(重)量应符合设计要求。检验方法：观察检查和按堆积密度计算其质(重)量。43卷材防水层 43.1 本节适用于防水等级为I一级的屋面防水。4.3.2卷材防水层应采用高聚物改性沥青防水卷材、合成高分子防水卷材或沥青防水卷材。所选用的基层处理剂、接缝胶粘剂、密封材料等配套材料应
10、与铺贴的卷材材性相容。433在坡度大于25的屋面上采用卷材作防水层时，应采取；固定措施。固定点应密封严密。434铺设屋面隔汽层和防水层前，基层必须干净、干燥。干燥程度的简易检验方法，是将1m2卷材平坦地干铺在找平层上，静置3-4h后掀开检查，找平层覆盖部位与卷材上未见水印即可铺设。435 卷材铺贴方向应符合下列规定：1 屋面坡度小于3时，卷材宜平行屋脊铺贴。2 屋面坡度在3一15时，卷材可平行或垂直屋脊铺贴。3 屋面坡度大于15或屋面受震动时，沥青防水卷材应垂直屋脊铺贴，高聚物改性沥青防水卷材和合成高分子防水卷材可平行或垂直屋脊铺贴。4 上下层卷材不得相互垂直铺。436 卷材厚度选用应符合表4
11、.3.6的规定。437 铺贴卷材采用搭接法时，上下层及相邻两幅卷材的搭接缝应错开。各种卷材搭接宽度应符合表4.3.7的要求。438 冷粘法铺贴卷材应符合下列规定：1 胶粘剂涂刷应均匀，不露底，不堆积。2 根据胶粘剂的性能，应控制胶粘剂涂刷与卷材铺贴的间隔时间。3 铺贴的卷材下面的空气应排尽，并辊压粘结牢固。4 铺贴卷材应平整顺直，搭接尺寸准确，不得扭曲、皱折。5 接缝口应用密封材料封严，宽度不应小于10mm。439 热熔法铺贴卷材应符合下列规定：1 火焰加热器加热卷材应均匀，不得过分加热或烧穿卷材；厚度小乎3mm的高聚物改性沥青防水卷材严禁采用热熔法施工。2 卷材表面热熔后应立即滚铺卷材，卷材
12、下面的空气应排尽，并辊压粘结牢固，不得空鼓，3 卷材接缝部位必须溢出热熔的改性沥青胶。4 铺贴的卷材应乎整顺直，搭接尺寸准确，不得扭曲、皱折。4310 自粘法铺贴卷材应符合下列规定：1 铺贴卷材前基层表面应均匀涂刷基层处理剂，干燥后应及时铺贴卷材。2 铺贴卷材时，应将自粘胶底面的隔离纸全部撕净。3 卷材下面的空气应排尽，并辊压粘结牢固。4 铺贴的卷材应平整顺直，搭接尺寸准确，不得扭曲、皱拆。搭接部位宜采用热风加热，随即粘贴牢固。5 接缝口应用密封材料封严，宽度不应小于10mm。4.3.11卷材热风焊接施工应符合下列规定：1 焊接前卷材的铺设应平整顺直，搭接尺寸准确，不得扭曲、皱折。2 卷材的焊
13、接面应清扫于净，无水滴、油污及附着物。3焊接时应先焊长边搭接缝，后焊短边搭接缝。4 控制热风加热温度和时间，焊接处不得有漏焊跳焊、焊焦或焊接不牢现象。5 焊接时不得损害非焊接部位的卷材。4.3.12 沥青玛蹄脂的配制和使用应符合下列规定：1 配制沥青玛碲脂的配合比应视使用条件、坡度和当地历年极端最高气温，并根据所用的材料经试验确定；施工中应按确定的配合比严格配料，每工作班应检查软化点和柔韧性。2 热沥青玛碲脂的加热温度不应高于240，使用温度不应低于190。3 冷沥青玛碲脂使用时应搅匀，稠度太大时可加少量溶剂稀释搅匀。4 沥青玛蹄脂应涂刮均匀，不得过厚或堆积。粘结层厚度：热沥青玛琦脂宜为1-1
14、.5mm，冷沥青玛碲脂宜为0.5-1mm；面层厚度：热沥青玛蹄脂宜为2-3mm，冷沥青玛碲脂宜为 1-1.5mm。4313 天沟、檐沟、檐口、泛水和立面卷材收头的端部应裁齐，塞人预留凹槽内，用金属压条钉压固定，最大钉距不应大于 900mm，并用密封材料嵌填封严。4314 卷材防水层完工并经验收合格后，应做好成品保护。保护层的施工应符合下列规定：1 绿豆砂应清洁、预热、铺撒均匀，并使其与沥青玛琦脂粘结牢固，不得残留未粘结的绿豆砂。2 云母或蛭石保护层不得有粉料，撒铺应均匀，不得露底，多余的云母或蛭石应清除。3 水泥砂浆保护层的表面应抹平压光，并设表面分格缝，分格面积宜方1m2。4 块体材料保护层
15、应留设分格缝，分格面积不宜大于 100m2，分格缝宽度不宜小于20mm。5 细石混凝土保护层，混凝土应密实，表面抹平压光，并留设分格缝，分格面积不大于36m2。6 浅色涂料保护层应与卷材粘结牢固，厚薄均匀，不得漏涂。7 水泥砂浆、块材或细石混凝土保护层与防水层之间应设置隔离层。8 刚性保护层与女儿墙、山墙之间应预留宽度为30mm的缝隙，并用密封材料嵌填严密。4315 卷材防水层所用卷材及其配套材料，必须符合设计要求。检验方法：检查出厂合格证、质量检验报告和现场抽样复验 报告。4316卷材防水层不得有渗滑或积水现象。检验方法：雨后或淋水、蓄水检验。4317 卷材防水层在天沟、檐沟、檐口、水落口、
16、泛水、变形缝和伸出屋面管道的防水构造，必须符合设计要求。检验方法：观察检查和检查隐蔽工程验收记录。4318：卷材防水层的搭接缝应粘(焊)结牢固，密封严密，不得有皱折、翘边和鼓泡等缺陷；防水层的收头应与基层粘结并固定牢固，缝口封严，不得翘边。检验方法：观察检查。4319 卷材防水层上的撒布材料和浅色涂料保护层应铺撒或涂刷均匀，粘结牢固；水泥砂浆、块材或细石混凝土保护层与卷材防水层间应设置隔离层；刚性保护层的分格缝留置应符合设计要求。检验方法：观察检查。4320 排汽屋面的排汽道应纵横贯通，不得堵塞。排汽管应安装牢固，位置正确，封闭严密。检验方法：观察检查。4321 卷材的铺贴方向应正确，卷材搭接宽度的允许偏差为-10mm。检验方法：观察和尺量检查 五五 涂膜防水屋面工程涂膜防水屋面工程 51 屋面找平层 涂膜防水屋面找平层工程应符合本规范第4.1节的规定。52屋面保温层 涂膜防水屋面保温层工程应符合本规范第4.2节的规定。53涂膜防水层 531 本节适用于防水等级为I一级屋面防水。532 防水涂料应采用高聚物改性沥青防水涂料、合成高分子防水涂料。533 防水涂膜施工应符合下列规定：1 涂
