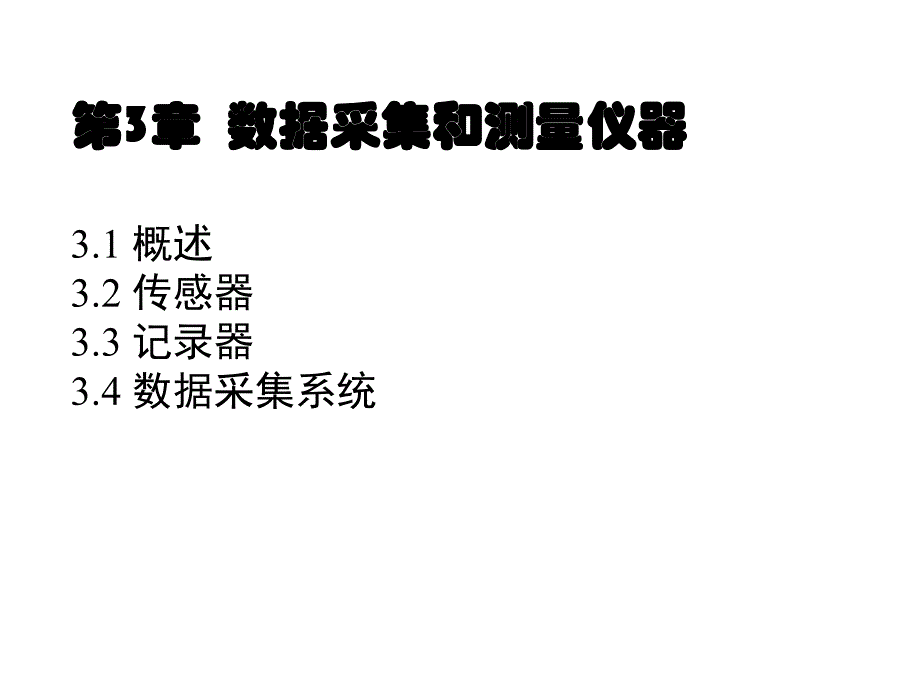

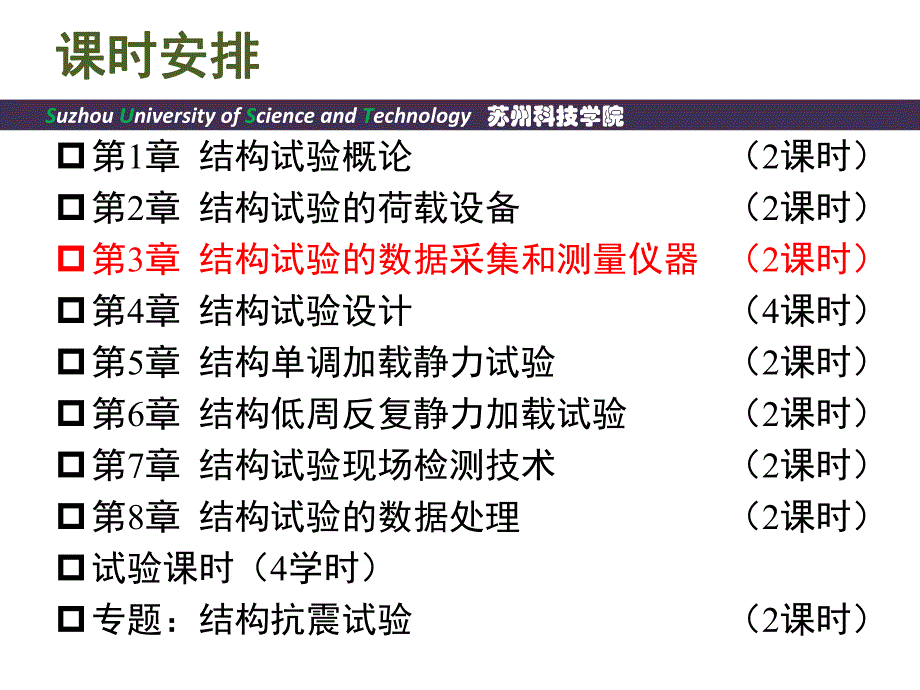

1、建筑结构试验建筑结构试验 Suzhou University of Science and Technology 苏州科技学院课时安排课时安排p第1章 结构试验概论 （2课时）p第2章 结构试验的荷载设备 （2课时）p第3章 结构试验的数据采集和测量仪器 （2课时）p第4章 结构试验设计 （4课时）p第5章 结构单调加载静力试验 （2课时）p第6章 结构低周反复静力加载试验 （2课时）p第7章 结构试验现场检测技术 （2课时）p第8章 结构试验的数据处理 （2课时）p试验课时（4学时）p专题：结构抗震试验 （2课时）3.1 概述3.2 传感器3.3 记录器3.4 数据采集系统第第3 3章章 数
2、据采集和测量仪器数据采集和测量仪器 Suzhou University of Science and Technology 苏州科技学院3.1 概述概述p数据采集：用多种仪器和装置测量结构试验中的输入(作用)和输出(效应、响应)数据p结构试验数据采集的发展过程n 人工测量、人工记录：直尺、秤等n 仪器测量、人工记录：YJ-5应变仪等n 仪器测量和记录：传感器+X-Y记录仪等n 数据采集系统：输力强数据采集系统等 Suzhou University of Science and Technology 苏州科技学院数据采集系统数据采集系统 Suzhou University of Science
3、and Technology 苏州科技学院3.1 概述概述(续续)p结构静力试验：主要测量局部纤维应变和整体变形，多使用复合式仪表p结构动力试验：量测结构动力特征和动态反应，使用动态模拟仪器p数据采集的仪器设备（按功能与使用情况分）：传感器、放大器、显示器、记录器、分析仪器等 Suzhou University of Science and Technology 苏州科技学院3.1 概述概述(续续)p测量仪器设备的主要技术性能指标n 刻度值（最小分度值）：指示或显示装置所能指示的最小量测值n 量程：仪器可以测量的最大范围n 灵敏度：仪器对被测物理量变化的反应能力n 分辨率：测量被测物理量最小变
4、化值的能力n 线性度：仪器校准曲线对理想拟合直线的接近程度n 稳定性：规定时间内保持示值与特性参数不变的能力n 重复性：重复测试同一数值时保持示值一致的能力n 频率响应：动测仪器输出信号随输入信号变化的特性 Suzhou University of Science and Technology 苏州科技学院3.1 概述概述(续续)p结构试验对仪器设备的使用要求n 自重轻、尺寸小，不影响结构工作与受力n 合适的灵敏度和量程n 安装使用方便，稳定性和重复性好n 价廉耐用，可重复使用，安全可靠，维修容易n 多功能，多用途，适应多方面需要p 数据采集应遵循同时性和客观性原则p 为确定仪器设备的灵敏度和
5、精确度、确定试验数据的误差，应在试验前后对仪器设备进行标定 Suzhou University of Science and Technology 苏州科技学院3.2 传感器传感器p基本原理：n 机械式传感器：利用机械原理进行工作，包括感受机构、转换机械、显示装置和附属装置四部分。n 电测传感器：利用某种特殊材料的电学性能、或某种装置的电学原理，把所需测量的非电物理量变化转换成电量变化，主要包括感受部分、转换部分、传输部分和附属装置四部分。n 其他传感器：包括红外线传感器、激光传感器、光纤传感器和超声波传感器等。Suzhou University of Science and Technolo
6、gy 苏州科技学院（二）电阻应变计（二）电阻应变计p工作原理：利用某种金属丝导体的“应变电阻效应”n 单位应变引起的相对电阻变化n K为灵敏系数，为应变p构造组成n 引出线n 覆盖层n 电阻栅n 基底材料dRKR Suzhou University of Science and Technology 苏州科技学院（二）电阻应变计（二）电阻应变计(续续)p电阻应变计的特点：灵敏度高，应变片尺寸小（应力集中区密集贴片），质量轻，粘贴牢固，适用于高、低温环境（-50100）p主要技术指标n 电阻值R：120n 标距l：即电阻栅的有效长度。钢筋片21、32等，砼片804、1005等（大于4倍最大粗骨料
7、粒径，还与应变梯度有关）n 灵敏度系数K：即单位应变引起应变计的电阻变化，应与应变仪的灵敏度系数设置相协调 Suzhou University of Science and Technology 苏州科技学院（二）电阻应变计（二）电阻应变计(续续)p电阻应变仪的分类n 按电阻栅的种类分：丝绕式、短接式、箔式、半导体式、焊接式n 按电阻栅的形状分：单向应变片、应变花（双向、三向）n 按基底材料分：纸基、胶基n 按使用极限温度分：低温、常温、高温三向应变花 Suzhou University of Science and Technology 苏州科技学院电阻应变计的粘贴方法电阻应变计的粘贴方法顺
8、序顺序工作内容工作内容方法方法要求要求1应变片检查分选择外观检查借助放大镜肉眼检查应变片应无气泡、霉变、锈点、栅级应平直、整齐均匀阻值检查用万用表检查应无短路或断路用单臂电桥测量电阻值并分组同一测区应用阻值基本一致的应变计，相差不大于0.5%2测点处理测点检查检查测点处表面状况测点应平整、无缺陷、无裂缝打磨用砂布或磨光机平整、无浮浆、并不使断面减少清洗用丙酮或酒精清洗棉花干擦是无污染打底胶层厚度0.05-0.1mm 左右，硬后用砂布打磨测线定位纵线与应变方向一致顺序顺序工作内容工作内容方法方法要求要求3应变计粘贴上胶用镊子夹应变计引出线，在背面上一层薄胶，测点也涂薄胶，将片对准放上测点上十字中
9、心与应变计上的标志对准挤压在应变计上盖一小片玻璃纸，用手指沿一个方向滚压，挤出多余胶水胶层应尽量薄，并注意应变计位置不滑动加压快干胶粘贴，用手指轻压1-2分钟，其它胶则适当方法加压1-2 小时胶层应尽量薄，并注意应变计位置不滑动4固化处理自然干燥在室温15 度以上，湿度60%以下1-2 天胶强度达到要求人工固化气温低，湿度大，在自然干燥后，用人工加温度加热温度不超过50度，且受热均匀5粘贴质量检查外观检查、阻值检查、绝缘度检查6导线连接引出线绝缘 应变计引出线底下贴胶布保证引出线不与试件形成短路固定点设置 用胶固定电线保证电线轻微拉动时，引出线不断导线焊接把引出线与导线焊接无虚焊7防潮防护 S
10、uzhou University of Science and Technology 苏州科技学院（三）应变测量（三）应变测量p电阻应变计测量应变n 采用惠斯登电桥（1/4电桥接法、半桥接法、全桥接法），将电阻变化转换为电压或电流的变化，使信号放大，从而进行测量；n 读数：零位读数法（电阻）、偏位读数法（电压）惠斯登电桥 Suzhou University of Science and Technology 苏州科技学院（三）应变测量（三）应变测量(续续)p电阻应变计测量应变n 温度补偿技术：粘贴在试件测点上的应变计所反映的应变值，除了试件受力的变形外，还包含试件与应变计受温度影响而产生的变形
11、以及由于试件材料与应变计的温度线膨胀系数不同而产生的变形等。这种变形一般采用温度补偿方法加以消除。n 消除温度影响的方法：温度补偿法。Suzhou University of Science and Technology 苏州科技学院温度补偿应变计法温度补偿应变计法 Suzhou University of Science and Technology 苏州科技学院其他方法测量应变其他方法测量应变p位移法：用两点之间的相对位移近似表示两点之间的平均应变n 小标距（50mm250mm）：手持应变仪（引申仪）、杠杆引申仪、百分表、位移传感器n 大标距：收敛仪、水准仪、经纬仪p光测法：多用于结构局部
12、应力分析（云纹法、激光衍射法、光弹法）ll Suzhou University of Science and Technology 苏州科技学院（四）力传感器和压力传感器（四）力传感器和压力传感器p主要有机械式传感器和电测式传感器两类p机械式：拉力测力计、压力测力计、拉压力测力计p电测式（应变式）：压力传感器、拉压传感器（较为常见，采用应变计量测方法，可自制）。Suzhou University of Science and Technology 苏州科技学院（五）线位移传感器（五）线位移传感器p简称位移传感器；n 机械式百分表(量程10-30mm)n 电子百分表(量程10-30mm)n 千分
13、表(量程1-3mm)n 位移计(量程50、100、200、300mm)n 水准仪、经纬仪等 Suzhou University of Science and Technology 苏州科技学院（六）角位移传感器（六）角位移传感器p倾角仪、倾角传感器等 Suzhou University of Science and Technology 苏州科技学院（七）裂缝测量仪器（七）裂缝测量仪器p裂缝测量的两项内容：开裂时刻与位置、裂缝宽度与长度p判断裂缝是否出现的方法n 目测 试件表面刷白，裂缝一般与主拉应力垂直n 应变 通过钢筋应变和砼应变综合判定n 曲线 通过P、P曲线拐点判定p常用裂缝宽度测量仪
14、器：读数显微镜、裂缝标尺。Suzhou University of Science and Technology 苏州科技学院（八）测振传感器（八）测振传感器(拾振器拾振器)p基本原理：测量结构振动参数（位移、速度、加速度等）的仪器n 利用相对运动原理 手持式测振仪n 利用惯性原理 惯性式测振传感器p传感器的频率特性n 位移传感器：应尽可能大n 加速度传感器：应尽可能大n w 为振动体的频率，wn 为传感器固有频率振动方程振动方程0sinxxtnwwnww Suzhou University of Science and Technology 苏州科技学院（八）测振传感器（八）测振传感器(续续
15、)p磁电式速度传感器n 灵敏度高、性能稳定p压电式加速度传感器n 优点：动态范围大（可达105g），频率范围宽，稳定性好，机械强度高，温度范围宽n 缺点：灵敏度较低。Suzhou University of Science and Technology 苏州科技学院3.3 记录器记录器p（一）概况n 数据的记录方式：模拟式、数字式n 常用的记录器：光线示波器、磁带记录仪、磁盘驱动器、XY记录仪p（二）XY记录仪n 模拟式记录器n 可记录一个X轴（荷载）、二三个Y轴（位移、应变等）n 多用于静力测试 Suzhou University of Science and Technology 苏州科技
16、学院p（三）光线示波器n 模拟式记录器；n 可同时记录多条曲线；n 主要用于振动测试。p（四）磁带记录仪n 有模拟式和数字式两种；n 多用于测量振动参数；n 特点：工作频带宽、同时多通道记录、录放速度可调、可将磁信号还原为电信号 Suzhou University of Science and Technology 苏州科技学院3.4 数据采集系统数据采集系统p（一）数据采集系统的组成n 传感器部分：包含电测传感器n 数据采集部分：扫面传感器，对数据进行采集n 计算机部分：控制数据采集仪，并进行数据处理n 按系统组成模式分l 大型专用系统l 分散式系统l 小型专用系统l 组合系统 Suzhou University of Science and Technology 苏州科技学院数据采集系统的组成数据采集系统的组成 Suzhou University of Science and Technology 苏州科技学院（二）数据采集过程（二）数据采集过程计算机数据后处理打印输出实时屏幕图像显示存入文件计算处理从数据采集仪读入数据打印输出，存入磁盘放入内存数据采集仪系数换算A/D转换扫描采集
