资源描述

《工程造价PPT《钢筋混凝土工程》 .ppt》由会员分享,可在线阅读,更多相关《工程造价PPT《钢筋混凝土工程》 .ppt(52页珍藏版)》请在第壹文秘上搜索。

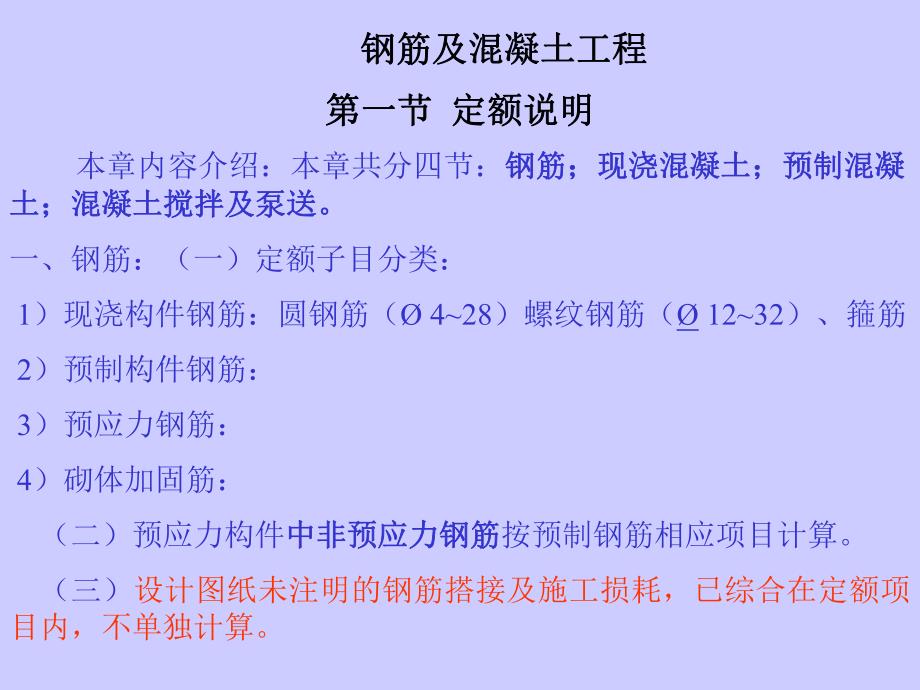

1、第一节第一节 定额说明定额说明本章内容介绍:本章共分四节:钢筋;现浇混凝土;预制混凝钢筋;现浇混凝土;预制混凝土;混凝土搅拌及泵送。土;混凝土搅拌及泵送。一、钢筋:(一)定额子目分类:1)现浇构件钢筋:圆钢筋(428)螺纹钢筋(1232)、箍筋 2)预制构件钢筋:3)预应力钢筋:4)砌体加固筋:(二)预应力构件中非预应力钢筋中非预应力钢筋按预制钢筋相应项目计算。(三)设计图纸未注明的钢筋搭接及施工损耗,已综合在定额项目内,不单独计算。钢筋及混凝土工程钢筋及混凝土工程二、现浇混凝土项目现浇混凝土项目:1)基础:桩基,带形基础,独立基础,满堂基础,杯形基础2)柱:矩形,圆形,异形,构造柱,升板柱帽

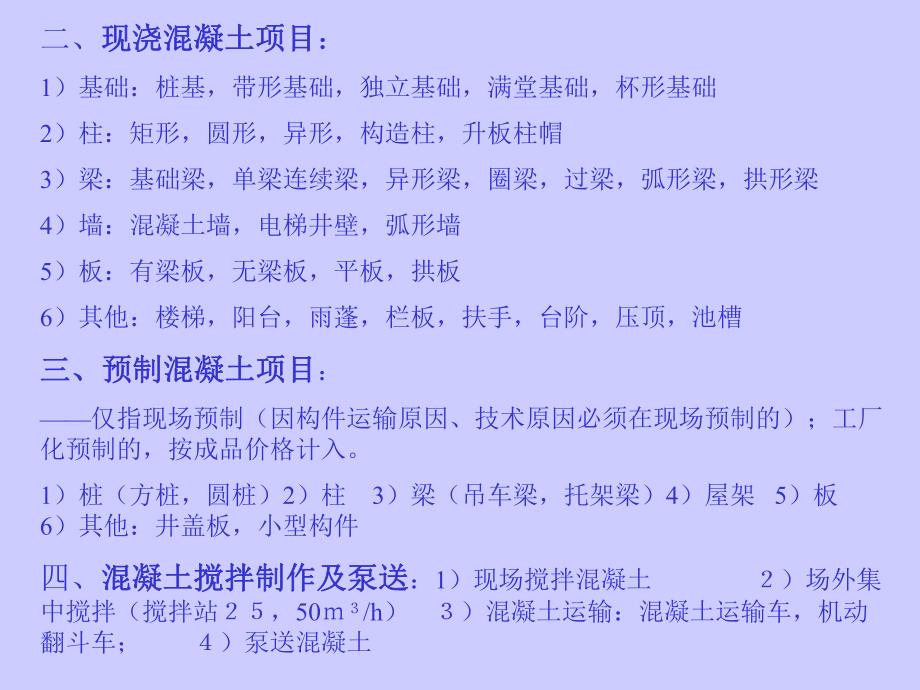

2、3)梁:基础梁,单梁连续梁,异形梁,圈梁,过梁,弧形梁,拱形梁4)墙:混凝土墙,电梯井壁,弧形墙5)板:有梁板,无梁板,平板,拱板6)其他:楼梯,阳台,雨蓬,栏板,扶手,台阶,压顶,池槽三、预制混凝土项目三、预制混凝土项目:仅指现场预制(因构件运输原因、技术原因必须在现场预制的);工厂化预制的,按成品价格计入。1)桩(方桩,圆桩)2)柱 3)梁(吊车梁,托架梁)4)屋架 5)板 6)其他:井盖板,小型构件四、混凝土搅拌制作及泵送混凝土搅拌制作及泵送:1)现场搅拌混凝土)场外集中搅拌(搅拌站,50/h)混凝土运输:混凝土运输车,机动翻斗车;)泵送混凝土(一)定额内混凝土搅拌项目搅拌项目包括筛砂子

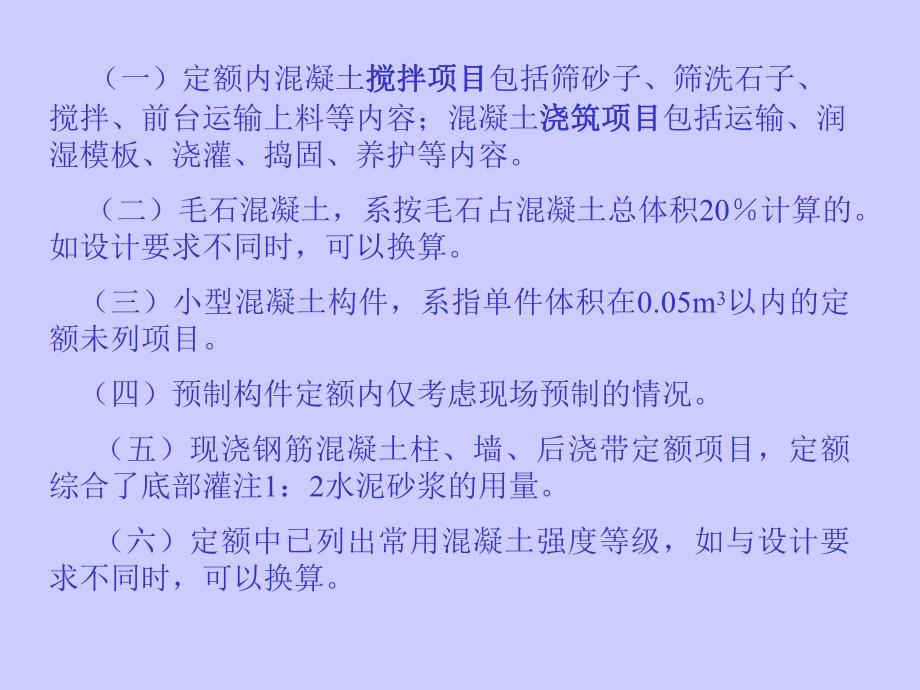

3、、筛洗石子、搅拌、前台运输上料等内容;混凝土浇筑项目浇筑项目包括运输、润湿模板、浇灌、捣固、养护等内容。(二)毛石混凝土,系按毛石占混凝土总体积20计算的。如设计要求不同时,可以换算。(三)小型混凝土构件,系指单件体积在0.05m3以内的定额未列项目。(四)预制构件定额内仅考虑现场预制的情况。(五)现浇钢筋混凝土柱、墙、后浇带定额项目,定额综合了底部灌注1:2水泥砂浆的用量。(六)定额中已列出常用混凝土强度等级,如与设计要求不同时,可以换算。一、钢筋工程量:钢筋定额工作内容包括钢筋除锈,制作,绑扎,接头,看护钢筋,材料的超运距用工。按以下规定计算:(一)钢筋工程,应区别现浇、预制构件,不同钢种

4、和规格;计算时分别按设计长度乘单位理论重量,以吨计算按设计长度乘单位理论重量,以吨计算。钢筋电渣压力焊接、套筒挤压等接头,以个计算。(二)计算钢筋工程量时,设计规定钢筋搭接的,按规定搭接长度计算;设计未规定的,已包括在钢筋的损耗率之内,不另计算搭接长度。现浇混凝土构件钢筋图示用量(构件长度两端保护层弯钩长度弯起增加长度钢筋搭接长度)线密度(每米钢筋理论重量)第二节第二节 工程量计算规则工程量计算规则 1、混凝土保护层:指受力钢筋外缘到构件外缘的距离。图纸有要求的:按设计要求;设计图纸无规定时不能小于受力钢筋直径和下列规定:墙、板、壳保护层为;柱、梁、桩保护层为25;基础有垫层保护层为35,无垫

5、层保护层为70。2、弯钩增加长度:见图41()所示。3、弯起钢筋增加长度:见图41()所示。300:0.268h 450:0.414h 600:0.577h6.25d4.9d3d 4、钢筋搭接长度:受拉钢筋绑扎接头的搭接长度,按表42计算;受压钢筋绑扎接头的搭接长度按受拉钢筋的0.7倍计算。受拉钢筋绑扎接头的搭接长度受拉钢筋绑扎接头的搭接长度 表42钢筋类型混凝土强度等级C20C25C25以上级钢筋35d30d25d月牙纹级钢筋45d 40d35d级钢筋55d50d45d冷拔低碳钢丝300 注:)设计图纸未规定搭接的,已包含在钢筋的损耗率之内,不另计算。)设计图纸规定搭接长度的,按规定搭接长度

6、计算;)设计图纸规定按规范要求的,按上表执行。备注:)当混凝土在凝固过程中受力钢筋易受扰动时,其搭接长度宜适当增加;)在任何情况下,纵向受拉钢筋的搭接长度不应小于300;受压钢筋的搭接长度不应小于200;)轻骨料混凝土的钢筋绑扎接头搭接长度应按普通混凝土搭接长度增加5d,对冷拔低碳钢丝增加50;)当混凝土强度等级低于C20时,I、级钢筋的搭接长度应按表中C20的数值相应增加10d,级钢筋不宜采用;)对有抗震要求的受力钢筋的搭接长度,对一、二级抗震等级应增加5d;)两根直径不同钢筋的搭接长度,以较细钢筋的直径计算。5、钢筋每米重量:钢筋每米重量0.006165d2(d为钢筋直径)或按表43计算。

7、mm681012141618202225Kg/m0.2220.3950.6170.8881.2081.5781.9982.4662.9843.853 6、箍筋长度:梁柱箍筋长度构件截面周长0.05m箍筋长度构件截面周长-8*保护层厚4*箍筋直径2*钩长 周长8d0+4d+2(1.9d+10d)=周长8d0+28d配置范围箍筋架立筋受力筋 7、箍筋根数:箍筋根数配置范围1 (四)其他 1、马凳(见图4-3),设计有规定的按设计规定,设计无规定时,马凳的材料应比底板钢筋降低一个规格,长度按底板厚度的倍加200计算,每平方米1个,计入钢筋总量。设计有规定时计算公式:马凳钢筋重量=(板厚 20.2)板

8、面积受撑钢筋次规格的线密度 2、墙体拉结S钩(见图4-3),设计有规定的按设计规定,设计无规定按8钢筋,长度按墙厚加150计算,每平方米3个,计入钢筋总量。设计有规定时计算公式:墙体拉结S钩重量(墙厚0.15)(墙面积3)0.395图43马凳S钩 3、砌体加固钢筋按设计用量以吨计算。4、锚喷护壁钢筋、钢筋网按设计用量以吨计算。5、混凝土构件预埋铁件工程量,按设计图纸尺寸,以吨计算。图417 21226.56.52006.5200例4-5某现浇花篮梁如图417所示,混凝土C25,计算该花篮梁钢筋工程量,确定定额项目。解:1、钢筋计算如下:号钢筋:225 单根长度5.740.02525.69 重量

9、5.6923.8544kg 号钢筋:125 单根长度5.740.025220.414(0.50.0252)0.226.463 重量6.4633.8525kg 25钢筋重量合计442569kg 现浇构件螺纹钢筋(25)套4-1-19 定额基价2667.51元/t 号钢筋:212 单根长度=5.740.02526.250.0122=5.8412钢筋重量5.8420.88810kg现浇构件圆钢筋(12)套4-1-5定额基价2815.88元/t号钢筋:26.5 单根长度5.500.240.02526.250.006525.291重量5.29120.2603kg现浇构件圆钢筋(6.5)套4-1-2 定额

10、基价3143.73元/t号钢筋:6.5 根数(5.740.05)0.2130根单根长度2(0.250.5)0.051.45重量1.45300.26011kg现浇构件箍筋(6.5)套4-1-52 定额基价3275.17元/t号钢筋:6.5 根数(5.50.240.05)0.2127根单根长度0.490.050.0520.54重量0.54270.2604kg现浇构件圆钢筋(6.5)套4-1-2 定额基价3143.73元/t 二、现浇混凝土工程量,按以下规定计算 (一)混凝土工程量除另有规定者外,均按图示尺寸以立方米计算。不扣除构件内钢筋、预埋件及墙、板中0.32以内的孔洞所占体积。(二)基础 1、

11、带形基础,外墙按设计外墙中心线长度、内墙按设计内墙基础图示长度(基础之间的净长度)基础图示长度(基础之间的净长度)乘设计断面计算。带形基础工程量设计外墙中心线长度设计断面设计内墙基础图示长度设计断面 2、有肋(梁)带形混凝土基础,其肋高与肋宽之比在4:1以内的按有梁式带形基础计算。超过4:1时,起肋部分按墙计算,肋以下按无梁式带形基础计算。如图44所示。图44 梁式带基肋宽梁式带基肋高梁式带基无梁带基独立基础独立基础墙柱扩大顶面 3、箱式满堂基础分别按无梁式满堂基础、柱、墙、梁、板有关规定计算,套用相应定额子目;有梁式满堂基础,肋高大于0.4时,套用有梁式满堂基础定额项目;肋高小于0.4或设有

12、暗梁、下翻梁时,套用无梁式满堂基础项目。4、独立基础,包括各种形式的独立基础及柱墩,其工程量按图示尺寸以立方米计算。柱与柱基的划分以柱基的扩大顶面为分界线。如图44所示。例4-1某现浇钢筋混凝土带形基础尺寸,如下图所示,混凝土强度等级为C20,场外集中搅拌量为253/h,运距为5k计算。计算现浇钢筋混凝土带形基础混凝土工程量,确定定额项目。300150100100100300100 解:现浇钢筋混凝土(C20)带形基础工程量基础长度=(8.004.60)24.60-1.20=28.6m基础断面积=1.200.15(0.6+1.2)0.5 0.10)0.272 基础砌筑量=28.6*0.27=7

13、.723无梁式现浇钢筋混凝土(C20)带形基础 套4-2-4 定额基价1543.58元/103 混凝土拌制、运输工程量(7.72/10)10.157.8373 场外集中搅拌量(253/h)套4-4-2 定额基价142.98元/103 混凝土运输车运输混凝土(运距为5k内)套4-4-3 定额基价260.81元/1035、带形桩承台按带形基础的计算规则计算,独立桩承台按独立基础的计算规则计算。见图45。桩距桩距桩预制桩带形桩承台独立桩承台图45 6、设备基础 (1)设备基础,除块体基础外,分别按基础、柱、梁、板、墙等有关规定计算,套用相应定额子目。(2)楼层上的钢筋混凝土设备基础,按有梁板项目计算

14、。(三)柱 按图示断面尺寸乘以柱高以立方米计算 柱混凝土工程量图示断面面积柱高 柱高按下列规定确定:1、有梁板的柱高,自柱基上表面(或楼板上表面)至上一层楼板上表面之间的高度计算。见图46(a)所示。0.000 0.000图46(a)2、无梁板的柱高,自柱基上表面(或楼板上表面)至柱帽下表面之间的高度计算。见图46(a)所示。0.000 0.000图46(a)3、框架柱的柱高,自柱基上表面至柱顶高度计算。见图46(b)所示。设计室外地坪设计室内地坪设计室外地坪柱基上表面设计室内地坪柱基上表面图46(b)4、构造柱按设计高度计算,与墙嵌接部分的体积并入柱身体积内计算。见图46(d)所示。5、依附

15、柱上的牛腿,并入柱体积内计算。见图46(d)所示。DQLQL0.0000.000牛腿DQLQL0.0000.000牛 腿图46(d)(四)梁 按图示断面尺寸乘以梁长以立方米计算。梁混凝土工程量图示断面面积梁长+梁垫体积 梁长及梁高按下列规定确定:1、梁与柱连接时,梁长算至柱侧面。如图47(a)所示。柱梁 长 度梁圈 梁梁板图47(a)2、主梁与次梁连接时,次梁长算至主梁侧面。伸入墙体内的梁头、梁垫体积并入梁体积内计算。如图47(b)所示。图47(b)主梁长度次梁长度次梁长度次梁长度梁垫次梁主梁预制板预制板预制板 3、圈梁与过梁连接时,分别套用圈梁、过梁定额。过梁长度按设计规定计算,设计无规定时

16、,按门窗洞口宽度,两端各加250计算。如图47(c)所示。图47(c)4.在圈梁部位挑出外墙的混凝土梁,以外墙外边线以外墙外边线为界限,挑出部分按图示尺寸以立方米计算,套用单梁、连续梁项目。如图47(c)所示。柱梁圈梁挑梁圈梁过梁梁垫墙250250门洞 5、圈梁与梁连接时,圈梁体积应扣除伸入圈梁内的梁体积。如图47(d)所示。(即:圈梁与梁的公共部分按梁计算)图47(d)柱梁长度梁圈梁梁板 6、梁(单梁、框架梁、圈梁、过梁)与板整体现浇时,梁高H计算至板底。如图47(a)所示。柱梁 长 度梁圈 梁梁板例4-5某现浇花篮梁如图417所示,混凝土C25,计算该花篮混凝土工程量,确定定额项目。1、梁现浇混凝土工程量0.250.55.740.120.365.260.943 异形梁现浇混凝土 套4-2-25 定额基价1891.86元/103 2、梁混凝土现场搅拌工程量0.9410.15/10=0.9543梁混凝土搅拌机现场搅拌 套4-4-16 定额基价120.81元/103 (五)板:按图示面积乘以板厚,以立方米计算。混凝土板工程量图示长度图示宽度板厚附梁及柱帽体积各种板按以下规定计算:图48(

展开阅读全文
相关资源
