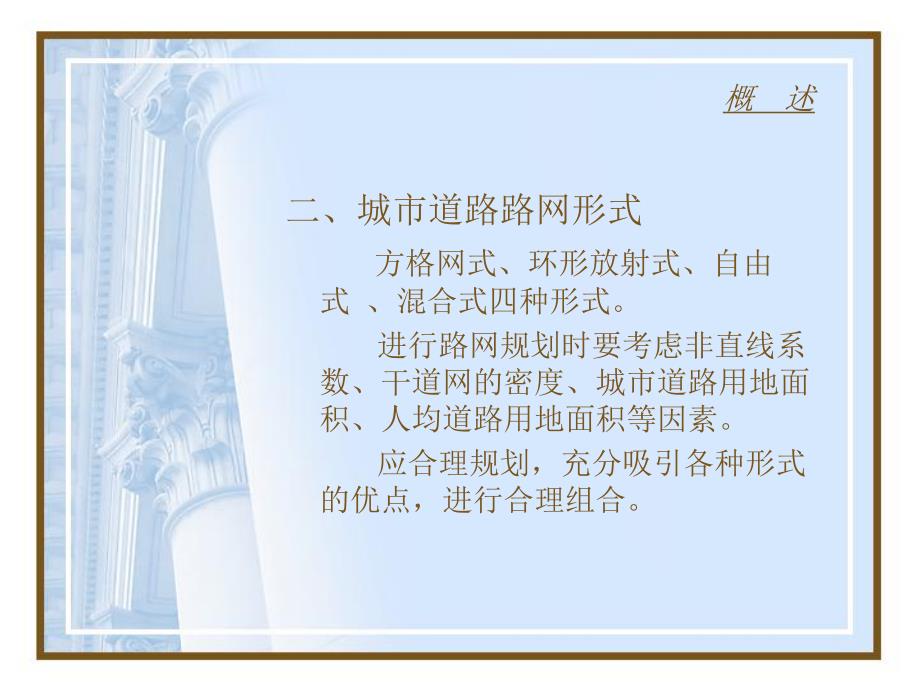

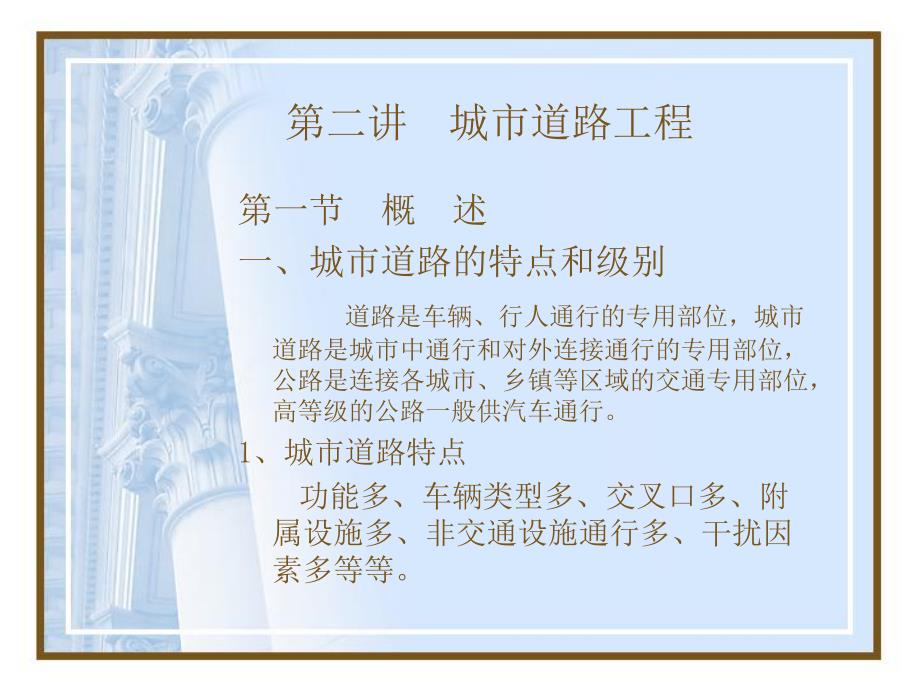

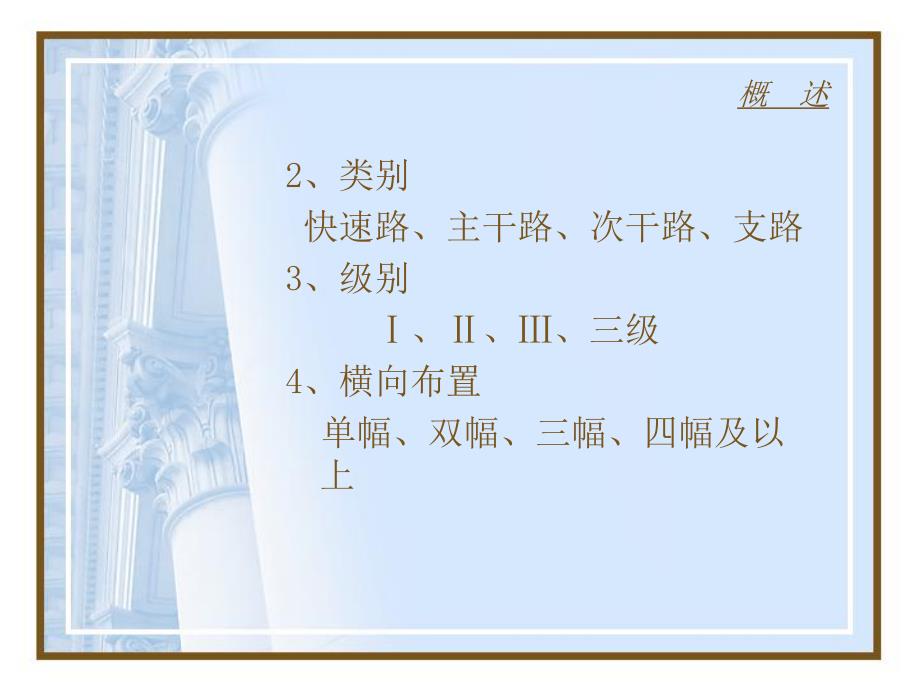

1、第二讲 城市道路工程第一节 概 述一、城市道路的特点和级别 道路是车辆、行人通行的专用部位，城市道路是城市中通行和对外连接通行的专用部位，公路是连接各城市、乡镇等区域的交通专用部位，高等级的公路一般供汽车通行。1、城市道路特点 功能多、车辆类型多、交叉口多、附属设施多、非交通设施通行多、干扰因素多等等。概 述2、类别 快速路、主干路、次干路、支路3、级别 、三级4、横向布置 单幅、双幅、三幅、四幅及以上概 述二、城市道路路网形式 方格网式、环形放射式、自由式、混合式四种形式。进行路网规划时要考虑非直线系数、干道网的密度、城市道路用地面积、人均道路用地面积等因素。应合理规划，充分吸引各种形式的优
2、点，进行合理组合。概述三、道路设施的组成 车行道、人行道、隔离带、排水设施、交通辅助设施、街面设施、地下设施等等；在道路的平面图上，表明了道路的平面布置情况，标明了机动车道、非机动车道、人行道、分隔带、排水沟、雨污水井、辅助构筑物等位置；在横断面图上，标出了道路宽度、机非车道、分隔带宽度、人行道宽度、地下管道、管线情况等。概 述四、道路的主要功能要求1、行车对道路的影响 垂直力路面产生垂直变形、结构弯 曲断裂；水平推力路面结构层间剪切变形，路面推移、拉裂；冲击力路面受到瞬时反复的局部垂直 冲击，面层结构碎裂；震动力结构内部受到来自各方向传递 的震动影响，引起结构各层的 碎裂。概 述2、城市道路
3、基本形式 路宽 上海的机动车道一般一个车道宽3.5-3.75米 路高 市区路基一般与原地面、周边地标高相衔接，不采用高填土。概 述3、道路结构组成 结构层：面层、基层、垫层 路基：土路基、处理层面层基层垫层土路基概 述3、路面等级 高级路面 柔性：沥青混凝土路面（粗粒式、中粒式、细粒式、抗滑层等）刚性：水泥混凝土 次高级路面 沥青灌入式、沥青碎石、沥青表面处治、整齐块石路面 概 述 中级路面 泥结碎石、级配碎石砾石、不整齐块石、粉煤灰三渣路面等；低级路面 各种粒料加土、砂、煤渣等以后，碾压、修整成简易路面。概 述3、道路各层的功能和质量要求 土路基：具有足够的强度、整体稳定 性和水稳定性。垫层
4、：改善土路基的温度和湿度，隔 断地下水上升，保证路面和基 层排水、扩散垂直作用力，提 高路基稳性，应具有良好的级 配材料和密实度。基层：承受路面上荷载的垂直力，并 传递和扩散受力，应具备足够 的强度和稳定性。概 述 面层：直接承受行车荷载带来重力、水平推力、冲击力，同时受环境、气候变化的影响，所以路面必须具备较高的抗压、抗折强度、合适的粗糙度，满足舒适要求的平整度，能够快速排水，能够抵抗高温严寒等等良好的性能。第二节 施工工艺一、土路基1、主要工作内容 管理：组织、物资、技术、施工准备 施工：修筑便道；工程放样；基底处 理；路基填筑（开挖）；路基 处理；路基排水；碾压整修；养护等。施工工艺2、
5、施工顺序及要点 浜塘处理、地表清理、软基处理 达到最小作业面；基底承载满足填筑要求；路基填筑 土质达标；分层填筑；合理降排水；机械碾压 设备匹配；把握土质含水量；分层规范碾压；随时检测压实度；边角部位人工补夯；养护 保持一定的湿度；限制重荷载等施工工艺3、常用路基材料 土：承载比，颗粒组成、性质、最佳含水量、有机物含量、最大干密度值、土的塑性指数等。石：粒径、强度（15MPa）塑料排水板：抗拉强度、延伸率、纵向 通水率、芯板压屈强度等 例：SPB-B-F-1000-10 按打设深度分为：A、A0、B、B0、C、五个规格，10m-35m施工工艺 土工合成材料土工布PET、PA、PP、PE等 20
6、0-500g/土工网NSP、NSS、NJP、NJS 如：NSP10（1）/PP土工格栅TGDG、（单）TGSG（双）使用土工合成材料后，可有效分配荷载，防止路基变形开裂，提高路基稳定性能，有成本低、施工方便、缩短工期等益处。施工工艺 石灰消解石灰（块灰）：钙、镁含量50%1.47kg/1吨消解量2.814 磨细生石灰：钙、镁含量60%1.32kg/1吨消解量1.793石灰稳定土：10：90-12：88 干重、质量比 粉煤灰（硅铝灰）SiO2+Al2O3总量70%：烧失量10%粉煤灰石灰：75：25-85：15 粉煤灰石灰土：35：9：56-40：12：48 施工工艺二、砂砾（石）垫层1、工作内
7、容 验收土路基、放样、备料、摊铺砂石、碾压、养护等2、施工顺序及要点 土路基验收：外形尺寸、压实度、平 整度、外观等。放样：道路中心桩、路宽、垫层顶标高 等。备料：按松方体积、密度计算质量，200 米施工段尽可能采购同种材料。施工工艺 机械摊铺：严格控制抛高系数，一次 铺筑到标高，施工端头做 出搭界形式。机械碾压：重型压路机，略撒水，慢 速，由边向中压至无痕。适当养护施工工艺三、基层1、结构形式 石灰稳定土、水泥稳定土、工业废渣混合料、水泥稳定碎石、沥青碎石、粒料类基层等。2、工作内容 准备工作、材料计算、配制、验收放样、摊铺、碾压、养护等 施工工艺3、施工顺序及要点 施工准备：技术、放样、试
8、验、设备、场地等 备料：采购运输、生产配制、现场拌制等 摊铺：控制松抛系数，机械均匀摊铺，人工修整，适当分层，一次到位，控制间隔，端头阶梯式，不允许材料离析。施工工艺 碾压：选用15吨及以上的震动式压路机，控制材料含水量，由边向中心压，慢速，叠缝，初碾不震，终碾轻压，可撒水花，不允许吊浆，接头部位可横压数次。料随到随铺随压，现场储料不过两天。施工工艺 测量检查：基层顶标高、有效宽度、横坡、厚度、平整度等 养护：施工完毕，检查合格，立即进入静养期，封闭交通，七天内不允许任何重型机械设备、交通或运输车辆进入，严禁周边震动作业，适当撒水湿养，不允许再薄层加罩或整修。（也可采用表面处治措施）施工工艺4
9、、常用基层材料 工业废渣混合料 （粉煤灰三渣、钢渣三渣等）配合比：粉煤灰：石灰：集料（干重）10 ：5：85技术要求：二灰强度 7d0.70MPa 28d1.75MP 标准干密度 2.03-2.08g/c施工工艺 水泥稳定碎石 水泥：低标号（矿渣水泥）4%-6%级配碎石：0.075-25mm 压碎值30%最佳含水量：5%-6%最大密度：2.1-2.27g/c抗压强度：3.90-6.0MPa施工要求：立侧模，机械摊铺，碾压 封闭交通，常温湿养。施工工艺四、面层1、结构形式(高等级）刚性面层：水泥混凝土 18-30cm钢筋网水泥混凝土 20-24cm强度要求：28d抗压强度 35.0-57.5MP
10、a 28d抗折强度 4.5-7.5 MPa 施工工艺砼板块主要构造形式平面尺寸一般每块3.755横缝-传力杆接缝与形式纵缝-拉杆边缘补强钢筋角隅补缺钢筋施工工艺 柔性面层:沥青混凝土（总厚12-15cm)2.4-4cm AK 上面层 2.5-4cm AC13-16 3.0-5cm SMA13-16 中面层 4-6cm AC20 下面层 5-8cm AC25 联结层 8-10cm 施工工艺2、水泥砼面层施工 主要工作内容 施工准备 混凝土级配试验 钢筋加工 支设模板 混凝土施工 拆模、刻纹和养护施工工艺 施工顺序及要点（小型机具）基层检验及放样；立模、检验；加工、安装钢筋；检验混凝土混合料；摊铺
11、混凝土；振捣；滚筒提浆；真空吸水；滚筒复原；磨面；抹光；（压纹）；早期养护；拆模；切缝；灌缝；撒水养护；刻纹 施工工艺3、沥青混凝土面层施工 主要工作内容 施工准备 备料与级配 工艺试验与材料验证 基层（下面层）清理、处理 工程放样 生产沥青混合料与运输 沥青摊铺及碾压 检查、修整 养护 检查验收施工工艺 施工顺序及要点 道路基层测量；清扫、放基准线；喷涂粘结层；摊铺机定位、预热、安装找平装置；检查来料温度；料车卸料至摊铺机，启动送料装置；摊铺、初碾、检查、人工整修；复压、终压；验收、检查各项指标；清理现场、机械退场；适当养护，开放交通。施工工艺4、路面沥青混合料用料计算 路基复测 面层各层标
12、高及路面顶高放样 计算沥青混合料用量 面积：直线路段：50m（路面宽-30cm）曲线路段：20m（路面宽-30cm）正交路口：A=0.2146R2 斜交路口：A=R2（tg/2-0.008732）体积：面积平均层厚（20m计算一个平均值）用料：体积材料密度（2.5t/m3 )（1.2-1.35）施工工艺5、常用材料 路用水泥混凝土 钢纤维混凝土（C40，35-45kg/)沥青 AH-70、AH-90、AH-110 （针入度、延度、软化点、含蜡量）改性沥青 SBS、SBR、EVA、LDPE等 （运动黏度、弹性恢复、残留物）乳化沥青（PC）液体石油沥青（AL）透层、粘层和封层材料施工工艺热拌沥青混
13、凝土热拌沥青混凝土 AK-13、AK-16 抗滑表层 AC-5 砂粒式 AC-10、AC-13 细粒式 AC-16、AC-20 中粒式 AC-25、AC-30 粗粒式 SMA-13、SMA-16 沥青玛蹄脂 沥青碎石沥青碎石 AM-5 砂粒式 AM-10、AM-13 细粒式 AM-16、AM-20 中粒式 AM-25、AM-30 粗粒式 AM-40 特粗式施工工艺五、附属工程1、排水设施 雨水口：在地面上收集雨水的构筑物 汇水形式有立式、平箅式 连管（茄连）：设置在路面下与排水 系统管道连接的支管 锯齿形边沟：有纵坡起伏的道路侧、平石施工工艺2、水泥混凝土侧、平石 （抗压强度25-30MPa）
14、3、人行道 道路中用一定设施加以分隔的行人通行部位；结构层为：预制板、块 砂浆、石屑、砂等找平层 级配碎石、低级砼基础、有压实度要求的土路基 面层材料：彩色水泥混凝土模压、预制砌块、彩色道板等施工工艺4、交通标志标线 交通标志：（管理交通安全设施）功能显示性、易读性、公认性 三要素色彩、形状、符号 类别警告、禁令、指示、指路 材料轻质、高强抗弯、安全、涂料 具有高粘结性、光反射力等 一般用规定尺寸规格的高强度 铝合金加筋平板。施工工艺 交通标线：（交通安全设施）功能强制性、服务性、诱导性 材料型表面平滑，传统型 型表面突起，雨夜反光 防滑、耐久、耐磨、振动 玻璃珠+溶剂型标线涂料；（1-2mm)热熔性标线涂料；双组份标线涂料；水性标线涂料；预成型标线带；喷涂厚度：0.3-1.2mm施工工艺5、道路绿化 对道路工程的作用：调节温度、湿度、延长路面使用寿命 安全行车的保障、备用土地 保护路基、放水土流失等6、道路照明 基本要求：照明水平 照度均匀 眩光限制
