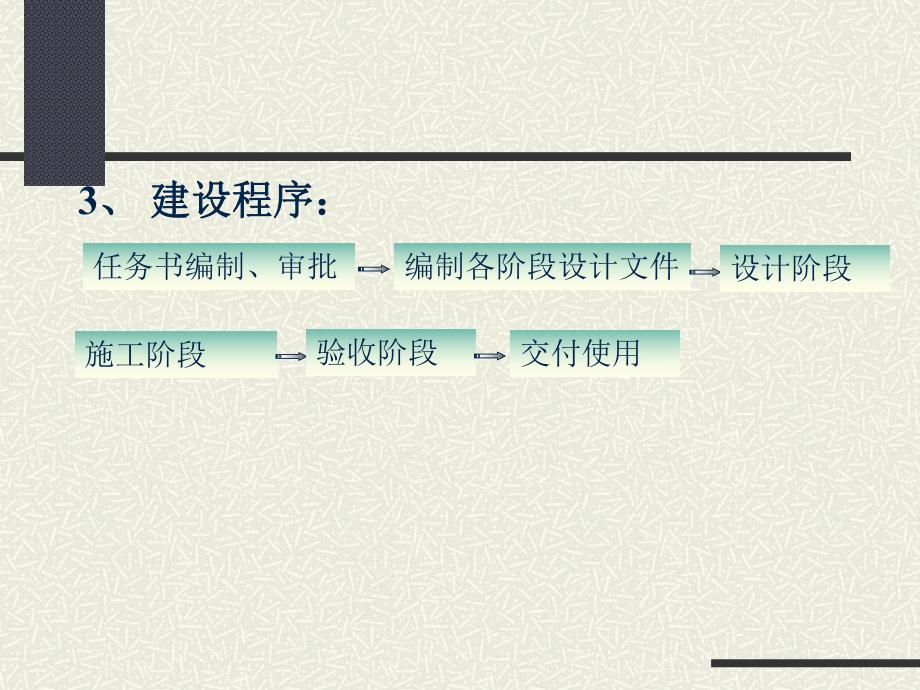

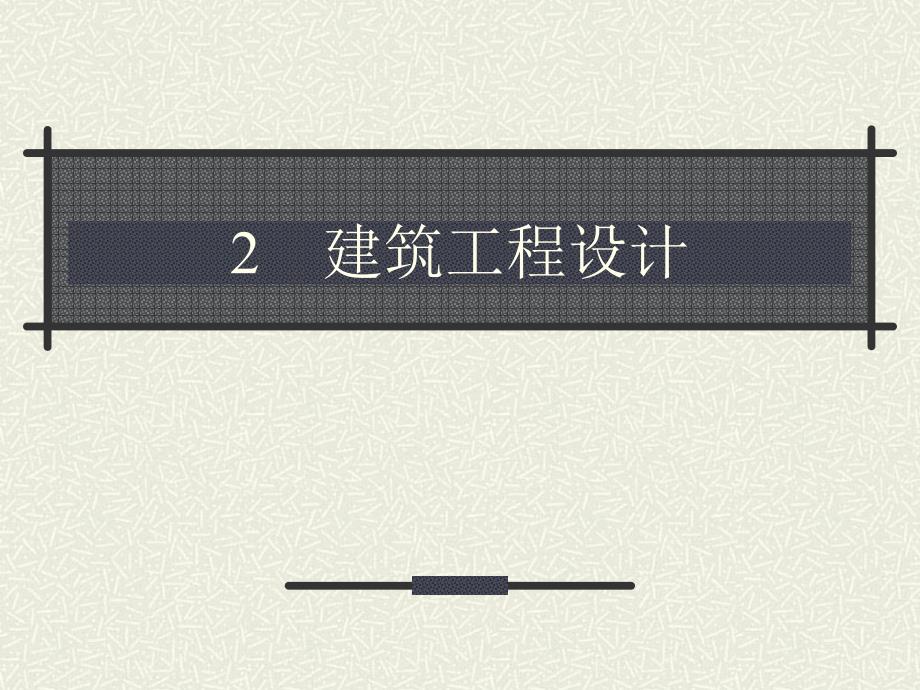

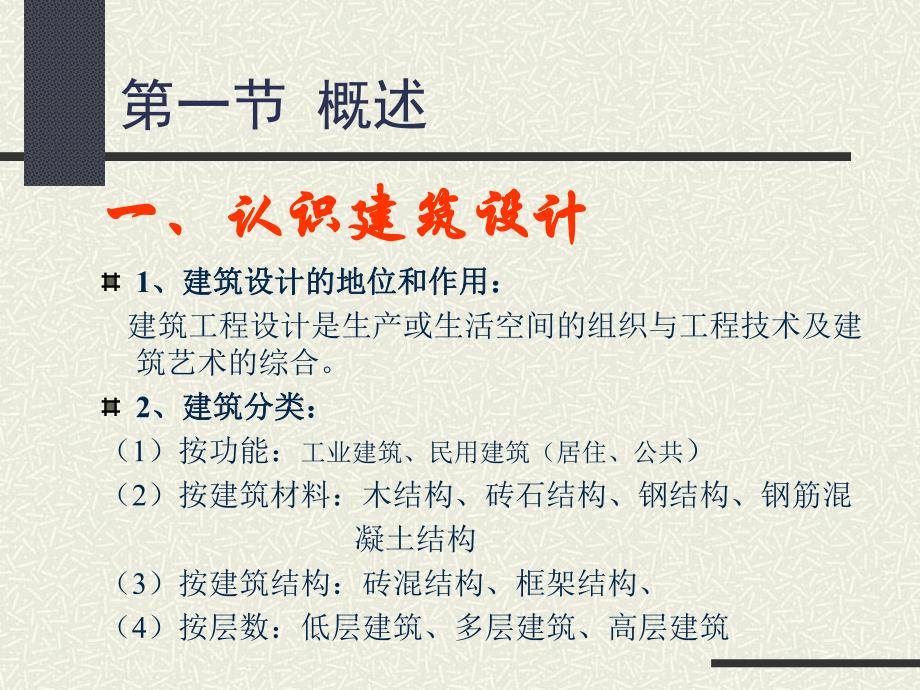

1、2 建筑工程设计第一节 概述一、认识建筑设计一、认识建筑设计1、建筑设计的地位和作用：、建筑设计的地位和作用：建筑工程设计是生产或生活空间的组织与工程技术及建筑艺术的综合。2、建筑分类：、建筑分类：（1）按功能：工业建筑、民用建筑（居住、公共）（2）按建筑材料：木结构、砖石结构、钢结构、钢筋混 凝土结构（3）按建筑结构：砖混结构、框架结构、（4）按层数：低层建筑、多层建筑、高层建筑3、建设程序：建设程序：任务书编制、审批编制各阶段设计文件设计阶段施工阶段验收阶段交付使用二、建筑设计的内容二、建筑设计的内容 建筑工程设计一般包括：建筑工程设计一般包括：1、建筑设计、建筑设计 2、结构设计、结构设

2、计 3、设备设计、设备设计1、建筑设计 根据审批下达的设计任务书和国家有关根据审批下达的设计任务书和国家有关政策规定，综合分析其建筑功能、建筑规政策规定，综合分析其建筑功能、建筑规模、建筑标准、材料供应、施工水平、地模、建筑标准、材料供应、施工水平、地段特点、气候条件等因素，提出建筑设计段特点、气候条件等因素，提出建筑设计方案，直至完成方案，直至完成全部建筑设计施工图全部建筑设计施工图设计。设计。建筑设计可以是建筑设计可以是单项建筑物单项建筑物的建筑设计，的建筑设计，也可以是建筑群的也可以是建筑群的总体设计总体设计。建筑设计应由建筑设计应由建筑师建筑师完成。完成。2 2、结构设计结构设计 结构

3、设计需要结合建筑设计完结构设计需要结合建筑设计完成成结构方案与选型结构方案与选型，确定，确定结构布置结构布置，进行进行结构计算和构件设计结构计算和构件设计，直至完，直至完成全部结构施工图设计。成全部结构施工图设计。结构设计应由结构设计应由结构工程师结构工程师完成完成。3 3、设备设计设备设计 设备设计需要根据建筑设计完成设备设计需要根据建筑设计完成给水排水、采暖通风空调、电气照给水排水、采暖通风空调、电气照明以及通讯、动力、能源明以及通讯、动力、能源等专业的等专业的方案、选型、布置以及施工图方案、选型、布置以及施工图设计。设计。设备设计应由设备设计应由设备工程师设备工程师完成。完成。三、三、建

4、筑设计的过程建筑设计的过程 初步设计技术设计（扩初设计）施工图设计初步设计：初步设计：以方案为中心的决策性设计。经济、技术、美学方面的多方案比较，确定建筑空间、艺术 造型合理的方案，提出投资估算书技术设计技术设计：是以结构、设备为中心的技术性设计，提出 概算施工设计：施工设计：是以技术设计为基础，给施工提供详图，主 要研究构件的具体构造、连接、细部处理，提供预算 （1）建筑设计内容设计准备：设计准备：l 熟悉任务书，明确设计要求l 收集必要的设计原始数据l 设计前的调研工作l 有关政策学习、同类型设计资料的参 考（2）初步设计阶段提出设计方案：按照任务书的要求，综合考虑技术经济条件和建筑艺术方

5、面的要求，提出方案。设计内容：确定建筑物的组合方式；选定建筑材料和结构方式；确定建筑物在基地的位置；分析方案在技术和经济上的合理性，提出概预算。l 图纸及设计文件建筑总平面：1/5001/2000（在基地的位置、标高、道路、绿化及其它设施）各层平面及主要剖面、立面：1/1001/200（房屋的主要尺寸、面积、高度、门窗位置、部分家具和设施的布置）说明书：（结构方案、构造特点、主要技术经济指标）建筑概预算（3）技术设计阶段在初步设计基础上，确定各工种之间的技术关系。各工种相互提供资料、提出要求，共同协调编制各工种的图纸和说明书。为施工图打基础要求：建筑工种的图纸标明与技术工种有关的详细尺寸结构工

6、种应有房屋结构布置方案图，附初步计算说明设备工种提供相应设备图纸及说明书（4）施工图设计阶段任务：满足施工要求综合建筑、结构、设备各工种，相互交底、核实校对；深入了解材料供应、施工技术、设备等条件，把满足工程施工的各项具体要求反映在图纸上，做到图纸齐全统一，明确无误。内容：确定全部工程尺寸和用料；绘制全部施工图纸；编制工程说明书、结构计算书、预算书。l l 图纸及设计文件：图纸及设计文件：建筑总平面：1/5001/2000（详细标明基地上建筑物、道路、设施等所在位置的尺寸、标高附说明）各层平面、各个立面及必要剖面：1/1001/200建筑构造节点详图：据需要采用1/1、1/5、1/10、1/2

7、0（檐口、墙身、和各构件的连接点，楼梯、门窗及各部分的装饰大样）各工种相应配套的施工图建筑、结构及设备说明书：结构及设备的计算书、工程预算一、建筑设计的要求和依据一、建筑设计的要求和依据（1）要求）要求 满足建筑功能的要求 采用合理的技术措施 具有良好的经济效果 考虑建筑美观要求 符合总体规划、环境要求 符合安全、人体健康要求，不影响公众利益第二节 民用建筑设计（2）依据：1.使用功能n(1)人体尺度及人体活动所需的空间尺度：是确定民用建筑内部各种空间尺度的主要依据。n(2)家具、设备及使用它们所需的必要空间：是房间内部使用面积的重要依据。2.自然条件3.技术要求：国家制定的各种规范及标准n例

8、：防火规范、采光设计标准、住宅设计规范等。（特别是工程建设标准强制性条文(房屋建筑部分)2002版）(1)气候条件气候条件一般包括温度、湿度、日照、雨雪、风向和风速等。气候条件对建筑设计有较大影响，例如:n我国南方多是湿热地区，建筑风格多以通透为主，北方干冷地区建筑风格趋向闭塞、严谨。(风频率玫瑰图)n日照与风向通常是确定房屋朝向和间距的主要因素。n雨雪量的多少对建筑的屋顶形式与构造也有一定影响。(2)地形、地质以及地震烈度(3)水文条件1、平面设计的重要性 建筑是人为创造的空间环境，任何空间都具有三度性，建筑设计常用平面、立面、剖面三个不同投影来表达，三者关系是密切联系又互相制约。任何一幢建

9、筑都是由多个功能相任何一幢建筑都是由多个功能相同或相近的单一空间组成，例如同或相近的单一空间组成，例如平面设计是关键，所有方案设计也是从平面着手，同时认真分析，反复推敲。二、二、建筑平面设计建筑平面设计2、建筑房间分类建筑无论大小，按其组成平面各部分的使用性质来分析，可分为n1、使用部分：n(主要)使用房间:是建筑物的核心，如教室，办公室、营业厅等。是构成各类建筑的基本空间。n辅助(使用)房间：如卫生间、厨房等。n2、交通联系部分：指走道、门厅、楼梯、坡道和电梯等。使用房间使用房间 居室、教室、办公室居室、教室、办公室使用部分使用部分 辅助房间辅助房间 厨卫、库房、设备房厨卫、库房、设备房交通

10、联系交通联系 水平联系水平联系 走道、门厅、过厅走道、门厅、过厅 垂直联系垂直联系 楼、电梯楼、电梯建筑结构构件：建筑结构构件：墙体、柱子等垂直构件墙体、柱子等垂直构件3、平面设计的内容和任务建筑平面设计的任务：就是充分研究几个部分研究几个部分的特征和相互关系的特征和相互关系，以及平面与周围环境的关系，在各种复杂的关系中找出平面设计的规律找出平面设计的规律，使建筑能满足功能、技术、经济、美观的要求。平面设计的内容包括n单个房间的平面设计。n门厅、走廊、楼梯等交通部分的设计。n平面组合设计。一、使用部分的平面设计一、使用部分的平面设计主要任务是确定：房间的面积、形状、尺 寸、门窗的位置 具体设计

11、可参照规范中各类使用房间的使用面积指标来确定。（1）房间的面积 主要受房间的使用特点、使用人数、家具设备占用面积等因素影响。见图1 1、使用房间的设计、使用房间的设计GB500961999住宅设计规范面积规定：主卧：不小于10m2；次卧：不小于6m2；起居室：不小于12m2；厨房：不小于5m2；（2）房间的形状和尺寸 影响房间形状和尺寸的因素有:房间的活动特点、家具的数量和布置方式、采光、通风、室内音质效果和结构形式等。相同面积的房间由于使用功能不同可以有不同形状的设计，它不仅会影响房间的使用效果，还会影响建筑的体型、施工、造价、美观及结构的合理性 有些建筑由于音质、视线、功能、平面及建筑艺术

12、上的要求，把房间设计成其它的形状，如影剧院、体育场馆的观众大厅等。矩形房间由于具有平面形状简单、易于组合、结构简单、施工容易等特点，被大量民用建筑采用。二、交通联系部分的平面设计 交通系统的设计应满足：交通路线简洁明确、方便顺畅、疏散迅捷安全、采光通风良好、有利建筑造型、占地面积小等要求。交通联系包括：门厅、过厅、走廊、楼梯、电梯、坡道等 1、门厅、过厅 门厅是人们进出建筑时的缓冲和交通枢纽空间。对外是建筑室内外的联系，对内是各功能空间的联系。对于公共建筑还兼有其他功能，如收发、服务台、会客、医院的挂号、取药等。过厅是建筑内部空间的交通枢纽，设计基本同于门厅。门厅、过厅设计的主要内容是：确定面

13、积及布置形式。其设计要求如下：（1）平面布局要明显，具有明确的导向性，门厅的平面布局形式有：对称式和非对称式两种。（2）要合理地组织人流路线，防止相互干扰。见书图。（3）应有良好的采光条件。（4）应注意防风、防雨、防寒要求(设门斗)。2、走廊 是连接建筑同层各房间的水平交通设施。有时还兼有其他功能，如医院走廊兼有候诊的作用。走廊的布置形式有两种：中间走廊和单面走廊（单外廊、单内廊）。走廊的平面设计包括三个方面：（1）确定走廊的宽度（2）确定走廊的长度（3）处理好走廊的采光和通风。（一端采光，走廊长度不应超过20m，两端采光长度不超过40m）3、楼梯、电梯 楼梯是建筑物中上、下各层的垂直交通设施

14、。设计必须严格执行我国颁布的规范GBJ16-87建筑设计防火规范、GB50045高层民用建筑设计防火规范及JGJ37-87民用建筑设计通则等 （1）楼梯设计的基本要求 见书 三、建筑平面组合设计三、建筑平面组合设计建筑平面组合设计就是将不同使用功能的空间按照一定的要求有机地组合起来，形成一个有效的体系。建筑平面组合设计应考虑的因素：（1）建筑的使用功能 （2）建筑的结构形式 （3）基地环境 （4）建筑造型及艺术要求(1)(1)根据建筑功能和业主要求，合理安排平面中各组成部分的位置，同时必须明确以下三个方面：n功能分区要明确。n主次部分要明确 n各功能分区之间的分隔、联系、先后顺序关系要明确。建

15、筑平面组合的任务建筑平面组合的任务图2.13 某医院门诊部平面 1门厅；2挂号、收款；3西药房；4西药库；5内科；6化验；7急诊；8放射科；9候诊；10中医科；11儿科；12中药房；13中药库 (1)走道式(走廊式)用走道(或走廊)将一侧或两侧的各个房间联系起来的组合方式。特点 能使各种房间保持相对的独立，同时也能使房间通过走道(走廊)进行方便的联系。形式 有单外廊、双外廊、单走道、双走道几种形式(图10.27)。适用范围 适用于房间面积小，同类型房间数量较多的建筑。n 建筑建筑平面组合的几种方式平面组合的几种方式 房间与房间之间相互贯通的组合方式。特点 交通空间和使用空间合并在一起，节约了交

16、通面积，房间之间联系更加紧密，但相互之间有干扰。形式 按其序列的不同有串联式和放射式两种(图10.28)。适用范围 常用于房间的使用顺序和连续性较强，各房间之间有密切联系的建筑。(2)(2)套间式套间式 以一个高大的公共活动空间为中心，环绕这个中心在其周围布置其他附属用房的组合方式(图10.29)。特点 中心大厅空间高大，使用人数多且集中，辅助用房与大厅相比，尺寸相差悬殊，常布置在大厅四周。适用范围 影剧院、体育馆、火车站、菜市场等建筑。(3)(3)大厅式大厅式 将关系密切的房间组合成一个相对独立的整体单元，再将几个单元按功能及环境要求沿水平或竖直方向重复组合成为一幢建筑物的组合方式(图10.30)。特点 功能分区明确，单元之间互不干扰，简化了设计与施工。适用范围 住宅、幼儿园、学校等建筑。(4)(4)单元式单元式 同时采用两种或两种以上的平面组合方式，适用于多功能要求的建筑，如文化中心、商贸中心等(图10.31)。(5)(5)综合式综合式
