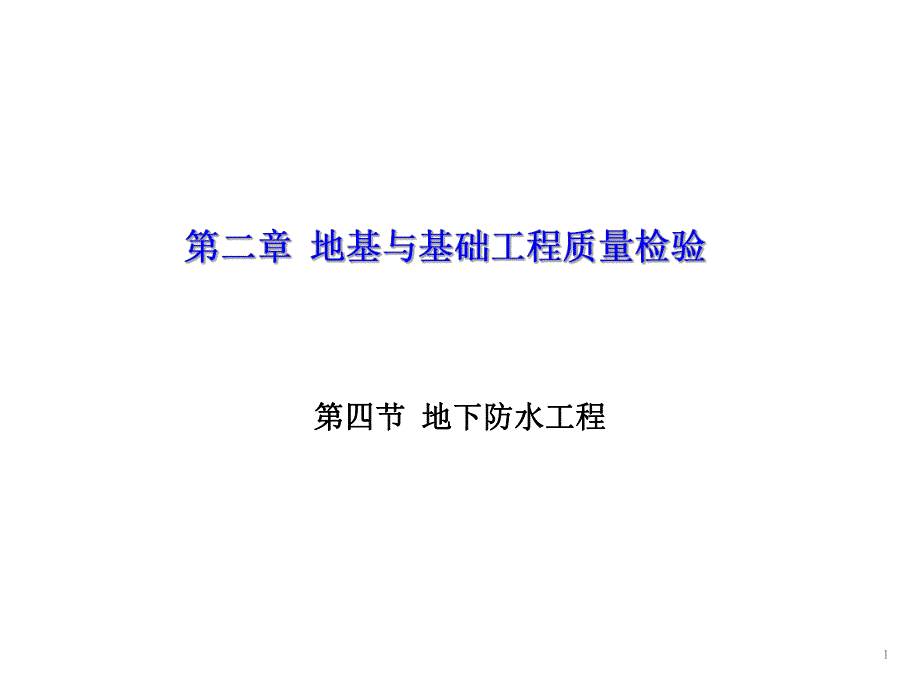

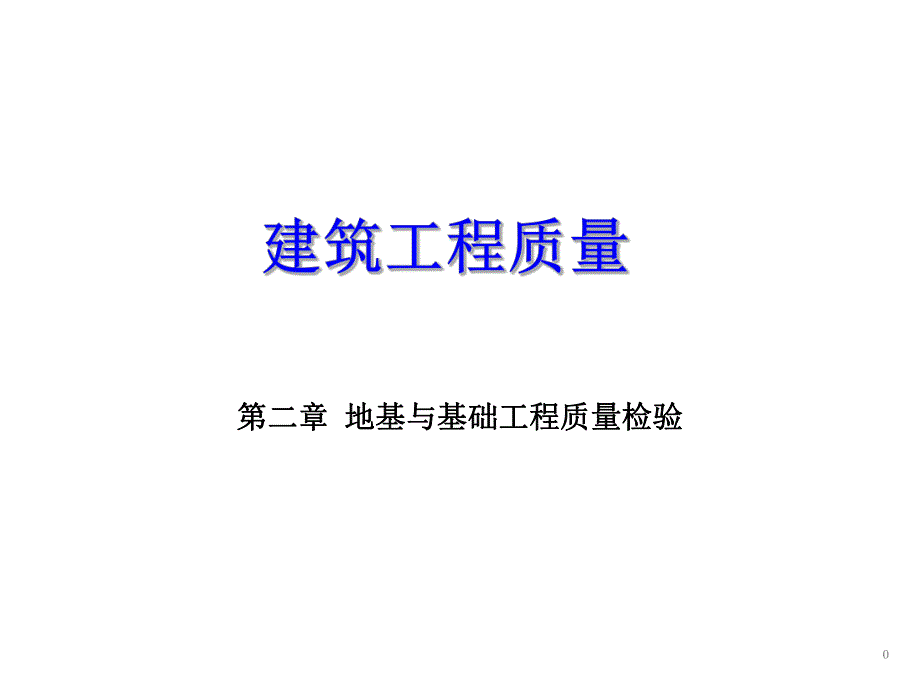

1、0第二章第二章 地基与基础工程质量检验地基与基础工程质量检验1第四节第四节 地下防水工程地下防水工程2学习重点：学习重点：1、水泥砂浆防水层施工过程中质量控制2、卷材防水层施工过程中质量控制学习要求：学习要求：1、掌握水泥砂浆防水层质量检验；2、熟悉卷材防水层质量检验3、了解涂料防水层质量检验。3地下防水工程是建筑工程地基与基础分部工程的一个子分部工程。地下防水工程是建筑工程地基与基础分部工程的一个子分部工程。地下防水的主要形式有：地下防水的主要形式有：防水混凝土结构防水、水泥砂浆防水、卷材防水和防水混凝土结构防水、水泥砂浆防水、卷材防水和涂膜防水涂膜防水等。等。（一）施工原则：（一）施工原则
2、：1 1、杜绝防水层对水的、杜绝防水层对水的吸附和毛细渗透吸附和毛细渗透2 2、接缝、接缝严密严密，形成封闭的整体；，形成封闭的整体；3 3、消除所留、消除所留孔洞孔洞造成的渗漏；造成的渗漏；4 4、防止不均匀、防止不均匀沉降沉降而拉裂防水层；而拉裂防水层；5 5、防水层做至可能渗漏、防水层做至可能渗漏范围范围以外。以外。4（二）施工特点：（二）施工特点：1 1、质量要求高：、质量要求高：长期水压作用下不渗、不漏长期水压作用下不渗、不漏2 2、施工条件差：、施工条件差：坑内、露天、地上地下水；坑内、露天、地上地下水；3 3、材料品种多：、材料品种多：质量、性能不统一；质量、性能不统一；4 4、
3、成品保护难：、成品保护难：施工期长，材料薄，强度低；施工期长，材料薄，强度低；5 5、薄弱部位多：、薄弱部位多：变形缝、施工缝、后浇缝、穿墙管、螺栓、预埋件、预留变形缝、施工缝、后浇缝、穿墙管、螺栓、预埋件、预留洞、阴阳角洞、阴阳角5防水混凝土防水混凝土适用于适用于抗渗等级不低于抗渗等级不低于P6P6的地下混凝土结构。的地下混凝土结构。不适用于不适用于环境温度高于环境温度高于8080的地下工程。的地下工程。6防水混凝土防水混凝土一、防水混凝土种类一、防水混凝土种类 1、普通防水混凝土2、外加剂防水混凝土：（5种）（1）减水剂防水混凝土：掺木质素磺酸钙、磺酸钠盐、糖蜜类(0.20.5%)防水机理
4、防水机理：减少用水量，毛细孔少；水泥分散均匀，孔径、空隙率小。：减少用水量，毛细孔少；水泥分散均匀，孔径、空隙率小。（2）密实剂防水混凝土：三乙醇胺（掺量0.05%）防水机理防水机理：水化物增多，结晶变细。：水化物增多，结晶变细。（3）引气剂防水混凝土：松香酸钠（掺量0.03%）防水机理防水机理：密闭气泡阻塞毛细孔。：密闭气泡阻塞毛细孔。（4）防水剂防水混凝土：氯化铁防水剂（掺量3%）防水机理防水机理：产生氢氧化铁、氢氧化亚铁、氢氧化铝凝胶体填充毛细孔。：产生氢氧化铁、氢氧化亚铁、氢氧化铝凝胶体填充毛细孔。（5）膨胀剂防水混凝土膨胀源：水化硫铝酸钙（钙矾石)，氢氧化钙，氢氧化镁 防水机理防水机
5、理：补偿收缩，防止化学收缩和干缩裂缝，混凝土密实。：补偿收缩，防止化学收缩和干缩裂缝，混凝土密实。7防水混凝土防水混凝土二、防水混凝土原材料要求二、防水混凝土原材料要求1、水泥：、水泥：宜采用普通硅酸盐水泥或硅酸盐水泥，不得使用过期或受潮结块的水泥，并不得将不同品种或强度等级的水泥混合使用。2、砂、石：、砂、石：（1）砂宜选用中粗砂，含泥量不应大于3.0%，泥块含量不宜大于1.0%；（2）不宜使用海砂；在没有使用河砂的的条件时，应对海砂进行处理后才能使用，且控制氯离子含量不得大于0.06%；（3）碎石或卵石的粒径宜为540mm，含泥量不应大于1.0%，泥块含量不应大于0.5%；（4）对长期处于
6、潮湿环境的重要结构混凝土用砂、石，应进行碱活性检验。8防水混凝土防水混凝土3、防水混凝土的配合比：、防水混凝土的配合比：（1）试配要求的抗渗水压值应比设计值提高0.2MPa；（2）水胶比不得大于0.50，有侵蚀性介质时水胶比不宜大于0.45；（3）砂率宜为35%40%，泵送时可增加到45%；（4）灰砂比宜为1:1.51:2.5；（5）防水混凝土采用预拌混凝土时，入泵坍落度宜控制在120mm140mm，坍落度每小时损失不应大于20mm，坍落度总损失值不应大于40mm9防水混凝土防水混凝土二、防水混凝土施工要求二、防水混凝土施工要求1、做好施工准备：1）编制施工方案：浇筑顺序：底板底层墙体底层顶板
7、墙体浇筑方案：底板分区段分层；墙体水平分层交圈。每小时浇筑量，机械道路布置，人员安排，应急措施。2）混凝土试配：保证强度、抗渗标号及施工和易性。3）做好薄弱部位的处理。4）做好排降水工作：地下水位低于施工底面300，雨水不流入基坑。5）人员分工与技术交底。10防水混凝土防水混凝土2 2、施工要点：、施工要点：（1）模板：强度、刚度高，表面平整，吸水性小，支撑牢固，安装严密，清理干净。（2）钢筋：保护层用垫块同混凝土；支架、S钩、连接点、设备管件均不得接触模板或垫层。（3）混凝土搅拌：配料准确,搅拌均匀，2min，有外加剂时应按其要求加入、拌制。（4）混凝土运输：防止分层离析和坍落度损失；气温高
8、、运距大时可掺入缓凝型减水剂；11防水混凝土防水混凝土（5 5）混凝土浇筑：）混凝土浇筑：1）做好浇筑前准备：检查钢筋、模板、埋件，薄弱部位处理。2）自由下落高度1.5m，墙体直接浇筑高度3m，否则用串筒、溜管。3）钢筋、管道密集处，用同标号细石混凝土。4）分层浇捣，每层厚300400mm，上下层间隔1.5h且不初凝。5）墙体底部先垫浆，往上逐渐减少坍落度，顶面撒石子压入。6）振捣密实，不漏振，不欠振，不过振，插入下层50100mm。（6）养护与拆模：混凝土终凝（浇后46h）后开始养护，14d，避免早期脱水；冬施混凝土入模温度 5，不宜蒸汽加热养护；拆模不宜过早，防止开裂和损坏。12防水混凝土
9、防水混凝土三、抗渗性能评价三、抗渗性能评价1、留试块：连续浇筑量在500m3以下时留一组；且每项工程不少于两组。2、每组六块（175185150圆台体）一组标养：抗渗标号应达到试验标号，最低不低于设计标号；一组同条件养护：作结构抗渗性能的依据，不应低于设计标号。13防水混凝土防水混凝土四、防水薄弱部位处理四、防水薄弱部位处理1.混凝土混凝土施工缝：施工缝：防水混凝土宜整体连续浇筑，尽量少留施工缝防水混凝土宜整体连续浇筑，尽量少留施工缝（1）留设位置：）留设位置：底板、顶板底板、顶板应连续浇筑；应连续浇筑；墙体：水平施工缝：墙体：水平施工缝：可留在可留在 底板表面以上底板表面以上30000500
10、mm500mm 顶板底面以下顶板底面以下100mm100mm 的墙身上；的墙身上；施工缝距孔洞边缘施工缝距孔洞边缘300mm300mm。垂直施工缝垂直施工缝：避开水多地段，宜与变形缝结合。：避开水多地段，宜与变形缝结合。14（a a）平缝加止水板）平缝加止水板止水板止水板300遇水膨胀止水遇水膨胀止水条条（b b）平缝加止水条）平缝加止水条300先浇混凝土先浇混凝土外贴防水层外贴防水层后浇混凝土后浇混凝土（c c）平缝外贴防水层）平缝外贴防水层151 1）位置正确，构造合理位置正确，构造合理，2 2）止水板、条接缝严密；）止水板、条接缝严密；3 3）原浇混凝土强度达到）原浇混凝土强度达到1.2
11、Mpa1.2Mpa后方可接缝；后方可接缝；4 4）接缝前）接缝前凿毛、清理凿毛、清理（粘止水条）；（粘止水条）；5 5）接缝时：）接缝时：垂直缝先涂刷混凝土界面处理剂；垂直缝先涂刷混凝土界面处理剂；水平缝先水平缝先垫浆垫浆（1 1：1 1砂浆砂浆30305050厚）或涂刷界面剂；厚）或涂刷界面剂；浇混凝土要及时，层厚浇混凝土要及时，层厚500mm500mm，振捣密实。，振捣密实。1617止水钢板止水钢板182.2.结构变形缝（沉降、伸缩）：结构变形缝（沉降、伸缩）：（1 1）构造形式和材料作法：）构造形式和材料作法：加止水带。加止水带。构造：据结构变形情况、水压大小、防水等级确定构造：据结构变
12、形情况、水压大小、防水等级确定橡胶止水带断面形式橡胶止水带断面形式19止水条止水条2021中埋式止水带与外贴防水层复合使用中埋式止水带与外贴防水层复合使用22中埋式止水带与遇水膨胀橡胶条和嵌缝材料复合使用中埋式止水带与遇水膨胀橡胶条和嵌缝材料复合使用23中埋式止水带与可卸式止水带复合使用中埋式止水带与可卸式止水带复合使用24中埋式金属止水带中埋式金属止水带25（2）变形缝的施工要点）变形缝的施工要点1)1)止水带安装：止水带安装：位置准确、固定牢固；位置准确、固定牢固；接头在水压小的平面处，接头在水压小的平面处，宜焊接宜焊接连接，不得叠接；连接，不得叠接；转弯处半径转弯处半径75mm75mm，
13、可卸式底部座浆，可卸式底部座浆5mm5mm或涂刷胶黏剂或涂刷胶黏剂2)2)混凝土施工：混凝土施工：止水带两侧不得粗骨料集中，牢固结合；止水带两侧不得粗骨料集中，牢固结合；平面止水带下浇筑密实，排除空气；平面止水带下浇筑密实，排除空气；振捣棒不得触动止水带。振捣棒不得触动止水带。263.3.后浇带后浇带是大面积混凝土结构的是大面积混凝土结构的刚性接缝刚性接缝，用于不允许留柔性变形缝且，用于不允许留柔性变形缝且后期变形趋于稳定的结构后期变形趋于稳定的结构1 1）留设形式与要求：）留设形式与要求：要求钢筋不断，边缘密实。要求钢筋不断，边缘密实。留设形式：留设形式：27后浇带防水构造（一）后浇带防水构
14、造（一）后浇带防水构造（二）后浇带防水构造（二）28后浇带防水构造（三）后浇带防水构造（三）外贴止外贴止水带水带292 2）补缝施工要点：）补缝施工要点：间隔时间间隔时间6 6周，气温较低时施工；周，气温较低时施工；接口处凿毛、湿润，除锈，清理干净；接口处凿毛、湿润，除锈，清理干净；做结合层后浇补偿收缩混凝土，振捣密实；做结合层后浇补偿收缩混凝土，振捣密实；4 48h8h后养护，后养护，4 4周。周。304.4.穿墙管道穿墙管道（1 1）固定管：）固定管：外焊止水板或粘遇水膨胀橡胶圈外焊止水板或粘遇水膨胀橡胶圈（2 2）预埋焊有止水板的套管：）预埋焊有止水板的套管：穿管临时固定后，外侧填塞油麻
15、丝等填缝材料，用防水密封膏等嵌缝；穿管临时固定后，外侧填塞油麻丝等填缝材料，用防水密封膏等嵌缝；里侧填入两个橡胶圈，并用带法兰的短管挤紧，螺栓固定。里侧填入两个橡胶圈，并用带法兰的短管挤紧，螺栓固定。31固定式穿墙管的防水构造固定式穿墙管的防水构造（a）焊钢板止水环）焊钢板止水环钢板止钢板止水环水环嵌缝嵌缝材料材料（b）粘遇水膨胀橡胶圈）粘遇水膨胀橡胶圈遇水膨胀遇水膨胀橡胶圈橡胶圈嵌缝嵌缝材料材料32套套管管式式穿穿墙墙管管的的防防水水构构造造335.5.穿墙螺栓：穿墙螺栓：防水混凝土墙体支模时尽量不用穿墙对拉螺栓，否则采取止水措施。防水混凝土墙体支模时尽量不用穿墙对拉螺栓，否则采取止水措施。
16、1 1）止水方法：）止水方法：焊接方形钢板止水环（连续满焊）焊接方形钢板止水环（连续满焊）2 2）封头处理：）封头处理：拆模后，工具式螺栓的坑内填塞嵌缝材料，封堵拆模后，工具式螺栓的坑内填塞嵌缝材料，封堵1 1：2 2膨胀砂浆，硬膨胀砂浆，硬化后迎水面刷防水涂料。化后迎水面刷防水涂料。34 地下室混凝土外墙内外模板间的对拉螺栓上通常地下室混凝土外墙内外模板间的对拉螺栓上通常按需要焊接止水片，防止沿拉杆形成渗水通道。按需要焊接止水片，防止沿拉杆形成渗水通道。焊接的止水焊接的止水片片穿墙拉杆穿墙拉杆3536五、防水混凝质量检查五、防水混凝质量检查主主 控控 项项 目目1、防水混凝土的原材料、配合比及坍落度必须符合设计要求。检验方法：检查产品合格证、产品性能检测报告、计量措施和材料进场检验报告。2、防水混凝土的抗压强度和抗渗性能必须符合设计要求。检验方法：检查混凝土抗压强度、抗渗性能检验报告。3、防水混凝土结构的变形缝、施工缝、后浇带、穿墙管、埋设件等设置和构造必须符合设计要求。检验方法：观察检查和检查隐蔽工程验收记录。37一一 般般 项项 目目1、防水混凝土结构表面应坚实、平整，不得有露筋
