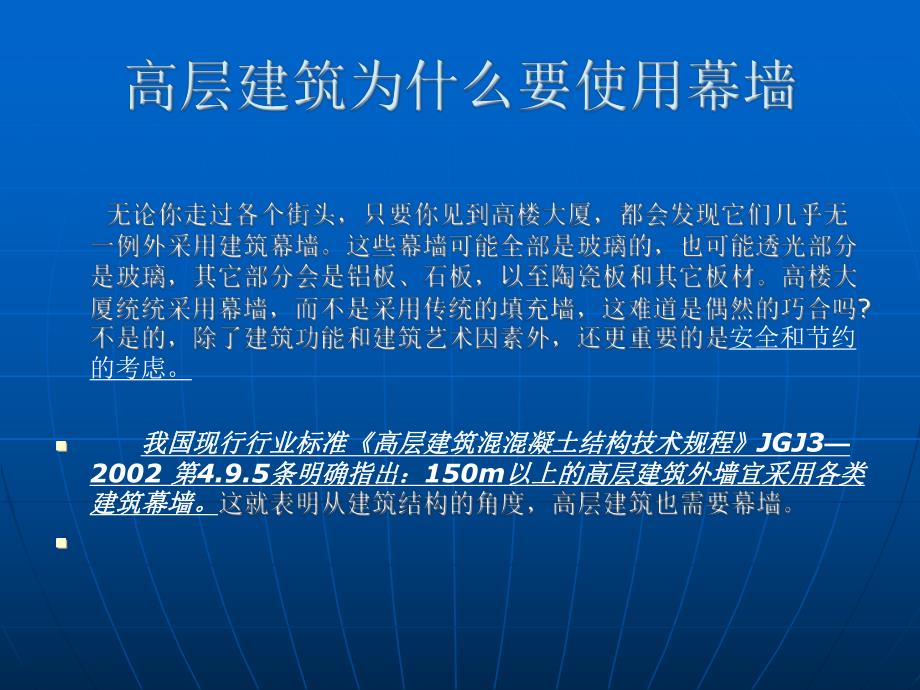

1、安全和节约的考虑。我国现行行业标准我国现行行业标准高层建筑混混凝土结构技术规程高层建筑混混凝土结构技术规程JGJ32002 第第4.9.5条明确指出：条明确指出：150m以上的高层建筑外墙宜采用各类以上的高层建筑外墙宜采用各类建筑幕墙。建筑幕墙。Low_ELow_E中空玻璃中空玻璃幕墙的推广使用，就是一种有力的措施。幕墙的推广使用，就是一种有力的措施。框支撑幕墙（玻璃面板周边由金属框架支撑的玻璃幕墙）1、明框幕墙 2、半隐框幕墙（横明竖隐、横隐竖明）3、隐框幕墙 4、单元式幕墙1.施工手段灵活，工艺较为成熟，经过较多工程实践检验，是目前采用较多的幕墙结构形式。2.主体结构适应能力强，安装顺序基
2、本不受主体结构的影响。3.采用密封胶接逢处理，水密性、气密性好，具有较好的保温、隔声降噪能力，具有一定的抗层间位移能力。4.面板材料单元组件工厂制作，结构胶使用性能有保证。5.大量安装工序现场进行，要求现场管理工作量大。6.密封胶施工要求严格，前期清洗、打胶过程对工人素质要求高;安装打胶控制点多，工序多，要求工程管理质量高。明框玻璃幕墙是最典型的构件式幕墙，明框玻璃幕墙是采用镶嵌槽夹持方法安装玻璃的幕墙。明框幕墙框支撑龙骨构造埋件连接件龙骨玻璃内压板外扣盖。隐框幕墙在工厂制作时一部分为元件（横梁、立柱），另一部分为小单元组件（包括用结构胶将玻璃和铝合金型材附框粘结在一起所组成的玻璃装配组件、金
3、属板组件、花岗石组件等）。此幕墙为横明竖隐玻璃幕墙。航天金融大厦：最顶层式是全隐框玻璃幕墙，下部分黑色幕墙是竖明横隐光伏玻璃幕墙，下部圆弧部分是竖明横隐的玻璃幕墙。单元式幕墙是在工厂加工程度最高的一种类型幕墙。在工厂不仅要加工竖框、横框等元件，还要用这些元件配装成单元组件框，并要将幕墙面板（玻璃、铝板、花岗石等）安装在单元组件框的相应位置上，形成单元组件。就一个单元组件来说它已具备了这个单元的全部幕墙功能和构造要求。单元组件的高度要求要等于或者大于一个楼层，以便运往工地后直接固定在主体结构上。单元式幕墙主要工作在工厂完成，这样它可以进行工业化生产，大大提高生产率和产品质量.例如北京的中央电视台
4、新址、国贸三期、中石油总部大厦、银泰中心、东方广场等，上海的金茂大厦、震旦大厦、金融环球中心等，深圳的帝王大厦等。特点：1、单元体幕墙的最大特点就是工地工期短。它包含两种意义上的工期短，1）因为它大部分工作量是在工厂完成的，运往工地后仅为吊装就位、固定的工作量。这部分工作量占用全部幕墙工作量的份额很小。根据统计分析，这部分工作量平均使用时间为2min/平米，例如一个平面为50m50m、层高为4m的楼层，墙面面积约为800平米，工地工作量为1600min（26.7h），3d就可以完成一个楼层。2）幕墙吊装可以和土建一起进行，使总工期缩短。但是工地工期短不会自然实现，要认识单元式幕墙的特点，对施组
5、作出科学合理的安排才能实现，如果不掌握了单元体的安装规律也可能会适得其反。2、单元式幕墙为建筑师的发挥想象力提供了广阔的天地。由于是在加工厂组装可以用各种图案来拼装成单元体（通常在工地受到工地安装条件的限制，一般只采用普通的平面组合形式，例如新央视大楼）。3、单元式幕墙融合了各种幕墙的技术为一体（可以是玻璃幕墙，也可以是石材幕墙，也可以是玻璃及铝板组合等等），南京南站就是采用了LOW-E玻璃和陶土板组合成的单元式幕墙。同时由于是在工厂组装所以单元体本身的质量控制就会比工地安装的性能优越4、单元式幕墙在构造设计上有其特点，对此应有明确的认识，如果稍有疏忽，将会造成难以弥补的后遗症。由于单元幕墙组件间的接缝是靠上、下单元杆件对插连接的，因此在上下左右4个单元连接处有一贯通内外的空洞。对于这个空洞的堵塞在设计型材时候就应该有相应的设计，如果到安装时候才发现将会很难处理，及时采取一些措施那也是亡羊补牢，就像补丁一样难看。上图：玻璃粘铝合金附框
