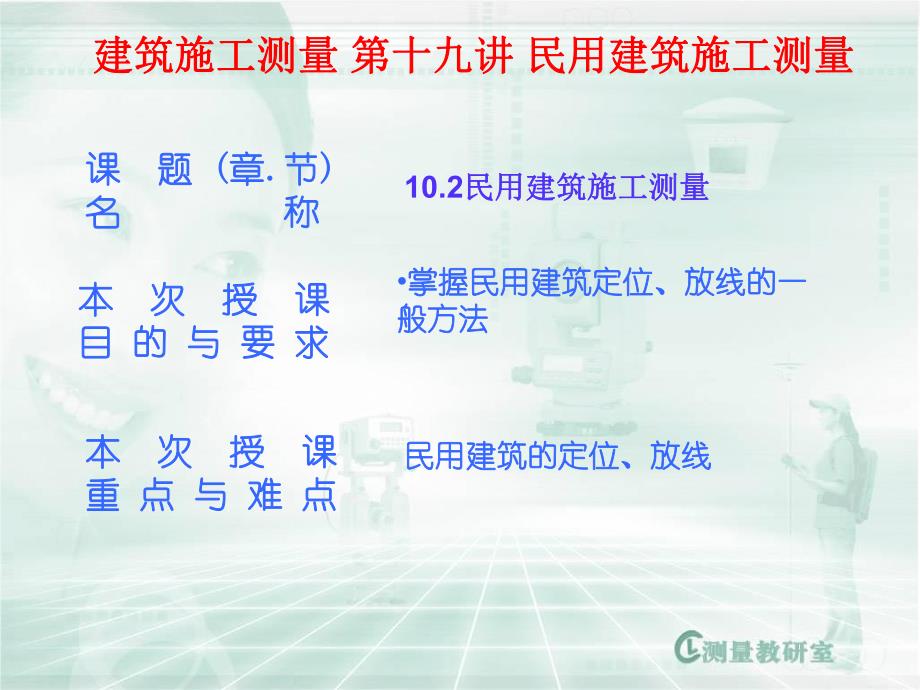

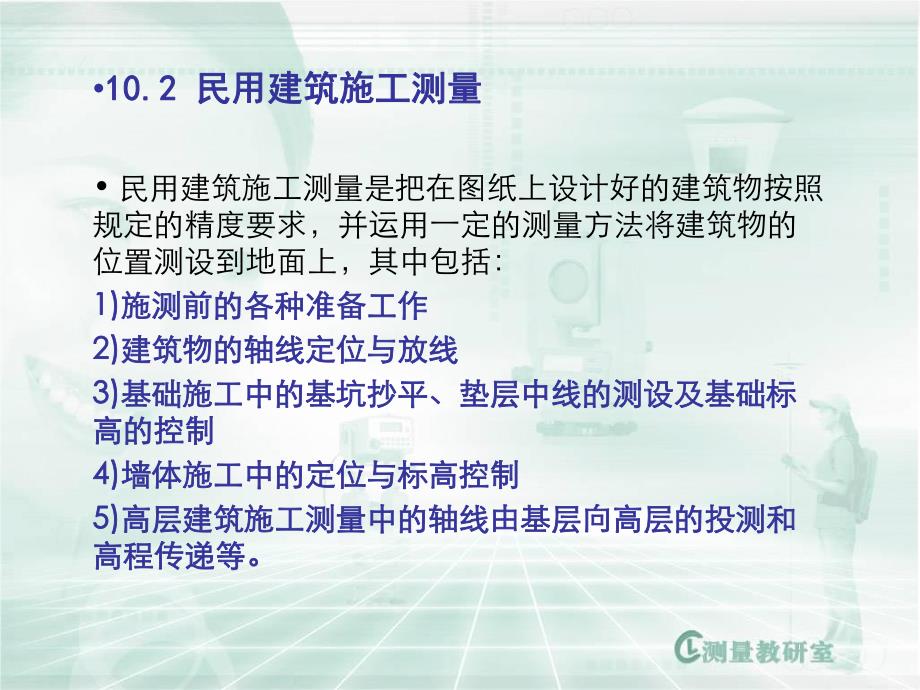

1、10.2民用建筑施工测量民用建筑施工测量建筑施工测量建筑施工测量 第十九讲第十九讲 民用建筑施工测量民用建筑施工测量课课 题题 (章章.节节)名名 称称本本 次次 授授 课课目目 的的 与与 要要 求求本本 次次 授授 课课重重 点点 与与 难难 点点掌握民用建筑定位、放线的一掌握民用建筑定位、放线的一般方法般方法民用建筑的定位、放线民用建筑的定位、放线10.2 10.2 民用建筑施工测量民用建筑施工测量 民用建筑施工测量是把在图纸上设计好的建筑物按照规定的精度要求，并运用一定的测量方法将建筑物的位置测设到地面上，其中包括：1)1)施测前的各种准备工作施测前的各种准备工作2)2)建筑物的轴线定

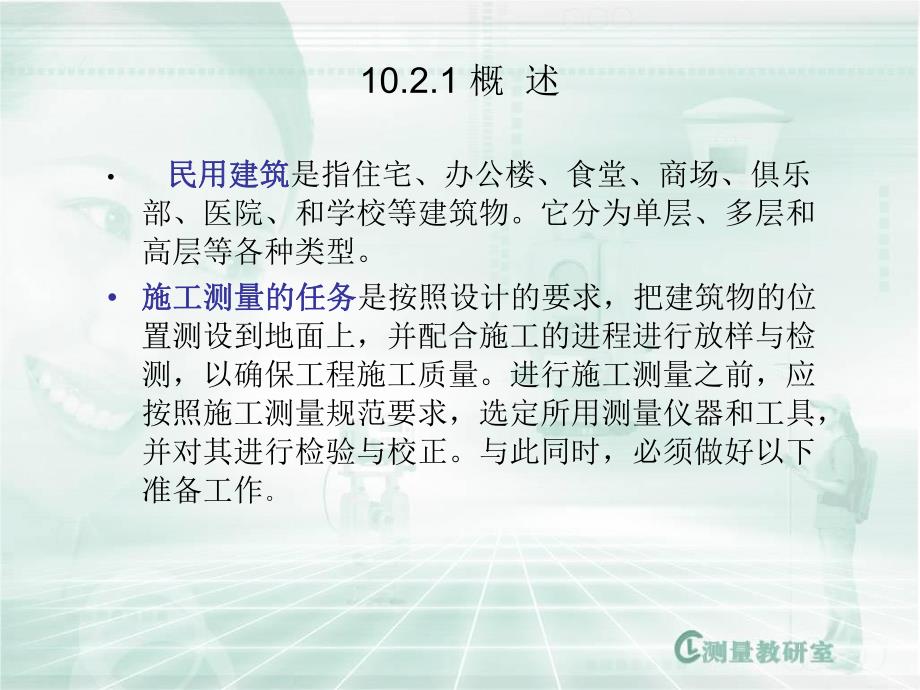

2、位与放线建筑物的轴线定位与放线3)3)基础施工中的基坑抄平、垫层中线的测设及基础标基础施工中的基坑抄平、垫层中线的测设及基础标高的控制高的控制4)4)墙体施工中的定位与标高控制墙体施工中的定位与标高控制5)5)高层建筑施工测量中的轴线由基层向高层的投测和高层建筑施工测量中的轴线由基层向高层的投测和高程传递等。高程传递等。10.2.1 概 述 民用建筑民用建筑是指住宅、办公楼、食堂、商场、俱乐部、医院、和学校等建筑物。它分为单层、多层和高层等各种类型。施工测量的任务施工测量的任务是按照设计的要求，把建筑物的位置测设到地面上，并配合施工的进程进行放样与检测，以确保工程施工质量。进行施工测量之前，应
3、按照施工测量规范要求，选定所用测量仪器和工具，并对其进行检验与校正。与此同时，必须做好以下准备工作。9.1.1 9.1.1 熟悉设计图纸熟悉设计图纸 设计图纸是施工测量的依据，在测设前应认真阅读设计图纸及其有关说明，了解施工的建筑物与相邻地物间的位置关系，理解设计意图，对有关尺寸应仔细核对，以免出现差错。与测设有关的设计图纸主要有：建筑总平面图。它是建筑建筑总平面图。它是建筑施工放样施工放样的总体依据的总体依据，建筑物就是根据总平面图上所给的尺寸关系进行定位的，如图所示。总平面图示例总平面图示例 建筑平面图。建筑平面图。给出建筑物各定位轴线间的尺寸关系及室内地坪标高等。如图所示。基础平面图。给
4、出基础边线和定位轴线的平面尺寸和编号基础平面图。给出基础边线和定位轴线的平面尺寸和编号,如图所示。如图所示。基础详图。给出基础的立面尺寸、设计标高、以及基础边线与定位轴基础详图。给出基础的立面尺寸、设计标高、以及基础边线与定位轴线的尺寸关系，这是基础施工放样的依据。如图所示。线的尺寸关系，这是基础施工放样的依据。如图所示。立面图和剖面图。在建筑物的立面图和剖面图中,可以查出基础、地坪、门窗、楼板、屋面等设计高程，是高程测设高程测设的主要依据。在熟悉上述主要图纸的基础上，要认真核对各种图纸总尺寸与各部分尺寸之间的关系是否正确，防止测设时出现差错。现场踏勘现场踏勘现场踏勘的目的是为了掌握现场的地物
5、、地貌和原有测量控制点的分布情况，弄清与施工测量相关的一系列问题，对测量控制点的点位和已知数据进行认真地检查与复核，为施工测量获得正确的测量起始数据和点位。制定测设方案制定测设方案根据建筑总平面图给定的建筑物位置以及现场测量控制点情况，按照建筑设计与测量规范要求，拟定测设方案，并绘制施工放样略图绘制施工放样略图。在略图上标出建筑物各轴线间的主要尺寸及有关测设数据，供现场施工放样时使用。10.2.2 民用建筑物的定位与放线建筑物的定位建筑物的定位建筑物的定位是根据设计图纸，将建筑物外墙的轴线交点（也称角点）测设到实地，作为建筑物基础放样和细部放线的依据。由于设计方案常根据施工场地条件来选定，不同
6、的设计方案，其建筑物的定位方法也不一样，主要有以下三种情况：1 1根据与原有建筑物的关系定位根据与原有建筑物的关系定位2 2根据建筑方格网定位根据建筑方格网定位3 3根据控制点的坐标定位根据控制点的坐标定位10.2.2 建筑物的定位与放线1 1根据与原有建筑物的关系定位根据与原有建筑物的关系定位10.2.2 建筑物的定位与放线2 2根据建筑方格网定位根据建筑方格网定位3 3根据控制点的坐标定位根据控制点的坐标定位在建筑场地附近，如果有测量控制点可以利用，应根据控制点坐标及建筑物定位点的设计坐标，反算出标定角度与距离，然后采用极坐标法或角度交会法将建筑物测设到地面上。10.2.2.210.2.2
7、.2建筑物的放线建筑物的放线 建筑物的放线是指根据已定位的外墙主轴线交点桩及建筑物平面图，根据已定位的外墙主轴线交点桩及建筑物平面图，详细测设出建筑物各轴线的交点位置，并设置交点中心桩详细测设出建筑物各轴线的交点位置，并设置交点中心桩；然后根据各交点中心桩沿轴线用白灰撒出基槽开挖边界线，以便进行开挖施工沿轴线用白灰撒出基槽开挖边界线，以便进行开挖施工；由于基槽开挖后，各交点桩将被挖掉，为了便于在施工中恢复各轴线位置，还须把各轴线延长到基槽外安全地点，设置控制桩或龙门板，并做好标还须把各轴线延长到基槽外安全地点，设置控制桩或龙门板，并做好标志志。1 1测设建筑物定位测设建筑物定位轴线交点桩轴线交
8、点桩根据建筑物的主轴线，按建筑平面图所标尺寸，将建筑物各轴线交点位置测设于地面，并用木桩标定出来，称交点桩。2 2测设轴线控制桩测设轴线控制桩 轴线控制桩离基槽外边线的距离可取24m，3 3设置龙门板设置龙门板在一般民用建筑中，常在基槽开挖线以外一定距离处钉设龙门板龙门板。控制桩设在离建筑物稍远的地方，如附近有已建固定建筑物，最好把轴线投测到固定建筑物顶上或墙上，并作好标志。设置龙门板龙门板的步骤和要求如下：在建筑物四角与内纵、横墙两端基槽开挖边线以外约12m（根据土质情况和挖槽深度确定）处钉设龙门桩龙门桩，龙门桩要钉得竖直、牢固，木桩侧面与基槽应平行。根据建筑物场地水准点，在每个龙门桩上测设
9、在每个龙门桩上测设0 0标高线标高线。若遇现场条件不许可时，也可测设比0标高高或低一定数值的标高线。但对于同一建筑物最好只选用一个标高。如地形起伏大，须选用两个标高时，一定要标注清楚，以免使用时发生错误。基础放线示例图片 用钢尺沿龙门板顶面检查轴线钉的间距，其相相对误差不应超过对误差不应超过1/20001/2000。经检核合格后，以轴线钉为准，将墙宽、基槽宽标将墙宽、基槽宽标在龙门板上在龙门板上，最后根据基槽上口宽度拉线撒出基槽开挖灰线。根据轴线桩用经纬仪用经纬仪将墙、柱的轴线投到龙将墙、柱的轴线投到龙门板顶面上，并钉小钉门板顶面上，并钉小钉标明，称为轴线钉标明，称为轴线钉。投点容差为5。沿龙
10、门桩上测设的沿龙门桩上测设的高程线钉设龙门板高程线钉设龙门板，这样龙门板顶面的标高就在一个水平面上了。龙门板标高的测定容差为测定容差为5 5。10.2.310.2.3建筑物基础施工放线建筑物基础施工放线10.2.3.1基槽开挖边线放线与基坑抄平1基槽开挖边线放线在基础开挖前，按照基础详图上的基槽宽度和上口放坡的尺寸，由中心桩向两边各量出开挖边线尺寸，并作好标记；然后在基槽两端的标记之间拉一细线，沿着细线在地面用白灰撒出基槽边线沿着细线在地面用白灰撒出基槽边线，施工时就按此灰线进行开挖。基坑开挖边界线示例图片之一基坑开挖边界线示例图片之二2 2基坑抄平基坑抄平为了控制基槽开挖深度，当基槽开挖接近
11、槽底时，在基槽壁上自拐角开为了控制基槽开挖深度，当基槽开挖接近槽底时，在基槽壁上自拐角开始，每隔始，每隔3 35m5m测设一根比槽底设计高程提高测设一根比槽底设计高程提高0.30.30.5m0.5m的水平桩，作为挖的水平桩，作为挖槽深度、修平槽底和打基础垫层的依据。其测量限差一般为槽深度、修平槽底和打基础垫层的依据。其测量限差一般为10mm10mm。10.3.2 10.3.2 基础施工放线基础施工放线基础施工包括垫层和基础墙的施工。1垫层中线的测设在基础垫层打好后，根据龙门板上的轴线钉或轴线控制桩，根据龙门板上的轴线钉或轴线控制桩，用经纬仪或用经纬仪或用拉绳挂锤球的方法，把轴线投测到垫层面上，
12、并用墨线弹出墙中心线用拉绳挂锤球的方法，把轴线投测到垫层面上，并用墨线弹出墙中心线和基础边线和基础边线，作为砌筑基础的依据。，作为砌筑基础的依据。由于整个墙身砌筑均以此线为准，所以要进行严格校核。2垫层面标高的测设垫层面标高的测设是以槽壁水平桩为依据在槽壁弹线，或在槽底打入小木桩进行控制。如果垫层需支架模板可以直接在模板上弹出标高控制线。垫层轴线投测示例图片之一垫层轴线投测示例图片之二垫层轴线投测示例图片之三垫层轴线投测示例图片之四3 3基础墙标高的控制基础墙标高的控制墙中心线投在垫层上，用水准仪检测各墙角垫层面标高后，即可开始基础墙（0.00以下的墙）的砌筑，基础墙的高度是用基础皮数杆基础皮
13、数杆来控制的。基础皮数杆是用一根木杆制成，在杆上事先按照设计尺寸将每皮砖和灰缝的厚度一一画出，每五皮砖注上皮数，（基础皮数杆的层数从从0.00m0.00m向下注记向下注记）并标明0.00m和防潮层等的标高位置。请同学们观看一段墙体砌筑演示动画。请同学们观看一段墙体砌筑演示动画。10104 4 墙体施工测量墙体施工测量1041 墙体定位基础墙砌筑到防潮层后，利用轴线控制桩或龙门板上的轴线和墙边线利用轴线控制桩或龙门板上的轴线和墙边线标志，用经纬仪或用拉细线绳挂锤球的方法将轴线投测到基础面或防标志，用经纬仪或用拉细线绳挂锤球的方法将轴线投测到基础面或防潮层上，然后用墨线弹出墙中线和墙边线潮层上，然
14、后用墨线弹出墙中线和墙边线。检查外墙轴线交角是否等于90，符合要求后，把墙轴线延伸到基础墙的侧面上画出标志，作为向上投测轴线的依据。同时把门、窗和其他洞口的边线，也在外墙基础面上画出标志。10104 42 2 墙体标高的控制墙体标高的控制墙体砌筑时，墙体各部位标高常用墙身皮数杆墙身皮数杆来控制。在墙身皮数杆上根据设计尺寸，按砖和灰缝的厚度画线，并标明门、窗、过梁、楼板等的标高位置。杆上注记从杆上注记从0.00m0.00m向上增加向上增加。如图所示，墙身皮数杆一般立在建筑物的拐角和内墙处。为了便于施工，采用里脚手架时，皮数杆立在墙外边；采用外脚手架时，皮数杆应立在墙里边。墙的竖直用托线板进行校正
15、，把托线板的侧面紧靠墙面，看托线板上的垂球线是否与板的墨线重合，如果有偏差，可以校正砖的位置。l墙体在施工过程中应满足在一水平线上墙体在施工过程中应满足在一水平线上,在每一层墙体施工至在每一层墙体施工至150150600600高程时高程时,测量人员及时进场测量人员及时进场,作一次墙体的抄平工作作一次墙体的抄平工作.当墙砌到窗台时，在内墙面上高出室内地坪在内墙面上高出室内地坪5050的地方，用水准仪标定的地方，用水准仪标定出一条标高线，并用墨线在内墙面的周围弹出标高线的位置出一条标高线，并用墨线在内墙面的周围弹出标高线的位置。这样在安装楼板时，可以用这条标高线来检查楼板底面的标高。使得底层的墙面
16、标高都等于楼板的底面标高之后，再安装楼板。同时，标高线还可以作为室内地坪和安装门窗等标高位置的依据。墙身测设50线示例图片3、建筑物的轴线投测和高程传递（1）轴线投测：常用常用悬吊垂球法悬吊垂球法或或经纬仪投测法经纬仪投测法。当有风或建筑物层数较多时，用垂球投测轴线误差较大。要求：投点高度投点高度5m5m时，时，3 3 mmmm。受风力影响大。受风力影响大,为了减少为了减少风力的影响风力的影响,应将垂线的位置应将垂线的位置放在建筑物内部放在建筑物内部。要求：用盘左盘右取平均的方法，要求：用盘左盘右取平均的方法，向各层投测向各层投测aiai、aiai、bibi、bibi（2）高程传递：一般可用皮数杆来传递高程，通常用钢卷尺直接丈量来传递高程。5050线线：内墙面上测设出一条高出室内地坪线内墙面上测设出一条高出室内地坪线0.5m的水平线作的水平线作为该层地面施工及室内装修时的标高控制线为该层地面施工及室内装修时的标高控制线。本讲结束本讲结束
