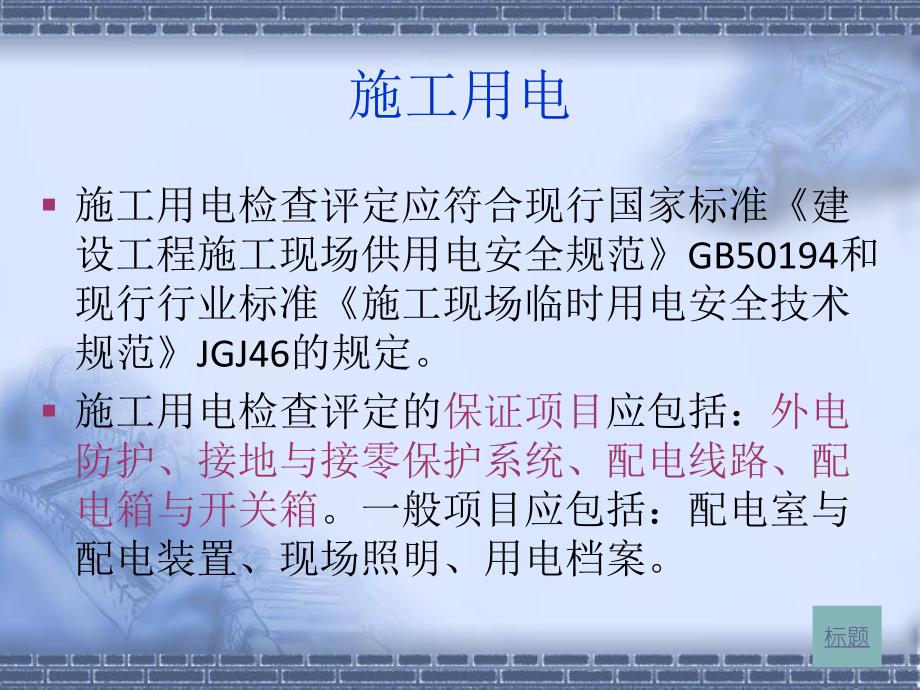

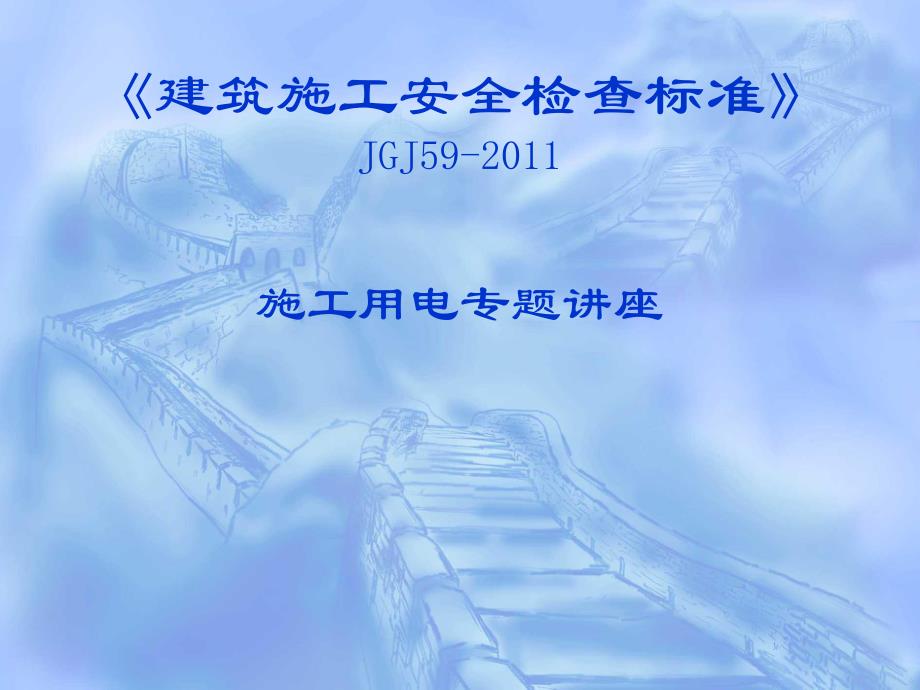

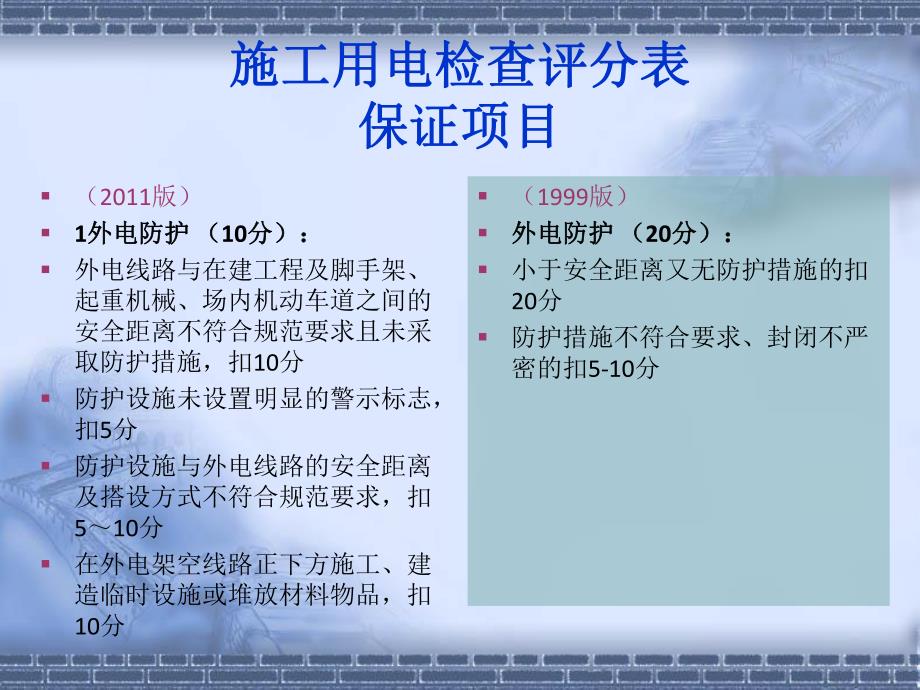

1、建筑施工安全检查标准JGJ59-2011施工用电专题讲座施工用电 施工用电检查评定应符合现行国家标准建设工程施工现场供用电安全规范GB50194和现行行业标准施工现场临时用电安全技术规范JGJ46的规定。施工用电检查评定的保证项目应包括：外电防护、接地与接零保护系统、配电线路、配电箱与开关箱。一般项目应包括：配电室与配电装置、现场照明、用电档案。标题施工用电检查评分表施工用电检查评分表 保证项目保证项目（2011版）1外电防护外电防护（10分）：分）：外电线路与在建工程及脚手架、起重机械、场内机动车道之间的安全距离不符合规范要求且未采取防护措施，扣10分防护设施未设置明显的警示标志，扣5分防护
2、设施与外电线路的安全距离及搭设方式不符合规范要求，扣510分在外电架空线路正下方施工、建造临时设施或堆放材料物品，扣10分（1999版）外电防护外电防护（20分）：分）：小于安全距离又无防护措施的扣20分防护措施不符合要求、封闭不严密的扣5-10分（2011版）2接地与接零保护系统（接地与接零保护系统（20分）：分）：施工现场专用的电源中性点直接接地的低压配电系统未采用TN-S接零保护系统，扣20分配电系统未采用同一保护系统，扣20分保护零线引出位置不符合规范要求，扣510分电气设备未接保护零线，每处扣2分保护零线装设开关、熔断器或通过工作电流，扣20分保护零线材质、规格及颜色标记不符合规范要
3、求，每处扣2分工作接地与重复接地的设置、安装及接地装置的材料不符合规范要求，扣1020分工作接地电阻大于4，重复接地电阻大于10，扣20分施工现场起重机、物料提升机、施工升降机、脚手架防雷措施不符合规范要求，扣510分做防雷接地机械上的电气设备，保护零线未做重复接地，扣10分（1999版）接地与接零保护系统接地与接零保护系统（10分）：分）：工作接地与重复接地不符合要求的扣7-10分未采用TN-S系统的扣10分专用保护零线设置不符合要求的扣5-8分保护零线与工作零线混接的扣10分（2011版）3配电线路（配电线路（10分）：分）：线路及接头不能保证机械强度和绝缘强度，扣510分线路未设短路、过
4、载保护，扣510分线路截面不能满足负荷电流，每处扣2分线路的设施、材料及相序排列、档距、与邻近线路或固定物的距离不符合规范要求，扣510分；电缆沿地面明设或沿脚手架、树木等敷设或敷设不符合规范要求，扣510分未使用符合规范要求的电缆，扣10分室内明敷主干线距地面高度小于2.5m，每处扣2分（1999版）配电线路配电线路（15分）：分）：电线老化、破皮未包扎的每一处扣10分线路过道无保护的每一处扣5分电杆、横担不符合要求的扣5分架空线路不符合要求的扣7-10分未使用五芯线（电缆）的扣10分使用四芯电缆外加一根线替代五芯电缆的扣10分电缆架设或埋设不符合要求的扣7-10分（2011版）4配电箱与开
5、关箱配电箱与开关箱（20分）：分）：配电系统未采用三级配电、二级漏电保护系统，扣1020分用电设备未有各自专用的开关箱，每处扣2分箱体结构、箱内电器设置不符合规范要求，扣1020分配电箱零线端子板的设置、连接不符合规范要求，扣510分漏电保护器参数不匹配或检测不灵敏，每处扣2分配电箱与开关箱电器损坏或进出线混乱，每处扣2分箱体未设置系统接线图和分路标记，每处扣2分箱体未设门、锁，未采取防雨措施，每处扣2分箱体安装位置、高度及周边通道不符合规范要求，每处扣2分分配电箱与开关箱、开关箱与用电设备的距离不符合规范要求，每处扣2分（1999版）配电箱开关箱配电箱开关箱（20分）：分）：不符合“三级配电
6、两级保护”要求的扣10分开关箱（末级）无漏电保护或保护器失灵，每一处扣5分漏电保护装置参数不匹配，每发现一处扣2分电箱内无隔离开关每一处扣2分违反“一机、一闸、一漏、一箱”的每一处扣5-7分安装位置不当、周围杂物多等不便操作的每一处扣5分闸具损坏、闸具不符合要求的每一处扣5分配电箱内多路配电无标记的每一处扣5分电箱下引出线混乱每一处扣2分电箱无门、无锁、无防雨措施的每一处扣2分 施工用电检查评分表施工用电检查评分表 一般项目一般项目（2011版）5配电室与配电装置配电室与配电装置（15分）：分）：配电室建筑耐火等级未达到三级，扣15分未配置适用于电气火灾的灭火器材，扣3分配电室、配电装置布设不
7、符合规范要求，扣510分配电装置中的仪表、电器元件设置不符合规范要求或仪表、电器元件损坏，扣510分备用发电机组未与外电线路进行联锁，扣15分配电室未采取防雨雪和小动物侵入的措施，扣10分配电室未设警示标志、工地供电平面图和系统图，扣35分（1999版）变配电装置变配电装置（5分）：分）：不符合安全规定的扣3分 电器装置（电器装置（10分）：分）：闸具、熔断器参数与设备容量不匹配、安装不合要求的每一处扣3分用其他金属丝代替熔丝的扣10分（2011版）6现场照明现场照明（15分）：分）：照明用电与动力用电混用，每处扣2分特殊场所未使用36V及以下安全电压，扣15分手持照明灯未使用36V以下电源供
8、电，扣10分照明变压器未使用双绕组安全隔离变压器，扣15分灯具金属外壳未接保护零线，每处扣2分灯具与地面、易燃物之间小于安全距离，每处扣2分照明线路和安全电压线路的架设不符合规范要求，扣10分施工现场未按规范要求配备应急照明，每处扣2分（1999版）现场照明现场照明（10分）：分）：照明专用回路无漏电保护扣5分灯具金属外壳未作接零保护的每1处扣2分室内线路及灯具安装高度低于2.4米未使用安全电压供电的扣10分潮湿作业未使用36V以下安全电压的扣10分使用36V安全电压照明线路混乱和接头处未用绝缘布包扎扣5分手持照明灯未使用36V及以下电源供电扣10分（2011版）7用电档案（用电档案（10分）
9、：分）：总包单位与分包单位未订立临时用电管理协议，扣10分未制定专项用电施工组织设计、外电防护专项方案或设计、方案缺乏针对性，扣510分专项用电施工组织设计、外电防护专项方案未履行审批程序，实施后相关部门未组织验收，扣510分接地电阻、绝缘电阻和漏电保护器检测记录未填写或填写不真实，扣3分安全技术交底、设备设施验收记录未填写或填写不真实，扣3分定期巡视检查、隐患整改记录未填写或填写不真实，扣3分档案资料不齐全、未设专人管理，扣3分（1999版）用电档案用电档案（10分）：分）：无专项用电施工组织设计的扣10分无地极阻值遥测记录的扣4分无电工巡视维修记录或填写不真实的扣4分档案乱、内容不全、无专
10、人管理的扣3分 防火等级和耐火等级的划分 按照我国国家标准建筑设计防火规范，建筑物的耐火等级分为四级。防火等级主要是说建筑保温材料，分为A级不燃型，B1级难燃型，B2级可燃型，也称阻燃型，B3级易燃型。建筑物的耐火等级是由建筑构件（梁、柱、楼板、墙等）的燃烧性能和耐火极限决定的。耐火等级的确定以墙、柱、梁、楼板、楼梯、屋顶承重构件及吊顶的耐火极限为依据，一般情况下，楼板的耐火等级是确定建筑耐火等级的主要依据。一般说来：一级耐火等级建筑是钢筋混凝土结构或砖墙与钢混凝土结构组成的混合结构；二级耐火等级建筑是钢结构屋架、钢筋混凝土柱或砖墙组成的混合结构；三级耐火等级建筑物是木屋顶和砖墙组成的砖木结构
11、；四级耐火等级是木屋顶、难燃烧体墙壁组成的可燃结构。耐火等级是衡量建筑物耐火程度的分级标度，规定建筑物的耐火等级是建筑设计防火规范中规定的防火技术措施中的最基本措施之一。建筑设计的低规和高规 建筑设计防火规范适用于多层民用建筑和部分工业建筑，常简称“低规”。另有高层民用建筑设计防火规范，适用于高层民用建筑，常简称“高规”。“低规”将建筑物的耐火等级分为四级。“高规”第302 高层建筑的耐火等级应分为一二两级 其建筑构件的燃烧性能和耐火极限不应低于表302的规定各类建筑构件的燃烧性能和耐火极限可按附录A确定。可见多层建筑可有四个级别的耐火等级，高层建筑只有两个级别的耐火等级。防火等级的划分 1、
12、我国国家标准GB8624-97将建筑材料的燃烧性能分为以下几种等级：A级：不燃性建筑材料：几乎不发生燃烧的材料。B1级：难燃性建筑材料：难燃类材料有较好的阻燃作用。其在空气中遇明火或在高温作用下难起火，不易很快发生蔓延，且当火源移开后燃烧立即停止。B2级：可燃性建筑材料：可燃类材料有一定的阻燃作用。在空气中遇明火或在高温作用下会立即起火燃烧，易导致火灾的蔓延，如木柱、木屋架、木梁、木楼梯等。B3级：易燃性建筑材料：无任何阻燃效果，极易燃烧，火灾危险性很大。2、外墙保温材料可根据防火等级进行划分（1）燃烧性能为A级的保温材料：岩棉、玻璃棉、泡沫玻璃、泡沫陶瓷、发泡水泥、闭孔珍珠岩等、花岗石、大理
13、石、水磨石、水泥制品、混凝土制品、石膏板、石灰制品、粘土制品、玻璃、瓷砖、马赛克、钢铁、铝、铜合金等。（2）燃烧性能为B1级的保温材料：特殊处理后的挤塑聚苯板(XPS)/特殊处理后的聚氨酯(PU)、酚醛、胶粉聚苯粒等、纸面石膏板、纤维石膏板、水泥刨花板、矿棉装饰吸声板、玻璃棉装饰吸声板、珍珠岩装饰吸声板、难燃胶合板、难燃中密度纤维板、岩棉装饰板、难燃木材、铝箔复合材料、难燃酚醛胶合板、铝箔玻璃钢复合材料等、纸面石膏板、纤维石膏板、水泥刨花板、矿棉板、玻璃棉板、珍珠岩板、难燃胶合板、难燃中密度纤维板、防火塑料装饰板、难燃双面刨花板、多彩涂料、难燃墙纸、难燃墙布、难燃仿花岗石装饰板、氯氧镁水泥装配
