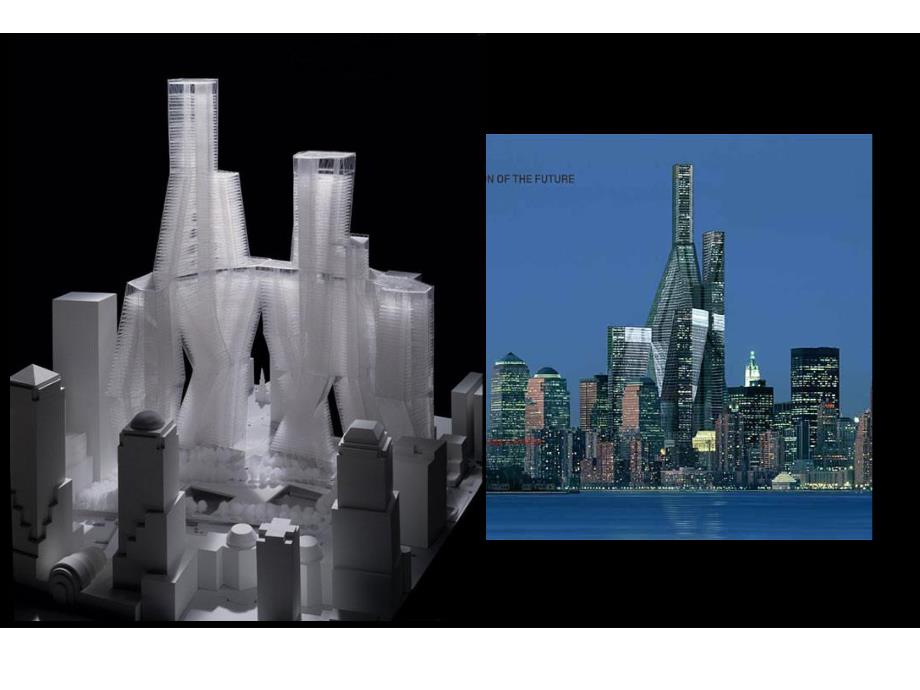

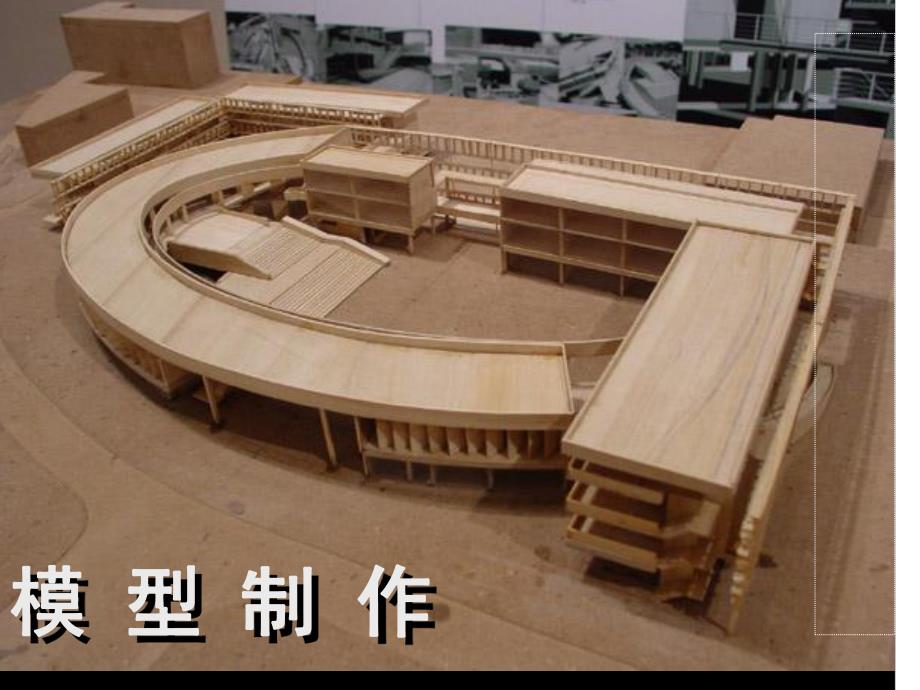

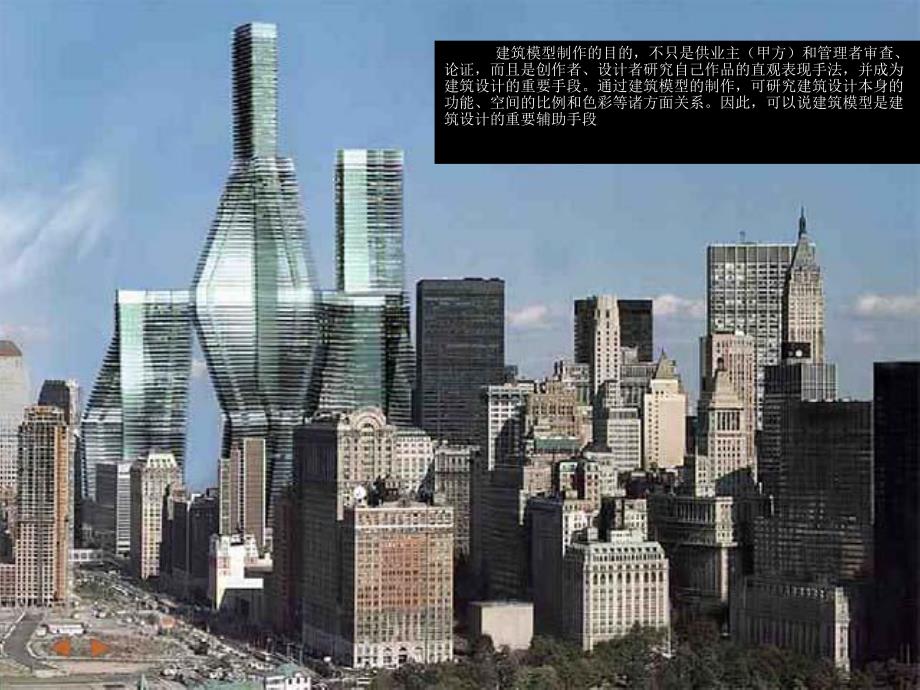

1、模模 型型 制制 作作 建筑模型制作的目的，不只是供业主（甲方）和管理者审查、论证，而且是创作者、设计者研究自己作品的直观表现手法，并成为建筑设计的重要手段。通过建筑模型的制作，可研究建筑设计本身的功能、空间的比例和色彩等诸方面关系。因此，可以说建筑模型是建筑设计的重要辅助手段 建筑教学和室内教学过程中模型的制作越来越引起人们的注意，我们通过模型的制作可训练设计意向和空间观念。模型制作使创作构思获得一种具体形象化的表现，它比图纸更具有空间感，加上匹配的相关周围环境，更能增强设计师的整体环境意识。欧洲、美国的一些建筑学校和系科十分强调学生的模型制作训练，它与图纸的设计表现融为一体。同时对设计方案
2、起到十分重要的指导意义.建筑师所进行的建筑设计是一个空间设计的过程，它不同于其他种类的设计，如商标设计、服装设计等，而且它的成品不可能1：1地制作成后在修改，所以需要一定比例制成模型把构思在施工之前表现出来，再经过反复推敲，不断修改，以求得最佳视觉效果。再设计过程中，模型不仅能表现建筑的未来空间，反映平面图纸上无法反映的问题，充分发挥建筑师的空间想象力，节省实验工作时间，甚至能使错综复杂的空间问题得到恰当的解决；其次，空间条件与图示条件相比，更容易向雇（业）主展示设计者的构思。模型通常按照一定的设计图纸制作，相应于设计图的3个阶段（方案、扩初和施工图阶段）分为初步模型、标准模型和展示模型。无论
3、哪种模型都是平立面的转化，即把在绘图版上设计出的平面图、立面图垂直发展成为三度空间形体来较形象地表达建筑。模型用墙和构件把建筑的各个面同时装配起来，在顶部像加盖子一样加上屋顶，就构成了其基本建筑形式。在这样一个设计方式中，最重要的空间塑造要素是房屋的实际尺度，平面图提供了地平面上细部划分和内外墙面位置，立面图提供了门窗和饰件大小及位置。模型的种类模型的种类一初步模型 一般来说，模型是按照设计图纸来制作，而设计图纸需要根据设计任务的要求（如面积、功能、高度、形式和风格等）解决建筑物的问题，设计者根据基本要求构思出空间结构印象做出初步草图。初步草图可以是平面图，也可以是立面图，然后以此为基础，横向
4、或纵向发展，形成建筑物的空间立体形式。按照这些图纸就可以做出初步模型。空间构成模型 主要为教学所用，在大专院校的建筑专业的学习初期，教师先用来示范，然后学生在自己亲手制作。常用的材料有吹塑板和卡纸，这些材料易于粘结，制作简单，无需专业培训，而模型也只用来表示构件间的内部划分，为今后建筑设计中的布局铺垫基本认识。单体体块模型单体体块模型 用于方案构思阶段直观地表现设计者的初步思想，可依据初步草图快速简单作成，尽管没有严格比例要求，但常用比例在1：4001：200左右。设计者参与模型制作时，根据要求和现场条件布置建筑物的体量构件，不断地进行修改，核算其空间尺度，辅助方案的完成，待方案完成后即失去作
5、用，另做标准模型参与投标，互相交流。材料一般采用泡沫块、卡纸和软木。应用这些材料主要是便于修改（像有机玻璃、胶板等定性材料用得不多），所需工具也不复杂。加工泡沫块用电热切割器，卡纸、软木用裁纸刀；胶水使用木工用白色乳胶。规划初步模型规划初步模型 重点表现建筑物间及建筑组团间的相互关系，并简略表现环境布置概况，而其中的单体建筑仅仅表示长、宽、高与屋顶形式，其他凹凸部分随着比例的缩小可以忽略。模型的作用与要求和单体体块模型基本相似，比例在1：20001：500之间。材料一般采用泡沫块、卡纸和软木木块等便于修改的材料。加工泡沫工具用电热切割器，卡纸、软木用裁纸刀，木块用小台锯、台刨、雕刻工具等；胶水
6、使用木工用白色乳胶。标准模型标准模型 标准模型是在初步模型和方案完成后所使用的模型，它较前述模型对建筑物有更细致的刻画，对设计者的思想有更进一步的表达，故称它为标准模型，亦叫表现模型。标准模型在整个设计过程中，处于初步模型和最终展示模型之间，起着非常重要的作用。她根据扩初图或施工图制作，在材质表示和细部刻画上，要求准确表达，以便交流和修改。它的作用一般是方案讨论（参与投标、竞赛）和报送规划局等。若方案定稿极少修改，不少甲方会留它作为最终售楼（房）的展示模型。标准模型必须严格按照一定的比例制作，以便核算标准的空间尺度。建筑形式、外貌越错综复杂，其细部越难准确表达。在制作过程中最重要的是准确性的把
7、握；对某些复杂的结构构件或细部装饰，常常直接作成1：1甚至更大的模型，给设计者以直观印象，便于修改及画出详细设计图，并为日后施工提供可见的实体。单体标准模型比例选用1：3001：50，不仅表示建筑物本身，还要表示出周围所处的环境。对于建筑物本身，按色彩分有两种表示法，一种为单色系（或极少色），另一种为自然色系。单色系基本采用一种颜色，白色或浅色，门窗与墙面用前后凹凸表示。当门窗玻璃部门采用透明材料时，必须做出里面楼层板，而竖向隔墙和柱按要求全做、做局部或省略，整体具有纯建筑学意境，在投标和学术研讨时容易脱颖而出，与众不同。自然色系为全面尽量真实反映未来建筑物，选用色彩与所用建材相符，应注意和谐
8、统一，不可花哨。展示模型展示模型展示模型可以在建筑竣工前根据施工图制作，也可在工程完工后按实际建筑物去制作。它的要求比标准模型更严格，对于材质、装饰、形式和外貌要准确无误得表示出来，精度和深度比标准模型更进一步，主要用于教学陈列、商业性陈列，如售楼（房）展示之用。展示模型按制作内容分为单体展示模型、室内展示模型和规划展示模型三种。单体展示模型是以真实反映建筑为目的。单体展示模型和规划展示模型的做法与标准模型相同，但在选材、用工上要更胜一筹，其色彩、质感和效果要贴近真实建筑。室内展示模型以揭示内部空间为主，如某层楼面或某套房屋，按图做出其中的室内装修和家具布置。室内展示模型的比例大于1：75模型
9、工具与材料模型工具与材料模型制作所需的材料多种多样，包括某些特殊的材质会用到的材料共有近百种，但常用的不过五六种，如泡沫、纸张、有机玻璃、胶板（PVC石材）、石膏和铅等。一泡沫在设计工作的初步阶段，无论单体或规划模型，用泡沫将建筑的分布和体形表现出来，是非常方便简洁的。泡沫加工方便，所用到的工具也不多，一般有单片钢锯、裁纸刀和电热切割器。二软木软木加工容易，无毒、无噪音，制作快捷，用它制作的规划切块模型，有着其特有的质感。用软木制作厚度不够时，可把多层叠加粘贴起来达到所需的厚度。加工时，单层可用手术刀或裁纸刀，多层或较厚时用台式曲线锯。纸张卡纸规格有很多种，平面尺寸一般为A2，厚度为1.51.
10、8mm，白色，模型制作时用做骨架、地形、高架桥等以自身强度能稳固体型的物体。彩色水彩纸颜色多种多样，常用做墙面、屋面、地面和路面，各种颜色都能直接买到，厚度0.5mm，并且正反面分为光面和毛面，用以表示不同的质感。其他品种的纸张还有一种更薄的，有颜色时可直接使用，也可喷漆成为所需颜色以供使用。制作卡纸模型的粘贴材料有乳胶、双面胶。工具有裁纸刀、手术刀、钢尺、铅笔、橡皮等。卡纸模型制作方便，无噪音，色彩丰富，重量轻，但受温度和湿度影响较大，保存时间短。有机玻璃和胶板有机玻璃的品种及规格有很多种，常见的有透明和不透明之分。透明的有茶色、淡茶色、白色、淡蓝、淡绿等等；不透明的主要有瓷白色，瓷白色一般
11、用来做灯箱。在制作大比例模型时，如用来作为墙面、窗户，刻通后贴玻璃，由于墙面需要喷漆，随便任何颜色皆可；在小比例模型中，正面用胶带刻窗户后喷漆，背面裱银膜或喷银粉漆，所选用的颜色需与建筑物的玻璃颜色一致。有机玻璃的厚度为1 mm,2 mm,3 mm,4 mm,5 mm,8 mm几种，最常用的为13mm.。有机玻璃除了板材还有管材和棒材，直径4150mm，适用于一些特殊形状的体形。有机玻璃加工较其它材料难，但易于粘贴，强度较高，做出模型挺括，保存时间长，为最常用材料之一。胶板即PVC板，白色，不透明。常用厚度有1.5mm,1mm,1.2mm1.5mm。其弯曲性较有机玻璃优越，易于加工，一般的小裁纸刀可刻穿；粘接性好。由于胶板不透明，可只刻出窗户后用于大比例模型，或做圆弧阳台、雨蓬等构件。有机玻璃和胶板的粘结用氯仿（三氯甲烷）粘结快，牢度高，但有较大的毒性，需在通风好的场所操作。
