《建筑防水工程教学课件PPT.ppt》由会员分享，可在线阅读，更多相关《建筑防水工程教学课件PPT.ppt（69页珍藏版）》请在第壹文秘上搜索。

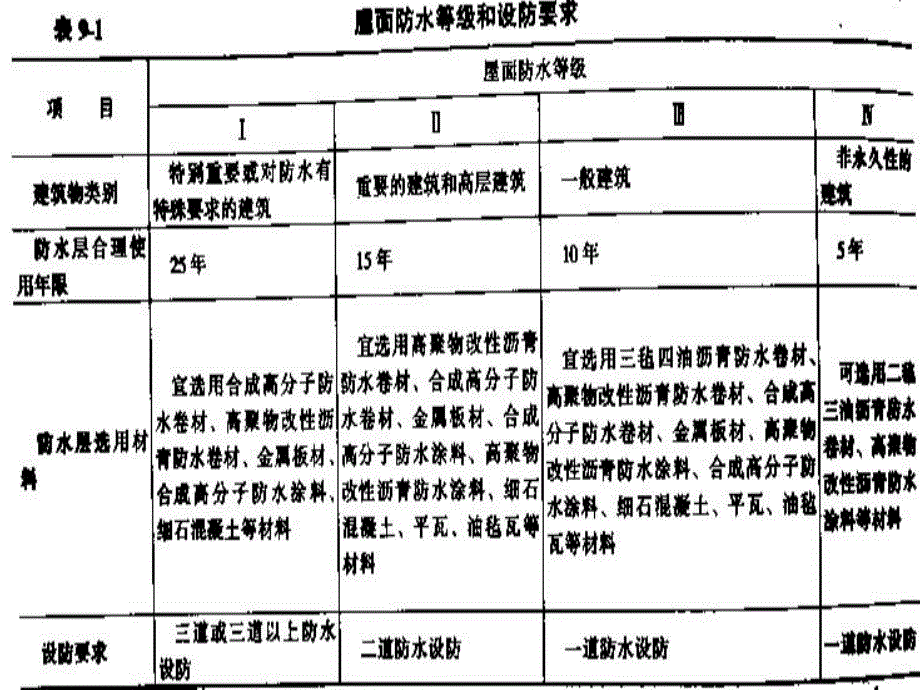

1、防水技术是保证工程结构不受水侵蚀的一项专门技术，在土木工程施工中占有重要地位。防水工程质量的好坏，直接影响到土木工程的寿命。一、建筑防水分类：防水工程按其构造做法分为结构防水和材料防水两大类：l 结构防水，主要是依靠结构构件材料自身的密实性及其某些构造措施（坡度、埋设止水带等），使结构构件起到防水作用。l 材料防水，是在结构构件的迎水面或背水面以及接缝处，附加防水材料做成防水层，以起到防水作用，如卷材防水、涂料防水、刚性材料防水层防水等。一、卷材防水屋面1.基层施工 钢筋混凝土屋面板施工时，要求安放平稳牢固，板缝间必须嵌填密实。钢筋混凝土屋面板板面应刷冷底子油一道或铺设一毡二油卷材做为隔汽层以
2、防止室内水汽渗入保温层，采用油毡铺设隔汽层时，应满铺，搭接宽度不小于50mm。2.保温层施工 保温层采用的材料，可分为松散保温材料或整体保温材料，保温材料容重应小于10kN/m3，导热系数小于0.29W/m2K；应具有较好的防腐性能或经过防腐处理；保温材料的含水率应符合设计要求，无设计要求时，相当于该材料在自然风干状态下含水率；憎水性胶结材料不得超过5%，水硬性胶结材料不得超过20%。松散保温材料应分层铺设，适当压实，每层虚铺厚度不宜大于150mm，压实程度与厚度应事先根据设计要求试验确定，保温层压实后不得在上面行车或堆放重物。保温层厚度允许偏差为10%或5%。3.找平层施工 l 找平层采用1
3、3水泥砂浆细石混凝土或18沥青砂浆进行施工。找平层表面应平整、粗糙，并按设计要求留设坡度，屋面转角处应留设半径不小于100mm的圆角或斜边长100150mm的钝角垫坡，并应具有一定的强度和刚度，以保证油毡防水层铺设平整、粘结牢固，便于排水和承受施工荷载。找平层含水率应小于9%，表面要求洁净。l 找平层宜设分格缝，缝的宽度为20mm,留设在预制板支承边的拼缝处。其纵横向间距不宜大于6m，分格缝应附加200300mm宽的油毡，用沥青胶结材料点贴覆盖。4.油毡防水层施工 油毡应选用不低于350号的石油沥青纸胎油毡，对抗裂性和耐久性要求较高的卷材屋面防水层，可选用的石油沥青麻布油毡或沥青玻璃布油毡。油
4、毡在铺设前应保持干燥，表面的散布物应预先清除干净并要避免损伤油毡。油毡防水层的施工必须在屋面其它工程全部完工后进行。油毡防水层施工前应准备好熬制、拌合、运输沥青的工具和刷油、浇油、清扫的用具，并应做好安全防火工作，油毡铺设前必须保持基层干燥。铺设多跨或高低跨房屋的防水层时，应按先高后低，先远后近的顺序进行；铺设同一跨房屋防水层时，应先铺设排水较集中的水落口、檐口、斜沟、天沟等部位及油毡附加层，按标高由低到高的顺序进行。油毡的铺贴方法一般常用实铺法，底层油毡面不留空白地，应满涂沥青玛珶脂，其厚度严格控制在2mm以内，一般在1.5mm之间。在基层屋面板的各端缝地方，应干铺宽度为300mm的油毡一层
5、，以防止防水油毡层在端缝处被拉裂；在屋面转角、凸出屋面管道或墙根部位、天沟和水落口周围，应加铺12层油毡附加层，以加强防水效果。铺设的油毡要求粘结牢固，推铺平直，避免斜铺、扭曲和未粘结处。实铺法经常采用浇油法和刷油法涂刷沥青玛珶脂。为了形成排气屋面则采用花撒法铺贴底层油毡，其余各层油毡均为实铺法。油毡铺设的方向应根据屋面坡度或屋面是否存在的振动而确定。（1）屋面坡度3%时，油毡宜平行屋脊方向铺设（2）屋面坡度15%或屋面存在振动时，油毡应垂直屋脊方向铺设（3）屋面坡度在3%15%之间时，油毡可平行或垂直屋脊方向铺设 卷材防水屋面坡度不宜超过25%。5.保护层施工 油毡防水层铺设完毕经检查合格后
6、，应立即进行绿豆砂保护层的施工，以免油毡表面遭到损坏。施工时选用色浅、耐风化、清洁、干燥、粒径为35mm的绿豆砂，加热至100左右，趁热将其均匀撒铺在已涂刷过23mm厚的沥青玛珶脂的油毡防水层上，使绿豆砂1/2的粒径嵌入到沥青玛珶脂中，未粘结的绿豆砂应随时清扫干净。高聚物改性沥青系防水卷材是用氯丁橡胶改性沥青胶粘剂将以橡胶和塑料改性沥青的玻璃纤维或聚脂纤维无纺布柔性油毡粘结铺设在结构基层上而成的防水层，以达到防水目的。（一）材料及其质量要求1.高聚物改性沥青油毡（1）SBS改性沥青柔性油毡（2）铝箔塑胶油毡（3）化纤胎改性沥青油毡（4）彩砂面聚脂胎弹性体油毡 2.胶粘剂 胶粘剂主要用于油毡与基
7、层的粘接，用于排水口、管子根部等容易渗漏水的薄弱部位做增强密封处理，用于油毡接缝的粘结和油毡收头的密封处理等。胶粘剂一般选用橡胶或再生橡胶改性沥青和汽油溶融而成，其粘结剪切强度5N/cm2、粘结剥离强度8N/cm。常用的胶粘剂为氯丁橡胶改性沥青胶粘剂。（二）高聚物改性沥青油毡防水工程施工高聚物改性沥青油毡防水工程施工方法：1.冷粘法施工 利用毛刷将胶粘剂涂刷在基层上，然后铺贴油毡，油毡防水层上部再涂刷胶粘剂作保护层。冷粘法施工程序：清理干净的基层涂刷一层基层处理剂，基层处理剂为汽油稀释的胶粘剂，涂刷均匀一致，不允许反复涂刷。2.热熔施工 利用火焰加热器如汽油喷灯或煤油焊枪对油毡加热，待油毡表面
8、熔化后，进行热熔接处理。热熔施工节省胶粘剂，适于气温较低时施工。热熔施工程序：基层处理剂涂刷后，必须干燥8h后 方可进行热熔施工，以防发生火灾。热熔油毡时，火焰加热器距离油毡0.5m左右，加热要均匀，待油毡表面熔化后，缓慢地滚铺油毡进行铺贴。油毡尚未冷却时，应将油毡接缝边封好，再用火焰加热器均匀细致地密封。其它施工程序同冷粘法施工。三、合成高分子防水卷材工程 合成高分子防水卷材是用氯丁橡胶和叔丁基酚醛树脂制成的基层胶粘剂，用丁基橡胶和氯化丁基橡胶或氯丁橡胶和硫化剂等制成的接缝胶粘剂，用单组分氯磺化聚乙烯或双组分聚氨脂等接缝密封剂，将高分子油毡单层粘结铺设在结构基层上而成的防水层，以达到防水目的
9、。（一）材料及其质量要求 1.合成高分子防水油毡（1）三元乙丙橡胶防水油毡（2）氯化聚乙烯防水油毡（3）氯化聚乙烯橡胶共混防水油毡 2.胶粘剂 胶粘剂用于油毡找平层间的粘接及油毡与油毡接缝粘接；前者称为基层胶粘剂，后者称为油毡接缝胶粘剂。基层胶粘剂一般选用氯丁橡胶和叔丁橡胶酚醛树脂为主要成分制成。3.辅助材料（1）表面着色剂 表面着色剂涂刷在油毡防水层表面，可以达到反射阳光、降低顶层室内温度和美化屋面的作用。采用三元乙丙橡胶溶液或聚丙烯酸脂乳液与铝粉等混合、研磨加工制成的银色或绿色的涂料。（2）稀释剂 采用二甲苯作为基层处理剂的稀释剂，用量为0.25kg/m2左右。（3）清洗剂 采用二甲苯清洗
10、施工机具，用量为0.25kg/m2左右；采用乙酸乙脂清洗手及被胶粘剂污染的部位，用量为0.05kg/m2左右。l 沥青防水涂膜工程 沥青基防水涂膜工程采用的沥青基防水涂料其成膜的物质中胶粘材料是石油沥青，分溶剂型和水乳型如冷底子油和石灰乳化沥青等。l 高聚物改性沥青防水涂膜工程 高聚物改性沥青防水涂膜工程采用的是高聚物改性沥青防水涂料其成膜物质中的胶粘材料是沥青和合成高分子聚合物改性沥青材料，分溶剂型和水乳型两种，如再生橡胶沥青防水涂料和氯丁橡胶沥青防水涂料等。1.溶剂型再生橡胶沥青涂膜工程 溶剂型再生橡胶沥青防水涂料能在各种复杂表面形成无接缝的防水膜，并具有一定的柔韧性和耐久性、干燥固化迅速
11、，能在常温和不低于10温度下冷施工。适用于工业与民用建筑混凝土屋面防水工程，地下工程的抗渗、防潮、旧油毡防水屋面的维修和翻修等。溶剂型再生橡胶沥青防水涂料的施工：涂料防水层施工可采取一布二涂、二布三涂和多涂等防水构造。清理干净处理好的基层表面涂刷一层加入50%汽油稀释涂料，厚度0.2mm。中层涂层施工前，先按玻璃纤维布宽度和铺贴顺序在基层上弹线，然后涂刷涂料，厚度0.30.5mm；铺贴第一层玻璃纤维布，玻璃纤维布搭接长度，长边不小于100mm，短边不小于150mm；最后一层玻璃纤维布上涂刷涂料厚度为1.5mm，表面不得露玻璃纤维布。面层保护层可涂刷浅色涂料或在1.5mm的涂料上，撒铺云母粉、浅
12、色细砂，滚压粘牢。2.水乳型氯丁橡胶沥青涂膜工程 水乳型氯丁橡胶沥青防水涂料能在各种复杂表面形成无接缝的防水膜，延伸性好、抵抗基层变形能力强、涂膜细致完整、耐腐蚀性和耐水性好，能在常温下进行冷施工，无毒、不燃，施工时对环境无污染；适用于工业与民用建筑混凝土屋面防水，地下工程的抗渗、防潮，旧屋面防水工程的翻修，室内地面的防水等。水乳型氯丁橡胶沥青防水涂料的施工：涂料防水层施工可采取一涂一砂无玻璃纤维布加筋涂层、一布二涂一砂涂层、二布三涂一砂涂层、多层玻璃纤维网格布涂层等防水构造。清理干净处理好的基层表面涂刷一层稀释的涂料，选择在无阳光的早晚时间进行，以使涂料有充分的时间向基层毛细孔内渗透，增强涂
13、层对底层的粘结力，干燥后再涂刷23遍防水涂料。中涂层为加筋涂层，要求铺贴玻璃纤维网格布，可采用干铺法和湿铺法。1.干铺法 干铺法是在已干的底涂层上干铺玻璃纤维网格布，展平后加以点粘固定，玻璃纤维网格布纵向搭接宽度为70mm，对接宽度为100mm。、铺过两个纵向搭接缝的玻璃纤维网格布后，涂刷防水涂料23遍；涂层干燥后，即可铺贴第二层玻璃纤维网格布。2.湿铺法 湿铺法是在已干的底涂层上边涂刷防水涂料边铺贴玻璃纤维网格布，使其牢固粘结到基层上；再在玻璃纤维网格布上面均匀的涂刷涂料，干燥后刮涂增厚层，增厚层涂料是采用配合比为11或12的防水涂料和细砂配制经搅拌而制的，增厚层厚度一般为1mm。面层保护层
14、可做细砂保护层或着色涂料屋面保护层。着色涂料采用丙烯酸脂浅色隔热防水涂料或高分子乳液与钛白粉、铝粉等配制研磨制成。三、水泥砂浆防水工程 水泥砂浆防水工程的防水层分为刚性多层抹面防水层和掺外加剂的水泥砂浆防水层，适用于使用时不会因结构沉降、温度和湿度变化以及受振动而产生裂缝的地上和地下防水工程；不适用于受腐蚀、100以上高温作用及遭受反复冻融的砖砌体工程。（一）刚性多层抹面水泥砂浆防水工程 刚性多层抹面水泥砂浆防水工程是利用不同配合比的水泥浆和水泥砂浆分层分次施工，相互交替抹压密实，充分切断各层次毛细孔网，形成一多层防渗的封闭防水整体。1.材料及其质量要求 刚性多层抹面水泥砂浆防水层宜采用标号不
15、低于325号的普通硅酸盐水泥或膨胀水泥，亦可采用矿渣硅酸盐水泥，砂采用粒径13mm粗砂，要求砂料坚硬、粗糙、洁净，水泥浆和水泥砂浆的配合比根据防水要求、原材料性能和施工方法确定，施工时必须严格掌握。2.刚性防水层的施工 刚性防水层的背水面基层的防水层采用四层作法,向水面基层的防水层采用五层作法.施工前要进行基层处理,清理干净表面、浇水湿润、补平表面蜂窝孔洞,使基层表面平整、坚实、粗糙，以增加防水层与基层间的粘结力。（二）掺防水剂水泥砂浆防水工程 掺防水剂的水泥砂浆又称防水砂浆，是在水泥砂浆中掺入占水泥重量的3%5%各种防水剂配制而成，常用的防水剂有氯化物金属盐类防水剂和金属皂类防水剂。防水砂浆
16、的施工 防水层施工时的环境温度为535，必须在结构变形或沉降趋于稳定后进行。为抵抗裂缝，可在防水层内增设金属网片。（1）抹压法施工 先在基层涂刷一层10.4的水泥浆（重量比），随后分层铺抹防水砂浆，每层厚度为510mm，总厚度不小于20mm。每层应抹压密实，待下一层养护凝固后再铺抹上一层。（2）扫浆法施工 先在基层薄涂一层防水净浆，随后分层铺刷防水砂浆，第一层防水砂浆经养护凝固后铺刷第二层，每层厚度为10mm，相邻两层防水砂浆铺刷方向互相垂相，最后将防水砂浆表面扫出条纹。（3）氯化铁防水砂浆施工 先在基层涂刷一层防水净浆，然后抹底层防水砂浆，其厚12mm分两遍抹压，第一遍砂浆阴干后，抹压第二遍砂浆；底层防水砂浆抹完12h后，抹压面层防水砂浆，其厚13mm分两遍抹压，操作要求同底层防水砂浆。防水混凝土工程 防水混凝土是以调整混凝土配合比、掺外加剂或使用新品种水泥等方法，从而提高混凝土的密实性、憎水性和抗渗性而配制的不透水性混凝土；分为普通防水混凝土、外加剂防水混凝土和膨胀水泥防水混凝土。（一）普通防水混凝土 普通防水混凝土是使用调整配合比的方法，从而提高混凝土的密实度和抗渗能力的防水混凝
