1、模板工程施工质量及验收要求模板工程施工质量及验收要求一、模板工程验收流程图一、模板工程验收流程图 了解模板设计文件和施工技术方案,了解模板设计文件和施工技术方案,熟悉施工图纸、模板工程验收规范熟悉施工图纸、模板工程验收规范施工缝是否凿毛处理并清理干净,模施工缝是否凿毛处理并清理干净,模板是否清理干净并涂刷隔离剂板是否清理干净并涂刷隔离剂墙体模板截面尺寸,垂直墙体模板截面尺寸,垂直度、平整度是否符合要求,度、平整度是否符合要求,预埋件、预留孔洞等是否预埋件、预留孔洞等是否遗漏,是否满足要求遗漏,是否满足要求梁、板、柱模板尺寸,垂直度、平梁、板、柱模板尺寸,垂直度、平整度、标高是否符合要求,预埋件

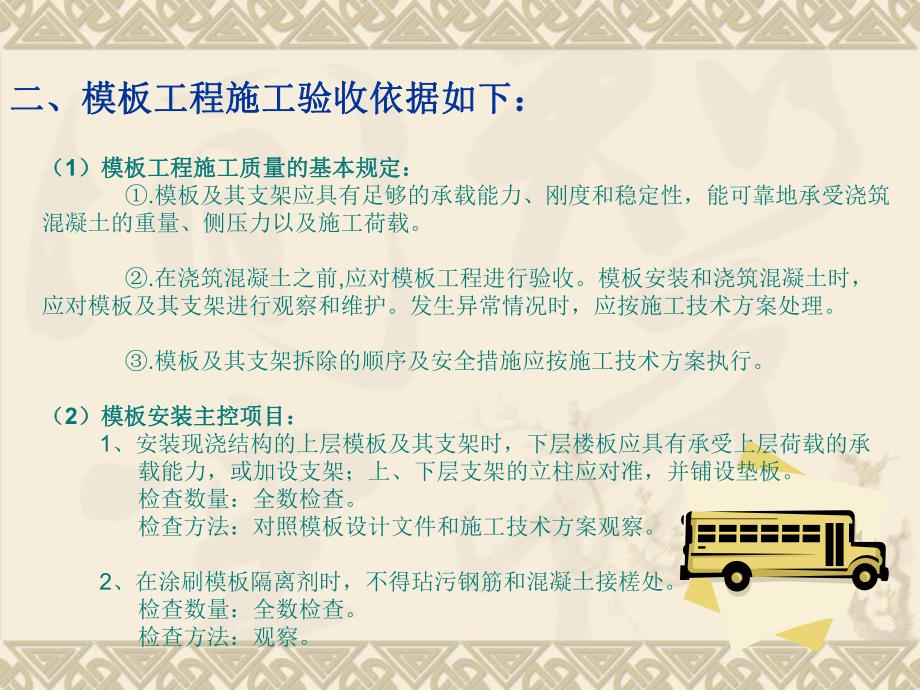

2、、整度、标高是否符合要求,预埋件、预留孔洞等是否遗漏,是否满足要预留孔洞等是否遗漏,是否满足要求求混凝土浇筑完底模拆除时间是否满混凝土浇筑完底模拆除时间是否满足混凝土强度要求足混凝土强度要求混凝土浇筑完侧模拆除应混凝土浇筑完侧模拆除应保证其表面及棱角不受损保证其表面及棱角不受损模板工程验收完,资料收集模板工程验收完,资料收集二、模板工程施工验收依据如下:二、模板工程施工验收依据如下:(1)模板工程施工质量的基本规定:)模板工程施工质量的基本规定:.模板及其支架应具有足够的承载能力、刚度和稳定性,能可靠地承受浇筑混凝土的重量、侧压力以及施工荷载。.在浇筑混凝土之前,应对模板工程进行验收。模板安装

3、和浇筑混凝土时,应对模板及其支架进行观察和维护。发生异常情况时,应按施工技术方案处理。.模板及其支架拆除的顺序及安全措施应按施工技术方案执行。(2)模板安装主控项目:)模板安装主控项目:1、安装现浇结构的上层模板及其支架时,下层楼板应具有承受上层荷载的承 载能力,或加设支架;上、下层支架的立柱应对准,并铺设垫板。检查数量:全数检查。检查方法:对照模板设计文件和施工技术方案观察。2、在涂刷模板隔离剂时,不得玷污钢筋和混凝土接槎处。检查数量:全数检查。检查方法:观察。(3)模板安装一般项目:)模板安装一般项目:1、模板安装应满足下列要求:模板的接缝处不应漏浆;在浇筑混凝土前,木模板应浇水湿润,但模

4、板内 不应有积水;模板与混凝土的接触面应清理干净并涂刷隔离剂,但不得采用影响结构性 能或妨碍装饰工程施工的隔离剂;浇筑混凝土前,模板内的杂物应清理干净;对清水混凝土工程及装饰混凝土工程,应使用能达到设计效果的模板。检查数量:全数检查。检查方法:观察。2、用作模板的地坪、胎模等应平整光洁,不得产生影响构件质量的下沉、裂 缝、起砂或起鼓。检查数量:全数检查。检查方法:观察。3、对跨度不小于4m的现浇钢筋混凝土梁、板,其模板应按设计要求起拱;当设计无具体要求时,起拱高度宜为跨度的1/10003/1000。检查数量:在同一检验批内,对梁,应抽查构件数量的10%,且不少于3件;对板,应按有代表性的自然间

5、抽查10%,且不少于3间;对大空间结构,板可按纵、横轴线划分检查面,抽查10%,且不少于3面。检查方法:水准仪或拉线、钢尺检查。4、固定在模板上的预埋件、预留孔和预留洞均不得遗漏,且应安装牢固,其偏差应符合下表1规定。检查数量:在同一检验批内,对梁、柱和独立基础,应抽查构件数量的10%,且不少于3件;对墙和板,应按有代表性的自然间抽查10%,且不少于3间;对大空间结构,墙可按相邻轴线间高度5m左右划分检查面,板可按纵横轴划分检查面,抽查10%,且均不少于3面。检查方法:钢尺检查。预埋件和预留孔洞的允许偏差预埋件和预留孔洞的允许偏差 表表1 1项 目允许偏差(mm)预埋钢板中心线位置3预埋管、预

6、留孔中心线位置3插 筋中心线位置5外漏长度+10,0预埋螺栓中心线位置2外漏长度+10,0预留洞中心线位置10尺寸+10,0*注:检查中心线位置时,应沿纵、横两个方向量测,并取最大值。现浇结构模板安装的允许偏差及检查方法现浇结构模板安装的允许偏差及检查方法 表表2 2项 目允许偏差(mm)检验方法轴线位置5钢尺检查底模上表面标高5水准仪或拉线、钢尺检查项 目允许偏差(mm)检验方法截面内尺寸基础10钢尺检查柱、墙、梁+4,-5钢尺检查层高垂直度不大于5m6经纬仪或吊线、钢尺检查大于5m8经纬仪或吊线、钢尺检查相邻两板表面高低差2钢尺检查表面平整度52m靠尺和塞尺检查*注:检查轴线位置时,应沿纵

7、、横两个方向量测,并取最大值。5、现浇结构模板安装的偏差应符合下表2规定。预制构件模板安装的允许偏差及检验方法预制构件模板安装的允许偏差及检验方法 表表3 3项 目允许偏差(mm)检验方法长度板、梁5钢尺量两角边,取其中较大值薄腹梁、桁架10柱0,-10墙 板0,-5宽度板、墙板0,-5钢尺量一端及中部,取其中较大值梁、薄腹梁、桁架、柱+2,-5高(厚)度板+2,-3钢尺量一端及中部,取其中较大值墙 板0,-5梁、薄腹梁、桁架、柱+2,-5侧向弯曲梁、板、柱L/1000且15拉线、钢尺量最大弯曲处墙板、薄腹梁、桁架L/1500且156、预制构件模板安装的偏差应符合下表3规定。检查数量:首次使用

8、及大修后的模板应全数检查;使用中的模板应定期 检查,并根据使用情况不定期抽查。项 目允许偏差(mm)检验方法板的表面平整度32m靠尺和塞尺检查相邻两板表面高低差1钢尺检查对角线差板7钢尺量两个对角线墙 板5翘 曲板、墙板L/1500调平尺在两端量测设计起拱薄腹梁、桁架、梁3拉线、钢尺量跨中注:L为构件长度(mm)(4)模板拆除主控项目)模板拆除主控项目:1、底模及其支架拆除时的混凝土强度应符合设计要求;当设计无具体要求时,混凝土强度应符合下表4规定。检查数量:全数检查.检验方法:检查同条件养护试件强度试验报告。底模拆除时的混凝土强度要求底模拆除时的混凝土强度要求 表表4 4构件类型构件跨度(m

9、)达到设计的混凝土立方体抗压强度标准值的百分率(%)板2502,8758100梁、拱、壳8758100悬臂构件100 2、对后张法预应力混凝土结构构件,侧模宜在预应力张拉前拆除;底模支架的拆除应按施工技术方案执行,当无具体要求时,不应在结构构件建立预应力前拆除。检查数量:全数检查。检验方法:观察。3、后浇带模板的拆除和支顶应按施工技术方案执行。检查数量:全数检查。检验方法:观察。(5)模板拆除一般项目:)模板拆除一般项目:1、侧模拆除时的混凝土强度应能保证其表面及棱角不受损。检查数量:全数检查。检验方法:观察。2、模板拆除时,不应对楼层形成冲击载荷。拆除的模板和支架宜分散堆放并及时清运。检查数

10、量:全数检查。检验方法:观察。三、模板验收过程中应注意以下几点三、模板验收过程中应注意以下几点:1、使用的材料,必须满足施工要求。2、拉接的螺杆,必须牢固、可靠。3、有高低模板,挂板必须进行加固。4、模板平直度、垂直度、截面尺寸控制在允许范围内。5、不得有炸模因素的存在。6、不同混凝土标号的交接处,及梁、板中有高低跨处;必须用铁丝网分割开。7、跨度大于4m梁、板必须起拱,中间必须的标高往上丈量1015mm,不得出现两边上拱,中间下沉。8、注意相邻部位的标高,避免同一梁、板底高低不一。9、预留洞尺寸必须方正,有效的控制方法,严禁出现歪斜洞口。10、模板在同一轴线上,同规格柱、墙必须拉线校正,砼混

11、凝土在浇捣完毕后,外墙必须拉线校正。11、模板的接缝必须严密,模板脱模油涂刷均匀。12、墙、柱模板中的预留梁、板及洞口尺寸,必须正确,严禁墙、柱模板伸入梁、板内。13、施工完,支模时的锯沫、木块,脱膜油等应清理干净,拆模后的杂物应及时清理,堆放到指定位置。14、支模架必须稳定牢固,墙体对拉螺杆分布均匀,加固方法得当。15、剪力墙、柱下口处50100mm处,预留洞口周边必须焊固定钢筋,防止模板位移,模板内有撑筋,控制模板截面尺寸。16、墙体阴阳角均采用阴、阳角模,钢筋加固,在洞口阴阳角处的水平管固定必须有两个以上固定扣件固定,减少单个扣件单点固定而造成混凝土浇筑中截面尺寸变形。17、墙、板后浇带、楼梯施工缝必须留设的位置符合施工有关规定要求。
