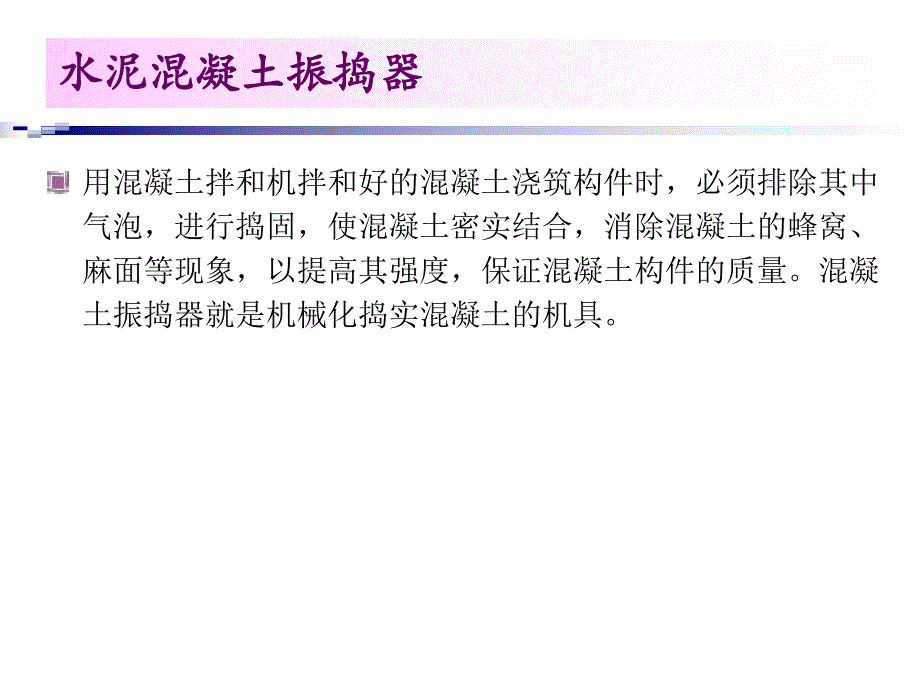

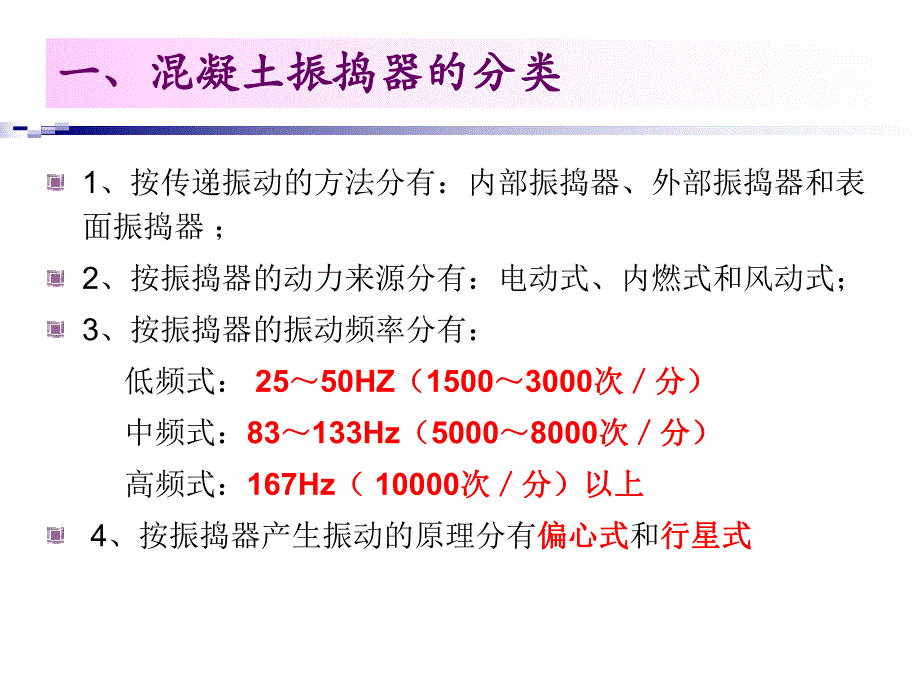

1、水泥混凝土振捣器水泥混凝土振捣器水泥混凝土振捣器水泥混凝土振捣器用混凝土拌和机拌和好的混凝土浇筑构件时，必须排除其中气泡，进行捣固，使混凝土密实结合，消除混凝土的蜂窝、麻面等现象，以提高其强度，保证混凝土构件的质量。混凝土振捣器就是机械化捣实混凝土的机具。一、混凝土振捣器的分类一、混凝土振捣器的分类1、按传递振动的方法分有：内部振捣器、外部振捣器和表面振捣器；2、按振捣器的动力来源分有：电动式、内燃式和风动式；3、按振捣器的振动频率分有：低频式：2550HZ（15003000次分）次分）中频式：83133Hz（50008000次分）次分）高频式：167Hz（10000次分）以上次分）以上 4、
2、按振捣器产生振动的原理分有偏心式偏心式和行星式行星式内部振捣器内部振捣器内部振捣器又称插入式振捣器。工作时振动头1插入混凝土内部，将其振动波直接传给混凝土。这种振捣器多用于振捣厚度较大的混凝土层，如桥墩、桥台基础以及基桩等。它的优点是重量轻，移动方便，使用广泛。插入式振捣器插入式振捣器1-振动头；2-减振器；3-手把盘；4-橡皮电缆；5-操纵开关 外部振捣器外部振捣器外部振捣器又称附着式振捣器，是一台具有振动作用的电动机，在该机的底面安装上特制的底板，工作时底板附着在模板上，振捣器产生的振动波通过底板与模板间接地传给混凝土。这种振捣器多用于薄壳构件、空心板梁、拱肋、T形梁等的施工。根据施工的需
3、要，外部振捣器除附着式外，还有一种振动台，它是用来振捣混凝土预制品的。装在模板内的预制品置放在与振捣器连接的台面上，振捣器产生的振动波通过台面与模板传给混凝土预制品。外部振捣器外部振捣器l-电动机2-电机轴3-偏心块4-护罩5-固定基座 表面振捣器表面振捣器表面振捣器是将它直接放在混凝土表面上，振捣器2产生的振动波通过与之固定的振捣底板1传给混凝土。由于振动波是从混凝土表面传入，故称表面振捣器。工作时由两人握住振捣器的手柄4，根据工作需要进行拖移。它适用于厚度不大的混凝土路面和桥面等工程的施工。平面式表面振捣器和电机振子平面式表面振捣器和电机振子l-振捣底板2-振动器3-缓冲弹簧4-手柄5-开
4、关6-定子7-机壳8-转子9-偏心块10-转轴11-轴承 偏心式振动器偏心式振动器偏心式利用振动棒中心安装的具有偏心质量的转轴，在作高速旋转时所产生的离心力通过轴承传递给振动棒壳体，从而使振动棒产生圆周振动的。行星式振动器行星式振动器行星式利用振动棒中一端空悬的转轴，在它旋转时，其下垂端的圆锥部分沿棒壳内的圆锥面滚动，从而形成滚动体的行星运动以驱动棒体产生圆周振动。插入式内部振动器的构造插入式内部振动器的构造电动软轴偏心式内部振捣器由电动机1、增速器2、传动软轴3 和激振体5等组成。其构造特点是激振体用传动软轴与驱动部分联系，形成柔性连接，这样就可以最大限度地减轻操作人员的持重，并且传动软轴允
5、许在一定范围内的各向挠曲，因此激振体能从任何方向穿过钢筋骨架插入混凝土，操作相当方便。这种偏心式内部振捣器的软轴在使用中容易损坏，轴承也容易磨损，软轴的转速也不能提得太高，因此振动频率和振捣作用的效果受到一定的限制。偏心式内部振捣器示意图偏心式内部振捣器示意图 1-电动机；2-增速器；3-传动软轴；4-连接套；5-激振体；6-激振子插入式振捣器使用注意事项插入式振捣器使用注意事项1）插入式振捣器的电动机通电后旋转时，若软轴不转，则电动机转向不对，任意调换两相电源线即可；若软轴转动振动棒不起振可摇晃棒头或将棒头轻嗑地面，即可起振动。2）作业中应使振动棒自然沉入混凝土，一般应垂直插入，并插到下层尚
6、未初凝层中510cm，以促使上下层相互胶合。3）插人式振捣器振捣时，除了做到快插慢拔外，振动棒各插点间距应均匀。不要忽远忽近。一般间距不应超过振动棒有效作用半径的1.5倍。插入式振捣器使用注意事项插入式振捣器使用注意事项4）振动棒在混凝土内振捣时间，一般每插点振捣2030s，以混凝土不再显著下沉，不再出现气泡，表面泛出水泥浆和外观均匀为止，在振捣时应将振动棒上下抽动510cm，使混凝土密实均匀；棒体插人混凝土的深度不应超过棒长的2334，以免因振动棒不易拔出而导致保护软管损坏；不许将保护软管插入混凝土中，以防砂浆浸蚀保护软管及砂浆渗入软管而损坏机件5）使用插入式振捣器时，应避免将振动棒触及钢筋
7、、芯管及预埋件，不得采取振动棒振动钢筋的方法来促使混凝土振密。以免因振动使钢筋位置变动、降低钢筋与混凝土之间的粘结力。6）振捣器作业时，保护软管弯曲半径应大于规定数值，软管不得有断裂。钢丝软轴使用200小时后应更换，若软管使用过久，长度变长时应及时进行修复或换新。插入式振捣器使用注意事项插入式振捣器使用注意事项7）振捣器在使用中若温度过高，应停机冷却检查，是机件故障，要及时修理。冬季低温下，振捣器作业前应缓慢加温，在棒内的润滑油解冻后，再投入作业。8）操作人员应注意用电安全，在穿戴好胶鞋和绝缘橡皮手套后方能操作插入式振捣器进行作业。9）振捣器作业完毕，应将振捣器电动机、保护软管、振动棒刷干净，
8、按规定要求进行润滑保养工作；振捣器存放时，不要堆压软管，应平直放好，以免变形，应防止电动机受潮。混凝土振动台使用注意事项混凝土振动台使用注意事项）应将振动台安装在牢固的基础上，地脚螺栓应有足够强度并拧紧，同时在基础中间必须留有地下坑道，以便经常调整与维修。）使用前要进行检查和试运转，检查机件是否完好，所有坚固件，特别是轴承座螺栓、偏心块螺栓、电动机和齿轮箱螺栓等，必须紧固牢靠。）振动台不宜空载长时间运转。在作业中，必须安置牢固可靠的模板锁紧夹具，以保证模板和混凝土台面一起振动。）齿轮箱中的齿轮因受高速重载荷，故应润滑和冷却良好；箱内油平时保持在规定的水平面上，工作时温升不得超过70。混凝土振动
9、台使用注意事项混凝土振动台使用注意事项）振动台所有轴承应经常检查并定期拆洗更换润滑脂，使轴承润滑良好，并应注意检查轴承温升，当有过热现象时应立即设法消除。）电动机接地应良好可靠，电源线和线接头应绝缘良好，不得有破损漏电现象。）振动台面应经常保持清洁平整，以便与钢模接触良好。因台面在高频重载下振动，容易产生裂纹，必须注意检查，及时修补。每班作业完毕应及时清洗干净。穿心式千斤顶穿心式千斤顶穿心式千斤顶适用于张拉钢筋束或钢丝束，它主要由张拉缸7、顶压缸8、顶压活塞9及弹簧10等部分组成。其特点是：沿拉伸机轴心有一穿心孔道，钢筋（或钢丝）穿入后由尾部的工具锚锚固。穿心式千斤顶工作原理示意图穿心式千斤顶
10、工作原理示意图1-工作锚；2-张拉回程油室；3-顶压工作油室；4-张拉工作油室；5-工具锚；6-钢丝；7-张拉缸；8-顶压缸；9-顶压活塞；10-弹簧；11-后油嘴；12-前油嘴 工作原理工作原理张拉时，打开前后油嘴，从后油嘴11向张拉工作油室4内供油，张拉缸7缸体向后移动。由于钢索锚固在千斤顶尾部的工具锚上，因此千斤顶通过工具将钢索张拉。当钢索张拉到需要的长度时，关闭后油嘴11，从前油嘴12进油至顶压缸8内，使顶压活塞9向前伸移而顶住锚塞，并将锚塞压人锚圈中，从而使钢索锚固。打开后油嘴并继续从前油嘴进油，这时张拉缸向前移动，缸内油液回流。最后打开前油嘴，使顶压缸内的油液回流，顶压活塞由于复位弹簧10的作用而复位。
