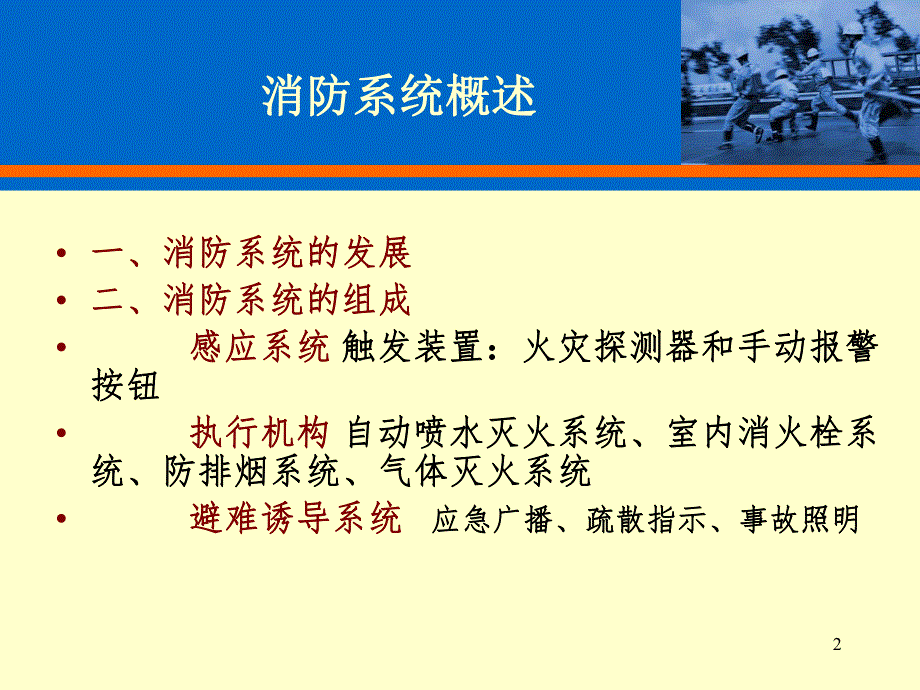

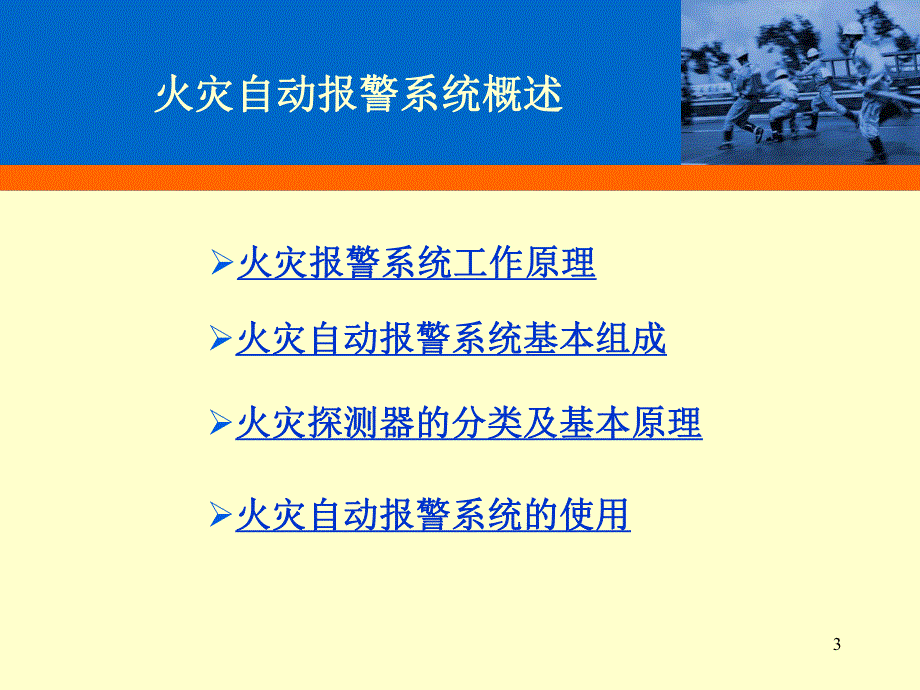

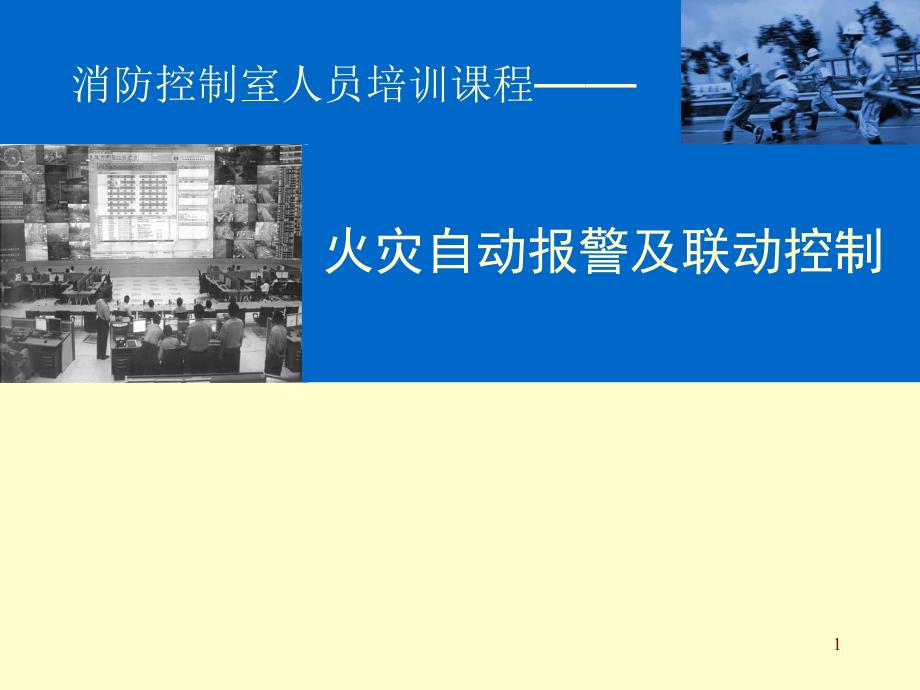

1、1火灾自动报警及联动控制消防控制室人员培训课程2消防系统概述消防系统概述 一、消防系统的发展一、消防系统的发展 二、消防系统的组成二、消防系统的组成 感应系统感应系统 触发装置：火灾探测器和手动报警触发装置：火灾探测器和手动报警按钮按钮 执行机构执行机构 自动喷水灭火系统、室内消火栓系自动喷水灭火系统、室内消火栓系统、防排烟系统、气体灭火系统统、防排烟系统、气体灭火系统 避难诱导系统避难诱导系统 应急广播、疏散指示、事故照明应急广播、疏散指示、事故照明3火灾自动报警系统概述火灾自动报警系统概述 火灾自动报警系统基本组成火灾自动报警系统基本组成火灾探测器的分类及基本原理火灾探测器的分类及基本原理
2、火灾自动报警系统的使用火灾自动报警系统的使用火灾报警系统工作原理火灾报警系统工作原理4第一节第一节 火灾报警系统工作原理火灾报警系统工作原理 一般状况下:燃烧产生的烟气、热量、光辐射及空气成分等物理量，通过感烟、感温、感光及气体浓度等火灾探测火灾探测器器变成电信号，传输到火灾报警控制器火灾报警控制器，控制器将信号放大、分析、处理后，以光、电、文字等形式显示或打印出报警地址，并记录下时间；控制器根据内部的逻辑命令自动或人工手动启动相关的联动控制设备联动控制设备，进行人员的疏散和火灾扑救。5报报 警警 系系 统统 术术 语语 报警区域报警区域：火灾报警系统的警戒范围按防火分区或楼层划分的单元。探测
3、区域探测区域：报警区域按探测火灾的部位划分的单元。保护面积保护面积：一只火灾探测器能有效探测的面积。保护半径保护半径：一只火灾报警器能有效探测的最大水平距离。6第二节第二节 火灾自动报警系统火灾自动报警系统基本组成基本组成如图所示：如图所示：7根据火灾探测方法和原理根据火灾探测方法和原理火灾探测器的主要类型有火灾探测器的主要类型有：感烟式、感温式、感光式、可燃气体探测式及复合式。针对不同的类型，根据火灾现场起因的实际情况，合理地选择使用火灾探测器，才能真正发挥火灾探测器的作用。第三节第三节 火灾探测器的分类火灾探测器的分类及基本原理及基本原理8火灾探测器的分类火灾探测器的分类按结构造型：按结构
4、造型：可以分为点型和线型两类。可以分为点型和线型两类。1、点型火灾探测器，这是一种响应某一点周围的火灾参数的火灾探测器。2、线型火灾探测器，这是一种响应某一连续线路周围的火灾参数的火灾探测器。9感感 烟烟 探探 测测 器器 感烟探测器对火灾前期及早期报警很有效，应用广泛，感烟探测器对火灾前期及早期报警很有效，应用广泛，应用数量居首位。应用数量居首位。10火灾探测器适用场所火灾探测器适用场所 下列场所适宜选用感烟火灾探测器：下列场所适宜选用感烟火灾探测器：1 1、饭店、旅馆、教学楼、办公室的厅堂、卧室、办公室、饭店、旅馆、教学楼、办公室的厅堂、卧室、办公室等；等；2 2、电子计算机机房、通讯机房
5、、电影或电视放映室等；、电子计算机机房、通讯机房、电影或电视放映室等；3 3、楼梯、走道、电梯机房等；、楼梯、走道、电梯机房等；4 4、书库、档案室等；、书库、档案室等；5 5、有电气火灾危险的场所；、有电气火灾危险的场所；11火灾探测器适用场所火灾探测器适用场所12火灾探测器适用场所火灾探测器适用场所下列场所适宜选用感温火灾探测器：下列场所适宜选用感温火灾探测器：1 1、相对湿度经常大于、相对湿度经常大于95%95%；2 2、无烟火灾；、无烟火灾；3 3、有大量粉尘的；、有大量粉尘的；4 4、在正常情况下有烟和蒸气滞留；、在正常情况下有烟和蒸气滞留；5 5、厨房、锅炉房、发电机房、烘干车间等
6、；、厨房、锅炉房、发电机房、烘干车间等；6 6、吸烟室等、吸烟室等 可能产生阴燃火或发生火灾不及时报警将造成重大损可能产生阴燃火或发生火灾不及时报警将造成重大损失的场所不宜选择感温探测器，温度在失的场所不宜选择感温探测器，温度在00以下的场所，以下的场所，不宜选择定温探测器；温度变化较大的场所，不宜选择不宜选择定温探测器；温度变化较大的场所，不宜选择差温探测器。差温探测器。13感温式火灾探测器感温式火灾探测器 感温火灾探测器是响应异常温度、温升速率和温差等参数的探测器 也分为点型和线型两大类 点型感温探测器根据检测温度数据不同，又分为定温、差温和差定温组合式三种。线型感温火灾探测器目前主要有缆
7、式感温火灾探测器和空气管线型感温火灾探测器。1415火灾探测器的分类火灾探测器的分类16 点型定火温灾探测器点型定火温灾探测器 是一种在它的敏感元件被加热到预定温度值即响应的装置。常用的有：双金属型、易熔合金型、水银点接型、热敏电阻型及半导体型。定温火灾探测器一般适用于环境温度变化较大或环境温度较高的场所。火灾探测器的基本原理火灾探测器的基本原理17基本原理基本原理易熔合金定温火灾易熔合金定温火灾探测器工作原理探测器工作原理18第四节第四节 火灾自动报警系统的使用火灾自动报警系统的使用19 火灾自动报警系统的使用火灾自动报警系统的使用（一）火灾自动报警设备的报警指示与按键操（一）火灾自动报警设
8、备的报警指示与按键操作作 1、火灾报警控制器 2、手动报警按钮、消火栓报警按钮的使用与复位（二）火灾自动报警系统的火警处理（二）火灾自动报警系统的火警处理 1、火警处理方式 2、误报处理方法（三）火灾自动报警系统常见故障分析及排除三）火灾自动报警系统常见故障分析及排除方法（见表方法（见表33）202122小小 结结 消防系统的组成？什么叫报警区域、探测区域？火灾报警系统的原理？火灾探测器的分类？23火灾报警系统的联动控制设备 消防控制设备根据需要可由下列部分或全部控制装置组成：1、集中报警控制器 2、室内消防火栓系统的控制装置 3、自动喷水灭火系统的控制装置；4、泡沫、干粉灭火系统的控制装置
9、5、卤代烷、二氧化碳等网灭火系统的的控制装置 6、电动防火门、防火卷帘的控制装置 7、通风空调、防烟排烟设备及电动防火阀的控制装置 8、电梯控制装置 9、火灾事故广播设备控制装置 10、消防通讯设备等24消防联动控制设备消防联动控制设备火灾报警后，消防控制设备对火灾报警后，消防控制设备对联动控制对象的控制：联动控制对象的控制：1、停止有关部位的风机、关闭防火阀，接收其反馈信号 2、启动有关部位的防烟、排烟风机（包括正压风机）、排烟阀、并接收其反馈信号25消防联动控制设备消防联动控制设备 火灾确认后，消防控制设备对联火灾确认后，消防控制设备对联动控制对象的控制：动控制对象的控制：1、关闭有关部位
10、的防火门、防火卷帘门，并接收其反馈信号2、发出控制信号，强制电梯全部停于首层，并接收其反馈信号3、接通火灾事故照明和疏散指示灯4、切断有关部位的非消防电源26防火、防排烟系统的控制防火、防排烟系统的控制一、防火卷帘门的控制（阻火、隔烟）：一、防火卷帘门的控制（阻火、隔烟）：手动和自动控制方式，落地信号要反馈给消控室。可以现场通过各种方式降卷帘门，也可以通过在消控室远程启动降落卷帘门。报警联动（属于自动控制）：防火分隔用卷帘门和疏散通道上的卷帘门要判断正确，区别对待，纯粹用于防火分隔的卷帘门（可仅在一侧设手动按钮）在该相应区域任意报警信号即须降落到底，最快速度防止火灾的蔓延。27防火卷帘门的控制
11、防火卷帘门的控制对于有疏散用途的防火卷帘门（需在两侧设置手动按钮），可采用任意点报警联动半降至离地1.8m后延时一段时间后全降（方式多样，具体情况分析后采用不同的方式。28防火、防排烟系统的控制防火、防排烟系统的控制 二、防排烟系统的控制：要求多线制和总线制 （一）防烟系统（正压送风系统）：相应部位任意报警信号联动打开相应送风阀和送风机。（二）排烟系统：相应部位任意报警信号联动打开相应排烟阀和排烟风机。对于设置机械排烟系统的地下室无自然送风而设有新风机的，还需同时启动新风机。防火分区大于防烟分区而设置活动挡烟垂壁的，也要同时联动降落。29防烟阀、排烟防火阀的介绍防烟阀、排烟防火阀的介绍防火阀（
12、熔断器70）30防烟阀、排烟防火阀的介绍防烟阀、排烟防火阀的介绍排烟防火阀（熔断器280）31防烟阀、排烟防火阀的介绍防烟阀、排烟防火阀的介绍 基本结构基本结构 防火阀和排烟防火阀的结构基本是一致防火阀和排烟防火阀的结构基本是一致的，见图。区别在于防火阀温感器的动作的，见图。区别在于防火阀温感器的动作温度为温度为7070，排烟防火阀温感器的动作温，排烟防火阀温感器的动作温度为度为280280。为了具有风量调节功能，防。为了具有风量调节功能，防火阀将凸轮换为棘轮。火阀将凸轮换为棘轮。32防烟阀、排烟防火阀的介绍防烟阀、排烟防火阀的介绍IHGFEDCBA防火阀（排烟防火阀）防火阀（排烟防火阀）基本
13、结构图基本结构图 A-叶片叶片 B-挡板挡板 C-转轴转轴 D-连杆连杆 E-拉环拉环 F-温感器温感器 G-阀体阀体 H-执行机构执行机构 I-手柄手柄33排排 烟烟 阀阀（口）（口）34排排 烟烟 阀阀（口）（口）ABCDEFGHI排烟阀（口）排烟阀（口）基本结构基本结构A-装饰口装饰口 B-叶片叶片 C-挡板挡板 D-转轴转轴 E-连杆连杆F-执行机构执行机构G-手柄手柄 H-拉环拉环 I-阀体阀体35排排 烟烟 阀阀（口）（口）火灾时当管道内的烟气温度达到火灾时当管道内的烟气温度达到70（或（或280）时，温）时，温感器感器熔断，拉簧熔断，拉簧从拉伸状态恢复到常态，杠杆从拉伸状态恢复到
14、常态，杠杆动作动作使杠杆使杠杆和凸（棘）轮和凸（棘）轮脱开，转轴脱开，转轴转动，阀门关闭。转动，阀门关闭。也可以拉动拉索也可以拉动拉索，使杠杆，使杠杆和凸（棘）轮和凸（棘）轮脱开，转轴脱开，转轴转动，关闭阀门。或使电磁铁转动，关闭阀门。或使电磁铁通电动作，拉动杠杆通电动作，拉动杠杆动作，使杠杆动作，使杠杆和凸（棘）轮和凸（棘）轮脱开，转轴脱开，转轴转动，关闭转动，关闭阀门。阀门。排烟阀的工作原理与防火阀和排烟防火阀相似，但动作排烟阀的工作原理与防火阀和排烟防火阀相似，但动作方向相反，即排烟阀是动作开启而不是关闭。方向相反，即排烟阀是动作开启而不是关闭。3637气体灭火系统气体灭火系统一、气体灭
15、火系统的分类一、气体灭火系统的分类 1 1 按充装的灭火剂分类按充装的灭火剂分类 二氧化碳灭火系统：高压系统和低压系统二氧化碳灭火系统：高压系统和低压系统 卤代烷烃灭火系统：七氟丙烷灭火系统、三氟甲烷灭卤代烷烃灭火系统：七氟丙烷灭火系统、三氟甲烷灭火系统、六氟丙烷灭火系统、火系统、六氟丙烷灭火系统、惰性气体灭火系统：混合气体灭火系统、氮气灭火系惰性气体灭火系统：混合气体灭火系统、氮气灭火系统、氩气灭火系统、氩气氮气灭火系统、统、氩气灭火系统、氩气氮气灭火系统、2 2 按灭火系统的结构特点分类按灭火系统的结构特点分类 管网灭火系统管网灭火系统 无管网灭火装置（亦称预制灭火系统）无管网灭火装置（亦
16、称预制灭火系统）38气体灭火系统气体灭火系统 管网气体灭火系统的组成管网气体灭火系统的组成 七氟丙烷灭火系统、三氟甲烷灭火系统和高压二氧化七氟丙烷灭火系统、三氟甲烷灭火系统和高压二氧化碳灭火系统的组成：碳灭火系统的组成：一般应由灭火剂贮存容器、驱动气体贮存容器一般应由灭火剂贮存容器、驱动气体贮存容器（可选）、容器阀、单向阀、选择阀（可选）（可选）、容器阀、单向阀、选择阀（可选）、驱、驱动装置、集流管、连接管、喷嘴、信号反馈装置、安动装置、集流管、连接管、喷嘴、信号反馈装置、安全泄放装置、控制盘、检漏装置、管路管件及吊钩支全泄放装置、控制盘、检漏装置、管路管件及吊钩支架等部件构成。架等部件构成。39气体灭火系统气体灭火系统防护区21防护区报警控制器灭火控制器HFC-227eaHFC-227eaHFC-227ea40气体灭火系统气体灭火系统41消防广播系统消防广播系统一、独立消防广播系统42消消 防防 电电 话话 在消控中心设消防专用总机，总机呼叫分机，直接面板启动。分机呼主机，分机摘机即可。43消防控制室功能介绍消防控制室功能介绍 消防控制室是火灾自动报警消防控制室是火灾自动报警及联动控
