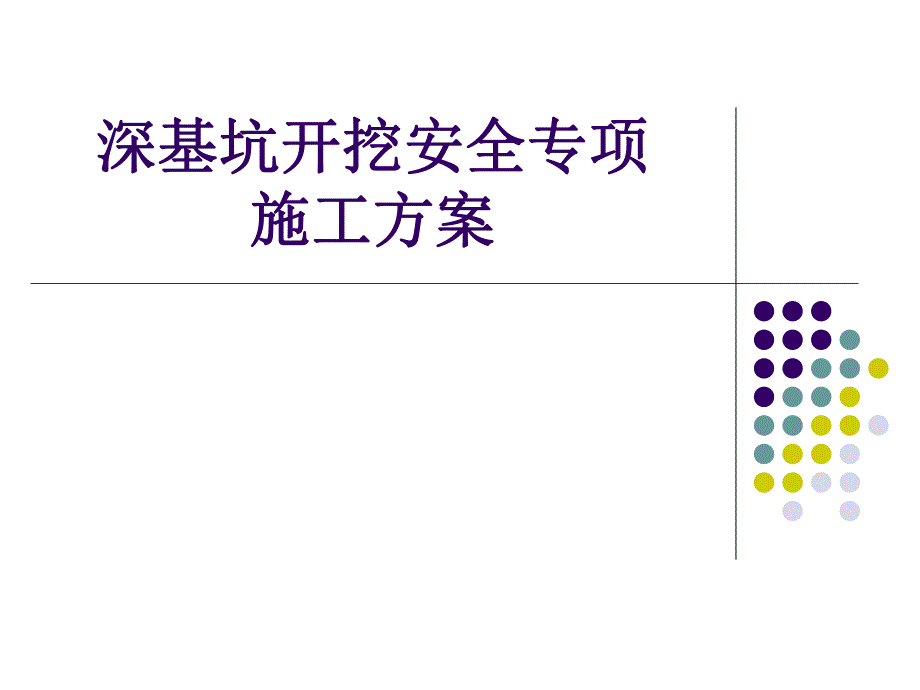

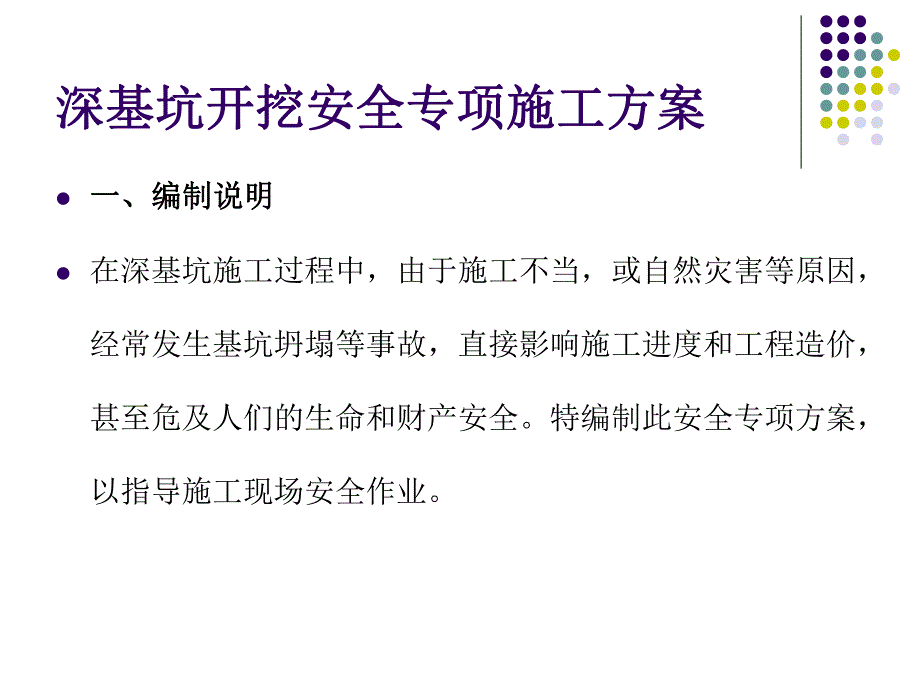

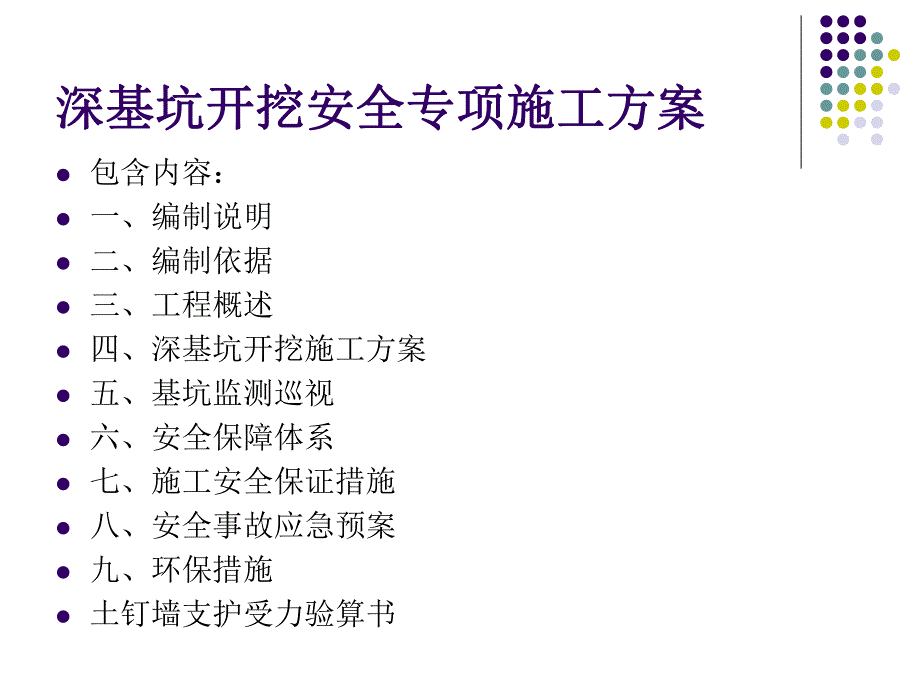

1、深基坑开挖安全专项深基坑开挖安全专项施工方案施工方案深基坑开挖安全专项施工方案深基坑开挖安全专项施工方案l包含内容：l一、编制说明l二、编制依据l三、工程概述l四、深基坑开挖施工方案l五、基坑监测巡视l六、安全保障体系l七、施工安全保证措施l八、安全事故应急预案l九、环保措施l土钉墙支护受力验算书深基坑开挖安全专项施工方案深基坑开挖安全专项施工方案l一、编制说明一、编制说明l在深基坑施工过程中，由于施工不当，或自然灾害等原因，经常发生基坑坍塌等事故，直接影响施工进度和工程造价，甚至危及人们的生命和财产安全。特编制此安全专项方案，以指导施工现场安全作业。深基坑开挖安全专项施工方案深基坑开挖安全专
2、项施工方案l二、编制依据二、编制依据l1、中华人民共和国建筑法l2、中华人民共和国安全生产法l3、建设工程安全生产管理条例l4、建筑施工安全检查标准l5、城镇道路工程施工与质量验收规范l6、公路工程施工安全管理手册深基坑开挖安全专项施工方案深基坑开挖安全专项施工方案l二、编制依据l7、建筑基坑支护技术规范l8、建筑地基基础设计规范l9、混凝土结构设计规范l10、建筑地基基础技术规范l11、建筑桩基技术规范l12、关于加强危险性较大的分部分项工程安全管理的通知深基坑开挖安全专项施工方案深基坑开挖安全专项施工方案l三、工程概述三、工程概述l1、工程概况、工程概况l本标段工程范围是起点位于沿河路西侧
3、七纺小区内近现状高挡墙边缘处，终点位于规划七纺二路西侧，温泉疗养院门前，还包括现状温泉东路、世界公元社区前规划道路以及沿河路(温泉东路规划道路)段，其中高架主线桩号范围为 KNDYK1+892.50KNDYK2+709.70，共817.2米。深基坑开挖安全专项施工方案深基坑开挖安全专项施工方案l三、工程概述三、工程概述l1、工程概况、工程概况涉及基坑开挖的主要有：107个承台、4个桥台、700米箱涵、230米明渠等工程，其中承台基坑开挖深度超过5米的深基坑有30个，最深基坑为开挖8米。深基坑开挖安全专项施工方案深基坑开挖安全专项施工方案l2、气候、水文、地质及地下管线气候、水文、地质及地下管线
4、情况情况l（1）气候气候l乌鲁木齐属温带大陆性气候，亚中湿带半干旱气候区。降水主要集中在春、夏季，尤其是5、6月份较多l（2）水文水文l拟建道路沿线发育有水磨河水系。基础施工时，应考虑地下水影响，浅基础宜采取基坑明排水措施。深基坑开挖安全专项施工方案深基坑开挖安全专项施工方案l2、气候、水文、地质及地下管线情况、气候、水文、地质及地下管线情况l（3）地质情况l根据勘察报告，拟建道路在勘察深度45.5m范围内，场地地层自上而下分层描述如下：l 杂填土：该岩土层主要分布在现状道路两侧的人行道路，层厚1.0m-15.2m，主要由建筑垃圾和生活垃圾组成，混少量粉土、卵石。l 黄土状粉土：主要分布在拟建
5、场地东部，层顶埋深0-2.5m，层厚0.3-1.9l碎石：主要分布在河谷位置，里程桩号为主线K2+088K3+825。层顶埋深0-15.2m,层厚1.1-9.4m。深基坑开挖安全专项施工方案深基坑开挖安全专项施工方案l2、气候、水文、地质及地下管线情况、气候、水文、地质及地下管线情况l（3）地质情况l强风化基岩：主要分布在拟建场区西侧，层顶埋深2.0-11.1m，厚度为1.7-6.4ml 中风化基岩：主要分布在拟建场地西侧，层顶埋深3.8-9.5m,厚度为24.1m,l（4）地下管线情况l本标段沿线分布较多的管线有通信、电力、燃气、热力、中水管线。地下管线埋深为1.1m2.5m。深基坑开挖安全
6、专项施工方案深基坑开挖安全专项施工方案l3、安全控制重点、安全控制重点l基坑主要危险因素为：落物伤人、塌方、人或机械产生的安全事故。原因及对策如下：l塌方原因：主要是因为土质不良，放坡不足，或者有地下水及雨水冲刷。l对策：有条件放坡的基坑根据勘察资料确定合适的边坡坡度及台阶，并在坡顶四周作好截水沟，按要求作好边坡安全防护。l场地狭小的基坑对于开挖过程中出现塌方现象的根据不同情况采取钢管桩支护或土钉支护等措施，防止边坡塌方深基坑开挖安全专项施工方案深基坑开挖安全专项施工方案l四、深基坑开挖施工方案四、深基坑开挖施工方案l（一）（一）施工准备施工准备l(1)做好技术交底、安全交底。l(2)挖掘机、
7、装载机、自卸车配置到位。l(3)施工前对场地进行平整，进行现场地下情况的物探，了解场地内各种地下障碍物的情况，对地上、地下妨碍施工的线路进行拆除或改移。l(4)按照施工图设计，核算基底高程，准确放样，确定开挖范围。深基坑开挖安全专项施工方案深基坑开挖安全专项施工方案l（二（二）基坑开挖）基坑开挖l（1）基坑开挖程序：测量放线切线分层开挖排、降水修坡整平留足预留土层等，相邻基坑开挖时，遵循先深后浅或同时进行的施工工序。l（2）在开挖土方时,用全站仪和水准仪进行基坑放样和标高测量。l（3）采用人工配合挖掘机开挖基坑的方式。l（4）基坑开挖由专人指挥，采取分层分段对称开挖。并严格遵循“分层开挖、严禁
8、超挖”及“大基坑小开挖”的原则。深基坑开挖安全专项施工方案深基坑开挖安全专项施工方案l（二）基坑开挖（二）基坑开挖l（5）挖掘机在坑顶进行挖基础土作业时，机身距坑边的安全距离一般不应小于1米，堆放材料及机具时应不小于0.8m。l（6）机械开挖基坑时，当挖土深度超过5m或发现有地下水和土质发生特殊变化，边坡不稳定时，应根据现场实际情况确定边坡坡度或采取支护措施。l（7）基坑邻近处有各类管线时，开挖前应人工配合小挖机挖探坑，确定走向和管径，加以保护后方可开挖。l（8）开挖土层中有水时，应在开挖前进行排、降水，先疏排再开挖，不宜带水挖土。l（9）开挖沟槽的土方及时运走。深基坑开挖安全专项施工方案深基
9、坑开挖安全专项施工方案l（三）三）基坑基坑开挖及开挖及支护支护l第一种情况：放第一种情况：放坡开挖不需要支护的坡开挖不需要支护的情况情况l对地质为0.53.0m范围内存有杂填土，以下为中风化基岩的基坑，依据杂填土的深度不同进行分台阶开挖，杂填土段的坡度取1:1，中风化基岩段的坡度取1：0.5，留置台阶宽度为1-2m，减少杂填土段坍塌造成的人员伤害。如下图示意：深基坑开挖安全专项施工方案深基坑开挖安全专项施工方案l（三）基坑开挖及支护三）基坑开挖及支护l第一种情况：放坡开挖不需要支护的情况第一种情况：放坡开挖不需要支护的情况l当边坡有失稳迹象时，应及时采取削坡、坡顶卸荷、坡脚压载或其他有效措施，
10、本标段拟用保护措施如下：l(1)叠放砂包或土袋：用草袋、纤维袋或土工织物袋装砂(或土)，沿坡脚叠放一层或数层，沿坡面叠放一层;l(2)水泥抹面：在人工修平坡面后，用水泥砂浆或细石混凝土抹面，厚度宜为3050mm，并用水泥砂浆砌筑砖石护坡脚；深基坑开挖安全专项施工方案深基坑开挖安全专项施工方案l（三）基坑开挖及支护三）基坑开挖及支护l第一种情况：放坡开挖不需要支护的情况第一种情况：放坡开挖不需要支护的情况l当边坡有失稳迹象时，应及时采取削坡、坡顶卸荷、坡脚压载或其他有效措施，本标段拟用保护措施如下：l(3)挂网喷浆或混凝土：在人工修平坡面后，沿坡面挂钢筋网或铁丝网，然后喷射水泥砂浆或细石混凝土，
11、厚度宜为5060mm，坡脚同样需要处理;l(4)其他措施：包括锚杆喷射混凝土护面、塑料膜或土工织物覆盖坡面等。深基坑开挖安全专项施工方案深基坑开挖安全专项施工方案l（三）基坑开挖及三）基坑开挖及支护支护l第二种情况：垂直第二种情况：垂直开挖或陡坡开挖需要支护的情况开挖或陡坡开挖需要支护的情况l开挖后边坡不稳定，或由于场地限制，无法放坡和预留开挖平台的情况。此类情况可采用钢管桩支护或土钉墙支护的方式。深基坑开挖安全专项施工方案深基坑开挖安全专项施工方案l（三）基坑开挖及三）基坑开挖及支护支护l第二种情况：垂直第二种情况：垂直开挖或陡坡开挖需要支护的情况开挖或陡坡开挖需要支护的情况l（1）钢管桩支
12、护l在沟槽开挖至设计标高后，打入3.5m4.5m的钢管桩，间距1m，打入基底土层深度不小于0.5m，依次排列3cm厚木板，钢管桩上部设置一横向钢管，与钢管桩采用十字扣件联接，横向钢管采用接头机件联接，横向支撑采用6m长的钢管支撑，保证钢管桩的稳定性，间距为2m，对于木板与桩之间的缝，采用方木嵌入。l本标段拟在场地受限，放坡不足的情况下采用钢管桩支护，以此避免土方坍塌造成人员伤害，如下图示意。深基坑开挖安全专项施工方案深基坑开挖安全专项施工方案l（三）基坑开挖及三）基坑开挖及支护支护l第二种情况：垂直第二种情况：垂直开挖或陡坡开挖需要支护的开挖或陡坡开挖需要支护的情况情况深基坑开挖安全专项施工方
13、案深基坑开挖安全专项施工方案l（三）基坑开挖及支护（三）基坑开挖及支护l第二种情况：垂直开挖或陡坡开挖需要支护的情况第二种情况：垂直开挖或陡坡开挖需要支护的情况l（2）土钉墙施工方法l本标段拟在开挖后边坡不稳定或坡度不足的情况下使用土钉墙支护。l土钉墙支护顺序：土钉墙支护要与基坑开挖紧密配合，各道工序实行平行作业，依次有序地进行：土方开挖边坡成型 安装土钉 注浆 挂钢筋网 焊加强筋 喷射砼深基坑开挖安全专项施工方案深基坑开挖安全专项施工方案l（三）基坑开挖及支护（三）基坑开挖及支护l第二种情况：垂直开挖或陡坡开挖需要支护的情况第二种情况：垂直开挖或陡坡开挖需要支护的情况l（2）土钉墙施工方法l
14、土钉墙支护总体方案为：挖掘机配合人工纵向分段、深度分层开挖边坡成型后（纵向分段开挖不超过20m，深度分层开挖为1.3m），土钉采用764.5mm钢花管，长度69米，纵横向间距为1.3m，重力法灌入水泥浆后，布设单层8mm钢筋网，网格间距3030cm，再喷射10cm厚C20喷射混凝土，形成锚网联合支护体系深基坑开挖安全专项施工方案深基坑开挖安全专项施工方案l（四）基坑降、排水（四）基坑降、排水l在基坑底的周边人工开挖排水沟,将基坑内积水排至集水井，集水井设在基坑角，尺寸为100100cm，在集水井处备一台100的水泵，将雨水及地下水排出，保证基底土不被水泡软；同时在基坑顶设挡水梗，保证在雨水的冲
15、刷下基坑内不会进水。深基坑开挖安全专项施工方案深基坑开挖安全专项施工方案l五、基坑监测巡视五、基坑监测巡视l为确保基坑的安全，基坑工程整个施工期内，每天均应有专人进行巡视检查。l（1）基坑巡视内容l基坑工程巡视检查应包括以下主要内容：l1）支护结构：l支护结构成型质量；l有无裂缝出现；l墙后土体有无沉陷、隆起、裂缝及滑移；l基坑有无涌土、流砂、管涌；l坑顶、坑底是否有积水，支护面上是否有地下水渗漏现象；l地下水位是否有上升趋势，积水坑内渗水流量是否变大等。深基坑开挖安全专项施工方案深基坑开挖安全专项施工方案l五、基坑监测巡视五、基坑监测巡视l2）施工工况l开挖后暴露的土质情况与岩土勘察报告有无
16、差异；l基坑开挖分段长度及分层厚度是否与设计要求一致，有无超长、超深开挖；l场地地表水、地下水排放状况是否正常，基坑降水设施是否运转正常；l基坑周围地面堆载情况，有无超堆荷载。l3）基坑周边环境l地下管道有无破损、泄露情况；l周边建（构）筑物有无裂缝出现；l周边道路（地面）有无裂缝、沉陷；深基坑开挖安全专项施工方案深基坑开挖安全专项施工方案l五、基坑监测巡视五、基坑监测巡视l4）监测设施l基准点、测点完好状况；l有无影响观测工作的障碍物；l监测元件的完好及保护情况。l（2）巡视的方法l巡视检查的检查方法以目测为主，可辅以锤、钎、量尺、放大镜等工器具以及摄像、摄影等设备进行。巡视检查应对自然条件、支护结构、施工工况、周边环境、监测设施等的检查情况进行详细记录。如发现异常，应及时通知委托方及相关单位。巡视检查记录应及时整理，并与仪器监测数据综合分析。深基坑开挖安全专项施工方案深基坑开挖安全专项施工方案l六六、安全保障体系、安全保障体系l1.安全生产方针安全生产方针l整个施工过程中，把安全作为施工永恒的主题，坚决执行“安全第一，预防为主”的方针，坚持“管生产必须管安全，谁主管谁负责”的原则，
