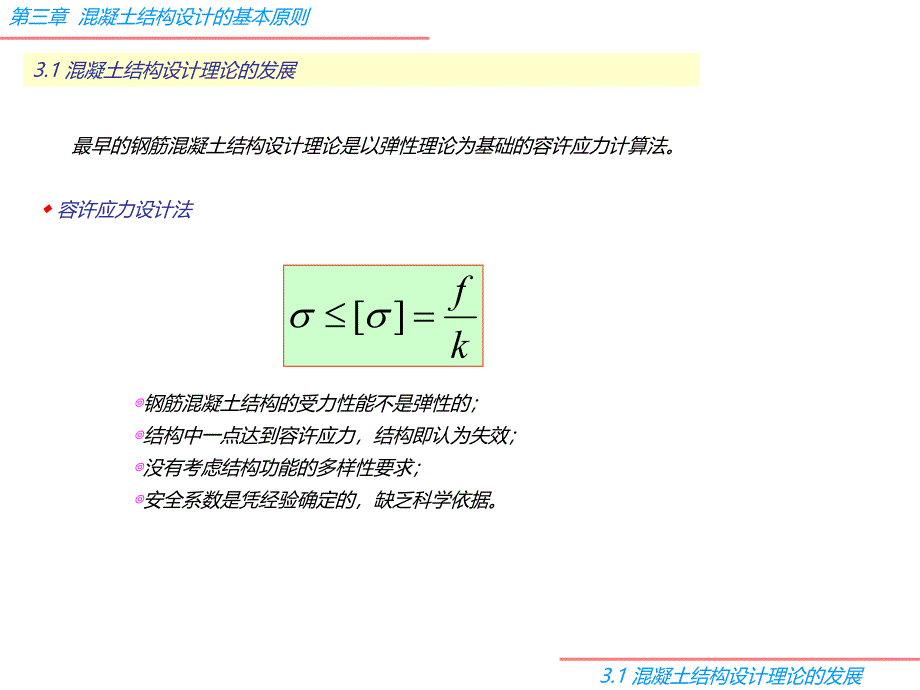

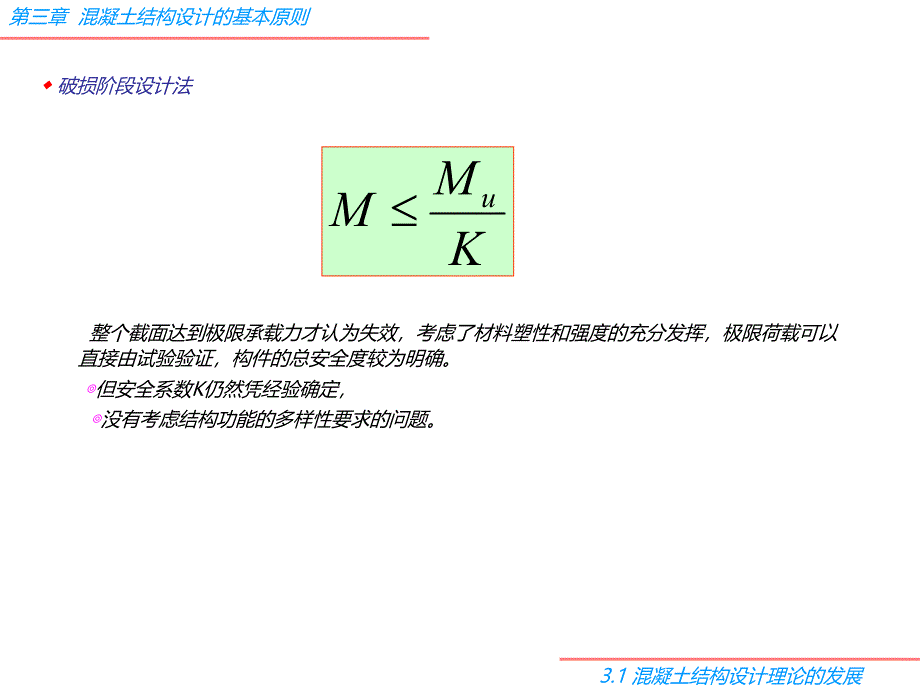

1、第三章 混凝土结构设计的基本原则第三章 混凝土结构设计的基本原则3.1 混凝土结构设计理论的发展3.1 混凝土结构设计理论的发展 最早的钢筋混凝土结构设计理论是以弹性理论为基础的容许应力计算法。容许应力设计法kf钢筋混凝土结构的受力性能不是弹性的；结构中一点达到容许应力，结构即认为失效；没有考虑结构功能的多样性要求；安全系数是凭经验确定的，缺乏科学依据。破损阶段设计法KMMu 整个截面达到极限承载力才认为失效，考虑了材料塑性和强度的充分发挥，极限荷载可以直接由试验验证，构件的总安全度较为明确。但安全系数K仍然凭经验确定，没有考虑结构功能的多样性要求的问题。第三章 混凝土结构设计的基本原则3.1
2、 混凝土结构设计理论的发展极限状态设计法 除要求对承载力极限状态进行设计外，还包括的挠度和裂缝宽度（适用性）的极限状态的设计。对于承载力极限状态，针对荷载、材料的不同变异性，不再采用单一的安全系数，而采用的多系数表达，)()(0，hbAkfkfMqkMssskcckuikqi 材料强度 fck 和 fsk 是根据统计后按一定保证率取其下限分位值，反映的材料强度的变异性。荷载值 qik 也尽可能根据各种荷载的统计资料，按一定保证率取其上限分位值。荷载系数 kqi，材料强度系数 kc 和 ks 仍按经验确定，但对于不同荷载的变异大小，可取不同的荷载系数。第三章 混凝土结构设计的基本原则3.1 混凝
3、土结构设计理论的发展以概率理论为基础的极限状态设计法 由于实际结构中的不确定性，因此无论如何设计结构，都会有失效的可能性存在，只是可能性大小不同而已。为了科学定量的表示结构可靠性的大小，采用概率方法是比较合理的。失效概率越小，表示结构可靠性越大。因此，可以用失效概率来定量表示结构可靠性的大小。结构可靠性的概率度量称为结构可靠度。当失效概率Pf小于某个值时，人们因结构失效的可能性很小而不再担心，即可认为结构设计是可靠的。该失效概率限值称为容许失效概率Pf。失效概率Pf=P(S R)第三章 混凝土结构设计的基本原则3.1 混凝土结构设计理论的发展第三章 混凝土结构设计的基本原则以概率论为基础的设计
4、方法分为三个水准：水准半经验半概率法:对影响结构安全的某些参数，主要是荷载和材料强度用数理统计进行分析，并与经验相结合，引入某些经验系数。水准近似概率法：将结构抗力R与荷载效应S作为两个随机变量，按给定的概率分布来估算是小概率或可靠指标，且采用平均值和标准差两个统计参数，对设计表达式进行线化处理。水准全概率法：以全部基本随机变量（或随机过程）的联合分布为基础的概率分布方法，目前此处于研究阶段。3.1 混凝土结构设计理论的发展3.2极限状态3.2 极限状态结构上的作用及结构抗力 直接作用：荷载 间接作用：混凝土的收缩、温度变化、基础的差异沉降、地震等 作用在结构上并使结构产生内力（如弯矩、剪力、
5、轴向力、扭矩等）、变形、裂缝等作用称为作用效应或荷载效应（Action(Load)Effect）。第三章 混凝土结构设计的基本原则3.2极限状态荷载的分类按作用时间的长短和性质，荷载分为三类：1.永久荷载在结构设计使用年限内，其值不随时间而变化，或其变化与平均值相比可以忽略不计，或其变化是单调的并能趋于限值的荷载。2.可变荷载在结构设计基准期内其值随时间而变化，其变化与平均值不可忽略的荷载。3.偶然荷载在结构设计基准期内不一定出现，但一旦出现其值很大且作用时间很短的荷载。第三章 混凝土结构设计的基本原则3.2极限状态荷载的标准值（Characteristic Value）1.定义将荷载视为随机
6、变量，采用数理统计的方法加以处理而得到的具有一定概率的最大荷载值2.确定a.结构的自重可根据结构的设计尺寸和材料的重力密度确定；b.可变荷载常与时间有关，在缺少大量统计材料的条件下，可近似按随机变量来考虑；第三章 混凝土结构设计的基本原则3.2 极限状态S荷载（作用）效应 结构上的各种作用（如荷载、不均匀沉降、温度变形、收缩变形、地震等）产生的效应总和（如弯矩M、轴力N、剪力V、扭矩T、挠度 f、裂缝宽度 w 等）S R 失效结构力学的主要内容本课程的主要内容第三章 混凝土结构设计的基本原则3.2极限状态结构的极限状态可用下面的极限状态函数表示：Z=R-S对应的：Z=R-S0 时，结构处于可靠
7、状态；Z=R-S=0时，结构达到极限状态；Z=R-S0时，结构处于失效（破坏）状态。在结构设计中，不仅仅只考虑结构的承载能力，有时还要考虑结构的适用性和耐久性，则极限状态方程可推广为：),(21nxxxgZ第三章 混凝土结构设计的基本原则3.2极限状态结构的功能要求 1.结构的安全等级 安全等级安全等级破坏后的影响破坏后的影响程度程度建筑物的类型建筑物的类型一级一级很严重很严重重要的建筑物重要的建筑物二级二级严重严重一般的建筑物一般的建筑物三级三级不严重不严重次要的建筑物次要的建筑物第三章 混凝土结构设计的基本原则3.2极限状态2.结构的设计使用年限结构的设计使用年限是指设计规定的结构或结构构
8、件不需要进行大修即可按达到其预定功能的使用时期。设计年限可按建筑结构可靠度设计统一标准确定，也可经过主管部门的批准按业主的要求确定。一般建筑结构的设计使用年限为50年。注意：区别建筑物的设计使用年限与建筑物的使用寿命。第三章 混凝土结构设计的基本原则3.2极限状态3.结构的功能安全性、适用性、耐久性安全性Safety 如（MMu）结构在预定的使用期间内（一般为50年），应能承受在正常施工、正常使用情况下可能出现的各种荷载、外加变形（如超静定结构的支座不均匀沉降）、约束变形（如温度和收缩变形受到约束时）等的作用。在偶然事件（如地震、爆炸）发生时和发生后，结构应能保持整体稳定性，不应发生倒塌或连续
9、破坏而造成生命财产的严重损失。第三章 混凝土结构设计的基本原则3.2极限状态适用性Serviceability 如（f f）结构在正常使用期间，具有良好的工作性能。如不发生影响正常使用的过大的变形（挠度、侧移）、振动（频率、振幅），或产生让使用者感到不安的过大的裂缝宽度。耐久性Durability 如（wmax wmax）结构在正常使用和正常维护条件下，应具有足够的耐久性。即在各种因素的影响下（混凝土碳化、钢筋锈蚀），结构的承载力和刚度不应随时间有过大的降低，而导致结构在其预定使用期间内丧失安全性和适用性，降低使用寿命。第三章 混凝土结构设计的基本原则3.2 极限状态3.2.3 结构功能的极限
10、状态Limit State结构能够满足功能要求而良好地工作，则称结构是“可靠”的或“有效”的。反之，则结构为“不可靠”或“失效”。区分结构“可靠”与“失效”的临界工作状态称为“极限状态”整个结构或结构的一部分超过某一特定状态就不能满足设计指定的某一功能要求，这种状态称为该功能的极限状态。表4.1 钢筋混凝土简支梁的可靠、失效和极限状态概念结构的功能可靠极限状态失效安全性受弯承载力M Mu适用性挠度变形f f耐久性裂缝宽度wmax wmax第三章 混凝土结构设计的基本原则承载力能力极限状态 Ultimate Limit State超过该极限状态，结构就不能满足预定的安全性功能要求 结构或构件达到
11、最大承载力（包括疲劳）结构整体或其中一部分作为刚体失去平衡（如倾覆、滑移）结构塑性变形过大而不适于继续使用 结构形成几何可变体系（超静定结构中出现足够多塑性铰）结构或构件丧失稳定（如细长受压构件的压曲失稳）3.2 极限状态第三章 混凝土结构设计的基本原则3.2 极限状态正常使用极限状态 Serviceability Limit State超过该极限状态，结构就不能满足预定的适用性和耐久性的功能要求。过大的变形、侧移（影响非结构构件、不安全感、不能正常使用（吊车）等）；过大的裂缝（钢筋锈蚀、不安全感、漏水等）；过大的振动（不舒适）；其他正常使用要求。承载能力极限状态结构的安全性正常使用极限状态结
12、构的适用性和耐久性可靠水平高可靠水平低结构设计程序（进行验算）第三章 混凝土结构设计的基本原则3.3 结构的可靠度、可靠指标和目标可靠指标3.3 结构的可靠度、可靠指标和目标可靠指标结构设计中的不确定性 2)(81lqgMa.恒载 g与构件尺寸、材料容重等有关b.活载 q的数值是随时在变化的c.计算跨度 l 的不准确bfAfhAfMcsysydu5.010a.材料强度 fy 和 fc 的离散b.截面尺寸h0和 b 的施工误差c.gd的随机性uMM 不一定安全（可靠）!g+q虽然设计保证Undetermined Factors in Design第三章 混凝土结构设计的基本原则结构的可靠性rel
13、iability 可靠性安全性、适用性和耐久性的总称结构的可靠度：结构可靠性的概率度量，即结构在设计使用年限内，在正常条件下，完成预定功能的概率。用可靠概率ps(结构处于可靠状态下的概率)来描述。是指结构在规定的时间内，规定的条件下，完成预定功能的能力。结构的设计使用年限正常设计、正常施工、正常使用和维护条件fspp1Pf:失效概率(Probability of failure),指结构结构处于失效状态下的概率。第三章 混凝土结构设计的基本原则3.3 结构的可靠度、可靠指标和目标可靠指标Z =R -S若仅以荷载效应S，结构构件抗力R作为两个基本随机变量，服从正态分布，功能函数表示为标准差S、R
14、平均值分别为S、R重叠区的大小反映了抗力R和荷载效应S之间的概率关系，即结构的失效概率从结构安全的角度，提高结构构件的抗力R，减小抗力R和荷载效应S的离散程度，可以提高结构的可靠程度，即提高R S，减小R、S可使失效概率降低。f(r,s)S，RSRSRmR-mS第三章 混凝土结构设计的基本原则3.3 结构的可靠度、可靠指标和目标可靠指标 f(Z)bszmzpfZ=R-SZ0则pf=P(Z0)=P(R S)0)(dzZfZZfp22SRSR称为可靠指标，与失效概率pf之间有一一对应的关系。22SRZSRZ设S、R都服从正态分布，平均值为S、R，标准差S、R。令 Z=R-SZ是服从正态分布的随机变
15、量可靠指标 reliability index第三章 混凝土结构设计的基本原则3.3 结构的可靠度、可靠指标和目标可靠指标目标可靠指标结构按承载能力极限状态设计时，要保证其完成预定功能的概率不低于某一允许水平而要求设计所达到的可靠指标，称为目标可靠指标。注意：是在随机变量成正态分布且极限状态方程为线性时得出的，所以用公式计算可靠指标的前提是：随机变量服从正态分布且极限状态方程线性。第三章 混凝土结构设计的基本原则3.3 结构的可靠度、可靠指标和目标可靠指标2、与破坏性质有关；由于结构延性破坏和脆性破坏的性质不同，前者有明显预兆，可及时采取补救措施，目标可靠指标可定的稍低一些；后者为突发性破坏，
16、破坏前无明显预兆，目标可靠指标应定的高一些。破坏类型破坏类型安全等级安全等级一级一级二级二级三级三级延性破坏延性破坏3.73.22.7脆性破坏脆性破坏4.23.73.2结构构件承载力极限状态的目标可靠指标1、与结构安全级别有关；3、与不同的极限状态有关。第三章 混凝土结构设计的基本原则3.3 结构的可靠度、可靠指标和目标可靠指标3.4 极限状态设计表达式3.4 极限状态设计表达式 针对直接采用可靠指标进行设计的复杂性和困难性，提出了实用设计表达式。该方法不用单一的安全系数的表达式，而是将影响结构安全的因素（荷载、材料、截面尺寸、计算方法等）视为随机变量，应用数量统计的概率方法进行分析，采用以荷载和材料强度的标准值以及相应的“分项系数”来表达的方式。一.荷载的代表值二.材料强度的标准值三.规范采用的分项系数四.承载能力极限状态设计表达式五.正常使用极限状态设计表达式第三章 混凝土结构设计的基本原则荷载标准值是荷载的基本代表值。指结构构件在使用期间的正常情况下可能出现的最大荷载值，采用数理统计的方法确定的具有一定概率的最大荷载值称为荷载的标准值Sk。f(S)SSkSv1-vasss)1(s
