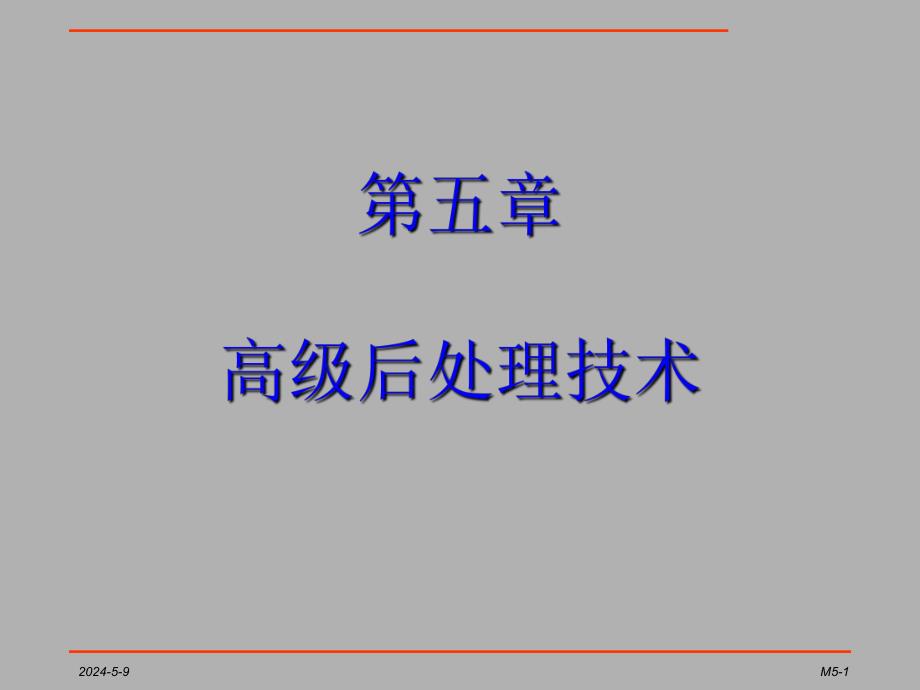

《第五章 高级后处理技术.ppt》由会员分享，可在线阅读，更多相关《第五章 高级后处理技术.ppt（32页珍藏版）》请在第壹文秘上搜索。

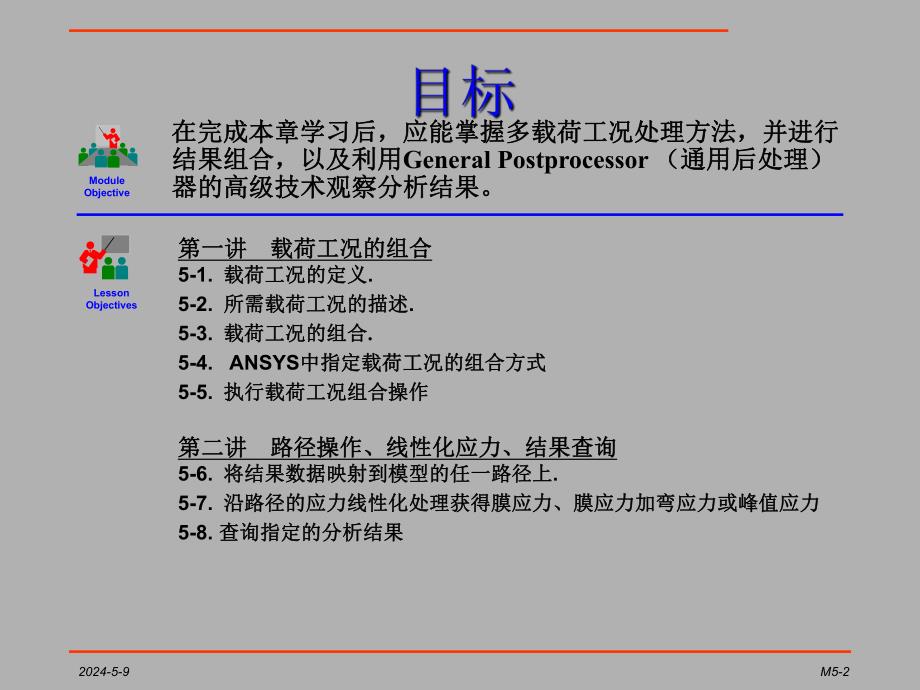

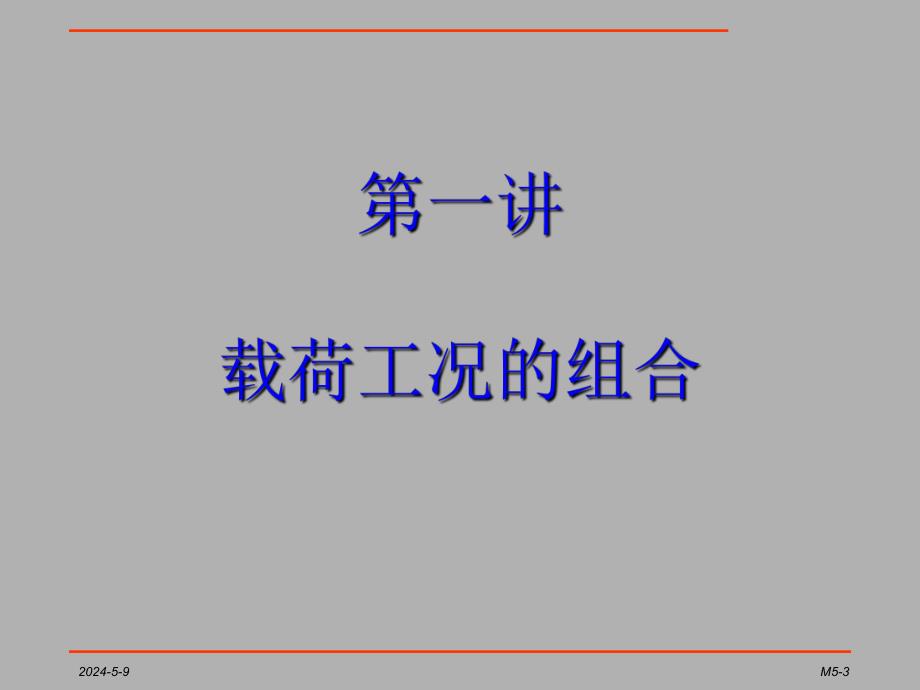

1、2024-5-9M5-12024-5-9M5-2在完成本章学习后，应能掌握多载荷工况处理方法，并进行在完成本章学习后，应能掌握多载荷工况处理方法，并进行结果组合，以及利用结果组合，以及利用General Postprocessor（通用后处理）通用后处理）器的高级技术观察分析结果。器的高级技术观察分析结果。ModuleObjective第一讲第一讲 载荷工况的组合载荷工况的组合5-1.载荷工况的载荷工况的定义定义.5-2.所需载荷工况的描述所需载荷工况的描述.5-3.载荷工况的组合载荷工况的组合.5-4.ANSYS中中指定载荷工况的组合方式指定载荷工况的组合方式 5-5.执行载荷工况执行载荷工
2、况组合操作组合操作第二讲第二讲 路径操作、线性化应力、结果查询路径操作、线性化应力、结果查询 5-6.将将结果数据映射到模型的任一路径上结果数据映射到模型的任一路径上.5-7.沿路径沿路径的应力线性化处理获得膜应力、膜应力加弯应力或峰值应力的应力线性化处理获得膜应力、膜应力加弯应力或峰值应力5-8.查询指定的分析结果查询指定的分析结果LessonObjectives 2024-5-9M5-3M5-4 5-1.定义载荷工况定义载荷工况 一个载荷工况就是一组给定了任意参考号的结果数据。一个载荷工况就是一组给定了任意参考号的结果数据。举例：举例：载荷工况载荷工况 1=load step 2,subs
3、tep 5 的一组结果的一组结果载荷工况载荷工况 2=在时刻在时刻 9.32 时的一组结果时的一组结果ObjectiveDefinitionM5-5 5-2.所需载荷工况的描述所需载荷工况的描述如果要对两组完整的结果数据进行运算，就需要利用载荷工况。例如果要对两组完整的结果数据进行运算，就需要利用载荷工况。例如，比较两组数据找出最大值并存储起来。如，比较两组数据找出最大值并存储起来。ObjectiveM5-65-3.载荷工况的组合载荷工况的组合 载荷工况的组合就是在载荷工况的结果数据之间进行运算处载荷工况的组合就是在载荷工况的结果数据之间进行运算处理，即当前处于数据库的载荷工况结果数据和另一独
4、立结果理，即当前处于数据库的载荷工况结果数据和另一独立结果文件中的载荷工况结果数据之间进行运算。文件中的载荷工况结果数据之间进行运算。ObjectiveDefinitionM5-75-4.ANSYS中指定载荷工况的组合方式中指定载荷工况的组合方式ObjectiveProcedure1.2.3.M5-85-5.执行载荷工况组合操作执行载荷工况组合操作 执行载荷工况组合操作执行载荷工况组合操作1.定义载荷工况定义载荷工况 Main Menu:General Postproc Load Case Create Load Case a.指定载荷工况数据来源（一般选指定载荷工况数据来源（一般选“Resu
5、lts file”,即以前的载即以前的载荷工况运算创建的载荷工况文件）荷工况运算创建的载荷工况文件）b.单击单击OK.ObjectiveProcedure1.2.3.M5-9假定在第假定在第a步中选择了步中选择了“Results file”,那么：那么：c.指定参考名指定参考名*.*或参考号，载荷步号和子步号或参考号，载荷步号和子步号d.单击单击OK.*名字必须在此之前定义，并与载荷工况参考号相对应名字必须在此之前定义，并与载荷工况参考号相对应M5-102.将一系列数据读入数据库。将一系列数据读入数据库。Main Menu：General Postproca.指定读入的结果数据，并可反复读入你
6、需要的次数。指定读入的结果数据，并可反复读入你需要的次数。b.Main Menu：General Postproc Load Case Read Load Casec.指定载荷工况参考名或参考号指定载荷工况参考名或参考号d.单击单击OK.M5-113.执行需要的运算。执行需要的运算。Main Menu：General Postproc Load Case 选取需要的运算并执行运算选取需要的运算并执行运算*注意：对应简单的运算，像注意：对应简单的运算，像add（加）和加）和 Substract（减），忽略减），忽略“LCASE2”和和“OPER2”。”LCASE1”时你将要组合到数据库重时你将要
7、组合到数据库重的载荷工况号。的载荷工况号。M5-12这里，讲解如何生成一个载荷工况并在两个载这里，讲解如何生成一个载荷工况并在两个载荷工况之间的加法运算。荷工况之间的加法运算。1.从孔板的多个载荷步结果文件中恢复数从孔板的多个载荷步结果文件中恢复数据据(loadstep)。2.创建两个载荷工况，每个创建两个载荷工况，每个load step 对应对应一个载荷工况。一个载荷工况。3.将两载荷工况执行加法运算。将两载荷工况执行加法运算。4.依据需要进行其它载荷工况的运算操作。依据需要进行其它载荷工况的运算操作。5.存储数据库。存储数据库。M5-13 在该练习中，你将组合上面练习中创建在该练习中，你将
8、组合上面练习中创建的载荷工况，并会如何组合结果数据。的载荷工况，并会如何组合结果数据。1.用用“lcasses”为作业名进入为作业名进入ANSYS程序。程序。2.恢复恢复multld.db（从上面练习），并将从上面练习），并将multld.rst 复制到复制到 lcase.rst中，或者恢复中，或者恢复lcase.db1（提供的）文件，如果你恢复的是提供的）文件，如果你恢复的是lcase.db1文件，必须保证文件，必须保证lcase.rst（也是提也是提供好的）文件存在于你当前的工作目录中。供好的）文件存在于你当前的工作目录中。3.画单元，将温度载荷计算结果数据中左上角画单元，将温度载荷计算结
9、果数据中左上角（节点（节点180）处的水平）处的水平(X)存入参数（存入参数（load case 1）。）。a.读入第读入第1组结果数据组结果数据b.获取变量数据获取变量数据1)选取结果数据选取结果数据2)选取节点结果选取节点结果c.指定参数名：在节点指定参数名：在节点180处对应于处对应于“ux-temp”.ExerciseM5-144.将压力计算结果数据中左上角（节点将压力计算结果数据中左上角（节点180）处的水平）处的水平(X)存入参存入参数数(load case2)。a.读入下一组结果数据读入下一组结果数据b.获取变量数据获取变量数据c.指定参数名：在节点指定参数名：在节点180处对应
10、于处对应于“ux-press”5.将角速度旋转计算结果数据中左上角（节点将角速度旋转计算结果数据中左上角（节点180）处的水平）处的水平(X)存入参数存入参数(load case3)。a.读入下一组结果数据读入下一组结果数据b.获取变量数据获取变量数据c.指定参数名：在节点指定参数名：在节点180处对应于处对应于“ux-omeg”M5-156.创建创建load case 11,12和和13，分别对应于，分别对应于load step 1,2和和3。a.读入第读入第1组结果数据组结果数据b.创建创建load case 11，对应于对应于load step1.c.创建创建load case 12，对
11、应于对应于load step2.d.创建创建load case 13，对应于对应于load step3.7.将将load case11,12和和13加到数据库中去。加到数据库中去。加加load case11,12和和13到已存在的数据库中去。到已存在的数据库中去。8.画求和结果，并验证节点画求和结果，并验证节点180处的处的ux总和等于总和等于ux-temp+ux-press+ux-omeg.2024-5-9M5-16M5-17 5-6.将结果数据映射到模型的任一条路径上将结果数据映射到模型的任一条路径上 通用后处理器能够将结果数据映射到模型的任一路径上通用后处理器能够将结果数据映射到模型的任
12、一路径上应用应用 沿路径对结果数据执行代数运算和分析运算（包括沿路径对结果数据执行代数运算和分析运算（包括sin/cos/asin/acos,log等运算）等运算）可以观察到某项结果数据沿路径的变化情况。可以观察到某项结果数据沿路径的变化情况。v 注意：路径操作只对二维或者三维实体单元有效，对线单元，如注意：路径操作只对二维或者三维实体单元有效，对线单元，如beam,link 或或 spar 单元不存在路径操作。单元不存在路径操作。ObjectiveM5-18将结果数据映射到一条路径上将结果数据映射到一条路径上 1.定义路径定义路径 Main Menu:General Postprocesso
13、r Path Operations Define Path By Nodes OR On Working Planea.拾取拾取2到到1000个节点或位置来定义模型上的路径。个节点或位置来定义模型上的路径。b.单击单击OK。Procedure1.2.3.M5-19选择路径描述。单击选择路径描述。单击OK后，路径状态显示出来。后，路径状态显示出来。a.定义路径名定义路径名b.单击单击OK。M5-20进行路径选项设置进行路径选项设置Main Menu:General Postprocessor Path Operations Define Path Path Optionsa.指定两点间的映射方法
14、指定两点间的映射方法b.在域内指定非连续映射。在域内指定非连续映射。M5-212.将结果数据映射到路径上将结果数据映射到路径上Main Menu:General Postprocessor Path Operations Map onto Patha.选取一项选取一项(Item)结果数据作为映射对象。选取的数项将在这里显结果数据作为映射对象。选取的数项将在这里显示示b.给该数据项给该数据项(Item)指定一个标识符指定一个标识符(label)c.单击单击OKd.如果需要（定义多项数据到该路径上）重复步骤如果需要（定义多项数据到该路径上）重复步骤a到到c.M5-22路径绘图：路径绘图：Utili
15、ty Menu:PlotCtrls Symbolsa.选择选择Individualb.选择选择Miscellaneous onlyc.单击单击OK.M5-23d.打开打开Display all defined paths 开关开关e.单击单击OK.M5-24定义组成路径的节点，称为定义组成路径的节点，称为OUTLET在柱坐标系定义组成路径的节点在柱坐标系定义组成路径的节点M5-253.观察路径结果观察路径结果Main Menu:General Postprocessor Path Operationsa.绘制路径图，选择菜单项目绘制路径图，选择菜单项目Plot Path Items-On Gr
16、aph or On Geometry。绘制列表，选择菜单选项绘制列表，选择菜单选项List Path Itemsb.蓝条显示项指定为绘图或列表显示项。蓝条显示项指定为绘图或列表显示项。c.单击单击OKM5-26速率举例曲线速率举例曲线 确定项距离曲线确定项距离曲线M5-27 5-7.沿路径的应力线性化处理获得膜应力、膜应力加弯应力或峰值应力沿路径的应力线性化处理获得膜应力、膜应力加弯应力或峰值应力 压力容器和类似的应用往往需要知道压力容器和类似的应用往往需要知道 membrane（膜应力），膜应力），membrane（膜应力）膜应力）bending（弯应力），以及弯应力），以及 peak（峰峰值）应力，通用后处理可沿路径进行应力线性化分析获得这些数值）应力，通用后处理可沿路径进行应力线性化分析获得这些数据。据。ObjectiveM5-28观察应力线性化结果：观察应力线性化结果：Main Menu:General Postprocessor Path Operationa.选取菜单项选取菜单项linearlized strs,将得到膜和膜加弯线性化应力的将得到膜和膜加弯线性化应力的图形。
