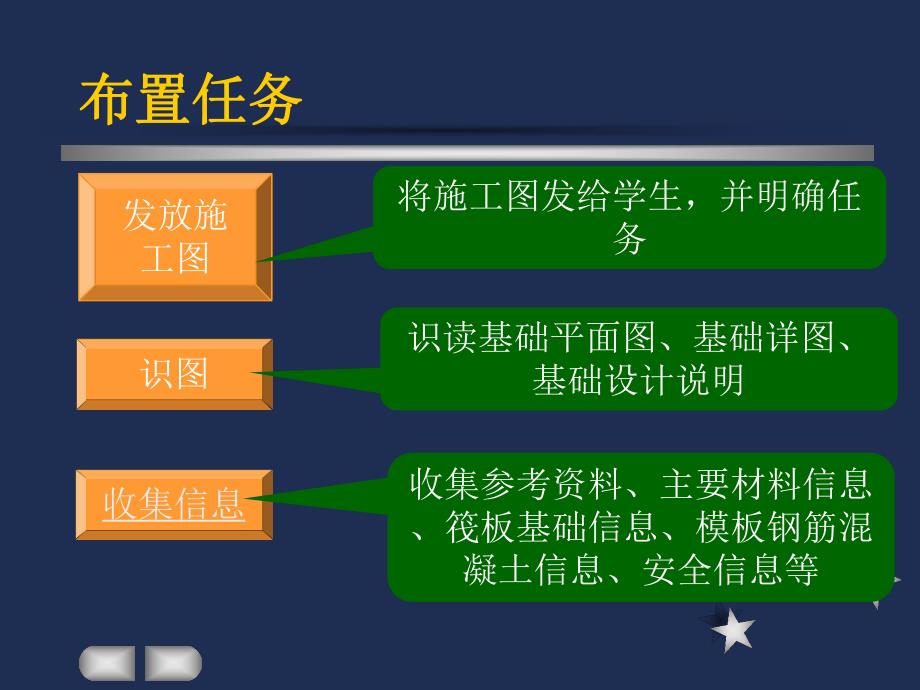

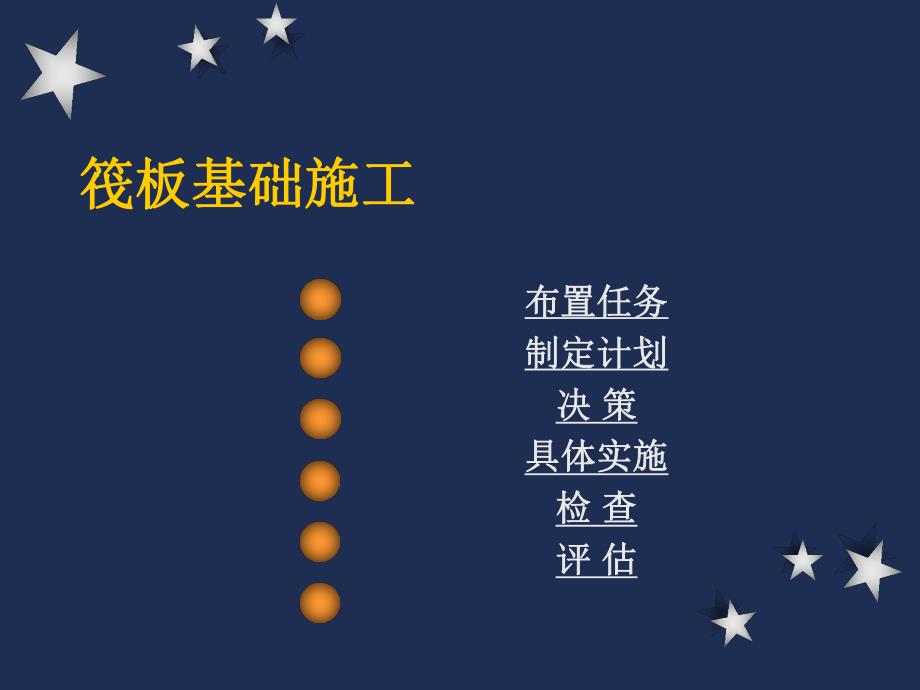

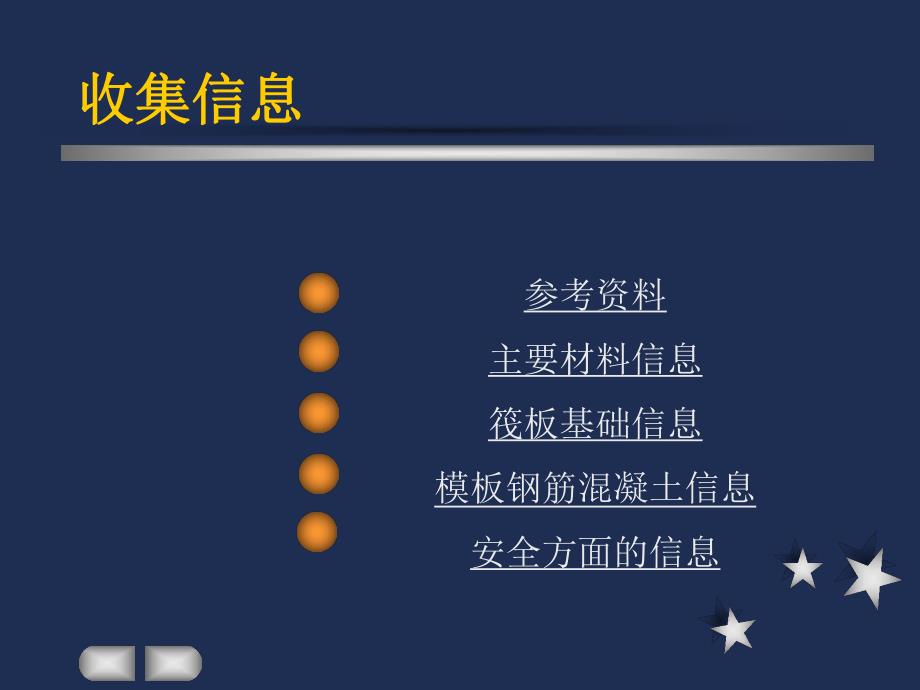

1、筏板基础施工筏板基础施工布置任务布置任务制定计划制定计划决决 策策具体实施具体实施 检检 查查评评 估估收集信息布置任务布置任务发放施工图识图将施工图发给学生，并明确任务识读基础平面图、基础详图、基础设计说明收集参考资料、主要材料信息、筏板基础信息、模板钢筋混凝土信息、安全信息等收集信息收集信息参考资料主要材料信息筏板基础信息模板钢筋混凝土信息 安全方面的信息参考资料参考资料建筑施工教材 学院自编建筑地基基础工程施工质量验收规范GB502022002；建筑工程施工质量验收统一标准GB503002001；四川省地基与基础施工工艺规程（本院主编）实用高层建筑施工手册中国建筑工业出版社 江正荣主编高
2、层建筑施工第二版 中国建筑工业出版社 赵志缙 赵帆主编高层建筑施工中国建筑工业出版社建筑材料教材建筑识图与构造教材建筑施工组织教材 蔡雪峰主编建筑工程技术资料管理教材 李辉主编主要材料信息主要材料信息布置任务收集信息主要材料信息钢筋混凝土模板钢筋钢筋（1）钢筋必须有出厂合格证和出厂检验报告，进场的每捆（盘）钢筋（丝）必均应有标牌，一般不少于两个标牌，标牌上应有供方厂标、钢号、炉罐（批）号等标记。（2）验收时还要查对标牌和进行外观检查。标牌上的标记应与产品合格证和出厂检验报告上的相关内容一致。钢筋的外观检查，要求钢筋平直、无损伤、表面不得有裂纹、油污、颗粒状或片状老锈。（3）进入施工现场的钢筋，
3、必须严格按批分等级、钢号、直径等挂牌存放。钢筋应尽量放入库房或料棚内。露天堆放时，应选择地势较高、平坦、坚实的场地。钢筋的堆放应架空，离地不小于200mm。还应考虑排水设施。加工好的钢筋要分工程名称和构件名称、编号、挂牌堆放整齐。混凝土混凝土（1）混凝土由水泥、砂、石、水、外加剂、矿物掺合料等组成（2）大体积混凝土结构多选用矿渣硅酸盐水泥。水泥进场使用前，应分批对其强度、安定性进行复验。（3）施工中对混凝土施工配料应严格控制。（4）外加剂、掺合料的使用（5）混凝土试件的抽取模板模板（1）模板系统一般由模板、支架和紧固件三部分组成。模板提供了平整的板面，支架是解决好支撑问题，紧固件则是使模板相互
4、之间的连接可靠。模板系统所用材料，主要有钢材、木质类材料（包括木板、胶合板）、竹材、塑料、玻璃钢、铝合金等。（2）定型组合钢模是常用的模板系统之一，它不仅可以在现场散拼散装，还可以预拼为大块模板或某种定型模板再进行吊运安装，因而有较强的适用性，但定型组合钢模板的施工工效不高。定型组合钢模板由模板、连接件和支承件组成。其中模板包括平面模板（代号P）、阴角模板（代号E）、阳角模板（代号Y）和连接角模（代号J）。筏板基础方面的信息筏板基础方面的信息 筏板基础又称筏片、筏形基础，由底板、梁等整体构成。筏板基础又分为平板式和梁板式两类，在外形和构造上像倒置的钢筋混凝土无梁楼盖和肋形楼盖。而梁板式又有两种
5、形式：一种是梁在板的底下埋入土内；一种是梁在板的上面。平板式基础一般用于荷载不大，柱网较均匀且间距较小的情况。梁板式基础用于荷载较大的情况。这种基础整体性好，抗弯强度大，可充分利用地基承载力，调整上部结构的不均匀沉降。适用于土质软弱不均匀而上部荷载又较大的情况，在多层和高层建筑中被广泛采用。模板工程、钢筋工程、混凝土模板工程、钢筋工程、混凝土工程的信息工程的信息布置任务收集信息模板工程、钢筋工程、混凝土工程信息模板工程钢筋工程混凝土工程模板工程模板工程模板工程 模板安装模板拆除拆模顺序与要求模板安装要求模板拆除要求，包括侧模和底模拆模顺序一般是先侧模后底模。重大复杂的模板拆除，应编制好专门的拆
6、除方案 模板安装模板安装（1）模板安装中，应对模板及其支架进行观察和维护。发生异常情况时，应按施工技术方案及时进行处理。（2）安装现浇结构的上层模板及其支架时，下层楼板应具有承受上层荷载的承载能力，或加设支架；上、下支架的立柱应对准，并铺设垫板。（3）模板的接缝不应漏浆；在浇筑混凝土前，木模板应浇水湿润，但模板内不得积水。（4）模板与混凝土的接触面应清理干净并涂刷隔离剂，但不得采用影响结构性能或妨碍装饰工程施工的隔离剂。在涂刷隔离剂时，不得沾污钢筋和混凝土接槎处。（5）浇筑混凝土前，模板内的杂物应清理干净。（6）对清水混凝土工程及装饰混凝土工程，应使用能达到设计效果的模板。（7）固定在模板上的
7、预埋件、预留孔和预留洞均不得遗漏，且应安装牢固。模板拆除模板拆除 拆除模板混凝土就必须有一定的强度，同时还应注意不能因为拆除模板而使结构或构件的表面棱角受损坏。模板拆除的时间与结构构件的特性、施工气温、混凝土施工中采取的措施等有关。模板拆除必须结合具体的施工情况，以设计要求的或施工规范规定的混凝土强度为拆模依据。（1）侧模板的拆除侧模板的拆除，只需要混凝土强度达到能保证其表面及棱角不会因拆除模板而损坏即可。（2）底模板的拆除底模板的拆除，如设计无具体要求，应在混凝土强度达到相应规定后方可进行。拆模顺序与要求拆模顺序与要求 模板及其支架拆除的顺序及安全措施应按施工技术方案执行。拆模顺序一般是先侧
8、模后底模。重大复杂的模板拆除，应编制好专门的拆除方案。多层梁板结构模板支架的拆除，应按下列要求进行：上层楼板正在施工时，下层的支架不得拆除。再下一层的支架，可拆除一部分，跨度4m及4m以上的梁应保留其支架，且间距不得大于3m。模板拆除时，不应对楼层形成冲击荷载。拆除的模板和支架宜分散堆放并及时清运。已拆除模板及其支架的结构，应在混凝土强度达到设计的混凝土强度标准值后才能承受全部使用荷载。当承受施工荷载产生的效应比使用荷载更为不利时，必须经过核算，加临时支撑。为使拆模方便，模板应清理干净和涂刷隔离剂。施工现场的模板应统一堆放整齐，要对模板进行维修和保养。钢筋工程钢筋工程钢筋工程 钢筋加工形式钢筋
9、的连接形式与接头要求钢筋配料钢筋代换冷拉、冷拔，调直、切断、除锈，弯曲成型，绑扎、焊接，机械连接绑扎连接、焊接连接与机械连接接头计算依据、计算公式钢筋代换原则，钢筋代换注意事项钢筋加工形式钢筋加工形式冷拉、冷拔调直、切断、除锈弯曲成型绑扎焊接机械连接钢筋配料钢筋配料1外包尺寸 结构施工图中所标注的钢筋尺寸一律是外包尺寸，即钢筋外边缘至外边缘之间的长度。2量度差值 钢筋加工中需要进行弯曲。钢筋弯曲后，外边缘增长，内边缘缩短，但中心线长度不会发生变化。这样，钢筋的外包尺寸与钢筋中心线长度之间存在一个差值，这个差值称为量度差值。3弯钩增加长度4箍筋弯钩增加值5钢筋下料 是根据需要将钢筋切断成一定长度
10、的直线段。钢筋的下料长度就是钢筋的中心线长度。计算钢筋下料长度可按以下公式进行：钢筋下料长度外包尺寸量度差值+弯钩增加长度（箍筋弯钩增加值）钢筋代换钢筋代换.钢筋代换原则（）等强度代换。不同级别钢筋的代换，按拉力相等的原则进行。（2）等面积代换。相同级别钢筋的代换，按面积相等的原则进行。钢筋代换后，有时由于受力钢筋根数增多而使钢筋排数增加，这样构件截面的有效高度h。减少，截面强度降低。通常对这种影响可凭经验适当增加钢筋面积，然后再作截面强度复核。2.钢筋代换注意事项 混凝土工程混凝土工程混凝土工程 混凝土的现场搅拌商品混凝土泵送混凝土在施工现场按混凝土施工配合比将各种原材料用混凝土搅拌机均匀拌
11、和成为符合相应技术要求的混凝土 商品混凝土是指由专门的混凝土生产企业进行配合并送至施工现场的混凝土 泵送混凝土施工是指在浇筑混凝土时采用混凝土泵输送混凝土 混凝土的现场搅拌混凝土的现场搅拌1混凝土的现场搅拌（1）混凝土搅拌机（2）现场搅拌站设置（3）搅拌作业 2混凝土的现场运输（1）运输要求（2）运输工具（3）运输时间 3混凝土的浇筑（1）混凝土浇筑前的准备工作（2）混凝土浇筑的一般要求（3）施工缝的留设与处理（4）混凝土振捣 4混凝土的养护：养护方法有：标准养护、自然养护、蒸汽养护、蓄热养护等 商品混凝土、泵送混凝土施工商品混凝土、泵送混凝土施工1概述 2原材料选择（1）水泥（2）粗骨料（3
12、）细骨料（4）外掺混合材料和外加剂 3泵送混凝土配合比设计4泵送混凝土的施工（1）准备工作（2）输送管的铺设与固定（3）混凝土泵车的布置（4）泵送作业注意点施工顺序筏板基础工程施工方面的信息筏板基础工程施工方面的信息布置任务收集信息筏板基础施工信息施工要点施工顺序施工顺序定位放线土方开挖地基验槽垫层施工抄平放线模板工程施工钢筋工程施工混凝土工程施工混凝土工程施工要点施工要点钢筋工程模板工程安全方面的信息安全方面的信息布置任务收集信息安全方面的信息模板施工安全技术钢筋施工安全技术混凝土施工安全技术模板施工安全技术模板施工安全技术（1）进入施工现场的所有人员必须戴好安全帽。（2）工作中应防止工具落
13、下伤人。雨雪霜后应先清扫施工现场,略干后不滑时再进行工作.（3）二人抬运模板时要互相配合、协同工作。传递模板、工具应用运输工具或绳子系牢后升降，不得乱扔。装拆时，上下应有人接应，钢模板及配件应随拆运送（4）支撑、过程中，如需中途停歇，应将支撑、搭头、柱头板等钉牢。（5）拆除模板一般用长撬棍。人不许站在正在拆除的模板上。在组合钢模板上架设的电线和使用电动工具，应用36V 低压电源或采取其他有效措施。钢筋施工安全技术钢筋施工安全技术钢筋加工钢筋加工机械安装应稳固，外作业应设置机棚，机旁应有堆放原料、半成品的场地；加工较长的钢筋时，应有专人帮扶，要听从操作人员的指挥；钢筋加工完毕，应堆放好成品，清理
14、好场地，并切断电源，锁好电闸；钢筋焊接焊机必须接地，导线和焊钳接导处绝缘必须可靠；焊接变压器不得超负荷运行，变压器升温不得超过60；点焊、对焊时必须开放冷却水，焊机出水温度不得超过40，排水量应符合要求。天冷时应放尽焊机内存水，以免冻塞；对焊机闪光区域，须设铁皮隔挡焊接时禁止其他人员停留在闪光区范围内，以防火花烫伤焊机工作范围内严禁堆放易燃物品，以免引起火灾室内电弧焊时，应有排气装置焊工操作地点相互之间设挡板，以防弧光刺伤眼睛 混凝土施工安全技术混凝土施工安全技术垂直运输设备的规定 混凝土机械 混凝土搅拌机的安全规定 混凝土泵送设备作业的安全事项 混凝土振捣器的使用规定安全准备工作编制施工方案
15、劳动力计划制定计划制定计划工具计划材料计划材料计划材料计划材料名称材料名称规格规格强度等级强度等级数量数量工具计划工具计划工具名称工具名称数量数量劳动力计划劳动力计划人员人员数量数量工作任务工作任务混凝土工程施工钢筋工程施工模板工程施工编制施工方案编制施工方案施工工艺抄平放线垫层施工地基验槽土方开挖定位放线混凝土供应形式混凝土供应形式商品混凝土商品混凝土安全准备工作安全准备工作安全防护用品名称安全防护用品名称数量数量决策决策每组请一位学生讲述自己所做计划，老师进行讲评分析，给出建议 具体实施具体实施1 技术交底和安全交底。2 每组按决策方案在工程实训中心完成各自的工作任务。检查检查1 筏板基础工程施工质量检验 2 填写工程技术资料
