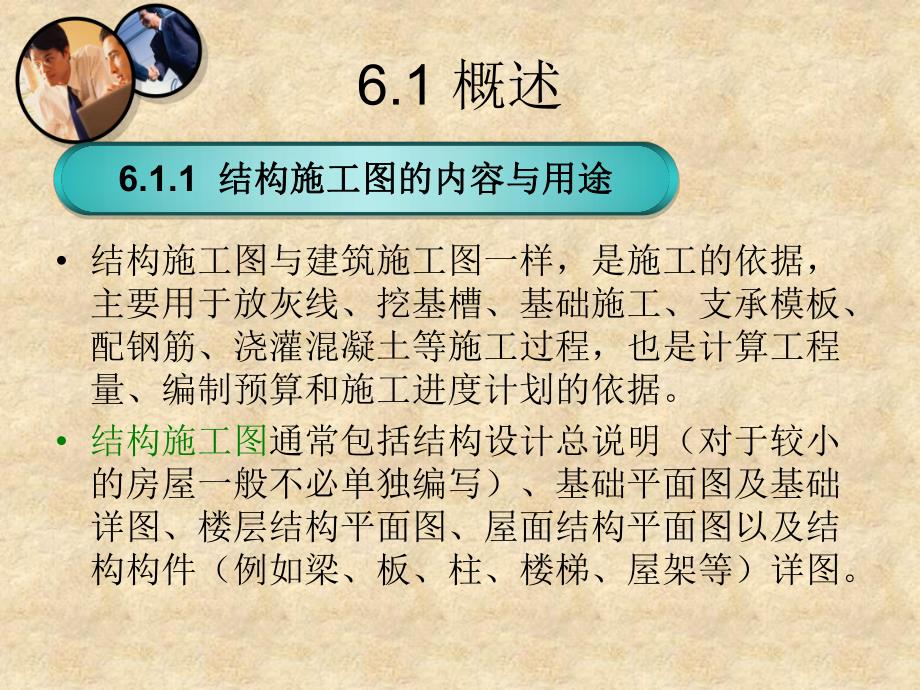

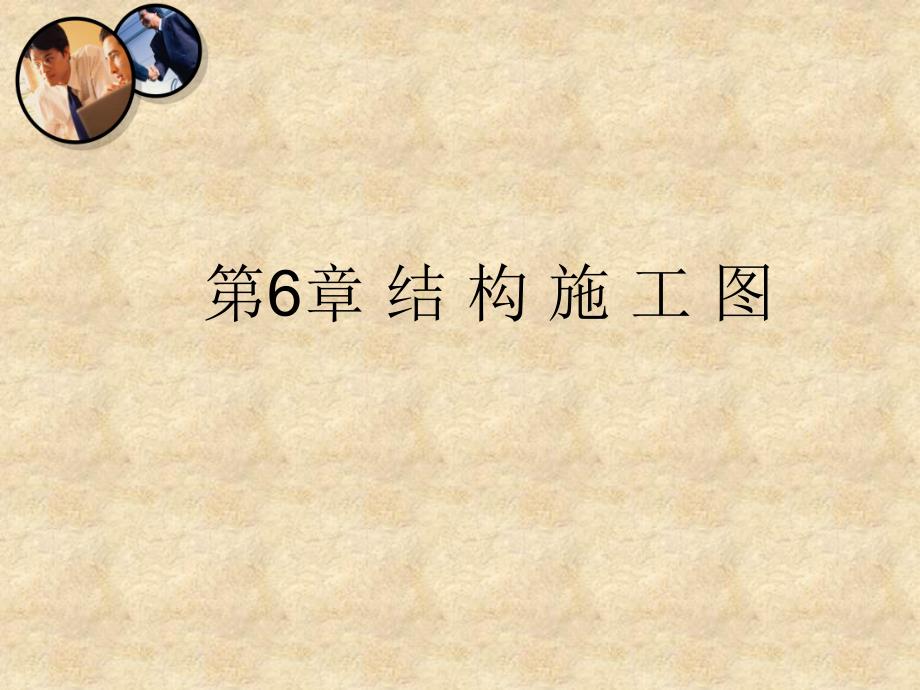

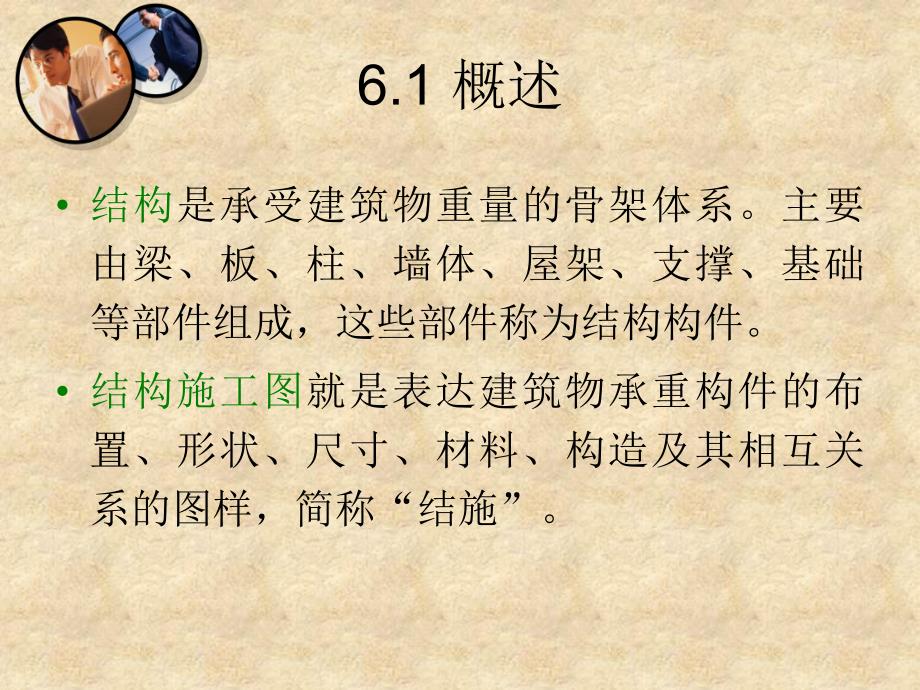

1、第6章 结 构 施 工 图6.1 概述 结构是承受建筑物重量的骨架体系。主要由梁、板、柱、墙体、屋架、支撑、基础等部件组成，这些部件称为结构构件。结构施工图就是表达建筑物承重构件的布置、形状、尺寸、材料、构造及其相互关系的图样，简称“结施”。结构施工图与建筑施工图一样，是施工的依据，主要用于放灰线、挖基槽、基础施工、支承模板、配钢筋、浇灌混凝土等施工过程，也是计算工程量、编制预算和施工进度计划的依据。结构施工图通常包括结构设计总说明（对于较小的房屋一般不必单独编写）、基础平面图及基础详图、楼层结构平面图、屋面结构平面图以及结构构件（例如梁、板、柱、楼梯、屋架等）详图。6.1 概述6.1.1 结

2、构施工图的内容与用途结构施工图的内容与用途（1）结构设计说明以文字叙述为主，主要说明结构设计的依据、结构形式、构件材料及要求、构造做法、施工要求等内容。很多设计单位已将上述内容一一详列在一张“结构说明”图纸上，供设计者选用。（2）结构平面图 基础平面图，工业建筑还包括设备基础布置图。楼层结构平面布置图，工业建筑还包括柱网、吊车梁、柱间支撑、连系梁布置等。6.1 概述 屋面结构平面图包括屋面板、天沟板、屋架、天窗架及支撑布置等。（3）构件详图 梁、板、柱及基础结构详图；楼梯结构详图；屋架结构详图。6.1 概述6.1 概述 在结构施工图中，常需要注明构件的名称，一般用汉字表达不方便，因此常用代号表

3、示。构件的代号通常以构件名称的汉语拼音第一个大写字母表示。常用结构件的代号见表6-1。6.1.2 常用构件的表示方法常用构件的表示方法6.1 概述6.1 概述 钢筋混凝土构件由钢筋和混凝土两种材料组合而成。混凝土由水、水泥、黄砂、石子按一定比例拌和硬化而成。混凝土抗压强度高，混凝土的强度等级分为C7.5、C10、C15、C20、C25、C30、C35、C40、C45、C50、C55、C60、C65、C70、C75、C80十六个等级，数字越大，表示混凝土抗压强度越高。6.1.3 钢筋混凝土结构图有关知识钢筋混凝土结构图有关知识 1钢筋混凝土的概念 2混凝土的等级6.1 概述3钢筋的种类、级别和代

4、号6.1 概述4钢筋的种类和作用6.1 概述 5.保护层 为了防止钢筋锈蚀和保证钢筋与混凝土之间的粘结力，需在纵向钢筋外缘至构件表面之间留置一定厚度的混凝土，称为保护层。一般梁柱保护层厚度2530mm，板保护层厚度1015mm，保护层厚度在图上一般不需标注。各种构件混凝土保护层厚度的具体要求可参见钢筋混凝土规范。6.1 概述6.1 概述（a）钢筋的弯钩；（）钢筋的弯钩；（b）箍筋的弯钩）箍筋的弯钩 6钢筋的弯钩6.1 概述7钢筋的表示方法在配筋图中，钢筋用比构件轮廓线粗的单线画出，钢筋的横断面用粗黒圆点表示。6.1 概述8钢筋的画法6.1 概述9、钢筋的标注方法（1）标注钢筋的根数、级别和直径

5、，如图a。（2）标注钢筋的级别、直径和相邻钢筋的中心距，(a)（b）6.2 基础图 基础图是表示建筑物基础的平面布置和详细构造的图样。它是施工放线、开挖基槽、砌筑基础的依据。一般括基础平面图和基础详图。6.2 基础图 基础平面图是假想用一个水平剖切面，沿室内地面与基础之间将建筑物切开，移去上部后所作出的基础的水平投影。主要表示基础的平面布置以及墙、柱与轴线的关系，为施工放线、开挖基槽或基坑和砌筑基础提供依据。6.2.1 基础平面图6.2 基础图 1基础平面图的图示方法 在基础平面图中只需画出基础墙、基础梁、柱以及基础底面的轮廓线，柱子的断面一般徐黑，基础细部的轮廓线通常省略不画，各种管线及其出

6、入口处的预留孔洞用虚线表示。6.2 基础图 2基础平面图的主要内容（1）图名、比例 （2）纵横向定位轴线及编号、轴线尺寸 （3）基础墙、柱的平面布置，基础底面形状、大小及其与轴线的关系 （4）基础梁的位置、代号 （5）基础编号、基础断面图的剖切位置线及其编号 （6）施工说明，即所用材料的强度等级、防潮层做法、设计依据以及施工注意事项等 6.2 基础图 3基础平面图的识读 基础平面图的识读步骤：（1）查看图名、比例。（2）与建筑平面图对照，校核基础平面图的定位轴线。（3）根据基础的平面布置，明确结构构件的种类、位置、代号。（4）查看剖切编号，通过剖切编号明确基础的种类，各类基础的平面尺寸。（5）

7、阅读基础施工说明，明确基础的施工要求、用料。（6）联合阅读基础平面图与设备施工图，明确设备管线穿越基础的准确位置，洞口的形状、大小以及洞口上方的过梁要求。6.2 基础图 基础详图是假想用一个垂直的剖切面在合适的位置剖切基础所得到的断面图。它主要反映单个基础的形状、尺寸、材料、配筋、构造以及基础的埋置深度等详细情况。6.2.2 基础详图6.2 基础图 1.基础详图的图示方法 不同构造的基础应分别画出其详图。当基础构造相同，而仅部分尺寸不同时，也可用一个详图表示，但需标出不同部分的尺寸。基础断面图的边线一般用粗实线画出，断面内应画出材料图例；若是钢筋混凝土基础，则只画出配筋情况，不画出材料图例。6

8、.2 基础图 2基础详图的主要内容（1）图名、比例 （2）轴线及其编号（3）基础断面的形状、尺寸、材料以及配筋 （4）室内外地面标高及基础底面的标高 （5）基础墙的厚度、防潮层的位置和做法 （6）基础梁或圈梁的尺寸及配筋（7）垫层的尺寸及做法（8）施工说明等 6.2 基础图 3基础详图的识读 基础详图的识读步骤：（1）查看图名与比例，因基础的种类往往比较多，读图时，将基础详图的图名与基础平面图的剖切符号、定位轴线对照，了解该基础在建筑中的位置。（2）明确基础的形状、大小与材料。（3）明确基础各部位的标高，计算基础的埋置深度。（4）明确基础的配筋情况。（5）明确垫层的厚度尺寸与材料。（6）明确基

9、础梁或圈梁的尺寸及配筋情况。（7）明确管线穿越洞口的详细做法。6.3 结构平面图 楼层结构平面图是用来表示各楼层结构构件（如墙、梁、板、柱等）的平面布置情况，以及现浇混凝土构件构造尺寸与配筋情况的图纸。是建筑结构施工时构件布置、安装的重要依据。6.3.1 楼层结构平面图楼层结构平面图6.3 结构平面图 楼层结构平面图是假想沿每层楼板面将建筑物水平剖切后，向下所作的水平投影。结构平面图中墙身的可见轮廓用中粗线表示，被楼板挡住而看不见的墙、柱和梁的轮廓用中虚线表示。有时为了画图方便，习惯上也有把楼板下的不可见轮廓线，由虚线改画成细实线，这是一种镜像投影法。钢筋混凝土柱断面用涂黑表示，梁的中心位置用

10、粗点划线表示。6.3.2 楼层结构平面图的图示方法6.3 结构平面图（1）楼层上各种梁、板、柱构件，在图上都用规定的代号和编号标记，查看代号、编号和定位轴线就可以了解各种构件的位置和数量。（2）楼梯间通常画以对角交叉线表示，其结构布置另用详图表示。（3）预制楼板的表达方式对于预制楼板，用粗实线表示楼层平面轮廓，用细实线表示预制板的铺设，习惯上把楼板下不可见墙体的实线改画为虚线。预制板的布置有以下两种表达形式：1）在结构单元范围内，按实际投影分块画出楼板，并注写数量及型号。对于预制板的铺设方式相同的单元，用相同的编号如甲、乙等表示，而不一一画出每个单元楼板的布置。2）在结构单元范围内，画一条对角

11、线，并沿着对角线方向注明预制板数量及型号。6.3 结构平面图6.3 结构平面图 预制板的表达方式之一预制板的表达方式之一6.3 结构平面图 预制板的表达方式之二预制板的表达方式之二 （4）现浇楼板的表达方式对于现浇楼板，用粗实线画出板中的钢筋，每一种钢筋只画一根，同时画出一个重合断面，表示板的形状、厚度和标高。注：结构平面图的定位轴线必须与建筑平面图一致。对于承重构件布置相同的楼层，只画一个结构平面布置图，称为标准层结构平面布置图。6.3 结构平面图6.3 结构平面图现浇板的图示方式现浇板的图示方式 6.3 结构平面图 1.现浇钢筋混凝土楼层结构平面图的识读（1）现浇板施工图的主要内容 图名、

12、比例。定位轴线及其编号、间距尺寸。现浇板的厚度和标高。板的配筋情况。必要的设计详图或有关说明。6.3.3 楼层结构平面图的识读6.3 结构平面图（2）识读步骤：查看图名、比例。核对轴线编号及其间距尺寸是否与建筑图相一致。通过结构设计说明或板的施工说明，明确板的材料及等级。明确现浇板的厚度和标高。明确板的配筋情况，并参阅说明，了解未标注的分布筋的情况。（3）读图举例6.3 结构平面图 2.预制板楼层结构平面图的识读（1）预制板楼层结构平面图的内容 图名、比例 与建筑平面图相一致的定位轴线及编号 墙、柱、梁、板等构件的位置及代号和编号 预制板的跨度方向、数量、型号或编号和预留洞的大小及位置 轴线尺

13、寸及构件的定位尺寸 详图索引符号及剖切符号 文字说明 6.3 结构平面图（2）预制板标注的意义 例如8YKB3662，其内容说明如下：空心板代号的意义见表课本6-5。由上可知：8YKB3662表示8块预应力空心板，每块长3600mm，宽600mm，荷载等级二级。（3）读图举例6.3 结构平面图 屋顶结构平面图是表示屋面承重构件平面布置的图样。在建筑中，为了得到较好的外观效果，屋顶常做成各种各样的造型，因此屋顶的结构形式有时会与楼层不同，但其图示内容和表达方法与楼层结构平面图基本相同。6.3.4 屋顶结构平面图屋顶结构平面图6.3 结构平面图 一般每层楼板对应一个结构平面图，相同结构楼层可共用同

14、一平面图，称为标准层结构平面图。（1）选比例和布图，画出轴线。一般采用1:100，较简单时可用1:200。定位轴线应与建筑平面图相一致。（2）画墙、梁、柱等构件的轮廓线，并注编号。用中实线表示剖到或可见的构件轮廓线，用中虚线表示不可见构件的轮廓线，柱涂黑，门窗洞一般不画出，楼梯间用交叉斜线表示出。6.3.5 结构平面图的绘制结构平面图的绘制6.3 结构平面图（3）对于预制板部分，注明预制板的数量、代号和编号。（4）对于现浇板部分，画出板的钢筋详图，表示受力筋的形状和配置情况，并注明其编号、规格、直径、间距或数量等。每种规格的钢筋只画一根，按其立面形状画在钢筋安放的位置上。（5）注写轴线编号、尺

15、寸数字、图名和比例。标注出与建筑平面图相一致的轴线编号及轴线间尺寸和总尺寸。（6）书写文字说明。6.4 钢筋混凝土结构详图 结构平面图只能表示出房屋各承重构件的平面布置情况，至于它们的形状、大小、材料、构造和连接情况等则需要分别画出各承重构件的结构详图来表示。钢筋混凝土构件详图一般包括模板图、配筋图和钢筋表三部分。6.4.1 钢筋混凝土构件图的内容与特点钢筋混凝土构件图的内容与特点6.4 钢筋混凝土结构详图 1、配筋图 配筋图一般包括立面图、断面图和钢筋详图。6.4 钢筋混凝土结构详图6.4 钢筋混凝土结构详图 2、模板图 模板图表示构件的外表形状、大小及预埋件的位置等，6.4 钢筋混凝土结构

16、详图 3钢筋表构件名称构件数编号规格简图单根长度(mm)根数累计质量(kg)L11112364027.41212420414.4536349021.5546650182.606.4 钢筋混凝土结构详图 1.钢筋混凝土梁结构详图 梁是房屋结构中的主要承重构件，常见的有过梁、圈梁、楼板梁、框架梁、楼梯梁、雨篷梁等。梁的结构详图由配筋图和钢筋表组成，读图时先看图名，再看立面图和断面图，后看钢筋详图和钢筋表。6.4.2 钢筋混凝土构件图识读6.4 钢筋混凝土结构详图 2.钢筋混凝土柱结构详图 平面整体表示法简称平法，所谓“平法”的表达方式，是将结构构件的尺寸和配筋按照平面整体表示法的制图规则直接表示在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套完整的结构施工图。它改变了传统的将构件从结构平面图中索引出来，再逐个绘制配筋详图的繁琐表示方法。6.5钢筋混凝土梁、柱平法施工图的识读6.5钢筋混凝土梁、柱平法施工图的识读 1.柱的平面表示方法（1）截面注写方式 截面注写方式是指在柱平面布置图上，在相同编号的柱中，选择一个截面在原位放大比例绘制柱的截面配筋图，并在配筋图上直接注写柱截面
