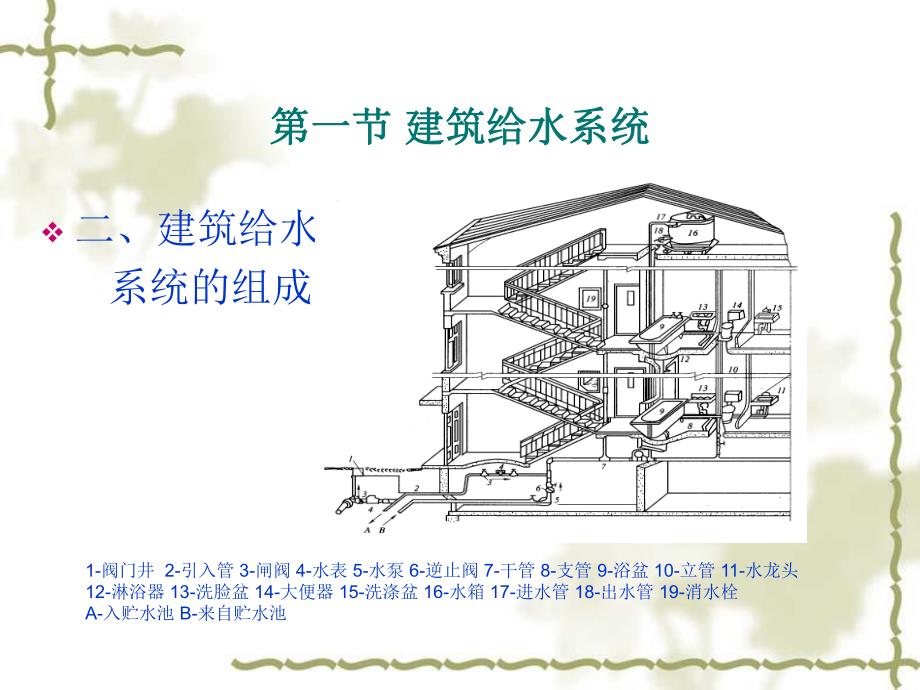

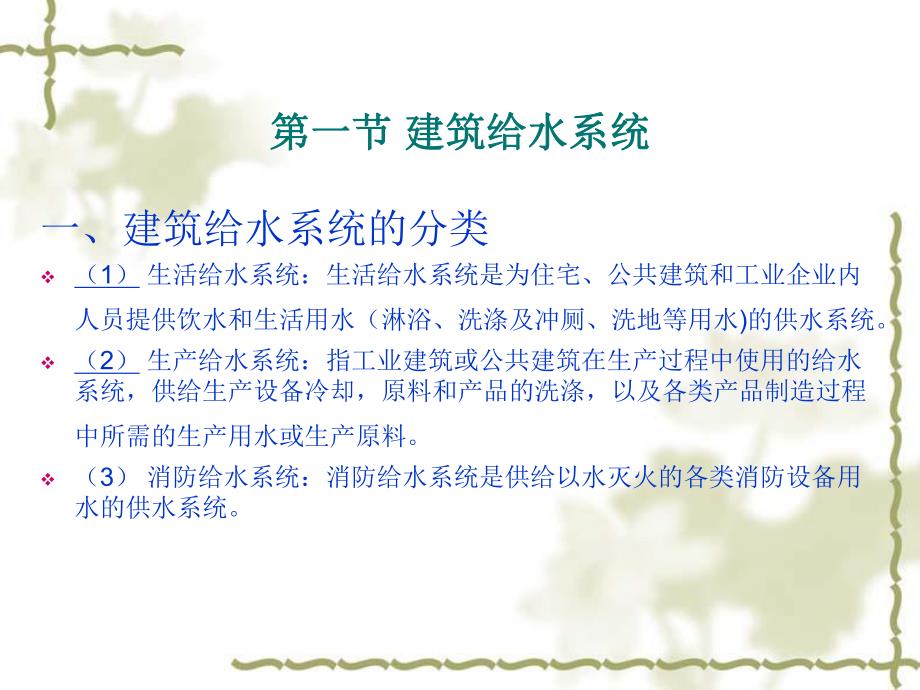

1、项目三项目三 给排水施工图给排水施工图识读识读 第一节第一节 建筑给水系统建筑给水系统 一、建筑给水系统的分类 v(1)生活给水系统:生活给水系统是为住宅、公共建筑和工业企业内人员提供饮水和生活用水(淋浴、洗涤及冲厕、洗地等用水)的供水系统。v(2)生产给水系统:指工业建筑或公共建筑在生产过程中使用的给水系统,供给生产设备冷却,原料和产品的洗涤,以及各类产品制造过程中所需的生产用水或生产原料。v(3)消防给水系统:消防给水系统是供给以水灭火的各类消防设备用水的供水系统。第一节第一节 建筑给水系统建筑给水系统v二、建筑给水 系统的组成 1-阀门井 2-引入管 3-闸阀 4-水表 5-水泵 6-逆

2、止阀 7-干管 8-支管 9-浴盆 10-立管 11-水龙头12-淋浴器 13-洗脸盆 14-大便器 15-洗涤盆 16-水箱 17-进水管 18-出水管 19-消水栓A-入贮水池 B-来自贮水池第二节第二节 建筑排水系统建筑排水系统 v一、建筑排水系统的分类 v(1)生活排水系统:该系统用来收集排除居住建筑、公共建筑及工厂生活司的人们日常生活所产生的污废水。v(2)工业废水排水系统:该系统的任务是排除工艺生产中产生的污废水。v(3)雨(雪)水排水系统:屋面雨水排除系统用以收集排除降落在建筑屋面上的雨水和融化的雪水。第二节第二节 建筑排水系统建筑排水系统v二、排水系统的组成 1-排出管 2-室

3、外排水管 3-检查井 4-大便器 5-立管 6-检查口 7-伸顶通气管 8-铁丝网罩9-洗涤盆 10-存水弯 11-清扫口 12-洗脸盆 13-地漏 14-器具排水管 15-浴盆 16-横支管第二节第二节 建筑排水系统建筑排水系统v(2)排水管系统 v是由排水管、排水横管、立管、排水干管及排出管等组成。v1、器具排水管(即排水支管)是连接卫生器具和排水横管之间的一段短管。v2、排水横管是收集各卫生器具排水管流来的污水并排至立管的水平排水管。v3、排水立管是连接各楼层排水横管的竖直过水部分的排水管。v4、排水干管是连接两根或两根以上排水立管的总横文管。v5、排出管是室内排水系统与室外排水系统的连

4、接管道。第二节第二节 建筑排水系统建筑排水系统v(3)通气管系统:通气管系统是指与大气相通的只用于通气而不排水的管路系统。不同通气方式的排水系统 v第三节 建筑给排水施工图识读 v一、给水排水制图一般规定 v(1)图纸:图线的宽度b,应根据图纸的类别、比例和复杂程度,按房屋建筑制图统一标准中第3.0.1条的规定选用。线宽b宜为0.7或1.0mm。2、给水排水专业制图,常用的各种线型宜符合下表规定。表1线型 名称线型线宽用途粗实线b新设计的各种排水和其他重力流管线粗虚线b新设计的各种排水和其他重力流管线的不可见轮廓线中粗实线0.75b新设计的各种给水和其他压力流管线;原有的各种排水和其他重力流管

5、线中粗虚线0.75b新设计的各种给水和其它压力流管线及原有的各种排水和其它重力流管线的不可见轮廓线中实线0.50b给水排水设备、零(附)件的可见轮廓线;总图中新建的建筑物和构筑物的可见轮廓线;原有的各种给水和其他压力流管线中虚线0.50b给水排水设备、零(附)件的不可见轮廓线;总图中新建的建筑物和构筑物的不可见轮廓线;原有的各种给水和其他压力流管线的不可见轮廓线细实线0.25b建筑的可见轮廓线;总图中原有的建筑物和构筑物的可见轮廓线;制图中的各种标注线细虚线0.25b建筑的不可见轮廓线;总图中原有的建筑物和构筑物的不可见轮廓线单点长画线0.25b中心线、定位轴线折断线0.25b断开界线波浪线0

6、.25b平面图中水面线;局部构造层次范围线;保温范围示意线等第三节 建筑给排水施工图识读 v(2)比例名称比例备注区域规划图区域位置图 1 50000、1 25000、1 100001 5000、1 2000宜与总图专业一致总平面图1 1000、1 500、1 300宜与总图专业一致管道纵断面图纵向:1 200、1 100、1 50横向:1 1000、1 500、1 300 水处理厂(站)平面图1 500、1 200、1 100 水处理构筑物、设备间、卫生间、泵房平、剖面图1 100、1 50、1 40、1 30 建筑给排水平面图1 200、1 150、1 100宜与建筑专业一致建筑给排水轴测

7、图1 150、1 100、1 50 宜与相应图纸一致详图1 50、1 30、1 20、1 10、1 5、1 2、1 1、2 1 第三节 建筑给排水施工图识读v标高的标注方法应符合下列规定:v1)平面图中,管道标高应按下图的方式标注。v2)平面图中,沟渠标高应按下图的方式标注。第三节 建筑给排水施工图识读v3)剖面图中,管道及水位的标高应按下图的方式标注。v4)轴测图中,管道标高应按下图的方式标注。第三节 建筑给排水施工图识读v(4)管径 v1)单根管道时,管径应按下图的方式标注。v2)多根管道时,管径应按下图的方式标注。第三节 建筑给排水施工图识读v5、编号v1)、当建筑物的给水引入管或排水排

8、出管的数量超过1根时,宜进行编号,编号宜按下图的方法表示。v2)、建筑物内穿越楼层的立管,其数量超过1根时宜进行编号,编号宜按下图的方法表示。第三节 建筑给排水施工图识读二、图例 第三节 建筑给排水施工图识读v三、图纸基本内容v(1)给水、排水平面图:给水、排水平面图应表达给水排水管线和设备的平面布置情况。v(2)给水、排水系统图:给水、排水系统图,也称给水、排水轴测图,应表达出给排水管道和设备在建筑中的空间布置关系。v(3)详图:凡平面图、系统图中局构造因受图面比例影响而表达不完善或无法表达时,必须八进制施工详图。v(4)设计说明及主要材料设备表:凡是图纸中无法表达或表达不清的而又必须为施工

9、技术人员所了解的内容,均应用文字说明。第四节 给排水施工图的识读 v一、平面图的识读:室内给排水平面图是施工图纸中最基本和最重要的图纸,它主要表明建筑物内给排水管道及设备的平面布置。v图纸上的线条都是示意性的,同时管材配件如活接头、补,b、管箍等也画不出来,因此在识读图纸时还必须熟悉给排水管道的施工工艺。v二、系统图的识读:给排水管道系统图主要表明管道系统的立体走向。在给水系统图上,卫生器具不画出来,只需画出水龙头、冲洗水箱等符号;用水设备如锅炉、热交换器、水箱等则画出示意性立体图,并以文字说明。在排水系统图上,也只画出相应的卫生器具的存水弯或器具排水管。v三、详图的识读:室内给排水详图包括节

10、点图、大样图、标准图,主要是管道节点、水表、消火栓、水加热器、卫生器具、套管、开水炉、排水设备、管道支架的安装图及卫生间大样图等,图中注明了详细尺寸,可供安装时直接使用。第五节 施工图识读举例 v图4主要内容有:设计说明,图纸目录,选用的国家标准图集及图例等内容。v图5为一层给排水平面图。v图6为二到七层给排水平面图。v图7为给排水屋顶平面图v图8为卫生间平大样图及给排水系统图v图9为给排水消火栓原理图v在图5中可以读出可读出一层平面图房间的功能及标高,给排水立管的位置,进出户管的走向,灭火器的位置、型号等内容。v在图6中可读出二到七层层平面图中房间的功能及标高,给排水立管的位置,灭火器的位置、型号等内容。v在图7中可读出屋顶平面图房间的功能及标高,给排水立管的位置,屋面的雨水排水等内容。v在图8中可读出卫生间平面图卫生间中卫生器具的布置、给排水支管的走向及给排水点的具体位置。v在图9中可以读出消火栓管的走向及相关原理内容。
