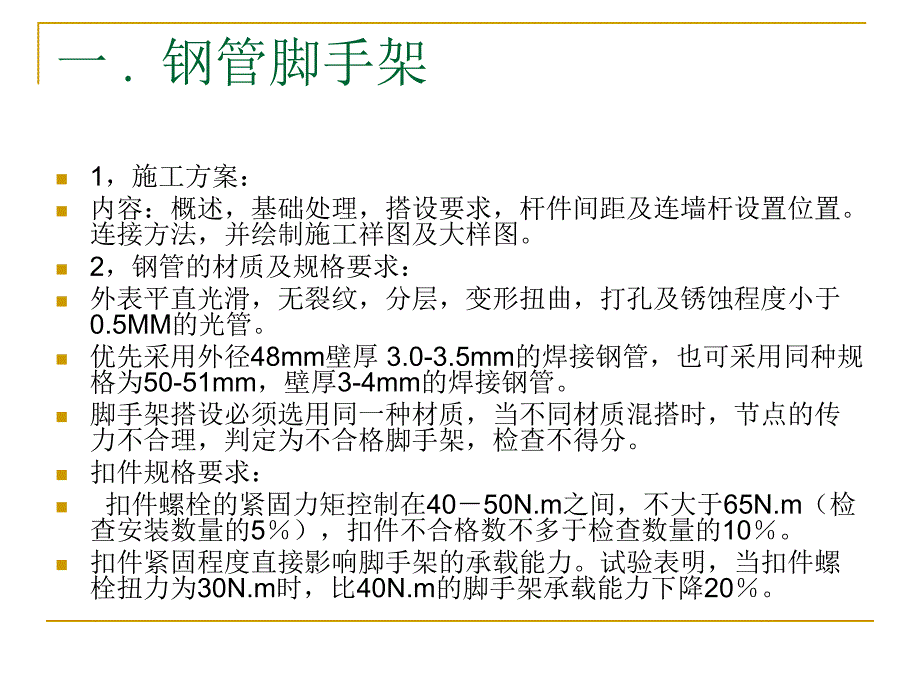

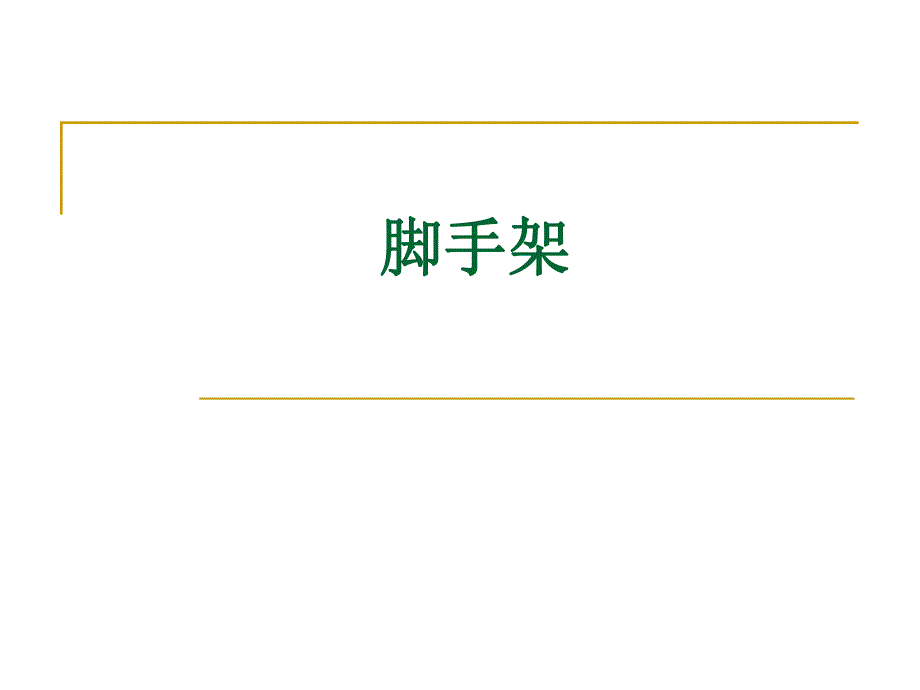

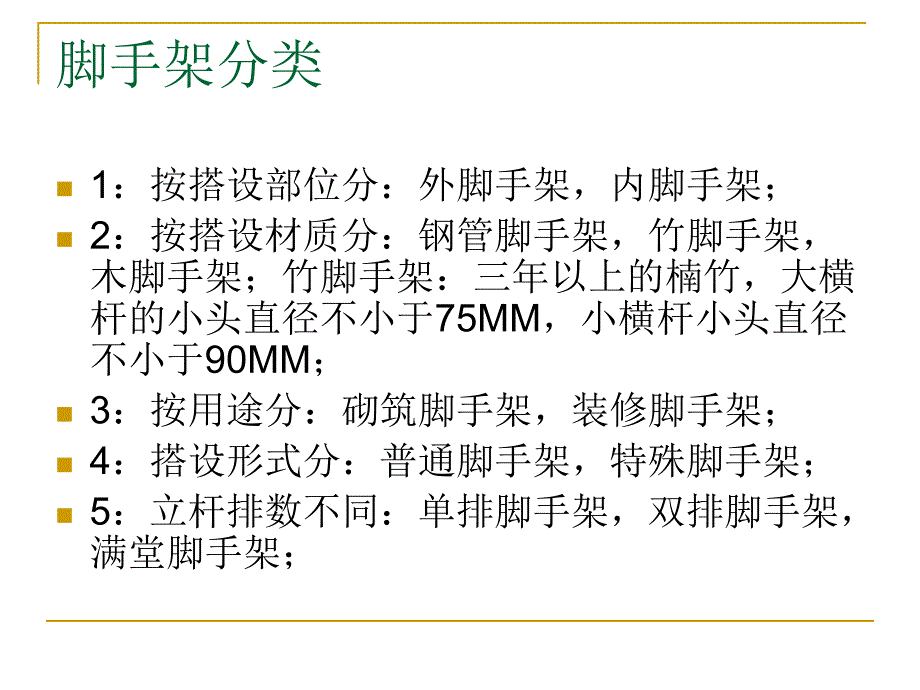

1、脚手架脚手架 脚手架分类n1：按搭设部位分：外脚手架，内脚手架；n2：按搭设材质分：钢管脚手架，竹脚手架，木脚手架；竹脚手架：三年以上的楠竹，大横杆的小头直径不小于75MM，小横杆小头直径不小于90MM；n3：按用途分：砌筑脚手架，装修脚手架；n4：搭设形式分：普通脚手架，特殊脚手架；n5：立杆排数不同：单排脚手架，双排脚手架，满堂脚手架；一.钢管脚手架n1，施工方案：n内容：概述，基础处理，搭设要求，杆件间距及连墙杆设置位置。连接方法，并绘制施工祥图及大样图。n2，钢管的材质及规格要求：n外表平直光滑，无裂纹，分层，变形扭曲，打孔及锈蚀程度小于0.5MM的光管。n优先采用外径48mm壁厚 3
2、.0-3.5mm的焊接钢管，也可采用同种规格为50-51mm，壁厚3-4mm的焊接钢管。n脚手架搭设必须选用同一种材质，当不同材质混搭时，节点的传力不合理，判定为不合格脚手架，检查不得分。n扣件规格要求：n 扣件螺栓的紧固力矩控制在4050N.m之间，不大于65N.m（检查安装数量的5），扣件不合格数不多于检查数量的10。n扣件紧固程度直接影响脚手架的承载能力。试验表明，当扣件螺栓扭力为30N.m时，比40N.m的脚手架承载能力下降20。n3.主要杆件：主要杆件：n1)立杆：与地面垂直，是脚手架的主要受力杆件，将脚手架上所有荷载通过底座传至地基。n间距应均匀设置，不能加大间距，否则降低立杆承受
3、力。n高度在30m以下，单立杆纵距为1.8m。n高度在30m-40m，单立杆纵距为1.5mn高度在40m-50m，单立杆纵距为1.0m，使用双立杆纵距为1.8m（从立杆顶部算起，往下30m用单根钢管，再往下至地面部分均为双立杆，并用扣件紧固）n杆件的连接与偏差:n脚手架立杆搭接应采用对接扣件，且对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不大步距的1/3。一些工地搭设的脚手架立杆接头相对错开了，但在同一步距内，这种接头是不符合要求的。纵向水平杆接长宜采用对接扣件连接，也可采用搭接，对接或搭
4、接的扣件也和立杆接头一样，应交错布置，其接头不宜设置在同一步距内或同一跨内，不同步或不同跨的两个相隔接头在水平方向错的距离不应小于500mm；各接头中心至最近主节点的距离不宜大于纵距的1/3。由于钢管出厂规格长度一般为6m，因此，脚手架搭设过程中宜采用3m、4.5m、6m三种长度的钢管，对照规范的要求，重复组合，合理使用长短管，才能符合检查标准的要求。n2)大横杆：与墙面平行，将脚手板上的荷载传递给立杆。n 大横杆步距的变化也直接影响脚手架承载能力，当步距由1.2m增加到1.8m时，临界荷载下降27。n3)小横杆：与墙面垂直，同立杆和大横杆连成整体，直接承受脚手板上的荷载，并将荷载传至大横杆上
5、。n4)斜撑：n5)剪刀撑：增加架子的稳定性。防止脚手架沿纵向倾斜，可增加脚手架承载能力的12，与地面呈45-60夹角。n剪刀撑的搭接长度不小于400mm,n超过24m必须连续设置剪刀撑。n6)连墙杆：沿立杆竖向不大于4m，水平方向不大于7m，能承受拉和压并与主体相连的水平杆件，主要承受脚手架的全部荷载和脚手架外排立杆产生的不均匀下沉时产生的荷载。n连墙杆应靠近节点设置，距节点不应大于300mm。n当架子搭设高度较高时需要缩小连墙杆间距时，减少垂直距离比缩小水平距离更有效，从荷载试验中看，连墙杆按两步三跨设置比三步两跨设置承载力提高7。n拉节点的排列形式有梅花和井字型两种，在同等条件下，梅花型
6、排列比井字型的架体临界荷载提高10.6。应提倡梅花形排列。n当架子超过24m，严禁使用柔性连接。n荷载传递方式：脚手板大横杆（小横杆）节点立杆基础n 拉节点主体4.立杆基础立杆基础：n1)扣件式钢管脚手架的底座有可煅铸铁制照与焊接式底座（常用）两种，（图：p162）厚8mm，直径或边长150mm钢板做成底板，外径为60mm，壁厚3.5mm，高度150mm焊接管做成的立杆底座。搭设时应将木垫板铺平，放入底座，不准将立杆直接放置在木板上。否则将改变垫板受力状态。底座下面设置垫板有利于荷载的传递，试验表明：标准底座下加设厚5cm，长200cm木垫板。可将基土的承载力提高五倍以上，当垫板长度大于两跨时
7、将有助于克服两立杆的不均匀沉降。n2)搭设高度25m以下时，可素土夯实找平，上面铺5cm厚木板，长度为2m时垂直于墙面放置，长度大于3m时平行于墙面放置。n3)设高度25-50m时，采用回填土分层夯实，可用垫木或地基上加铺20cm厚道渣，在上面铺设混凝土板，再仰铺12-16号槽钢。一.脚手架安全作业的基本要求 n1.施工层应连续三步铺设脚手板，必须满铺且固定。n2.施工层脚手架部分与建筑物之间应实施封闭，当脚手架与建筑物之间距离大于200mm时，还应自上而下做到4步一隔离。n3.操作层必须设置1.2m高的栏杆和18CM高的档脚板，档脚板应与立杆固定，并有一定的机械强度。n4.脚手架搭设必须超过
8、施工层一步架n5.必须有良好的接地装置，接地电阻不大于4，雷雨季节应规范设置避雷装置。n6.严禁在脚手架上堆放钢模板，木料及施工多余的物料，确保脚手架畅通和防止超荷载。二.脚手架施工中存在的问题n脚手架施工中存在的问题较多，主要有以下几个方面：n 1、基础方面：地基不经夯实，不硬化，不做排水设施。立杆下不设垫块及底座，不设置扫地杆。n 2、连墙件方面：连墙件的设置存在的问题最为突出。规范规定：对高度在24米以下的脚手架宜采用刚性连墙件与建筑物可靠连接，亦可采用拉筋和顶撑配合使用的附墙连接方式。严禁使用仅有拉筋的柔性连墙件。对于高度在24米以上的双排脚手架，必须采用刚性连墙件与建筑物可靠连接。连
9、墙件的布置宜靠近主节点的距离不应大于300MM；应从底层第一步纵向水平杆处开始设置，一字型、开口型脚手架的两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高，并不大于4米（2步）。二.脚手架施工中存在的问题 而一般脚手架的连墙件的形式不正确，常使用仅有拉筋的柔性连墙件，超过24米的外架也不使用刚性拉墙件，并且，连墙件的数量不够。n3、构造方面：n1）目前工地有较多的脚手架横距小于1.05米，只有0.700.90米左右，这样的外架，除影响使用外，自身的稳定性较差，对连墙件和架体垂直度的要求更加高。n2）安全出入口、特别是汽车通道架体搭设未进行安全计算，随意搭设。n3）转角处，立杆设置数量不
10、够。n4）与井架卸料平台交叉处，两段外架之间随意断开，或者外架与卸料平台架体连在一起。n5）脚手板不按要求满铺。n6）安全网质量太差。n7）未按要求设挡脚板。三.使用过程中存在的问题 n1.外墙装修阶段，随意拆除连墙件，又不采取加固措施。n2.脚手板不按要求铺设；施工层不满铺脚手板。n3.连墙件与外架搭设进度不同步。n4.外架进度与施工进度不同步，特别是二、三层施工时无外架。n5.不按要求进行检查。四.脚手架拆除过程中的常见错误 n1.脚手架拆除前对架体的结构稳定、扣件连接、连墙件、支撑体系等是否符合要求时未进行检查。n2.拆除时不按技术交底进行，经常先将整层或者数层连墙件拆除后再拆脚手架现象
11、。n3.脚手架拆除时，无脚手板。n4.拆至最后一根立杆的高度时，拆除连墙件后，未搭设临时抛撑。n5.各构配件直接抛至地面。“四口、五临边四口、五临边”防护内防护内容容（1）“四口”防护：A楼梯口；B电梯口；C预留洞口；D通道口（或出入口）。（2）“五临边”防护：A尚未安装栏杆的阳台周边；B无外架防护的屋面周边；C框架工程楼层周边；D上下通道斜道两侧边；E卸料平台的外侧边。一.“四口、五临边”防护特征n （1）可塑性大：“四口、五临边”防护一般是随着建筑工程的进度采取相应的防护措施。一般来讲，装饰工程完工后各种防护基本上也就拆除了。n （2）危险性大。“四口、五临边”作为洞口和高空作业露出建筑物
12、的临边洞口，作业时危险性大，不加强有效防护不当，都将使人与物遭受坠落打击的危险。n （3）施工现场环境复杂，又是多工种同时交叉作业，这无疑给安全管理增加了难度，稍有疏忽极易造成对人和物的危害。二.“四口”防护 n（1）楼梯口设置防护栏杆：n 地面通道口（安全通道、楼梯口通道）上部设安全防护棚，两侧挂安全网，出入口设安全防护门并设置安全标志。n 临时楼梯防护采用通用两根483.5钢管，下杆距离地面0.5m，上杆距下杆0.6m，立杆间距不大于1.8m,且在楼梯转角处均设置立杆。n 搭设完楼梯临边防护栏杆后用安全密目网封闭临边。二.“四口”防护 n（2）电梯井口防护n 施工用电梯井口与建筑物的连接通
13、道两侧边必须设防护栏杆。n 电梯井口防护门采用固定栅门，形式有两种，一是木栏门，另一种是铁栅门。门栅网格间距不大于15cm，用大于16钢筋及膨胀螺栓锚固。n 栅门高度为1.2m，底部离楼层面0.1m。n 在井架口内部设安全网，每隔两层且不大于10m设一道安全平网。n 防护高度超过一个标准层时，不得采用脚手板等硬质材料做水平防护。n（3）预留洞口、坑、井的防护n 施工现场洞口防护，应针对洞口大小进行防护设计，形成统一的定型化管理。n 较小的洞口，在不影响施工时应予封严。n 较大的洞口，按防护设计和技术交底以及防护详图进行搭设。n 边长在150cm以上洞口必须设置以扣件扣接钢管而成的网格，其上满铺
14、脚手板；施工中须使用的洞口四周设防护栏杆，洞口下张设安全网。n 在坑井临边外侧设防护栏杆，满挂安全网进行全封闭并挂安全标志牌，夜间设红灯警示。n（4）通道口防护：n 在建筑工地地面入口处及通道口，马道上方设置硬防护棚（采用50mm厚木板或钢架板），两侧沿栏杆用密目网封严。n 通道口防护棚上层严禁堆放材料。n 楼层上料通道口，通道板采用厚50mm厚木板，下部龙骨用方木7575mm，在两侧防护栏下部设50cm高的挡脚板，上部距底部1.1m处设防护栏杆。n 井架边到建筑物外墙的通道口长度不小于2.5m为宜。三.五临边防护 n（1）基槽开挖防护：n 在基坑四周固定防护。防护立杆柱离槽边不应小于0.50
15、m，采用48钢管埋深0.50.80m。n 基坑防护栏杆上下各设一道横杆，上杆离地高度为1.01.2m，下杆离地高度为0.50.6mn 栏杆立柱与横杆连接固定，使防护栏杆上杆的任何处都能经受任何方向外力。n 防护架搭设完后用密目网将基槽四周密封，并设置安全警示牌和标志牌，夜间用红灯警示。n（2）阳台及框架楼层周边防护：n 阳台临边防护：在阳台临边设通长栏杆。n 三.五临边防护 n 在阳台临边，下部水平杆离阳台上面0.5m，上部水平杆距阳台上面1.1m，用密目网封严。n 框架楼层周边防护须设置通长栏杆，立杆间距 2m，上横杆、下横杆以及栏杆柱接头同阳台临边防护一致。n（3）无外架防护屋面周边防护：
16、n 屋面防护高度为1.1m，下横杆距屋面0.5m，上横杆距屋面0.5m，栏杆立柱间距 2m。n 在屋面四角临边设45斜杆各4根，下部与预埋件连接。n 上下通道口、斜道两侧边及其他防护，同四口之一的通道口防护。高处作业高处作业在建筑施工中，高处作业多。其中高处坠落、物体打击是事故预防的重点之一。所谓高处作业，是指凡在坠落高度基准面2m以上（含2m）有可能坠落的高处进行的作业，均称高处作业。由于高处作业活动面小，四周临空，风力大，且垂直交凡作业多，因此是一项十分复杂、危险的工作。一、高处作业事故的类型和原因n1.高处作业人员缺乏应有的安全技术知识和自我保护意识。n 2.高处作业的安全防护设施、设备不健全。n 3.被蹬踏物材质强度不够。n 4.高处作业移动位置时，蹭空、滑倒、失稳。n 5.立体垂直交叉作业时不按规定采取防护措施。n 6.高处作业时，由于站位不当或操作失误被物体碰撞、电击、风刮而坠落等。二、高处作业必须严格按照安全规范操作n 1.高处作业人员要身穿紧口工作服，脚穿防滑鞋，头戴安全帽，腰系安全带。n 2.遇到大雾、大雨和六级以上大风时，禁止高处作业。n 3.高处作业暂时不用的工具
