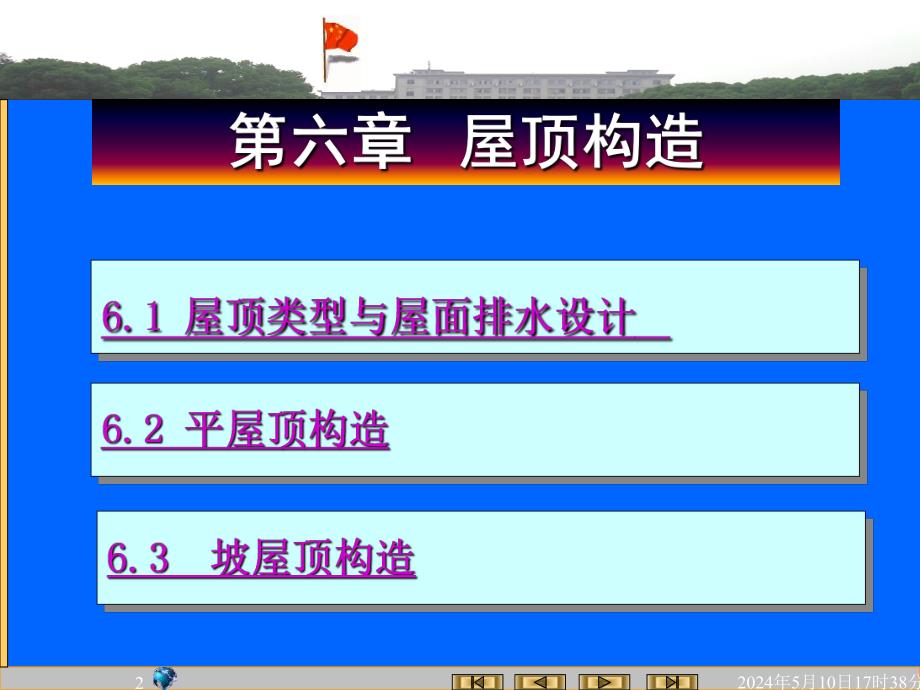

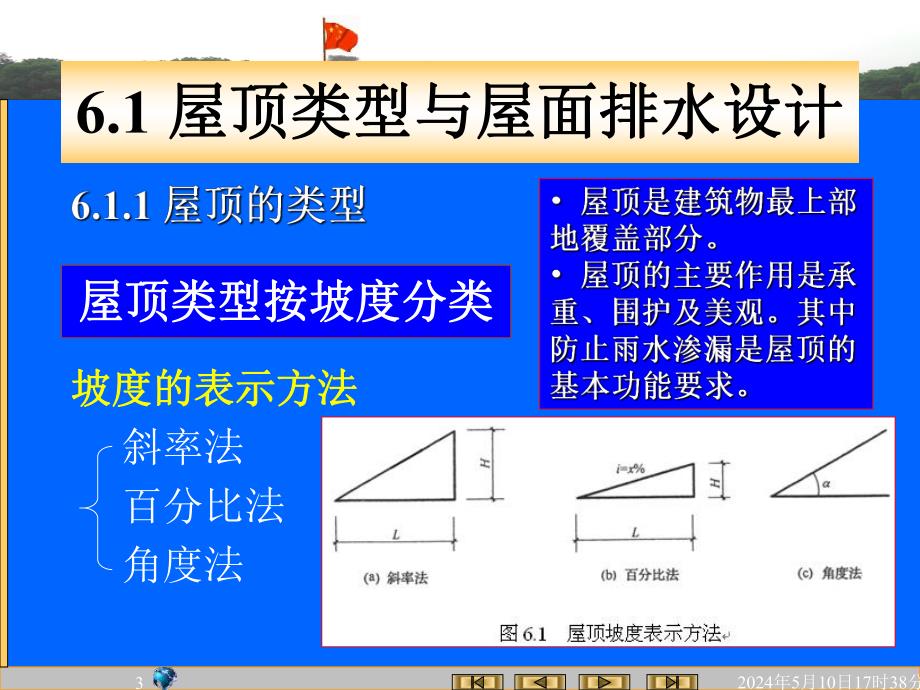

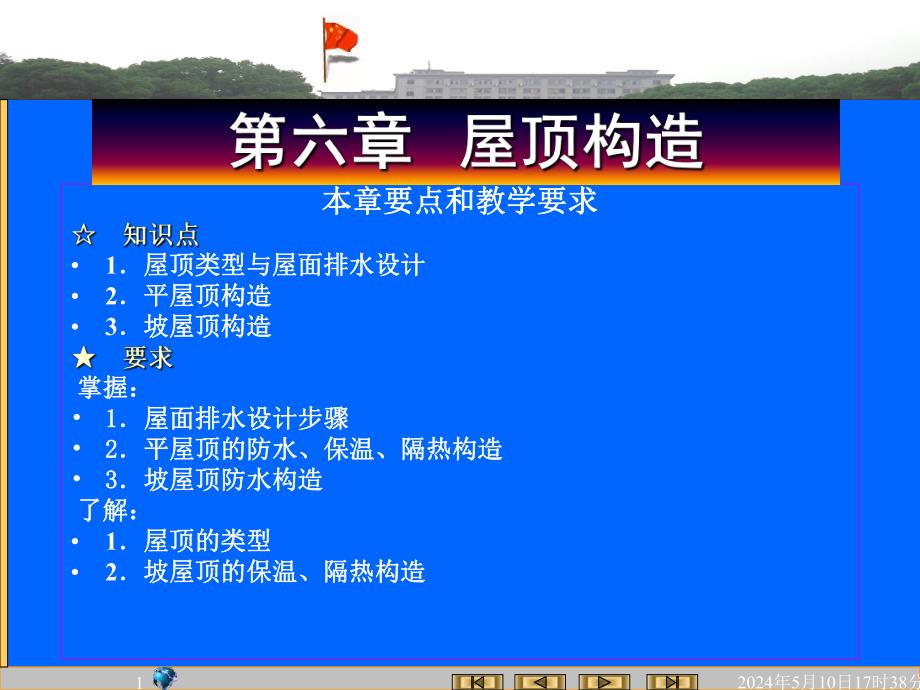

1、12024年5月10日17时38分本章要点和教学要求本章要点和教学要求1屋顶类型与屋面排水设计屋顶类型与屋面排水设计2平屋顶构造平屋顶构造3坡屋顶构造坡屋顶构造 掌握：掌握：1 1屋面排水设计步骤屋面排水设计步骤2 2平屋顶的防水、保温、隔热构造平屋顶的防水、保温、隔热构造3 3坡屋顶防水构造坡屋顶防水构造 了解：了解：1屋顶的类型屋顶的类型2坡屋顶的保温、隔热构造坡屋顶的保温、隔热构造 22024年5月10日17时38分32024年5月10日17时38分6.1 屋顶类型与屋面排水设计屋顶类型与屋面排水设计坡度的表示方法坡度的表示方法 斜率法 百分比法 角度法 屋顶类型按坡度分类屋顶类型按坡度
2、分类42024年5月10日17时38分6.1 屋顶类型与屋面排水设计屋顶类型与屋面排水设计坡度小于坡度小于5%5%，常用坡度为，常用坡度为2%2%3%3%。应用最广泛。应用最广泛的一种屋顶形式，可以节约建筑空间，提高预的一种屋顶形式，可以节约建筑空间，提高预制安装程度，加快施工速度。还可用作上人屋制安装程度，加快施工速度。还可用作上人屋面，给人们提供一个休闲活动场所面，给人们提供一个休闲活动场所.1.平屋顶2.坡屋顶3.其他形式的屋顶52024年5月10日17时38分6.1 屋顶类型与屋面排水设计屋顶类型与屋面排水设计2.坡屋顶通常是指坡度大于10%的屋顶，常用坡度范围为1060%。在我国有着
3、悠久的历史，容易就地取材，符合传统的审美要求，在现代建筑中也常采用。重檐庑殿顶重檐庑殿顶歇山顶重檐歇山顶攒尖顶62024年5月10日17时38分6.1 屋顶类型与屋面排水设计屋顶类型与屋面排水设计3.其他形式72024年5月10日17时38分6.1 屋顶类型与屋面排水设计屋顶类型与屋面排水设计1.影响屋顶坡度的因素 屋面坡度的大小，与屋面材料、地区降水量、屋顶结构形式、施屋面坡度的大小，与屋面材料、地区降水量、屋顶结构形式、施工方法、构造组合方式、建筑造型要求以及经济条件等因素有关，其工方法、构造组合方式、建筑造型要求以及经济条件等因素有关，其中屋面防水材料的形体尺寸是最主要的决定因素。中屋面
4、防水材料的形体尺寸是最主要的决定因素。一般说来，防水材料的形体尺寸越小，整个防水层的接缝就越多，一般说来，防水材料的形体尺寸越小，整个防水层的接缝就越多，这样渗水的可能性就越大，故屋面坡度应大一些这样渗水的可能性就越大，故屋面坡度应大一些;降水量大的地区，降水量大的地区，屋面渗漏的可能性较大，屋面排水坡度应适当加大；反之则小些。屋面渗漏的可能性较大，屋面排水坡度应适当加大；反之则小些。82024年5月10日17时38分6.1 屋顶类型与屋面排水设计屋顶类型与屋面排水设计2.屋面坡度的形成 材料找坡结构找坡92024年5月10日17时38分6.1 屋顶类型与屋面排水设计屋顶类型与屋面排水设计3.
5、屋顶的排水方式 无组织排水无组织排水,又称自由落水，是指屋面雨水直接从挑出外墙的 檐口自由落下至地面的一种排水方式。有组织排水有组织排水,是指屋面雨水通过排水系统，有组织地排至室外 地面或地下管沟的一种排水方式。有组织排水又可分为外排水外排水和内排水内排水两种 102024年5月10日17时38分6.1 屋顶类型与屋面排水设计屋顶类型与屋面排水设计 4.屋面排水设计具体步骤是：具体步骤是：(1)(1)确定屋面坡度的形成方法和坡度大小；确定屋面坡度的形成方法和坡度大小；(2)(2)选择排水方式，划分排水区域；选择排水方式，划分排水区域；(3)(3)确定天沟的断面形式及尺寸；确定天沟的断面形式及尺
6、寸；(4)(4)确定落水管所用材料和大小及间距，绘制屋顶排水平面图。确定落水管所用材料和大小及间距，绘制屋顶排水平面图。单坡排水的屋面宽度不宜超过单坡排水的屋面宽度不宜超过12m12m，矩形天沟净宽不宜小于，矩形天沟净宽不宜小于200mm200mm，天，天沟纵坡最高处离天沟上口的距离不小于沟纵坡最高处离天沟上口的距离不小于120mm120mm。落水管的内径不宜小。落水管的内径不宜小于于75mm75mm，落水管间距一般不大于，落水管间距一般不大于18m18m24m24m，每根落水管可排除约，每根落水管可排除约200m2200m2的屋面雨水的屋面雨水.112024年5月10日17时38分6.2 平
7、屋顶构造平屋顶构造 6.2.1柔性防水屋面构造6.2.2刚性防水屋面构造6.2.3涂膜防水屋面构造6.2.4粉剂防水屋面构造6.2.5平屋顶的保温与隔热 122024年5月10日17时38分6.2 平屋顶构造平屋顶构造 1.柔性防水屋面的基本构造层次及做法 结构层、找坡层、找平层、结合层、防水层和保护层132024年5月10日17时38分6.2 平屋顶构造平屋顶构造 1.柔性防水屋面的基本构造层次及做法（1）结构层-通常为预制或现浇的钢筋混凝土屋面板。（2）找坡层-只有当屋面为材料找坡时才设。（3)找平层-为使卷材铺贴在平整的基层上防止凹陷或断裂。可 选用水泥砂浆、细石混凝土和沥青砂浆等。找平
8、层宜设分格缝(分仓缝)，缝宽20mm，缝内嵌填密封材料。缝应留在板端缝处，其纵横缝的最大间距为：找平层为水泥砂浆或细石混凝土时，不宜大于6m；找平层为沥青砂浆时，不宜大于4m。142024年5月10日17时38分6.2 平屋顶构造平屋顶构造 1.柔性防水屋面的基本构造层次及做法（4）结合层-作用是使卷材防水层与找平层粘结牢固。（5）防水层-用防水卷材和胶结材料交替粘合，且上下左右可靠 搭接，而形成的整体的不透水层。（6）保护层-目的是为了延长防水层的使用耐久年限1）卷材铺贴方向：卷材铺贴方向：沥青卷材(坡度小于3%宜平行屋脊铺贴,3%15%可平行或垂直,大于15%或屋面受振动荷载垂直);高聚物
9、改性沥青防水卷材和合成高分子防水卷材(不受此限制，但上下层卷材不得相互垂直铺贴).2）卷材的铺贴顺序：卷材的铺贴顺序：从檐口到屋脊向上铺贴，形成顺水流搭接；屋面纵向逆风向铺贴，形成顺风向搭接。3）卷材的搭接长度：卷材的搭接长度：沥青油毡长边搭接不小于70mm，短边搭接不小于100mm；高聚物改性沥青防水卷材的长短边搭接长度均不小于80 mm；152024年5月10日17时38分6.2 平屋顶构造平屋顶构造 2.柔性防水屋面的细部构造（1）泛水构造（2）檐口构造（3）雨水口构造（4）变形缝构造162024年5月10日17时38分6.2 平屋顶构造平屋顶构造 2.柔性防水屋面的细部构造（1）泛水构
10、造1）铺贴泛水处的卷材应采取满粘法，即卷材下满涂一层胶结材料；2）泛水应有足够的高度，迎水面不低于250mm，非迎水面不低于180mm，并加铺一层卷材；3）屋面与立墙交接处应做成弧形（R=50100mm）或45。斜面，使卷材紧贴于找平层上，而不致出现空鼓现象；4）做好泛水的收头固定。172024年5月10日17时38分6.2 平屋顶构造平屋顶构造 2.柔性防水屋面的细部构造（2）檐口构造1）无组织排水檐口。卷材收头应固定密封，距檐口卷材收头800mm范围内卷材应采取满粘法；2）挑檐沟。挑檐沟与屋面交接处应增铺附加层，且附加层宜空铺，空铺宽度应为200mm，卷材收头应密封固定，同时檐口饰面要做好
11、滴水；3）女儿墙檐口。构造处理的关键是做好泛水的构造处理。女儿墙顶部通常应做混凝土压顶，并设有坡度坡向屋面。182024年5月10日17时38分6.2 平屋顶构造平屋顶构造 2.柔性防水屋面的细部构造（3）雨水口构造汇集屋面雨水并将雨水排至落水管的关键部位，故对雨水口构造的要求是排水通畅，避免渗漏和堵塞。有直管式雨水口和弯管式雨水口两种。192024年5月10日17时38分6.2 平屋顶构造平屋顶构造 2.柔性防水屋面的细部构造（4）变形缝构造常见的处理方式有等高屋面变形缝和高低屋面变形缝两种。等高屋面变形缝一般是在屋面板上缝的两端加砌矮墙，矮墙高度应大于250mm，并做好屋面防水及泛水处理，
12、其要求同屋面泛水构造 高低屋面处变形缝要防止低屋面雨水流入变形缝，故要做好挡水、泛水及缝的处理。202024年5月10日17时38分6.2 平屋顶构造平屋顶构造 1.刚性防水屋面的基本构造层次及做法 结构层、找平层、隔离层、防水层212024年5月10日17时38分6.2 平屋顶构造平屋顶构造 1.刚性防水屋面的基本构造层次及做法（1）结构层-预制或现浇钢筋混凝土屋面板,一般结构找坡3%5%（2）找平层-为了保证防水层厚薄均匀,一般20mm厚1：3水泥砂浆，若屋面板为现浇时可不设此层（3）隔离层-能使防水层与结构层完全脱开，以便于它们各自的变形活动,设在防水层之下，也叫浮筑层。222024年5
13、月10日17时38分6.2 平屋顶构造平屋顶构造 1.刚性防水屋面的基本构造层次及做法（4）防水层-做法有防水砂浆抹面和现浇配筋细石混凝土面层两种。通常采用后一种.具体做法是现浇不小于40mm厚的细石混凝土，内配4或6，间距为100200mm的双向钢筋网片。由于裂缝容易出现在面层，钢筋应居中偏上，使上面有15mm厚的保护层即可。232024年5月10日17时38分6.2 平屋顶构造平屋顶构造 2.刚性防水屋面的细部构造（1）分格缝构造（2）泛水构造（3）檐口构造（4）雨水口构造（5）变形缝构造242024年5月10日17时38分6.2 平屋顶构造平屋顶构造 2.刚性防水屋面的细部构造（1）分格
14、缝构造纵横间距不宜大于6m，宽度2040mm,设在屋面板的支承端、屋面转折处、防水层与凸出屋面结构的交接处，并与屋面板板缝对齐。将缝内防水层的钢筋网片断开，用弹性材料如泡沫塑料或沥青麻丝填底，密封材料嵌填缝上口，最后密封材料的上部铺贴一层防水卷材。252024年5月10日17时38分6.2 平屋顶构造平屋顶构造 2.刚性防水屋面的细部构造（2）泛水构造先预留宽度为30mm的缝隙，并且用密封材料嵌填，再铺设一层卷材或涂抹一层涂膜附加层，收头做法与柔性防水屋面泛水做法相同。262024年5月10日17时38分6.2 平屋顶构造平屋顶构造 2.刚性防水屋面的细部构造（3）檐口构造1)无组织排水檐口一
15、般是根据挑檐挑出的长度，直接利用混凝土防水层悬挑，也可以在增设的钢筋混凝土挑檐板上做防水层。2)挑檐沟外排水檐口一般是采用现浇或预制的钢筋混凝土槽形天沟板，在沟底用低强度的混凝土或水泥炉渣等材料垫置成纵向排水坡度，挑出屋面至少60mm并做好滴水。3)女儿墙外排水檐口通常在檐口处做成三角形断面天沟，与女儿墙泛水做法基本相同，但女儿墙天沟内需设纵向排水坡度。272024年5月10日17时38分6.2 平屋顶构造平屋顶构造 2.刚性防水屋面的细部构造（4）雨水口构造282024年5月10日17时38分6.2 平屋顶构造平屋顶构造 2.刚性防水屋面的细部构造（5）变形缝构造刚性防水屋面的变形缝构造与柔
16、性防水屋面相似，只是刚性防水层与变形缝两侧砌筑矮墙交接处的防水处理应与刚性防水的泛水处理相同。292024年5月10日17时38分6.2 平屋顶构造平屋顶构造 1.涂膜防水屋面的构造层次及做法 结构层、找坡层、找平层、结合层、防水层、保护层 防水层涂刷时应分多次进行.乳剂性防水材料，应采用网状布织层如玻璃布等，可使涂膜均匀，一般手涂三遍可做成1.2mm的厚度；溶剂性防水材料，手涂一次可涂0.20.3mm左右，干后重复涂45次，可作1.2mm以上的厚度。302024年5月10日17时38分6.2 平屋顶构造平屋顶构造 2.涂膜防水屋面的细部构造找平层上设分格缝，缝宽宜为20mm，并留设在板的支承处，其间距不宜大于6m，分格缝内应嵌填密封材料（1）分格缝构造312024年5月10日17时38分6.2 平屋顶构造平屋顶构造 2.涂膜防水屋面的细部构造与柔性防水屋面基本相同，不同的是在屋面容易渗漏的地方，需根据屋面涂膜防水层的不同再用二布三油、二布六涂等措施加强其防水能力。（2）泛水构造322024年5月10日17时38分6.2 平屋顶构造平屋顶构造 粉剂防水屋面是以脂肪酸钙为主体，通过特定的
