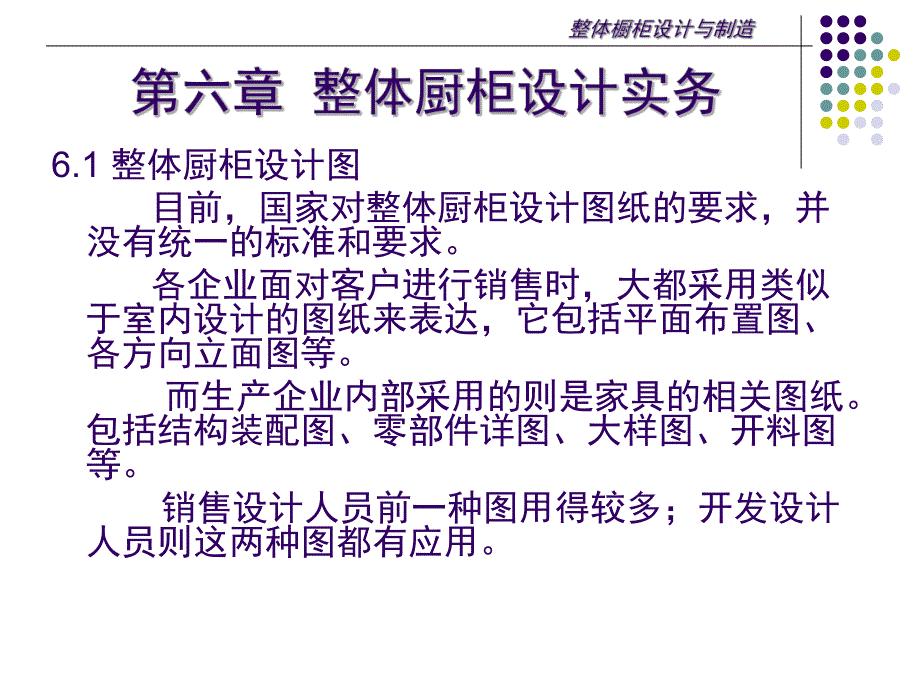

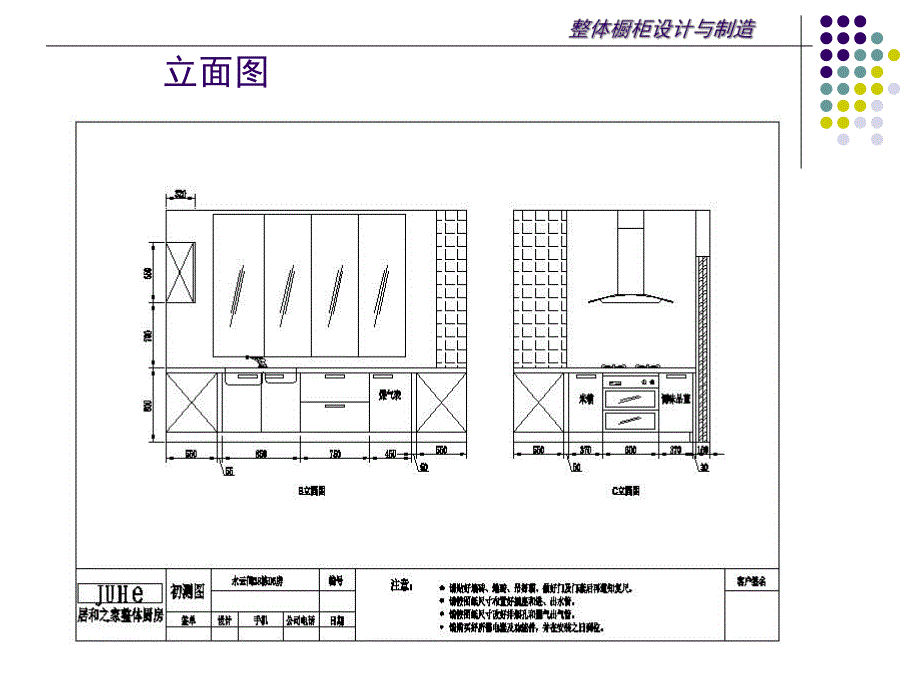

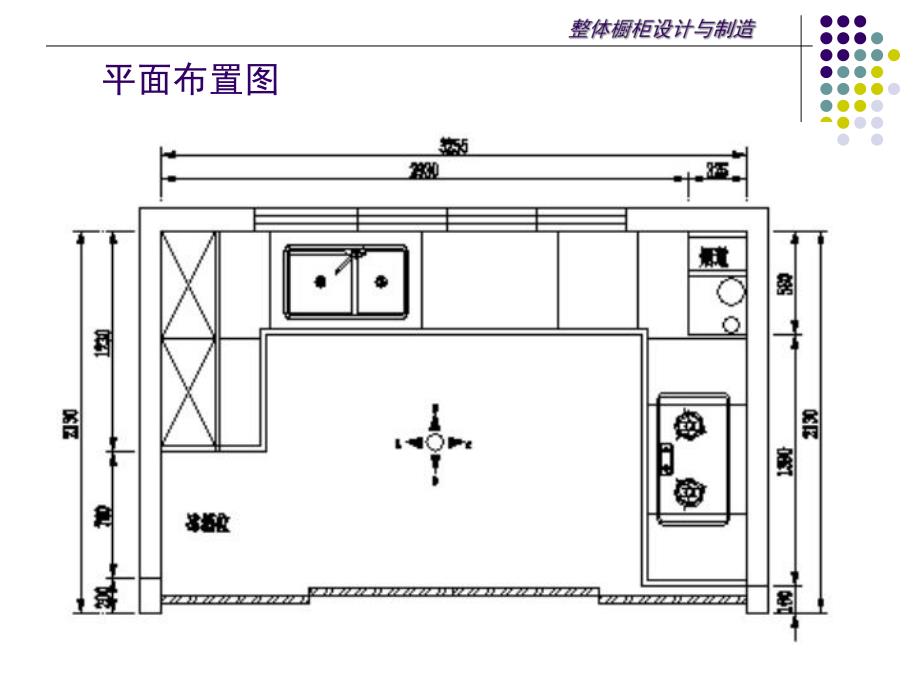

1、6.1 整体厨柜设计图 目前，国家对整体厨柜设计图纸的要求，并没有统一的标准和要求。各企业面对客户进行销售时，大都采用类似于室内设计的图纸来表达，它包括平面布置图、各方向立面图等。而生产企业内部采用的则是家具的相关图纸。包括结构装配图、零部件详图、大样图、开料图等。销售设计人员前一种图用得较多；开发设计人员则这两种图都有应用。平面布置图立面图另一种平面图(虚线为吊柜)虚线为开门方向某企业的生产图台面生产图6.2 厨房测量 厨房测量有毛坯房测量和装修房测量，测量时应注意：l测量前应观察室外通道（电梯口等）、室内通道（厨房门等）情况。l测量前应画厨房平面及各立面草图，标出水管、柱子、气管等障碍物位
2、置和尺寸。l毛坯房测量：初步测量并注意沟通交流，根据厨柜设计方案提出装修要求（如开关、上下水管、气管位置等）。l装修房测量：精确测量并根据其开关、上下水管、气管情况进行具体设计。测点：6.3 厨柜方案设计 工作程序：设计初步方案修改预算报价确定初步方案水电布置（毛坯房）复测设计精确方案。设计初步方案l修改并确定方案 根据用户意见修改设计方案并确定l水电布置 水池上下水管应位于柜宽度中间，上水管出口离地高400500；下水管离墙150250。电器插座一般位于相应柜体（或吊挂位）背墙面。油烟机插座离地高21002200；嵌入式消毒柜和烤箱插座应位于相邻柜体背墙上，高400500。煤气管出口应位于灶
3、台柜背后，高400500l复测 复测时要求精确测量与厨柜相关的一切尺寸（包括：长、宽、高、角度、柱墙倾斜度、水电精确位置等）不规则墙放样垂直测量l设计精确方案 进行整体厨柜精确设计时其形体尺寸应小于实际测量尺寸，其中：地柜设计尺寸应小1015 吊柜设计尺寸小510 台面设计尺寸小58 电器收纳空间设计尺寸应大于实际测量尺寸35。6.4 具体设计 它包括台面设计和柜体设计。6.4.1台面设计 台面设计应注意掌握台面测量、台面尺寸设计的预留、台面接驳位设计等几个重点环节。l台面测量 测量时除了准确、细致外，还要注意关键位置及尺寸。一字型 L型U型l台面尺寸设计的预留 台面总长预留58；切角位预留2
4、3，具体预留时应综合考虑。l台面接驳位选择 当“L”型或“U”型转角圆弧过渡时，接驳位应避开圆弧段，最好放在圆弧和直线的切点上。接驳位尽量少 接驳位选择应注意有利于搬运。（如接驳尺寸不要超过电梯尺寸等）当台面材料有纹理时，接驳位应注意装饰效果（纹理应能对接）l洗盆安装方式 台面在安放洗盆的位置需开出安装孔，台面与洗盆的连接方式有台上盆、台下盆、台面盆三种 台上盆接驳方式的加工和安装都较为简单，但洗盆边缘高出台面影响美观和今后的使用；接驳处需用密封胶密封（常用玻璃胶密封）台面盆接驳方式美观度和使用性都较好，但加工及安装要求较高；台上盆和台面盆方式适用于不锈钢、陶瓷、人造石等各种材料的洗盆与台面接
5、驳。台下盆则是用专门胶粘剂将洗盆直接粘接在台面下面，其加工和安装也没有什么难度，但这种方式目前只适用于人造石洗盆 不管是那种安装方式，都应注意：台面盆孔边部到台面前后边缘距离应70mm。6.4.2柜体及门板设计l拉手设计：位置应遵循吊柜靠下、地柜靠上的原则；靠墙处门拉手应避免开门时碰撞墙面；长条形拉手横向布置时其长度应小于门宽度100mm以上。灶台柜（或洗盆柜）设计隐藏拉手时，应注意柜体深度是否能放下炉灶或者星盆，要求为：WB80(B为台面开孔宽度)。l拉篮柜：一般拉篮柜主要注意柜体尺度与拉篮尺寸相协调；高深拉篮柜门最好分成上下两块，以防止变形。小怪物、飞碟转篮、180度转盘的柜体宽度应大于9
6、00mm，门宽大于450mml气瓶柜：为便于更换气罐，用于收纳液化气罐的单元柜需进行特殊设计。6.4.3电器及柜设计l燃气灶柜：电器与燃气设施（灶、管道等）距离不小于300mm；嵌入式燃气灶应设置透气结构。软管长度一般应2000 台置式燃气灶直接放置在台面上，则烹饪操作高度太高，通常的做法是做成凹位。l烟机柜（罩）：油烟机安装高度很重要，一般烟机与台面之间垂直距离在650750mm为佳。另外设计吊柜时还应考虑怎样隐藏排烟软管。l消毒碗柜(壁挂式)：上翻门式左右两边预留5mm，双开门式左右两边预留3050mm以方便柜门开启。l所有嵌入式电器上下应留10mm空隙。l嵌入式烤箱：柜体一般不做背板，以利于散热；插座位置应设置在相邻柜体上。l冰箱：内置式冰箱柜设计时重点应考虑散热，常见的散热方式一是在柜体的底板和顶板上开散热孔，二是不做背板。l食物垃圾处理器一般安装在洗盆柜里，其插座位应设计在旁边的柜体内，为方便使用，最好在水槽附近的台面上方墙面设计相应的电源开关
